ALINCO




VHF HANDY LINEAR AMPLIFIER ELH-230D Alinco Electronics



1983 Vertrieb in DL u.a. durch bogerfunk



2m ALL MODE TX + RX AMP



AVAIR


  AVAIR ELECTRONICS CO.      Made in Taiwan

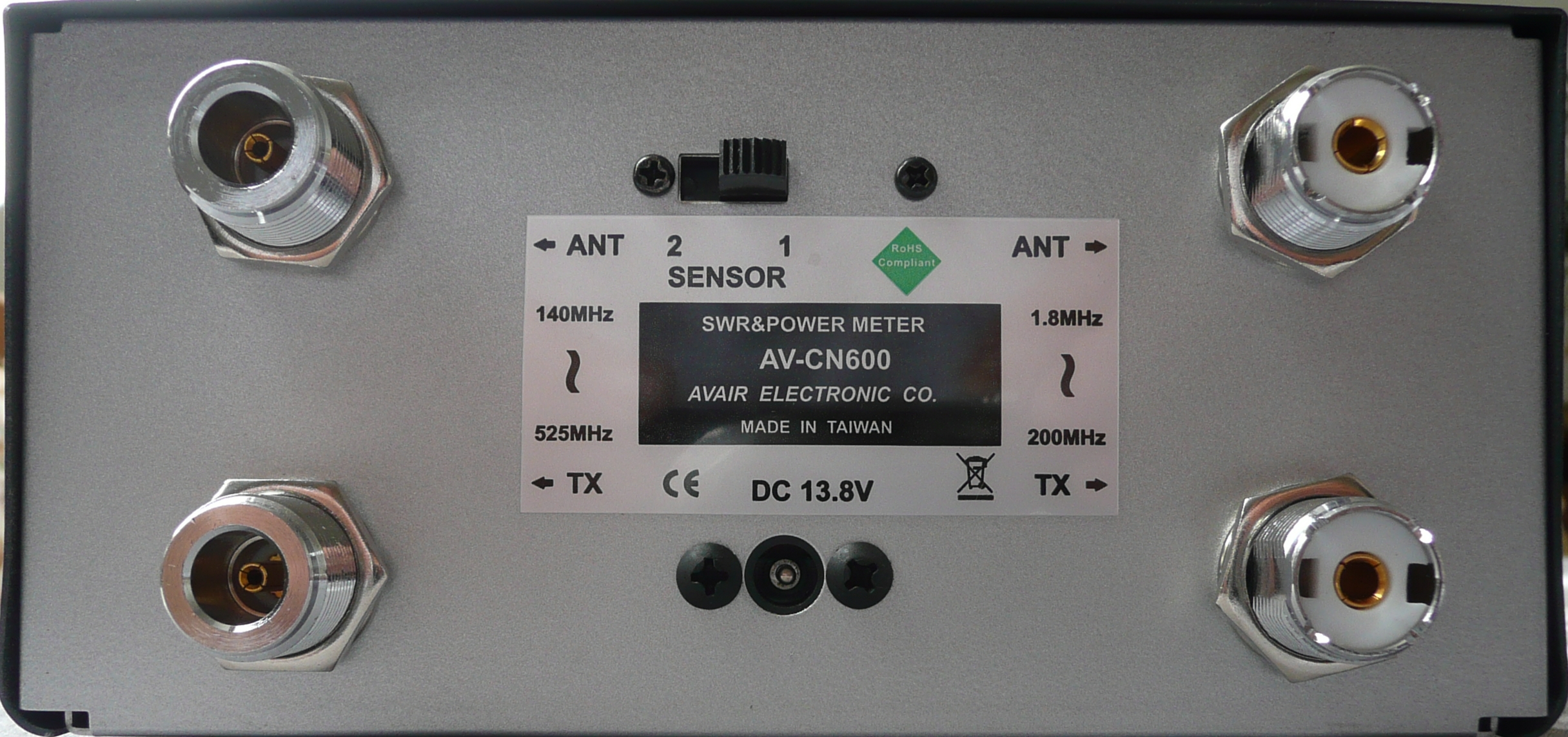

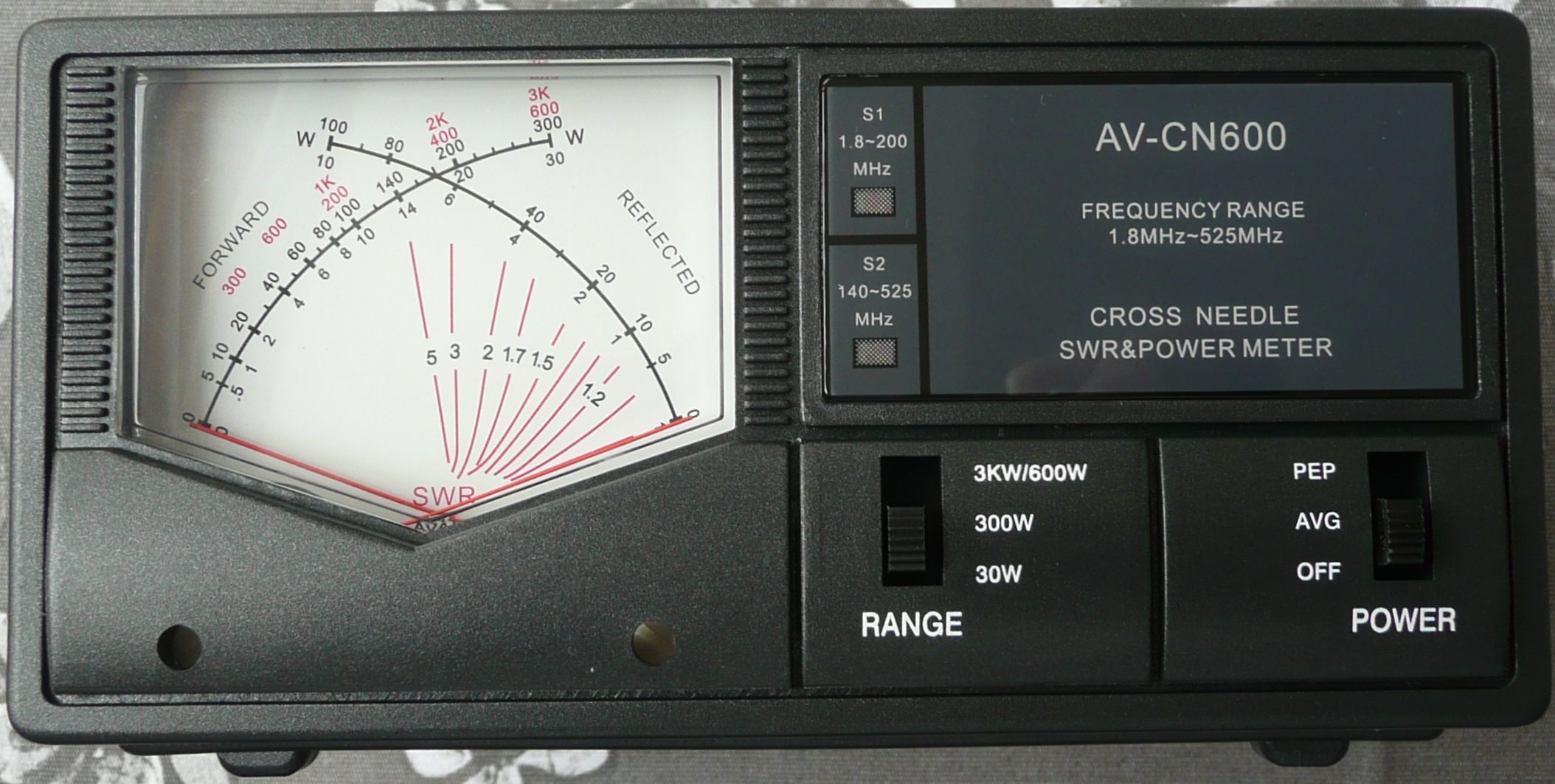

AV-CN600 Cross Needle SWR & Power Meter


  - Frequency Range: 1,8 MHz - 525 MHz
- S1 1,8 -200 MHz
- S2 140 - 525 MHz
- Range: 30 W, 300 W, 3 kW/600W
- Power: OFF, AVG, PEP

CAUTION
- 1 kW/3 kW input
- MAXIMUM 30 sec/10 sec


OEM

  Stromaufname der Beleuchtung: 62 mA bei UB= 12 V
  User Manual


  Mechanische Verarbeitung
  - gewisse Toleranz sollte beim Ham vorhanden sein

  Zusammenfassung
  - Indikator
- was man kauft erfährt man spätestens durch Geräteaufkleber oder deren Beschriftung ---> zeitliche begrenzte Belastbarkeit!

  - User Manuals müssen nicht dem Liefergegenstand im Detail entsprechen, Abweichungen zulässig


Diamond Antenna

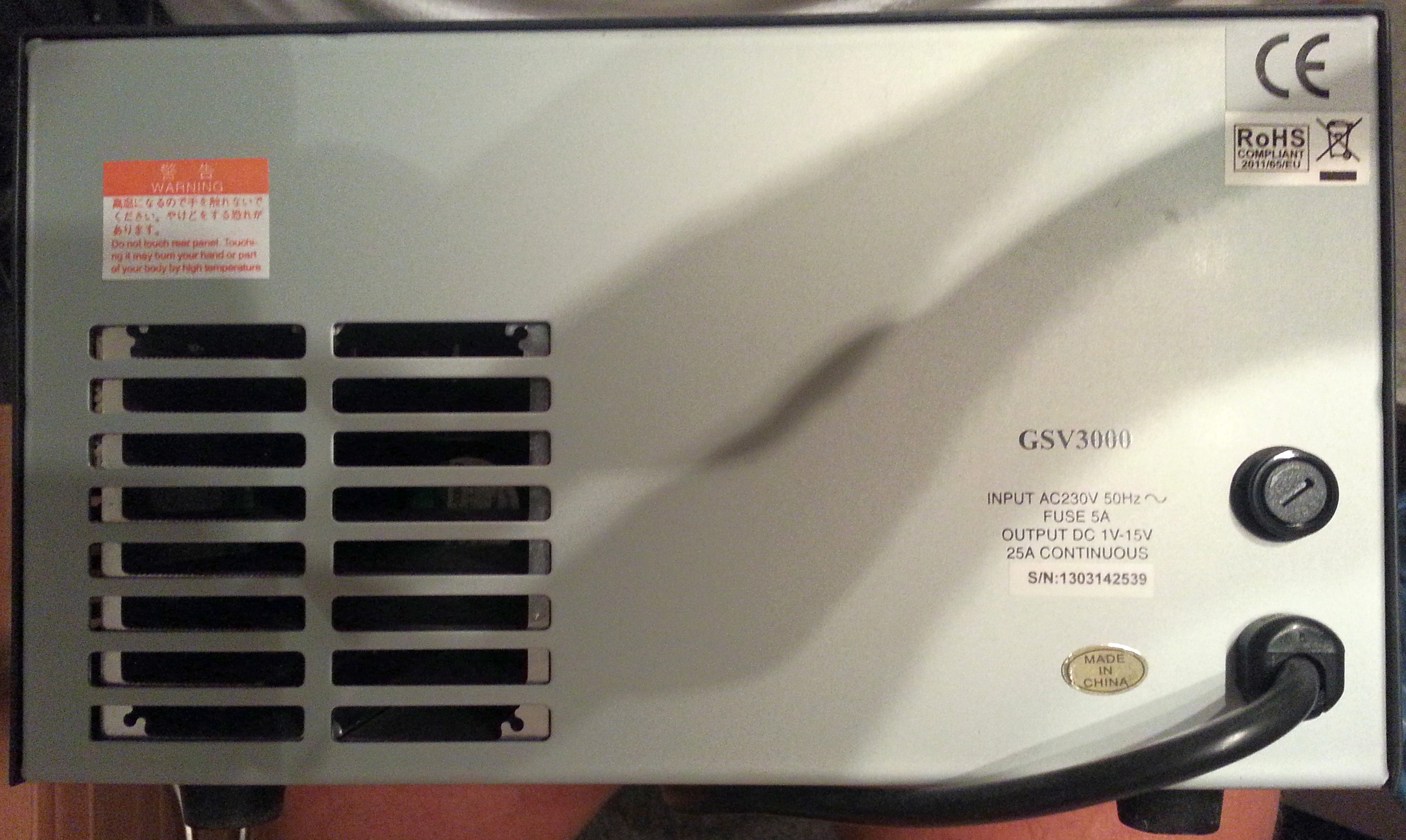

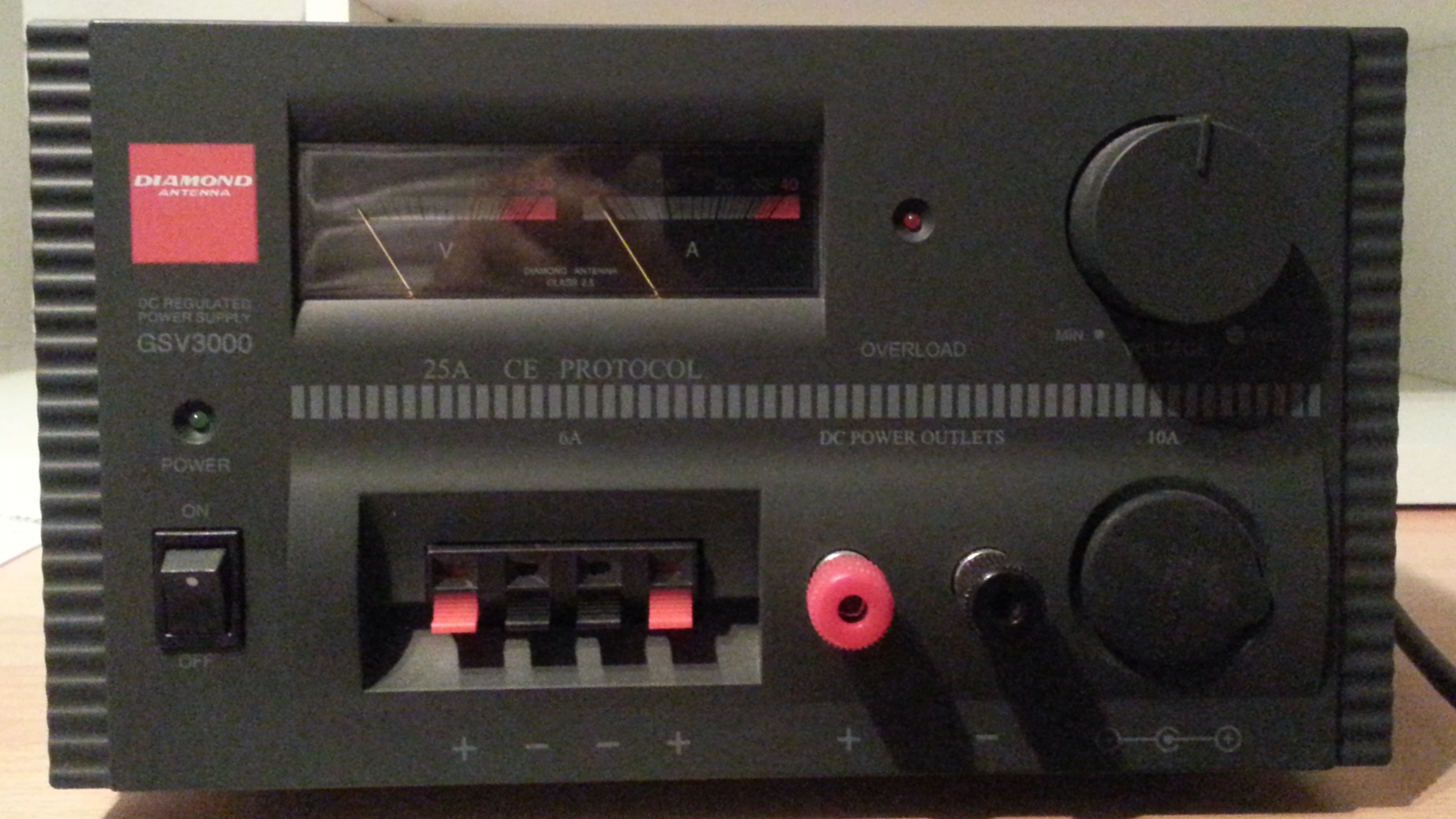

GSV-3000 Netzteil

Google DIAMOND GSV-3000
YouTube GSV-3000



  Diamond Antenna Power Supplies
---> GSV3000    (02.11.2014)
30 A(continuous)/34 A(intermittent)
Input voltage: AC 220 V 6.5 A(50,60 Hz)
Output voltage: DC 1 V to 15 V variable
Output current:
 30 A(continuous)(13.8V)(8 hours),
 34 A(intermittent)(1 min. on and 1 min. off)
Dimensions: 250Wx150Hx240Dmm
Weight: 9 kg
Built in DC cooling fan
Versionen, Schaltbild
CE-Version nur 25 A



---> ähnlich Yaesu Netzteil FP-1030A (Festspannung 13,8V),
                                     manual FP-1030A
                                     service manual FP-1030A [2003]
Thiecom FP-1030A

  - seit Jahrzehnten( 1995 ?) produziert, technische Weiterentwicklung, Anpassungen, unterschiedliche Versionen, Frontplattenaufdruck

  WIMO DIAMOND GSV-3000   --> Prüfbericht 2005
Kauf beim Wimo, 2012
CE-Version nur 25 A
  THIECOM GSV-3000   --> Datenblatt
  meimaris.com --->   Manual GSS3000 GSV3000

  Inside Diamond GSV-3000 Power Supply (1996)
  Diamond GSV3000 Modification and Photos by ON8WW


  Nutzung, Erfahrungen
- zahlreiche Anschlußvarianten der Last
- 25 A oder 30 A
- Beschriftung CE 25 A
- baugleich mit ....
- Laufgeräusch des Lüfters, ständig an(Ausführungen seit 2012)
- beide Instrumente haben keine Beleuchtung
- Belastung mit 20 A ...

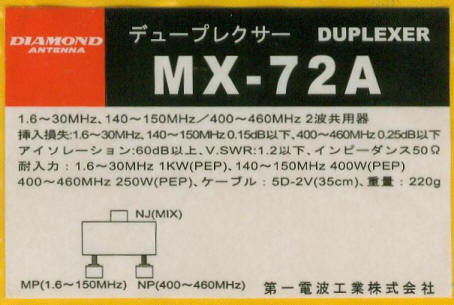

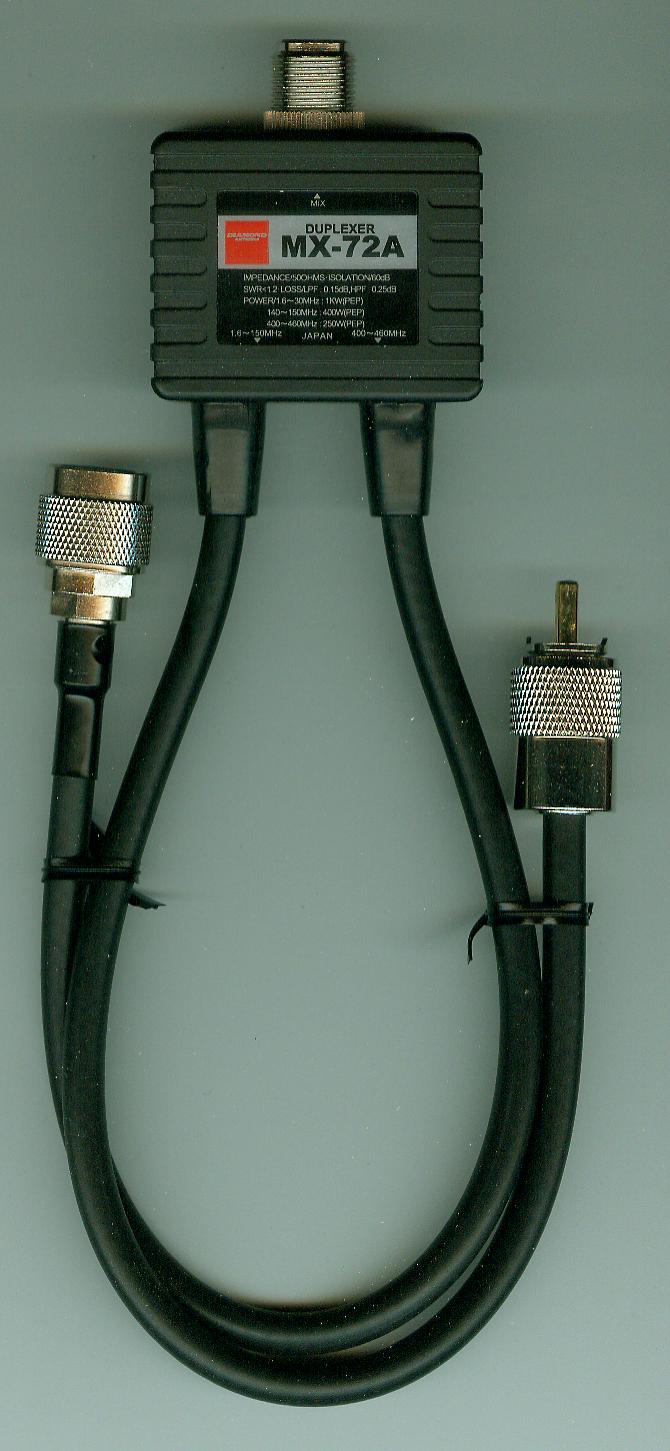

MX-72A Duplexer KW/2m + 70cm
  Google DIAMOND MX-72 duplexer   Bilder     mx72a
YouTube MX-72A

  MX-72A  HF, 144/430 MHz



Spezification, Technische Daten (Quelle verschiedene WE-Seiten)

Port, Tor N-J: LPF/HPF
Port, Tor M-P, LPF: 1,6 MHz - 30 MHz, 49 MHz - 150 MHz (1,6 - 225 MHz receiving only)
Port, Tor N-P, HPF: 400 MHz - 460 MHz (340 - 1000 MHz receiving only)
Frequenzbereich (MHz): 1.6-30/140-150/400-460
Loss, Einfügedämpfung, Durchlassdämpfung:
  <  0,15 dB (KW + 2m), 0,25 dB (70cm)
Power rating, max. Belastbarkeit:
 CW, W: 400/150/100
 PEP, W: 1KW/400/250
Isolation/Entkopplung dB: ca. 60/60/60
Impedance, Impedanz: 50 Ohm
VSWR: < 1.2:1
Mix Connector NJ: N-Jack (f) , Buchse
Port connector:
 M-P: PL-259 & 35 cm coaxial cable 5D-2VS
 N-P: N-Male & 35 cm coaxial cable 5D-2VS
Dimensions, Abmessungen: 57 x 27 x 46 mm D(T) H(H) W(B)
Weight, Gewicht: ca. 220 g

Source: Diamond Antenna



    MX72A Source: Diamond Antenna
  Frequenzbereiche: 1,6-30/140-150 + 400-460 MHz
max. Sendeleistung:
- Kurzwelle 400 W (1 kW PEP)
-  2m-Band 150 W (400 W PEP)
- 70cm-Band 100 W (250 W PEP)
Antennenbuchse:
- N 70 cm-Anschlusskabel mit N-Stecker, ca. 35 cm lang - 2m/KW-Anschlusskabel mit PL-Stecker, ca. 35 cm lang
Passband width:
- LPF: 1.6 to 30 MHz 49 to 150 MHz
- HPF: 400 to 460 MHz
(LPF:1.6 to 225 MHz, HPF:340 to 1000 MHz receiving only)
Power rating:
 1.6 to 30 MHz:400W(CW), 1 kW(PEP),
 49 to 150 MHz:150W(CW), 400 W(PEP),
 400 to 460 MHz:100W(CW), 250 W(PEP)

Isolation:LPF: more than 60dB
Connectors:
- (MIX)N-J
- (144)M-P
- (430)N-P

  Auswahl der geeigneten Version erfolgt in Abhängigkeit der Stecker, Kabel, Belegung
Anpassung an eigene Geräteanforderung
Kenwood TS-780 Ausgänge PL- und N-Buchse, Antenne X-200

  ---> Inside    Übersetzung
- Entkopplung

  Usage, Verwendung

--> Zusammenführung oder Trennung von Signalen in verschiedenen Frequenzbereichen




Duplexer, combiner, splitter, combination of lowpass and highpass filter
  - Transceiver mit zwei frequenzbandbezogenen Antennenanschlüssen TS-780: 144-146 MHz und 430-440 MHz plus
Mehrbandantenne(2-m- und 70-cm-Band-Antenne),
ein Antennenkabel

  - zwei Transceiver: Transceiver(HF,VHF) und Transceiver UHF speisen ein Antennenkabel
  - Empfänger, verschiedene Empfangsantennen, ein Antennenkabel

  duplexer diplexer
  Antennenweiche, Frequenzweiche
  Antennenweiche, Duplexer, Diplexer Diplexer
  Was ist drin? Schaltung, Grundprinzip
Weichenaufbau
Tiefpass- Hochpass-Kombination

  +40 dBm = 10 W
  +30 dBm =  1 W
      0 dBm =   1 mW an 50 Ohm
  -10 dBm =   0,1 mW = 100 μW
  -20 dBm =   0,01 mW = 10 μW

  Entkopplung 60 dB, TX: 10W (= +40 dBm)
    RX input= 40 dBm-60 dB=-20 dBm=> 10 μW, die sollte der RX im anderen Frequenzband  vertragen oder?



MX-2000 Triplexer

    Difona, September 2018, 70 Euro, 63. UKW-Tagung in Weinheim
  - Datenblatt
  es gibt auch eine Version MX-200N
  Technische Daten

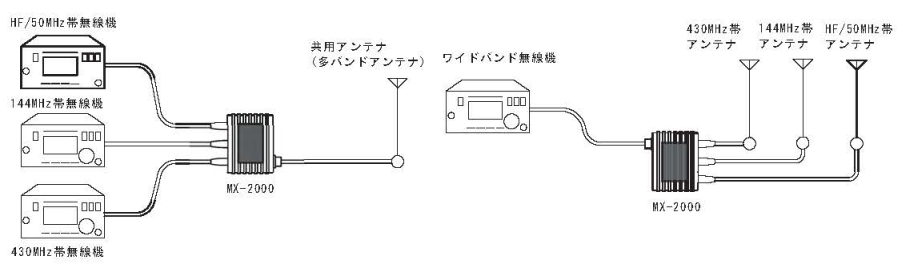

  Einsatz
- geringe Entkopplung des 2-m-70-cm-Strahlers zur Kurzwellenantenne
- Einsatz "nur als" Diplexer für das 2-m- und 70-cm-Band
- KW mit 50 Ohm abgeschlossen(Leistung bestimmen)
    Realisierung? Tiefpass(60MHz), Hochpass(300 MHz) und Bandpass(110 -170 MHz)
  Anfrage bei Diamond Antennas zum Schaltbild war erfolglos. [Oktober 2018, mkn]

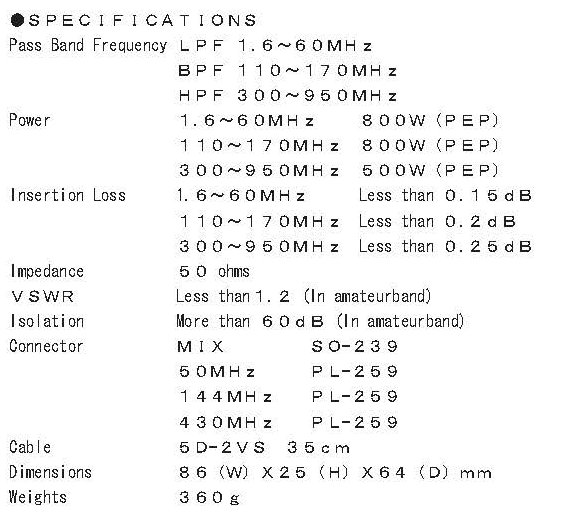

Source: Datenblatt Diamond Antenna
  Persönliche Anwendung
- TS780, mit seperaten VHF und UHF-Antennenausgang, wird an einer 2-m-70-cm-Band-Mobilfunkantenne betrieben
- Ersatz für die vorher benutzten MX-72A Diplexer
- Entkopplung der KW-Antenne und dem VHf-UHF-Vertikal-Strahler, räumliche Nähe beider Antennen
- KW-Eingang mit 50 Ohm abgeschlossen
- Entkopplung der Bänder wird mit 60 dB angegeben, dies sollte die jeweiligen RX-Eingänge gegenseitig schützen


  Was ist drin?
- Aufbau von Triplexern
- prinzipielles Schaltbild
TPLX-F2700+
 - schematic
- ZTPL-4620+

Improved Triplexer Design by k0zr.com/
    http://mirror.thelifeofkenneth.com/lib/electronics_archive/Diplexers.pdf
  https://www.qrz.com/db/DL4EAI

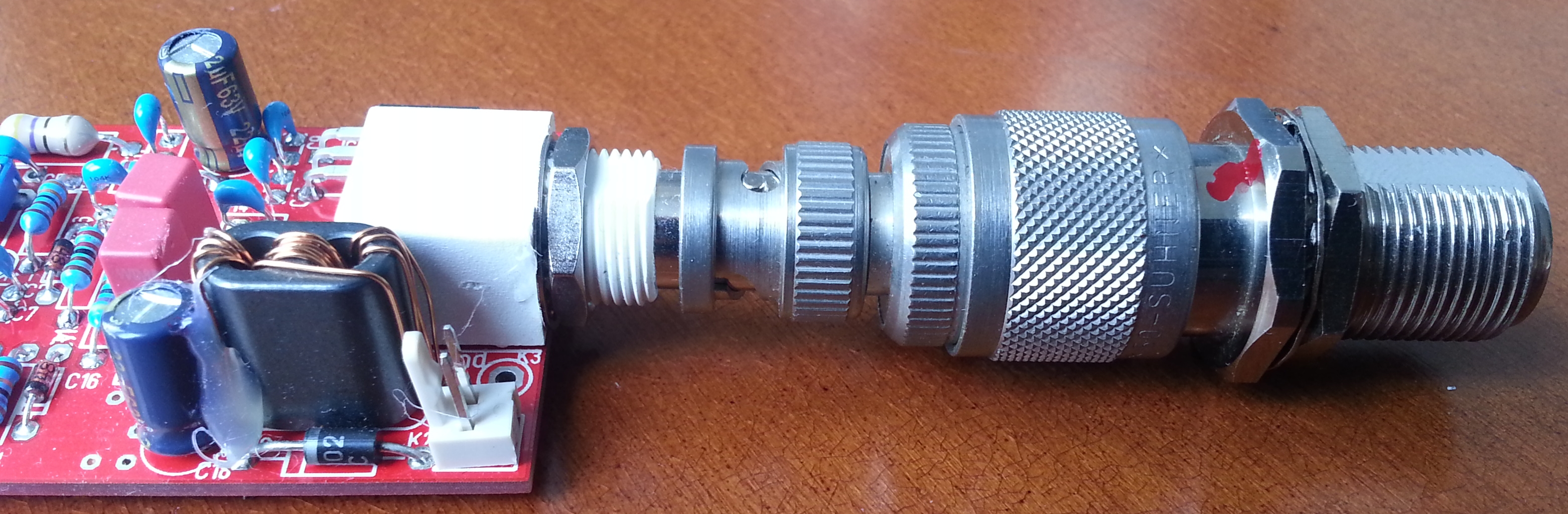

  Installing BG7TBL noise source as poor's man tracking generator
mx2000 response

    Triplexer HF/50 Mhz -144Mhz - 432 Mhz
    https://www.w6pql.com/a_1.5kw_lpf_for_160-6m.htm
    Using High Performance Multiplexer Technology to Improve Your HF Station Capability by RA6LBS ---> LBS
    http://www.the-mule.de/?p=2790
    Build your own Diplexer

    https://www.avsforum.com/forum/25-hdtv-technical/381623-official-avs-antenna-related-hardware-topic-563.html
    IC-7300 Diplexer to split HF/VHF RF to different antennas ... weitere Links
    00W Triplexer with BPFs set
    MFJ-916B Diplexer inside
    COMPARING DUPLEXERS, MFJ VS. DIAMOND by
- Diamond MX-72
- MFJ-916B

  http://www.hamradio.no/la3tq/mx-2000.pdf
    A Survey of 2 Meter/70 Centimeter Diplexers
    Google triplexer HF VHF UHF
    HF VHF receiver diplexer By Paul Thurst, on September 22nd, 2012

  Duplezer per la banda 144/430 MHz

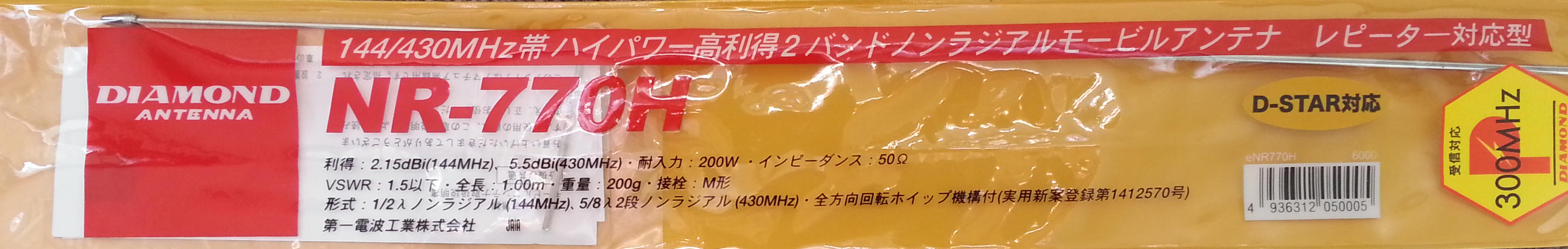

NR-770H

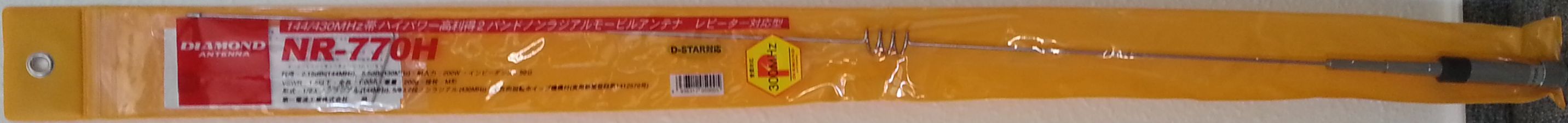

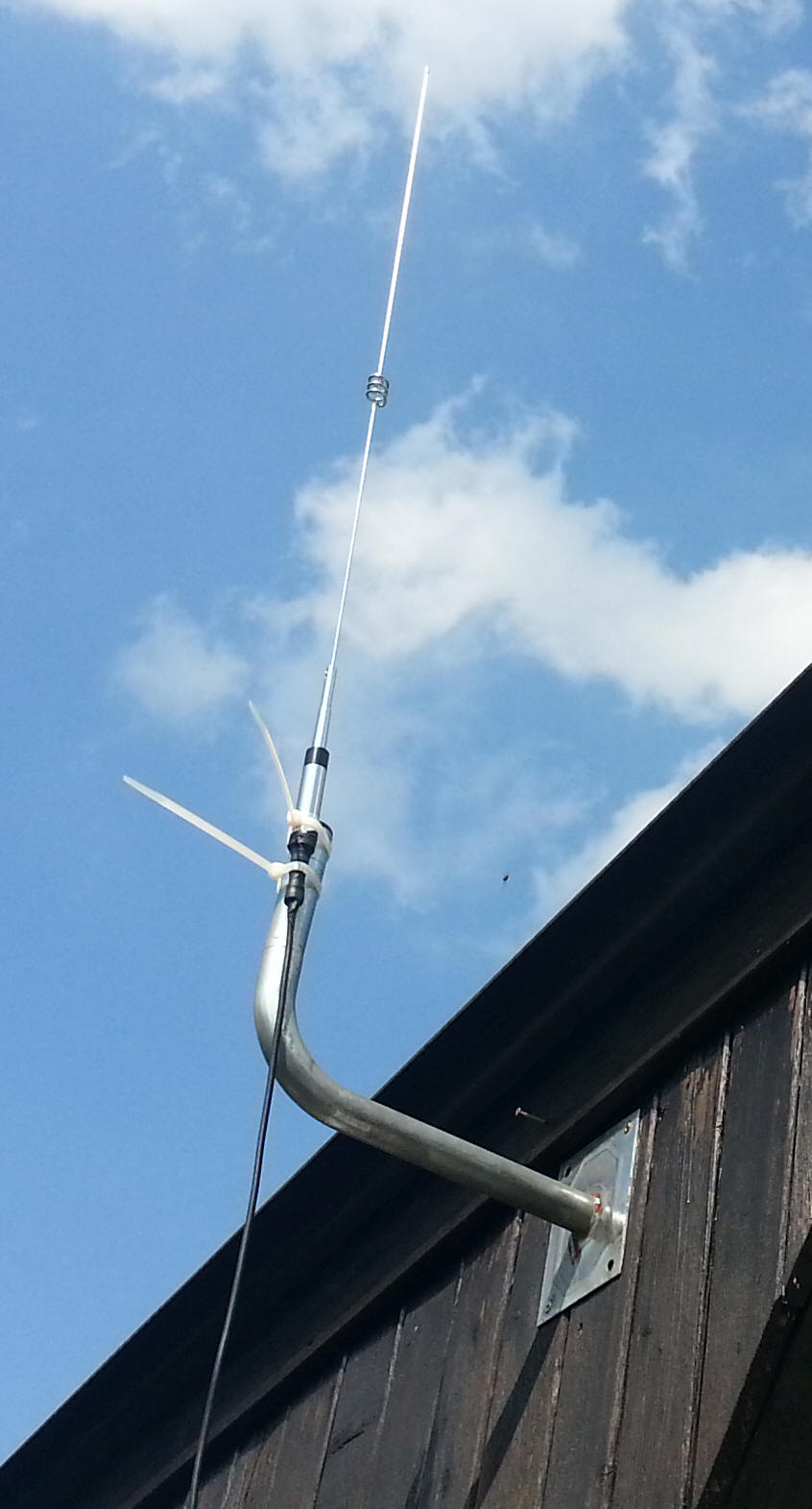

  NR-770H  Diamond Dualbandantenne 2m/70cm


Review zur NR-770H von DL4NO
   VHF Mobile Antenna Performance – The other half of the story by Richardson, D., K6MHE

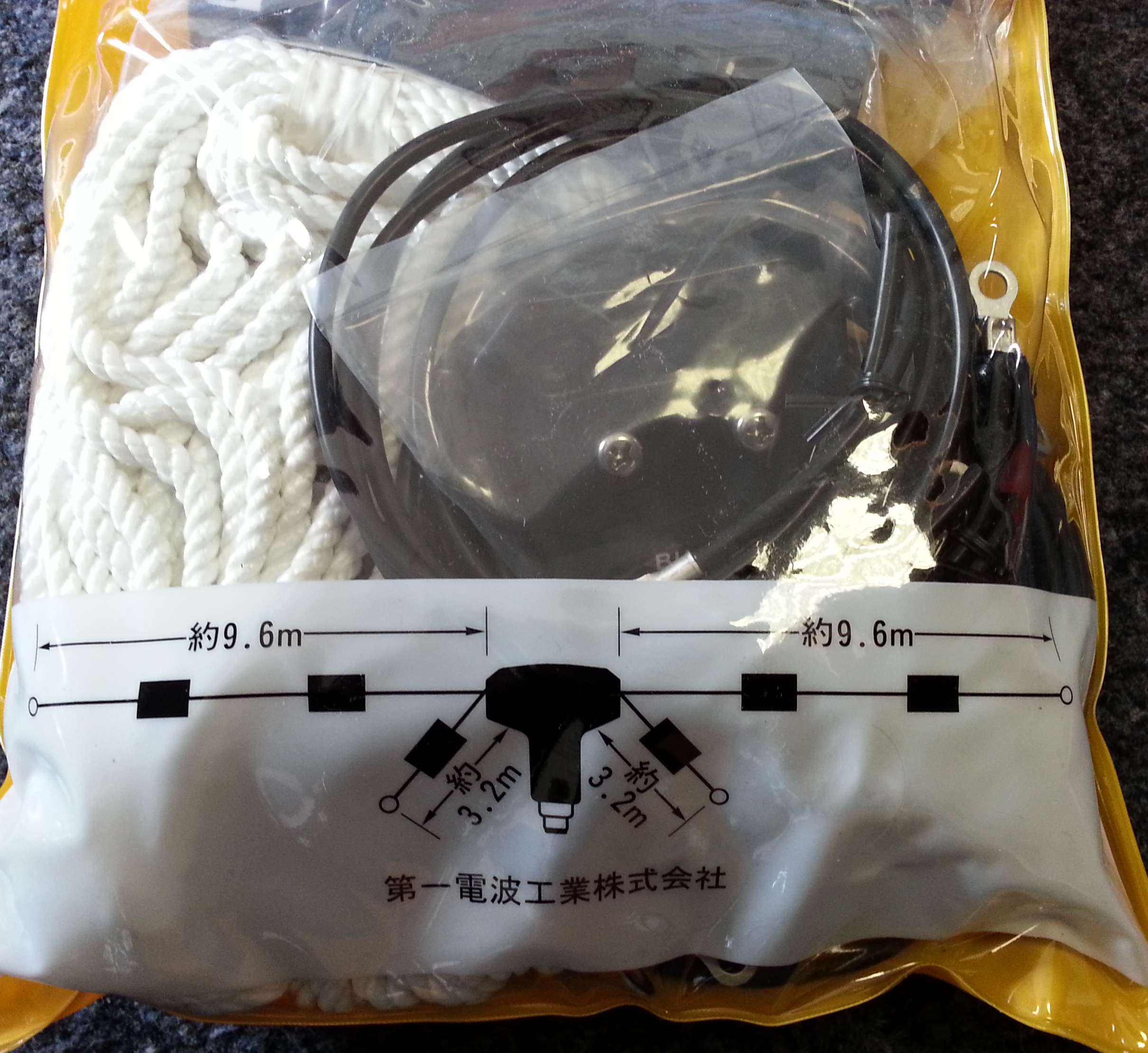

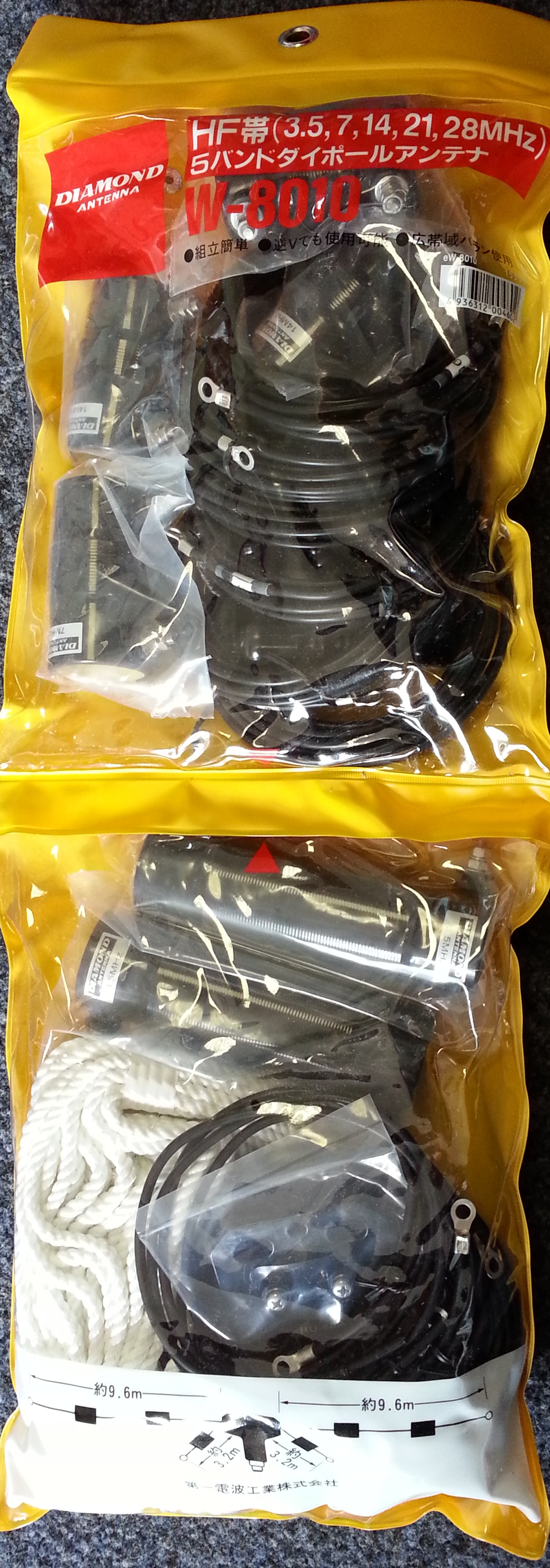

W-8010 Doppeldipol

- --> Google Diamond Antenna W-8010
  - Verkürzter 5-Band Doppeldipol für 10/15/20/40/80m
- Gesamtlänge 19,2m


Diamond Antenna -->  W-8010
Thiecom ---> Manual


  PD0MFK  ---> De loaded dipool / LC antenne / W8010 antenne (40mm pijp uitvoering)
  http://www.m0wwa.co.uk/page/M0WWA_vna.html
  DF3FX ---> My Diamond W-8010 Trap Dipole

    Modification
    VK4ADC  -->  Diamond W8010 & WARC Band Mods

    F6GGX ---> Antenne à trappes à câble coaxial RG58/U

    http://www.dl2jas.com/antennen/x200n/x200n.html

    Diamond X7000: 144/430/1200MHz(2m/70cm/23cm)

- http://www.on8im.be/fr/antennes-de-la-station/diamond-x-7000.html


RHM10 http://www.diamond-ant.co.jp/english/release.html
    RHM10 Wide Band Portable Antenna
Length: 0.5m – 1.77m
Weight: 300g
Frequency: 7-430 MHz
Max. power rating: 130 W (SSB)
Impedance: 50 ohms
Connector: M-P
Type: 1/4 wave reduced type (HF band), 1/4 wave (50/144MHz band) 5/8 wave (144/430MHz band)
**Do not use the RHM10 during driving a car.

    https://www.r-onetrading.com/download/diamond/RHM10.pdf

    http://radioaficion.com/cms/diamond-rhm10/
    https://www.funktechnik-bielefeld.de/diamond-rhm-10-portabelantenne-40m-bis-70cm-band
    SARTS 2m Repeater NET : Diamond RHM10 Antenna DE by Google

    https://www.pmrcom.de/dx-hf-pro-1
dx-hf-pro-1_es.pdf

    https://www.youtube.com/watch?v=6oRpoos5rYs http://r-onetrading.com/download/diamond/RHM8B.pdf

    https://www.youtube.com/watch?v=U704k8FnK_g

    HF Screwdriver Mobile Antenna https://www.diamondantenna.net/pdfdocs/sd330_e.pdf
    http://www.amateur-radio-wiki.net/index.php?title=Screwdriver_antenna

    http://www.wouxun.us/item.php?item_id=364

    Eigene Erfahrungen mit Aufbau und Betrieb einer Screwdriver Allband Mobilantenne von 80 bis 10 meter  by DD7LP
    http://www.qsl.net/df9dh/antennen/mp1_s1.htm

    http://w5jgv.com/GS3_antenna/index.htm

    http://www.difona.de/pdf_de/difhfp1-Testbericht%20Funkamateur%2005_2012.pdf


DIFONA




Schaltnetzteil

Netzteil SPS-1230 Difona SN: 127778



DIFONA Communication GmbH
    Schaltnetzteil maximal 30 A (25 A Dauerbetrieb)
   laut Manual nur 20A (Stand:21.10.15)
- Ausgangsspannung: regelbar 9-15 Volt, DC oder fix 13,8 V DC
- Analoges Anzeigeinstrument(beleuchtet), umschaltbar für Strom und Spannung
- eingebauter, temperaturgesteuerter Lüfter
- Gewicht: ca. 1,5kg
- Maße: 155 x 70 x 205 mm
- Überspannungschutz
- Überlastschutz
- Taktfrequenz regelbar
- Netzspannung: 115 V / 230 V AC
- DC-Ripple: < 80 mVp-p unter Last

Sicherung: 5 A, 230 V

Hersteller:  ???

Schaltbild: gesucht
Gute Erfahrungen in Kombination mit TS-430S gesammelt.
Gekauft in 2014 bei Difona
- Bestellung, Abwicklung, Lieferung: OK










Taiwan Nissei Sokki Co.
MSTronic Co., Ltd , Taiwan















      PSU-1228
    Ähnliche Geräte ...
NS-28SW
sps-1228
    WiMo PSU-1228 Schaltnetzteile
    http://www.cqdx.ru/ham/new-equipment/small-but-powerfull-psu-1228-power-supply/
    http://der-bastelbunker.blogspot.de/2011/08/sps1228-25ampere-schaltnetzteil.html?m=1
    https://hamradioboard.de/wbb/index.php/Thread/11743-Wenns-am-Netzschalter-bruzzelt/



DIFONA PC 35SW

    Erworben: 09.09.2017, 62. UKW-Tagung in Weinheim, Preis: 79 Euro
    JETFON PC 35SW
    N/S:0002557
    Made in China http://www.pihernz.es  http://www.pihernz.com     JETFON
    Schaltnetzteil 9-15 V, 30 A Dauer, 35 A Spitze, 230V
B 170 x H 125 x T 225 mm, 2,5 kg
jetfon-pc-35-sw
    Netzspannung: 220 - 240 V AC, 50-60 Hz
    Sicherung: 5 A
    Netzkabel: ca. 1,13 m
    Lieferumfang
- Netzteil
- Bedienungsanleitung
- Verpackung
Kein Schaltbild enthalten, verfügbar über DIFONA?
    MAIN FEATURES
Stabilised Short-circuit protection Instruments:
- Analogue voltmeter and Amper-meter 2 Voltage outputs: one car lighter type, and the other banana type (maximum power)
Switching for regular performance (13.8 VDC) and adjustable to 9 - 15 VDC 35 Amps continuous
Noise canceller
Automatic Cooling Fan Ventilador
Dimensions: 12.5 (H) x 17 (W) x 26 (D) cm
Weight: 1,982 g (2,294 g with packaging)


    https://www.youtube.com/watch?v=d8nnyse2lvk
    Erster Eindruck
- Anlaufen Lüfter, leise im Standby
- analoge Instrumente beleuchtet, Ausgangsspannung und Ausgangsstrom
- zahlreiche Anschlußmöglichkeiten, Belastbarkeit beachten
- ständiges Lüftergeräusch








DRESSLER


    dc9dz stellt verschiedene PA's vor SSB-Abstimmhilfe


Heathkit




Heathkit by KC8PR



Heathkit Schematic Diagram Archive







KORAD



    KORAD TECHNOLOGY CO., LTD   Shenzhen, P. R. China


KA3005P



    KA3005P Programmierbares Labor-Kompaktnetzgerät 0-30 V DC/0-5 A DC, USB-/RS-232-Interface
    - KA3005P programmable software V3.2
    - KA3000-6000 user manual (single channel power supply)

    KA3005P   Reichelt Elektronik 109,00 Euro, 28.11.2015
Black Friday 27.11.2015
74,90 EUR, versandkostenfrei

- Lieferumfang: Labornetzgerät, Netzkabel, USB-Kabel,
Bedienungsanleitung(DE), Software/Driver auf CD,
   Digital-Control and programmable DC Power Supply,
   KA3000-6000, Series User Manual EN

Verpackung: ok

    KA3005P   Pollin Electronic  89,00 Euro, 28.11.2015
 104,95 €, 24.12.2015
- Lieferumfang: Netzgerät, Software-CD, Anleitung, USB-Kabel

    - Datenblatt
    Technische Daten:









    EEVblog #314 - Korad KA3005P PSU Teardown
    KORAD KA3005P Software update
 - kann auch bei KORAD direkt bezogen werden



    Google -> korad ka3005p schematic
    EEVblog #315 - Korad KA3005P Review/FAIL
    - Korad KA3005P power supply faulty/repair
    - http://www.sprut.de/electronic/soft/korad/index.htm



LDG Electronics




IT-100
    IT-100 Icom Tuner  Manual pdf

AT-897PLUS  LDG Antennen Tuner FAQ  -> http://www.ldgelectronics.com/assets/manuals/RBAManual.pdf

    AT-897Plus Automatic Tuner for Yaesu FT-897(D)
    Product AT-897Plus
    Manual AT-897Plus   -> Manual
    - weiter Impedanzbereich -> INFO by WiMo
    - Power rating HF: 0.1 to 100 Watts, 30W on PSK


Logitech



H110

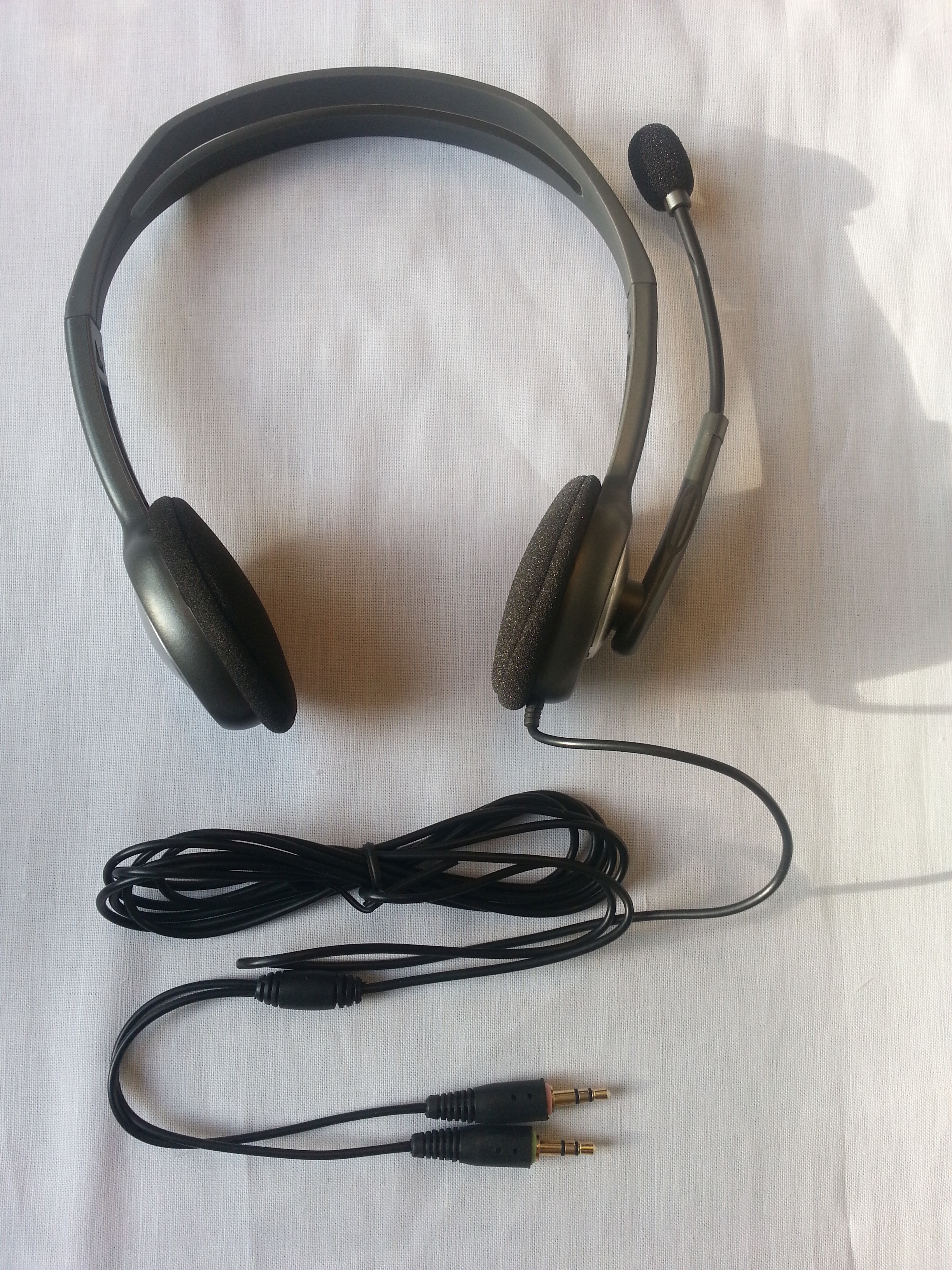

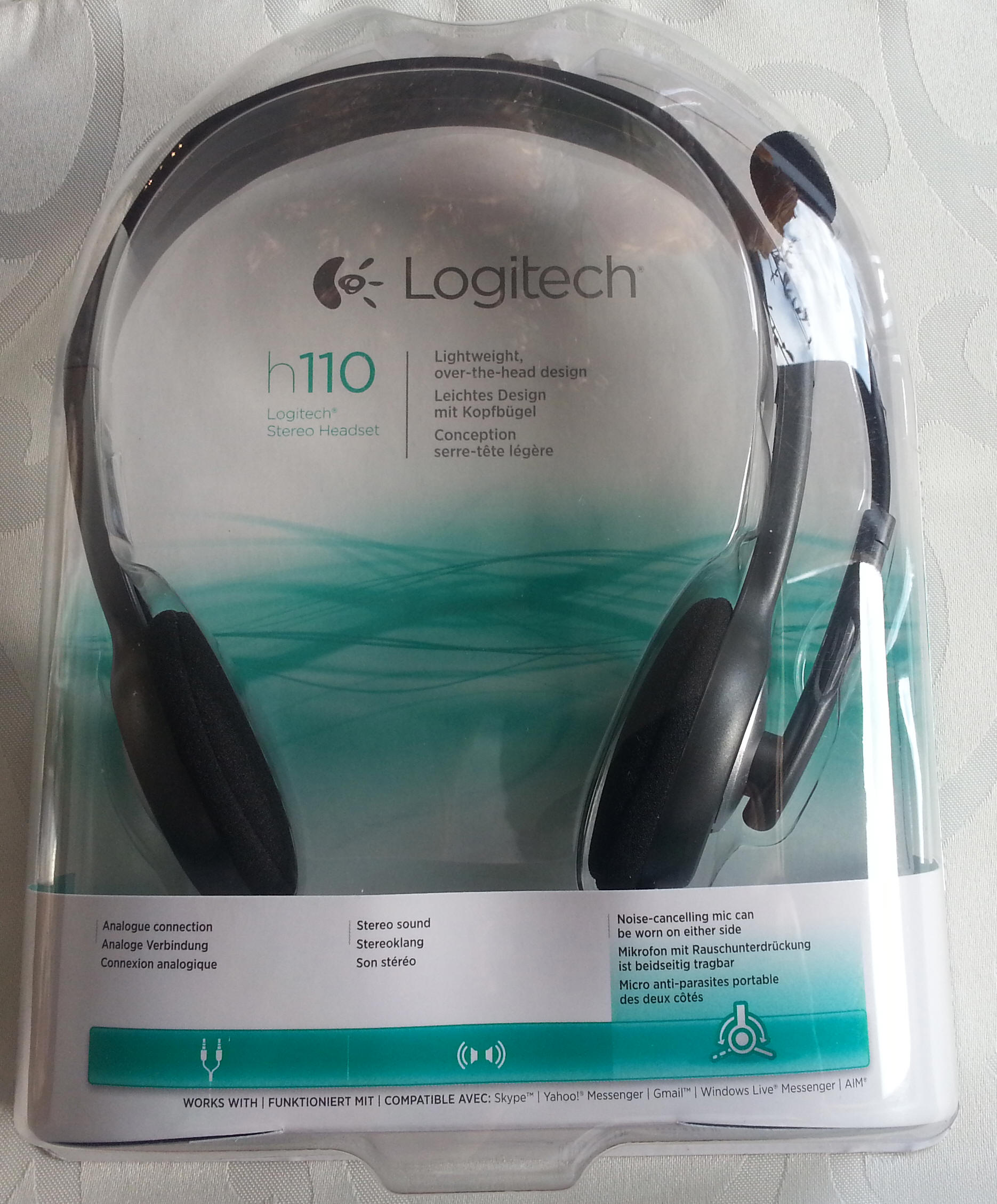

  Logitech Stereo Headset H110
- Mikrofon mit Rauschunterdrückung
- Technische Daten
   Impedanz Headphone: 32 Ohm
   Frequenzgang:
     Headphone: 20 Hz – 20.000 Hz
     Mikrofon: 100 Hz – 16.000 Hz [momo, mkn]
   Empfindlichkeit(Mikrofon): -58 dBV/µBar, -38 dBV/Pa +/- 4 dB
   Abgeschirmtes Kabel (1,8 m)
   Farbkodierte 3,5-mm-Klinken-Stecker (rosa, grün)
- Einsatz u.a. PC-Soundkarte mit 3,5-mm-Anschlüssen für Mikrofon(rosa) und Lautsprecher(grün)

- H110 Headset  CONRAD
- LOGITECH  H110  Reichelt

- Verwendung: PC, Laptop, Smartphone Samsung S3(mittels NF-Adapter)



dBV












    - Beide Klinkenstecker sind Stereo-Klinkenstecker, wobei beim Mikrofon(mono) beide Audio-Pins des Steckers zusammengeschaltet sind. Mikrofon: mono
- DC-R: L/R gegen Masse; 1,045 kOhm, gemessen mit UT139C, R, AutoRange, Minus an Masse
- DC-R: L-R, < 0,1 Ohm


    Erfahrungen
- Audioqualität zufriedenstellend, Skype, Amateurfunk

- Headphone Kappen zerfallen, zersetzen sich mit der Zeit, Ersatzmöglichkeit?
- NF-Kabel knicken am Übergang zum Stecker, Gefahr des Leitungsbruchs
- Kontakt mit Service: negative Erfahrungen gesammelt



RACAL

http://www.pmrconversion.info/Racallist.htm

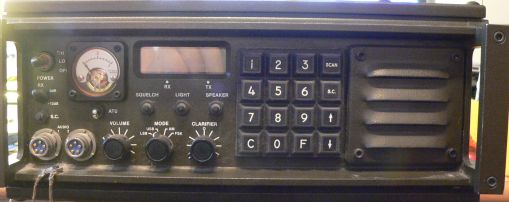

HF Transceiver VRM 4554

VRM-4554 HF SET REBADGED TRANS WORLD RT100/MP

TRANS WORLD RT100/MP



    - Transceiver
   Frequenzbereich: 1,6 - 30 MHz, 100 Hz Schritte
   Mode: SSB, AM, FSK
   Memory: 100 Kanäle
   Ausgangsleistung: 125 W PEP, 100 W
   Impedanz: 50 Ohm

- Netzteil, abgesetzt
- Remote Control Unit, abgesetztes Bedienteil
- optional: externe ATU

    User Manual

Power Supply Unit (Netzteil)

    User Manual

Remote Control Unit

    User Manual

    Maintenance TRX
    - Batteriewechsel



ATU Antenna Tuning Unit

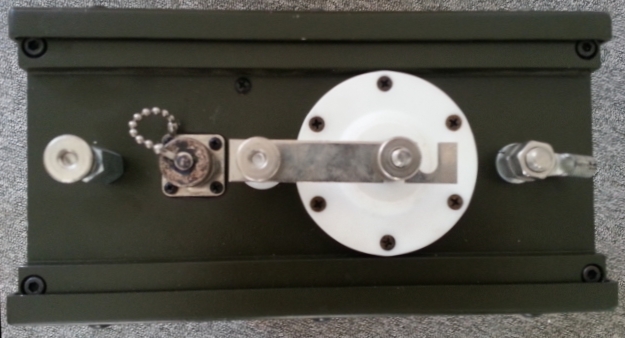

    RACAL ATU ähnlich RTA100 [09.11.2014, mkn] RAT100 HF automatic antenna tuner Trans World

    SN: 9302207
    Frequenzbereich: 1,6 - 30 MHz
    1,6 MHz - 2 MHz, min. Antennenlänge 5,5 m
    Abstimmbereich 2 - 30 MHz

- Whips             2.45-10.7 m (8-35ft)
- Long Wires      23-46 m (75-150 ft
- Doublets         SWR ≤ 3 für Betriebsfrequenz

    -  ATU ( Ausgang: N-f für Dipol-Antennen, Teflon-Isolator-Durchführung: Draht-Antennen(kurz, lang, Stäbe, etc)


    Pin max: 150 W PEP
    RFin: 50 Ohm, N-f
    RF out: longwire connector, teflon-insulator
    RF out: 50 Ohm, N-f (Option)
    RF-Wirkungsgrad: typ. 50 -90 %, abhängig von Antennentyp und Frequenz
    - Empfohlene minimale Antennenlängen
    Frequency Range min. Antenna Length
    2.0-30 MHz
2.5-30 MHz
3.5-30 MHz
4.0-30 MHz
4.5-30 MHz
27 m (75 ft.)
9.6 m (32ft.)
6.9 m (23 ft.)
4.8 m (16ft.)
2.5 m (8ft.)


    Tuning
 - 10 W Vorwärtsleistung

    Connection: J1 Buchse
Pin B: +12 Volt, max. 1,5 A, mittel 0,6 A
Pin C: Minus, Masse
Pin D: Start Tuning, Pin kurz auf Masse schalten
Pin A: Key, Masse während Abstimmung, Transistor-Ausgang, Open-Kollektor, max. 0,5 A

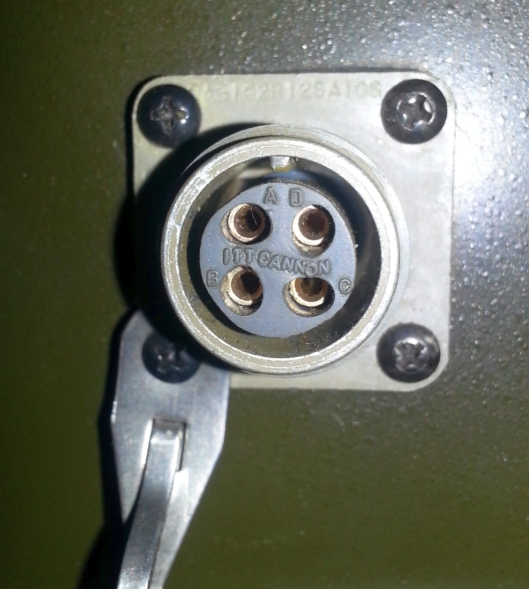

ATU Control

--> ITT Cannon Stecker  4 polig, Gewinde gesucht
  Nippel, Oben
A D
B C
Kette

    Nutzung der ATU mit TRX ohne interne ATU (z.B. TS-430S)
    Abstimmen
     TX, AM oder CW: 10 W Träger einstellen
     Tuning: Start

    Repair

    Nutzung Pin A- KEY als PTT-Steuerung während des Abstimmvorhanges nicht möglich
[04.04.2016, mkn]
- Fehlerbild: PTT des TS430S ständig ON
- Ursache: Key-Ausgang niederohmig, 172 Ohm, polaritätsunabhängig, gemessen mit Ohmmeter
- Transistor Q24 2N 3567, auf Prozessor-Modul, defekt
- Eingebauter Transistor: PN3567 defekt
- Ersatztransistor: 2N5551 Datenblatt 2N5551

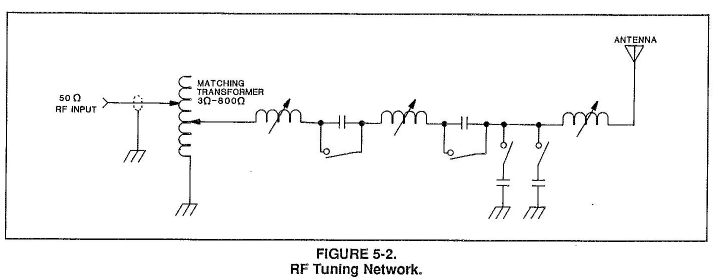

- Der Matching Transformer ermöglicht einen erweiterten Transformationsbereich
Quelle:
Trans World Communications,
RAT100  Automatic Antenna Tuner



TW100 Fly Away
-> ATU, ähnliche Komponenten werden im RAT100 verwendet



    Tuning-Range der internen ATU's im TRX ist meist für SWR ≤ 3 ausgelegt!








Datron World Communications, Inc.



Trans World Communications       RT100/MP




     H-250/U Handset
    U-229 Pin Out by Function
    UPS-100
 Sonetronics Inc.        Headset H-250/U


    RAT100 HF automatic antenna tuner Trans World

    Yahoo! http://groups.yahoo.com/group/transworld_radio/


    Trans World Communications  TW100

    Trans World Communications ---> Datron World Communications, Inc.

    Markus Pages TW100

    TW100 Fly Away -> ATU





RFT

R-F-T: Vereinigung Volkseigener Betriebe Radio- und Fernmeldetechnik

    FWK VEB Funkwerk Köpenick    FWB
    ---> AAG 100
    ---> EKD300
    ---> SEG15D
    ---> SEG100D


  ---> UFT420 VEB Messelektronik Dresden, RFT

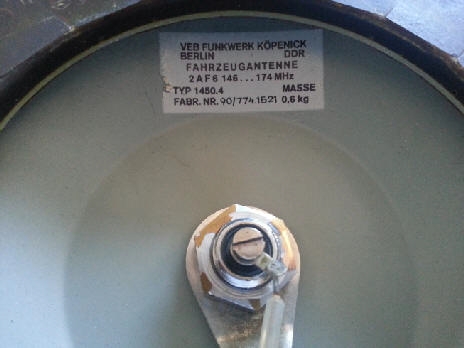

Fahrzeugantenne



    2AF6 146 ... 174 MHz
Typ 1480.4
Masse 0,6 kg
Fabr.Nr. 90/774.1521
Hersteller: VEB Funkwerk Köpenick, Berlin, DDR












Magnethaft-Fuß

    2AS5
146 ... 174 MHz

Max. Antennenlänge: 1370 mm
Hersteller: VEB Funkwerk Köpenick, Berlin, DDR
λ 5/8-Antenne
Abgleich über Länge des Strahles und  einem
Transformationsnetzwerk unter der Haube ;-)

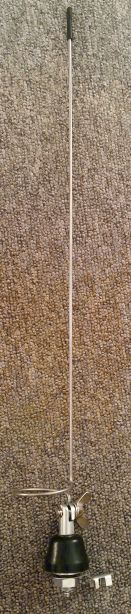

    UAS 771
Hersteller: VEB Funkwerk Köpenick, Berlin, DDR
440-470 MHz
λ 5/8- Strahler



Gleichzeitig als verkürzter λ/4 Strahler im 2-m-Band nutzbar




UAS771 plus Magnetfuß der 2AF5 auf UAS773 umgebaut
Blechplatte als zusätzliches Gegengewicht
Aufstellort Fensterbrett mit Blick zur Bergstrasse
UAS771




Kunstantenne Absorber, Abschlußwiderstand, Kunstantenne, Dummy Load, Lesitungs-Dämpfungsglied

    RFT

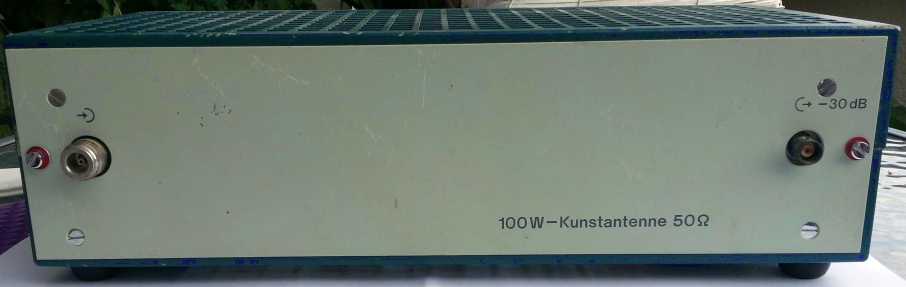

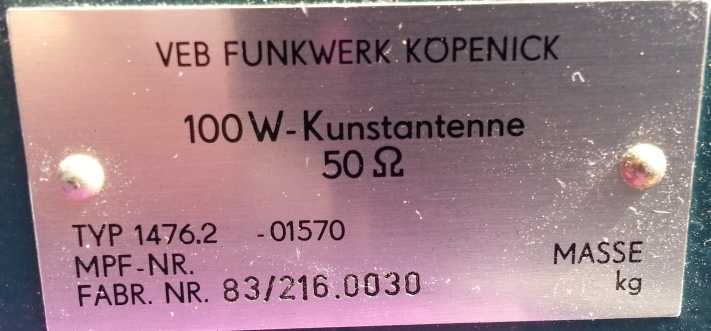

100-W-Kunstantenne 1476.2-01570
Typ 1476.2-01570
FABR. NR 83/216.0030
VEB FUNKWERK KÖPENICK

 Frequenzbereich: 1,6 ... 30 MHz
 Impedanz: 50 Ohm, unsymmetrisch
 VSWR: ≤  1,06
 max. Belastbarkeit: 150 Watt
 Meßausgang: - 30 dB
 HF- Anschluß
 Leistungseingang: HF-Steckdose 22 TGL 25 602 (N-Steckverbinder) N-f
 Meßausgang: 2/6,6 TGL 200-3800/02 (BNC-Buchse)
 Einsatztemperaturbereich: -250C ... +550C
 Masse: 1,5 kg

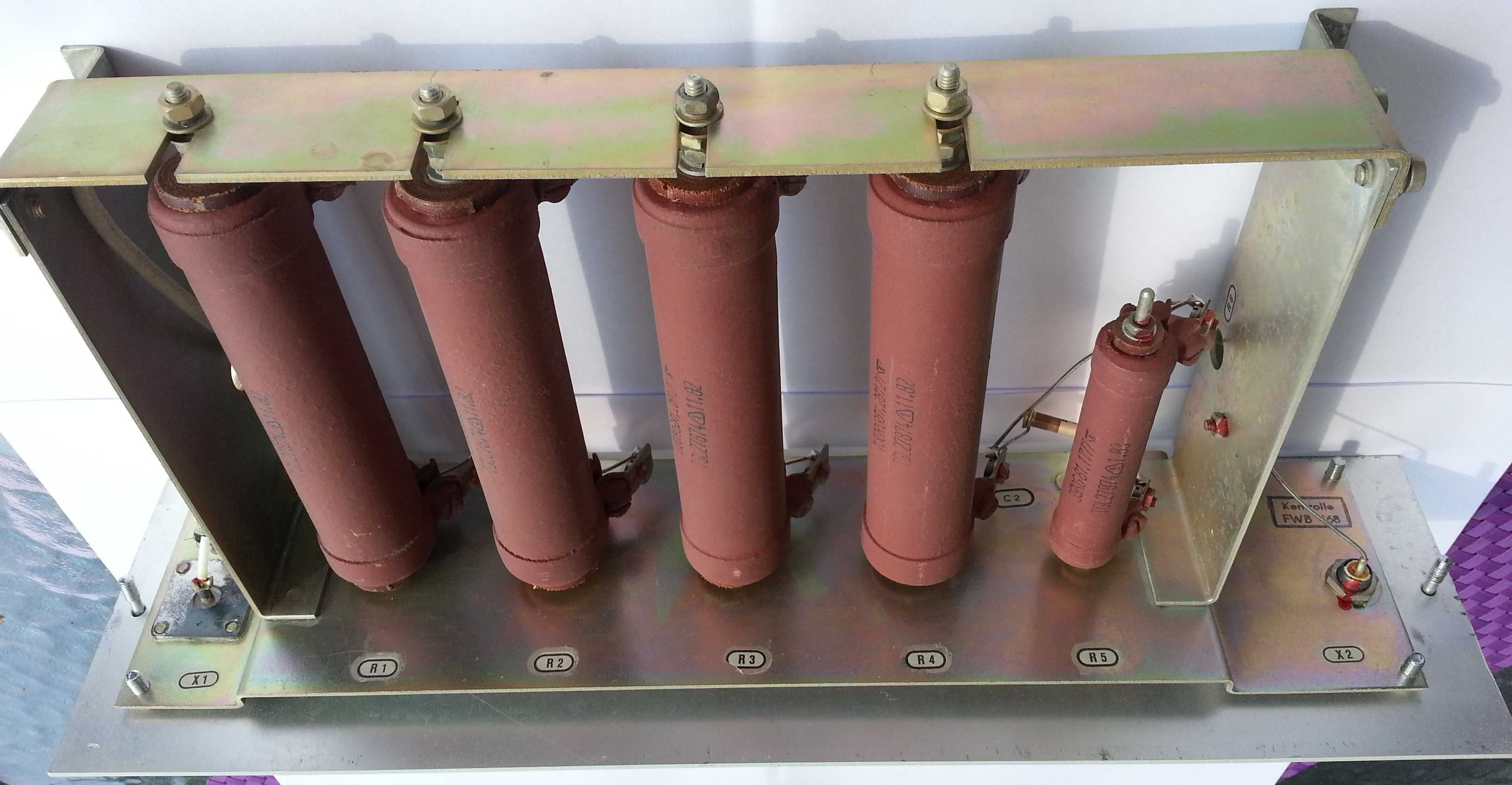

    - kein koaxialer Aufbau
- Technik ist die Wissenschaft des Kompromisses

    Frequenzbereich
- untere Frequenzgrenze, angepaßt an die zugehörige TRX-Produktpalette
- sollte DC oder 0 Hz sein
Überprüfung
- Impedanz: Eingangswiderstand messen
   - Gleichstromwiderstand
   - Frequenzgang
- Dämpfung zum Meßausgang

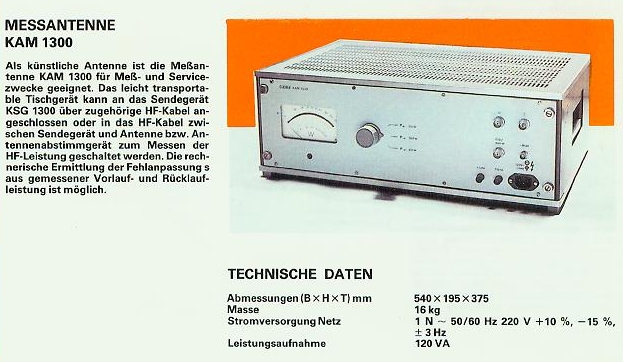

Messantenne KAM 1300         Sysstem KSS1300, KSG 1300   [09.11.2017, mkn]

    MESSANTENNE, künstliche Antenne, Meßantenne



"leicht transportables Tischgerät" 16 kg

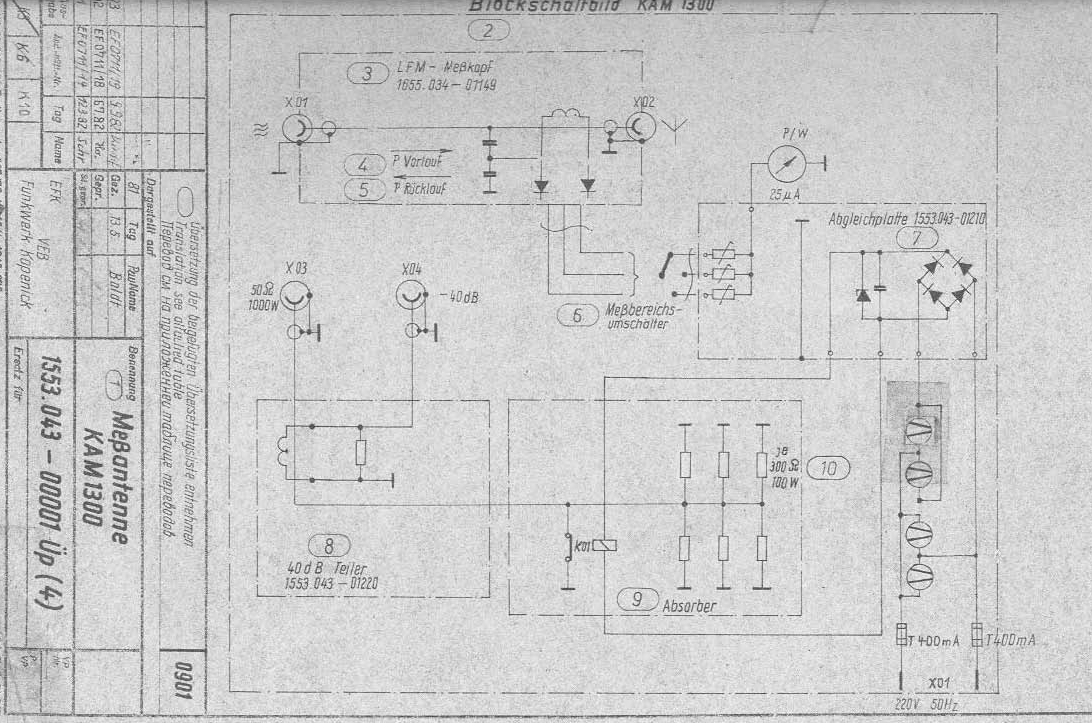

Blockschaltbild  Blockschaltbild KAM 1300
KAM 1300
Quelle: Prospekt FWB


MT-50

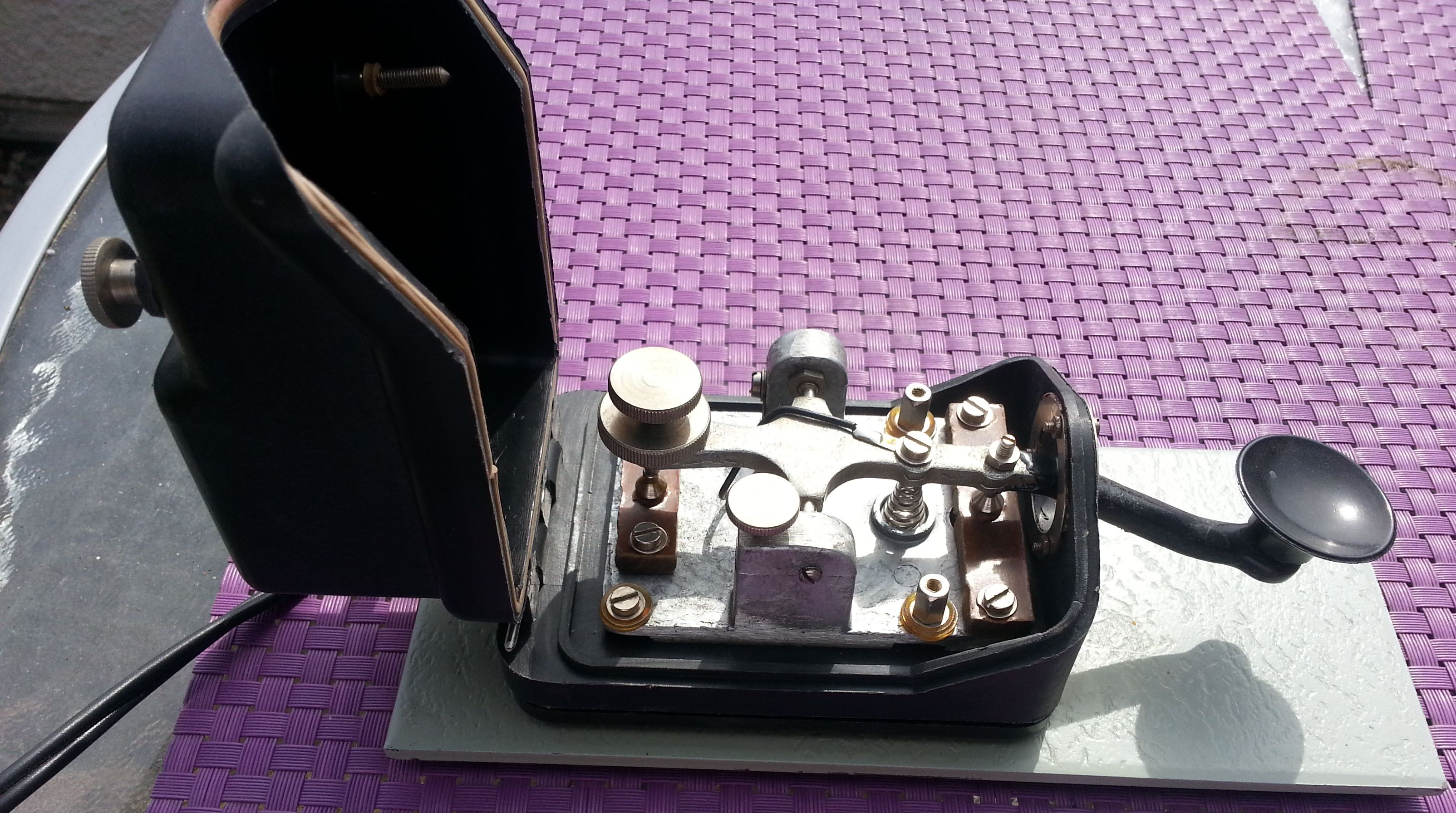

  Morsetaste [20.10.14, mkn] MT-50 offen
    RFT Morse-Taste MT-50
VEB Funkwerk Köpenick, Typ 1414.005-01040 (5)
Beschriftung: "Spannung an den Tastkontakten 200V max", "Entstört"
U.a. als Zubehör zum SEG15D und SEG100D verwendet

Ähnlich der Junker-Taste M.T.
"Morsetasten von Junker werden nicht mehr produziert"  by DARC


    Komponenten zur Entstörung

    Modifizierung RFT Morse-Taste MT-50
- Austausch Anschlußkabel
- ursprünglich Anschlußkabel mit Stecker passend zu SEG15D und SEG100D, Kabel ungeschirmt, 2 adrig
- TS-430S Morse Key-Buchse: 6,3 mm Klinkenstecker, mono, benötigt

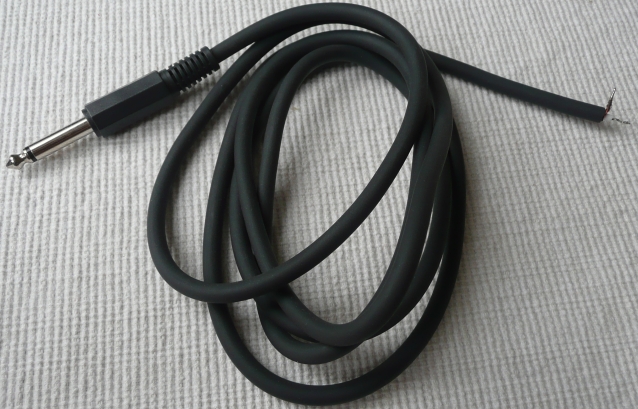

- verwendetes Anschlußkabel Reichelt NFKE MG 63, 1,8 m, mono, geschirmt






















- Verwendung des SEG-Anschlußkabels oder
   das SEG15D benötigt weiterhin eine Morsetaste

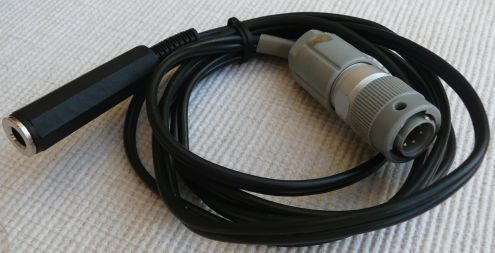

  - Kupplung für Morstetaste, Übergang von 6,3 mm Klinke auf das SEG-Anschlußkabel
  - 6,3 mm Klinkensteckerkupplung
    reichelt elektronik
    KKM 63 Klinkenkupplung, 6,3mm Mono mit Knickschutz  Material Kunststoffgehäuse

    KKMM 63  Klinkenkupplung, 6,3mm Mono, Metallgehäuse

  - SEG15D, Morsetaste benutzt die Buchsen 4 oder 5, Pin C-Tip, Pin F-Masse




   Knickschutz, Versprödung und der flüchtige Weichmacher, Billig kauft in der Regel zweimal... ;-)
NFKE MG 63




    Umbau der zweiten Taste und Qualitätskontrolle  14.11.2015 mkn
Originalverpackt und unbenutzt dem SEG15D-Zubehörkasten entnommen
So mancher Fertigungsfehler wird erst nach Jahrzehnten entdeckt.

f= 1 kHz, Meßfrequenz des LCR-Meters
Rs= 5,7 Ohm
Ls= 848,6 μH
Q= 0,927
C= 37,12 nF (des verbliebenen Kondensators)
R= 101,8 Ohm

Beim Schließen des Kontaktes der Morse-Taste  liegt die Induktivität in Serie zum Tip des Klinkensteckers



SENNHEISER



    HEADSET PC 320 [01.12.2016 mkn]
    Ar.Nr.: 504120
Lieferumfang
 - Headset
 - Audio Adapter PCV 05
 - Sennheiser product warranty  FOR AUSTRALIA  ONLY
 - Beschreibung

    Technische Daten
 - Frequenzgang: 14 - 23000 Hz
 - Mikrofon: geräuschunterdrückend
 - Anschluß: 2*3,5 mm Klinkenstecker
 - Audioadapter PCV 05: 2*3,5 mm Stereo-Klinkenbuchse auf 4-poligen, 3,5 mm Klinkenstecker
 - Kabel: 3 m
 - Gewicht: 200 g


    Kopfhörer Impedanz 32 Ω
Audio-Übertragungsbereich (Hörer) 14 - 21000 Hz Schalldruckpegel bei 1 kHz 113 dB
Ankopplung an das Ohr ohrumschließend, in offenem Design

    Mikrofon
Impedanz 2,2 kΩ
Audio-Übertragungsbereich (Mikrofon) 70 - 15000 Hz Richtcharakteristik Uni-directional
Empfindlichkeit n. 121 TR 9-5 -38 dBV/PA


    Ersatzteile
 - Ohrpolster


    - sehr aufwendige Verpackung
 - keine Bedienungsanleitung, abgesehen von einigen sehr kurzgehalteten Informationen auf der Verpackung



STANDARD



    ---> STANDARD C58



TESLA



    Grid-Dipper --->  TESLA BM342A



Trimble



    Trimble GPS ANTENNA P/N 28367-35    Overview Datasheet
5 m cable
Connector SMB(f)
Google --> Trimble GPS ANTENNA P/N 28367-35



YAESU



    FT-290R 114-146 MHz, 2,5 W
      CW, SSB, FM
    Manual  Abgleich und Schaltbild  by N7TGB





YAESU  FT-817ND

used during summer 2013

    FT-817ND  Brochure   FT-817.pdf FT-817ND Operating Manual

    Yaesu FT-817: Praxistipps  DL4NO
    Yaesu FT-817 Portable QRP MF/HF/VHF/UHF Transceiver by   K6XX
    The KA7OEI FT-817 pages
    bhi Ltd     FT817 Accessories
    FT-817ND HD   by HD-ELEKTRONIK

    Erfahrungen mit dem FT-817, Juli/Aug. 2013 mkn
- sehr handliches, kompaktes Gerät, Portabeleinsatz, eingebaute Batterie, ein großes, umfangreiches "Hand"-Funkgerät
- es fehlen die 95 Watt zu den üblichen 100 W
- Hören macht auch Spaß
- Anstehen gewohnt? Vor- oder dazwischendrängeln als QRP erlaubt!
- QRP im Kampf gegen kW's
- vergesse das Miracle als Antenne
- nach wie vor gilt: die Antenne ist der beste Hochfrequenzverstärker
- und man profitiert von der großen Antennenanlage des Rufenden, QSO-Partners


SCU-17

    SCU-17 USB INTERFACE UNIT Yaesu SCU-17 USB Interface Unit




CTCSS


    Ältere UKW-Funkgeräte mit DTMF und CTCSS aufrüsten by DK8JG
-> http://shop.elcon.ch/
 --> CTCSS-De-/ Encoder

    A homemade replacement for the FTS-8 subtone encoder
    CTCSS-Encoder  CTCSS-Encoder zum Nachrüsten
    http://shop.elcon.ch/ctcss-de-encoder/ctcss-encoder-yaesu-fts-8-ersatz.htm

DTMF-Tongeber



    Hama
Fernabfrage  Anrufbeantworter
Made in Taiwan
Baujahr: 1993(?)
Tasten: 1-9, =, *,#
Batterietyp: AG13/No A76

Öffnen des Gehäuses: Schraube unter Abdeckung
Lieferumfang eines Telefon-Faxgerätes


ATU Antennen Tuner

    The SGC 230 'Smartuner'™ and its use in a balanced antenna configuration
(An All-band HF antenna system for difficult EMC environments) by David Knight
™  'Smartuner' is a registered trademark of SGC Inc.


Abstimmhilfe


    Abstimmen des Transceivers mit externer ATU

- CW, FM
- PTT: ON
- Träger einstellen, reduzieren, äbhängig von verwendeter ATU
- Abstimmung auslösen(Ansteuerung der externen ATU)
- PTT: OFF
- Mode: CW, SSB, FM
- Leistungseinstellung
ATU Antenna Tuner, Automatic Tuner

    Optimierung, Vereinfachung der Abstimmung

    - Forderung der ATU (RACAL ATU)
  - minimale, maximale Eingangsleistung für den Abstimmvorgang



  - Auslösen des Abstimmvorganges
    Abstimmzeit ca. 1 Sekunde
Transceiver TS-430S
- Bereitstellung der Trägerleistung:
   Umschaltung auf CW, Reduzierung der Trägerleistung auf 10 W Vorwärtsleistung
- VSWR-Meter zwischen TRX und ATU einfügen
- TX: CW, PTT:ON, CW-Taste drücken
- der TS-430S hat keine TUNE-Taste, zusätzliche Taste mit Schließkontakt wird benötigt

- Überprüfung SWR
- Tx, PTT: OFF, Modulation wählen, bei CW Trägerleistung erhöhen
- Ready for operation

Alternative Methode. AM-Betrieb, 10 W Trägerleistung einstellen, etc. wie Oben






    Google  amateurfunk abstimmhilfe abstimmhilfe für transceiver

    TuneRite Abstimmhilfe  WiMo Antennen und Elektronik GmbH
- TuneRite Anleitungen [DE, EN]
- Anleitung Tunerite Kenwood
- Transceiver mit Tune-Taste und ATU-Control-Buchse für externe ATU

    Quick-Tune Dongle for Yaesu FT-817, FT-857 & FT-897   HUK Electronics
    IC-7000 Abstimmhilfe Tune  by DJ6CA
    Abstimmhilfe für den IC-706, IC-7000 oder ähnliche
Transceiver
by DK8JG

    Ein Tuner Dongle für ICOM Transceiver by ANTON'S FUNKPERLEN


    Abstimmhilfe für PA nach dc9dz, stellt verschiedene PA's vor

    Bereitstellung eines NF-Signalgemisches


    SSB-Tacker nach DK3HA
    Bereitstellung eines getasteten Ton-Signals
    http://www.ghz-tagung.de/ unter Download


    Easy low-power tuning for ICOM radios by SOTABEAMS

- SOTABEAMS Click2Tune for ICOM
- Anleitung


    FUNKAMATEUR 2018, H. 03, S.
















Interface     RIG <->  PC

    TRCV Interface PC Soundkarte
    Pegel Ein- und Ausgang

    Soundkarte by de.wikipedia.org/

    Benutzte Ein- und Ausgänge des PC
    Üblicher Spannungsteiler 10 kOhm/100 Ohm,   Teilerfaktor 100, - 40dB  700 mV --> 7 mV, Mod-Eingang SSB Pegel?
- Standard C58 30 mV

      TRX NF-Ausgangssignal zum PC Audio-Eingang, in derc Regel Mic-Input
      Mic Input am PC, DC Bias für Electret-Mics
Spannung und Kurzschluß-Strom messen: .


    Gleichstromtrennung durch Kondensator zum Mikrofon-Eingang PC Soundkarte
    Trafo
RS-232 Schnittstelle
Optokoppler
NF-Übertrager 600 Ohm
http://www.reinhoefer.de/
http://www.roehrentechnik.de/html/nf-ubertrager.html

https://www.conrad.at/de/uebertrager-300-3500-hz-516686.html
Einfügungsdämpfung bei 1 kHz 0.8 dB
Ohmscher Widerstand: primär 32 Ω, sekundär 47 Ω = Gleichstromwiderstand
Frequenz: NF 300 - 3500 Hz ± 0.5 dB / Breitband 150 Hz - 40 kHz ± 1.3 dB
Impedanz 600 Ω ±10 % Ω


    1:1-Übertrager P1200
- https://www.box73.de/file_dl/bauelemente/P1200.pdf

- http://dh2mic.darc.de
Alternative Quelle für NF-Übertrager?
www.pollin.de/shop Noise_Suppressor_15_A
"Entstörfilter zur Beseitigung von unerwünschtem Rauschen durch Masse-Störungen zwischen Autoradio und Endstufe.
Belastbarkeit 15 A. Cinch-Anschlüsse. Maße (ØxT): 35x70 mm."

KFZ NF-FILTER NF-Entstörfilter/Masseentkoppler 1:1 Impedanz: 10 kOhm



    RS-232 Schnittstelle
Optokoppler


    Externe USB Soundkarte
SD-UAU002A
Vorteil, seperate Einstellung der Parameter
    Verbindungskabel zwischen TRX und PC

externer USB RS232 Adapter
Reduktion der Anzahl der Verbindungen
ohnehin zwei USB Adapter im Einsatz
Verwendung eines zusätzlichen externen USB Hubs
USB Verlängerung
Integration der Komponenten in Interface-Gehäuse
Nunmehr nur ein USB-Kabel zwischen Interface und PC



hama USB-Hub 00012178  5 V, max. 500 mA

Bedienungsanleitung Kurzanleitung zum Sprachtraining ... hi

DELOCK 61724 USB 2.0 externes 4 Port Hub Kabel -> Lieferung durch Reichelt
AK 670/2-2,0 : USB-Kabel 2.0, A-Stecker auf A-Stecker, 1,8m


    An Univeral Radio Interface
 -

    http://www.dmkeng.com/
 - http://www.qsl.net/kb9mwr/projects/voip/USB-FOB.pdf
 - Modifying a USB sound fob to act as a repeater interface for app_rpt
http://www.qsl.net/kb9mwr/projects/voip/usbfob-119.pdf


    Wie baue ich mir eine passende CAT? by DD7NT

-> Anmerkungen USB-Soundcards


    Interface
    TRCV Interface PC Soundkarte, Soundkarten-Interface
    Pegel Ein- und Ausgang

    Soundkarte by de.wikipedia.org/

    Benutzte Ein und Ausgänge des PC
    Üblicher Spannungsteiler 100 Ohm / 10 kOhm  Teilerfaktor 100, - 40dB
700 mV ---> 7 mV, Mod-Eingang SSB Pegel?
STANDARD TRX C58 30 mV


    TRX NF-Ausgangssignal zum PC Audio-Eingang Welche sind vorhanden?
    Mic Input am PC, DC Bias für Electret-Mics
Spannung und Kurzschluß-Strom messen: ....

PC DELL OPTIPLEX 745

Soundkarte: ADI 1983 Integrated HD Audio, Analog Devices Inc., SoundMAX®
AD1983: HD Audio SoundMAX® Codec Data Sheet

http://www.analog.com/library/analogdialogue/cd/vol40n2.pdf

Class  D Audio Amplifiers: What, Why, and How by Eric Gaalaas

- Mikrofon-Eingang (Frontseite):
3,5 mm Linkenstecker, Stereo:
Pin Tip, L: Leerlaufspannung: +2,76 V, Kurzschlußstrom: 0,52 mA
Pin Ring, R: Leerlaufspannung: +2,70 V, Kurzschlußstrom: 0,52 mA, gemessen mit UNI-T UT139C, gegen Masse

----------
To DO: PSK-Interface
NF-Trenn-Trafo-Ausgang mit Kondensator versehen,
1 uF, zwecks DC-Abblockung, Vermeidung DC-Strom über Trafowicklung

Mikrofonverstärkung reduzieren, Vorverstärker abschalten, externen Spannungsteiler oder
 LINE-Input verwenden
Leerlaufspannung: +3,21 V, Kurzschlußstrom: 1,2 mA abklären mit anderem DVM, Mono Stecker???


    Laptop HP EliteBook 8540W
Specs
"Audio
Hardware
- Implementation                IDT 92HD75B High Definition CODEC
- Touch-Sensitive Volume    Controls Volume up, volume down, and mute
- Full Duplex                      Yes
- Microphone In                  Stereo
- Headphone/Line Out          Stereo
- Integrated Microphone      Yes, dual-microphone array when equipped with optional webcam

Audio Output Quality
- Frequency Response         20 Hz - 20 kHz
- Signal to Noise Ratio        >85 dB
- Total Harmonic Distortion  0.01%
- Noise Floor                     -110 dB
- Play/Record Sampling       8 kHz - 48kHz
  Rate(s)
- DAC 16, 20 or 24-bit
- ADC 16 or 20-bit

Integrated Stereo Speakers
- Power Rating 2 Watts
- Impedance 4 Ohms"

    Soundkarte: IDT High Definition Audio Codec IDT -> Tempo Semiconductor, Inc.
PDN# - SG-12-01 Product Discontinuance Notice for Selective PC Audio Devices by IDT
Soundkarte(Chip): --> IDT 92HD75B   IDT 92HD75B(4-channel HD Audio) Reference Design
Interfaces Audio
- Stereo microphone in
- Stereo headphone/line out

- Mikrofon-Eingang (links, hintere Buchse):
 3,5 mm Linkenstecker, Stereo:
 Pin Tip, L: Leerlaufspannung: +3,71 V, Kurzschlußstrom: 0,77 mA
 Pin Ring, R: Leerlaufspannung: +3,71 V, Kurzschlußstrom: 0.77 mA,
  gemessen mit UNI-T UT139C,  gegen Masse
92hd95





stac9200
STAC9200 Reference schematic
IDT STAC9200


    Front Panel Audio Connector and Header Pinouts for Intel® Desktop Boards by INTEL
    Integration Guide Assembly for Boards and Kits by INTEL

    Interface Headset <-> TRX [ 2016, mkn]
    Headset mit Electret-Mikrofon
 Bereitstellung der Betriebsspannung durch TRX
 evtl. Nachrüstung der Mikrofon-Buchse
 NF-Ausgang auf Mikrofon-Buchse vorhanden
 Mikrofon-Erde
 Technische Anforderung der Headset in der Regel an die für PC's und Smartphone gekoppelt

 kleine Adapter-Box
 mit zwei 3,5 mm Klinken-Buchsen und einem spezifischen NF-Kabel zum TRX
 Schaltung
 - Gleichspannungsbereitstellung ca. 5 V, Belastbarkeit 1 mA
 - Widerstand
 - evtl. DC-Siebung
 - Trennkondensator zum Mic-Input des TRX
 - Taster als PTT, evtl. parallelgeschaltet ein Schiebeschalter
 - HF-Abblockung
 - Aufbau auf Lochrasterplatine

    PTT-Taster: Miniatur-Drucktaster PBS-10B-2 rot,
Schaltkontakt: Schließer
24-420-320 Pollin Electronic  Datenblatt
Tastfläche verleitet nicht zu langen Durchgängen ;-)
    Gehäuse:  GEH KS 28 : Kleingehäuse 72x 50x 28 mm, Kunststoff
Innenmaße: L:68 x B:46 x H:24 mm
Datenblatt Kemo Electronic reichelt elektronik
- geschirmtes Gehäuse geeigneter bei hohen HF-Leistungen
   und Nähe zur Antenne


    Brummen
- KW TX: 14 MHz, 21 MHz
- UHF-TX, Nutzung Headset-Adapter: 434 MHz, FM, starkes Brummen
- Örtliche Situation: HF-Feldstärke ca. 7 V/m
- Headset-Kabel 3 m, Sennheiser Headset
- Abstellung des Brummens: Klapp-Ferrit auf Headset-Leitung, 3 Windungen, Würth  742 711 32
- Ergebnis gelöst, zusätzlich LC-Glied in Mic-Eingang des Headset-Adapters, 10 uH (längs) und 4,7 nF (quer)



PTT Sendertastung


  PTT  Push To Talk

    - Steuerung der PTT, Sendertastung
 - Handtaster am Mikrofon oder separate Taste
 - VOX  Voice Operated eXchange
 - Fußtaster


    Fußschalter
    Anschluß an Rig:
- rückseitige Buchsen des Gerätes
- PTT-Verteiler, Kopplung zum Mikrofoneingang oder AUX, ACC, etc.
- Buchsen bei deren Belegung durch anderes Zubehör

- Nutzung an verschiedenen Geräten, Buchsenbelegung beachten
- Verteilung, Zuordnung auf mehrere Transceiver

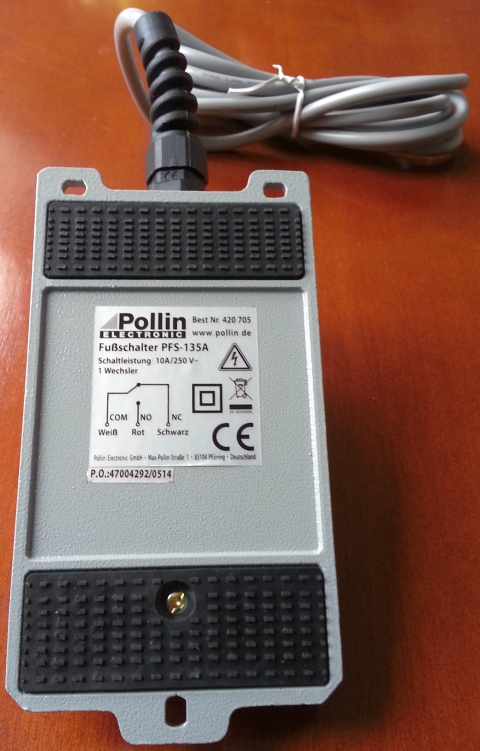

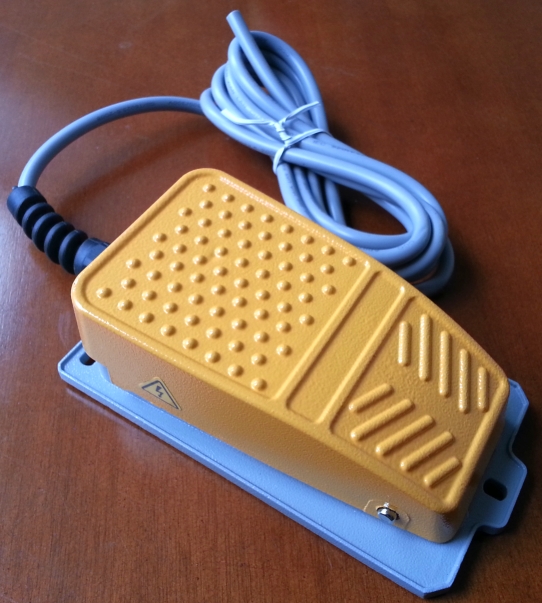

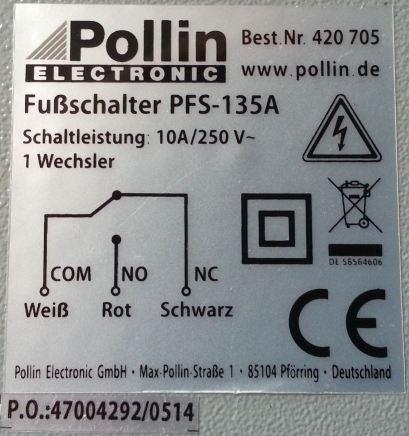

    Fußstaster PFS-135A
Bestell-Nummer: 420 705
03.03.16
7,95 €

    Technische Daten:

- 1 Wechsler-Tasterkontakt
- Schaltleistung 10 A/250 V~
- 1,8 m Anschlussleitung (3x0,75 mm²)
- Isolationswiderstand > 100 MΩ
- Kontaktwiderstand < 25 mΩ
- Lebensdauer > 100.000 Schaltzyklen
- Betriebstemperatur -25...+75 °C
- Farbe grau/orange
- Maße (LxBxH): 135x71x45 mm

Quelle: Pollin ELECTRONIC

Fußtaster=Fußschalter, nicht rastend!

[mkn]
- Anschlußleitung ist ungeschirmt
- Länge ausreichend?

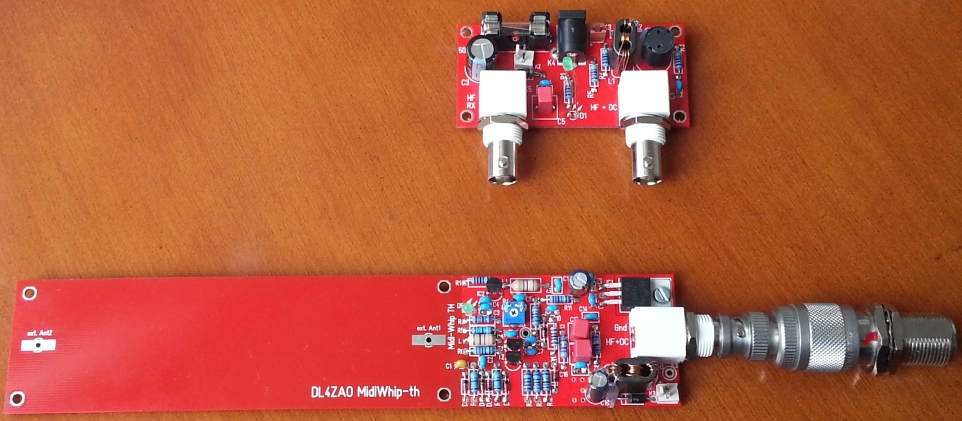

Aktiv-Antenne, Midi-Whip nach DL4ZAO

[04.02.2017, mkn]

- Fernspeiseweiche

- MidiWhip mit RF-Adapter-Übergang von BNC-m auf N-m, anschließend Durchführung N-f/N-f


    Workshop Günter, DL4ZA0

    - MidiWhip-Bau – ein toller Nachmittag  [04.02.2017]
    - Midi-Whip


    - Fernspeise-Weiche

    Stromversorgung
- möglichst kein Schaltnetzteil

    - Netzteil
   RS Pro Steckernetzteil Linearnetzteil 18Vdc / 600mA



Hohlstecker 5,5/2,1 mm
DC linear adaptors European 11W Data Sheet

Achtung, Lastabhängigkeit der Ausgangsspannung beachten!
Part number Open circuit voltage (VDC), Full load voltage (VDC), Current (mA)
D48-18.0-0600EU 25.9 V 18 V 600 mA
Last der Midi Whip ca. 90 mA

Input: 230V, 50Hz
Maximum no load primary current: 60mA

    23.02.2017: Netzspannung: 225 V, Gleichspannungsausgang: 22,1 V Leerlaufspannung

    - Anpassung der Steckergröße oder Austausch der DC-Buchsen DC BU21 90 DC-Buchse - Flachkontakte, Stift 2,1mm

Achtung bei Auslöten der DC-Buchse. Nicht die Durchkontaktierung zerstören!

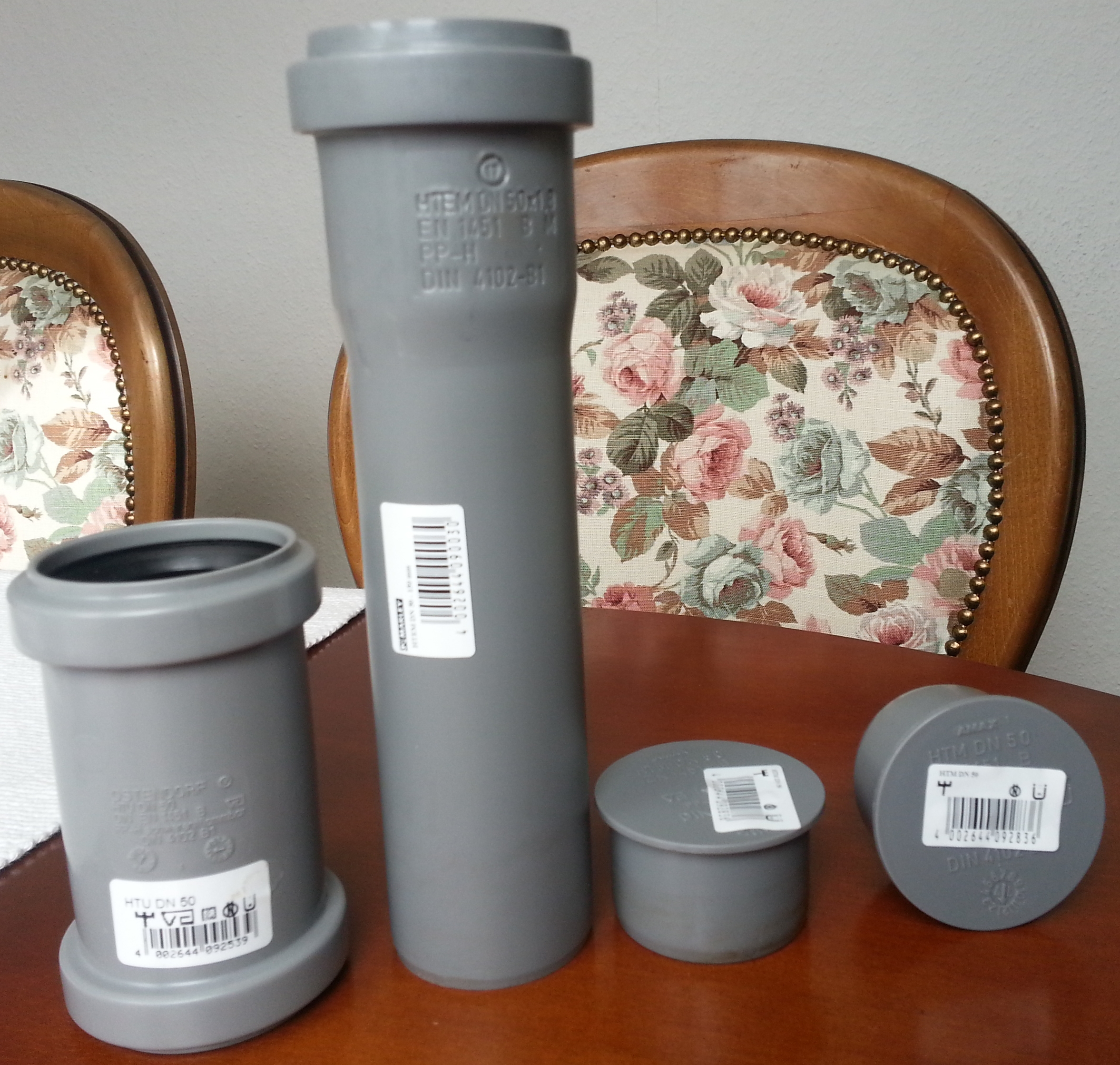

    Bauteile für Einbau in ein Outdoor-Gehäuse
    - 03.03.2017, Weinheim
- Hela Baumarkt Weinheim hilft
   Hela Profi Zentrum Weinheim
- Warum auch immer, das HT-Rohr mit Muffe hat eine Gesamtlänge von 21 cm


!
Bezeichnung     Hersteller QTY Unit Total €
HT-Muffenstopfen(Deckel) HTM DN 50x1,8 EN 1451 B
DIN 4102-B1
AMAX 2 0,49 0,98
HT-Rohr mit einer Muffe (Zwischenrohr), 0,15 m lang HTEM DN 50 X1,8
MARLEY 1 0,79 0,79
HT-Überschiebmuffe(Doppelmuffe) HT U DN 50 Ostendorf 1 1,44 1,44
Gesamt €: 3,21

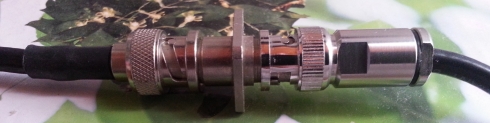

    RF-Adapter
    - A-1034 TA - Adapter: N-Stecker - BNC-Stecker
BNC-m/N-m
- N-Verbinder D für Chassis-Montage N-f/N-f
http://www.kabel-kusch.de

    Metall-Winkel: Alu, 2 mm dick Wolfgang, DJ8LC, hat eine sehr elegante Lösung gefunden
- ALu-Streifen: 45,7 mm breit, 150 mm lang, abgewinkelt, Auflagefläche: 54 mm *45, 7 mm, Bohrung, Mitte: Abstand zur Kante 20 mm,
  3 Lüftungslöcher in der unteren HT-Muffenstopfe
- Bohrungen für die Bügelklemmen, Abstand Mitte-Mitte: 36 mm , Abstand der Klemmen M-M: 36 mm
- Erdungsschraubverbindung nicht vergessen

    U-Bügel: Gewindestangen Edelstahl 5 mm Ø passend zum Winkel aus 5 mm NIRO-Gewindestangen hergestellt, 4 Flügelmutter
    Gehäuse für Fernspeiseweiche TEKO-Gehäuse TEKO 3/A.1
Aluminium-Gehäuse 102x72x28mm
- inclusive 4 Blechschrauben
- Verarbeitung: entgraten und richten einer Aussenkante erforderlich
- Reichelt TEKO A3
   2,70 € 10. März 2017


    - Einbaubuchse für Stecker des Netzteils: HEBL 21  Hohlstecker-Buchse, Zentraleinbau, Øi= 2,1mm

    Label für Gehäuse gefertigt "18V   RX   ANT"
    Ersatzsicherung, T 500 mA, 5*20 mm, ins Gehäuse gepackt
    DC-Messungen an der Fernspeiseweiche[13.03.2017] Eingangsspannung: 20,59 V
Stromaufnahme
Weiche plus MidiWhip: 92 mA

Spannungsabfall an der Sicherung 18,18 mV -> R=0,2 Ohm
Strom gemessen parallel zur eingebauten Sicherung mit UT139C: 59 mA
Immerhin ist das DVM noch niederohmiger als die Sicherung!
Zweck, Sinn der Messung? Mal sehen was herauskommt, hi.

    Erprobung der Antenne [13.03.2017]
- Test als Zimmer-Antenne, ok


    WIMO
- Montagewinkel für WLAN-Antennen

    - Montagewinkel, groß, 18615.N "18615.N Universell verwendbar: in die 16mm-Bohrung können beliebige N-Buchsen, Einbausätze oder Adapterkabel montiert werden,
auf die dann die Antennen geschraubt werden, z.B. Einbausatz mit Kabel Nr. 20052,
Pigtail mit N-Buchse Nr. 40300. N-F oder N-Durchführung Nr. 42055.
Material Aluminium, Lieferung komplett mit Schrauben und Dübeln."
- ca. 44,7 mm breit (?)
- ca. 25 mm Abstand der Bohrungen(Mitte-Mitte) (?)

    - U-Bügel WIMO UKW-Berichte

Abschlußwiderstand

    - Impedanz
- Frequenzbereich
- VSWR
- Belastbarkeit
- Verbinder



    BNC-Abschlusswiderstand 50 Ω

Pollin ELECTRONIC  Bestell-Nummer: 720096
03.03.16
0,95 €



Angeboten wird eine "Produktbeschreibung: Für Messtechnik, Funktechnik usw." und ein Bild des Produktes.
Und dies wird geliefert:

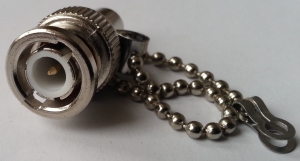

HAMA  BNC Terminator 50 Ω für Netzwerkabschluß
Produkt-Nummer: 41592

Verwendung: Zum Terminieren eines Ethernet-BNC Anschlusses
Technische Daten
- 50 Ohm
- 1/4 W
- mit Sicherungskette
- Vollmetallausführung

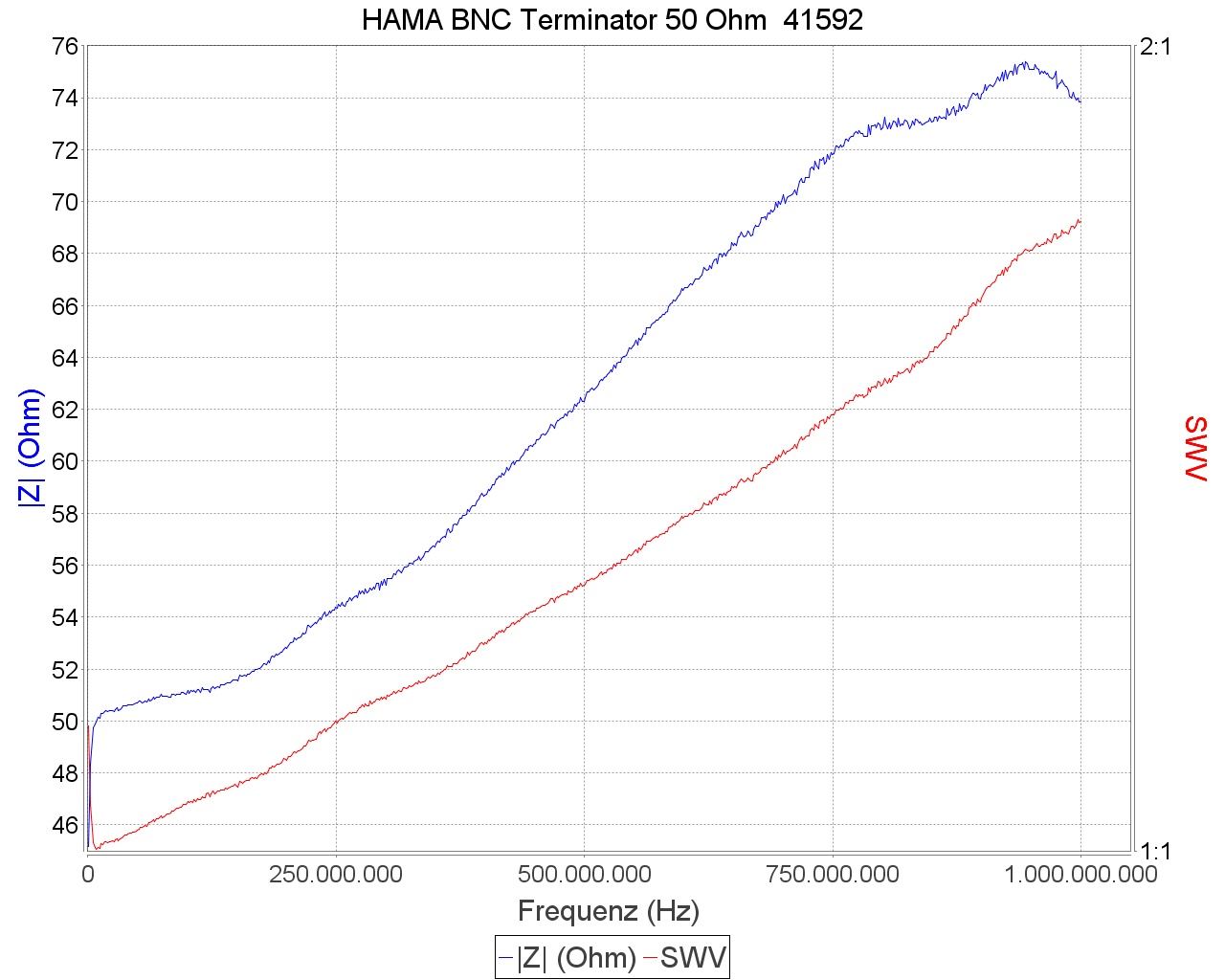

Z, SWR vs Frequenz
1 MHz - 1 GHz

41592 plus Adapter BNC-F/SMA-m
Gemessen mit miniVNATiny

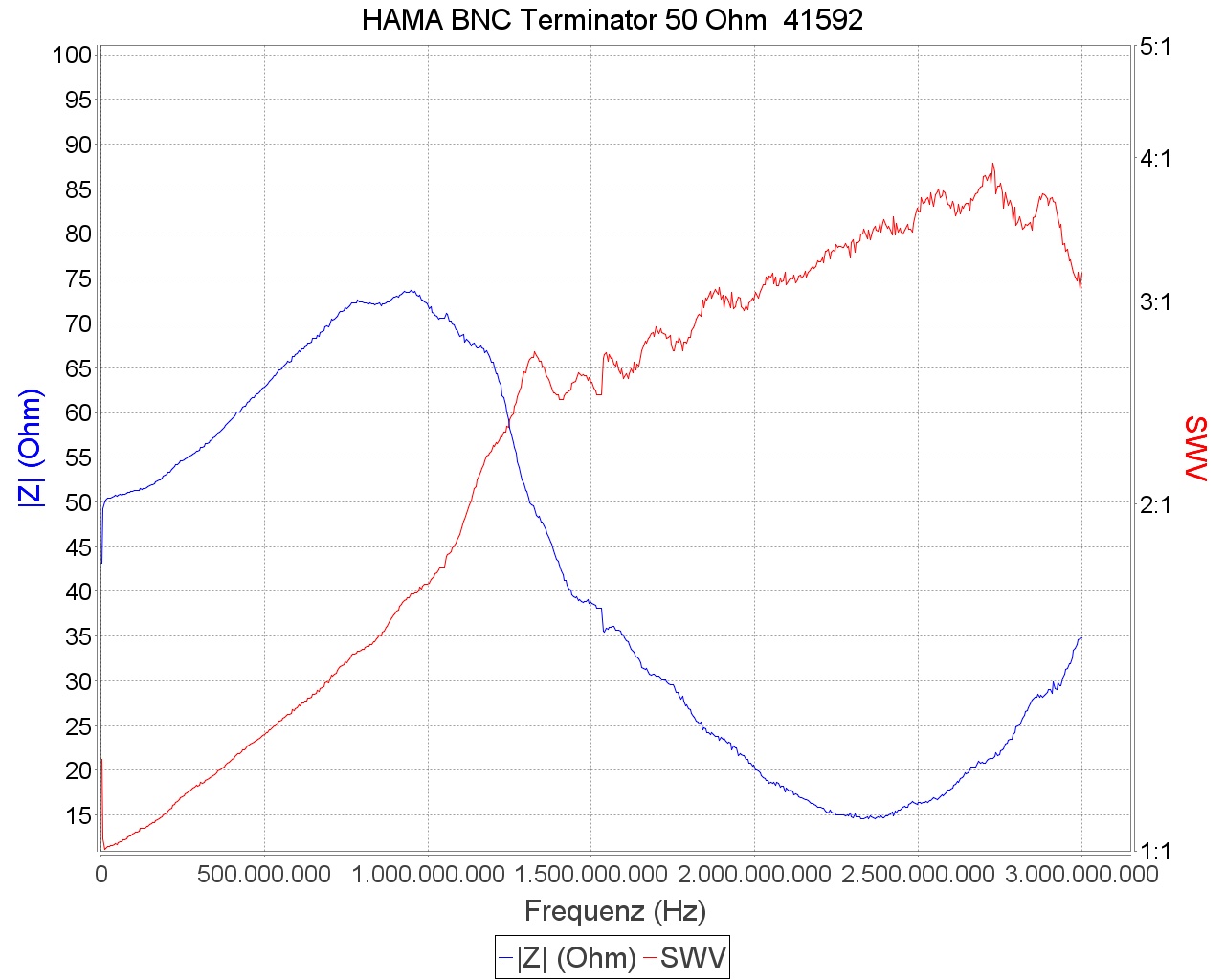

Z, SWR vs Frequenz
1 MHz - 3 GHz

    Abschlußwiderstand INMET TN180M
    Part Number: TN180M
Manufacturer: API/Inmet
Data Sheet: TN180M Data Sheet
Connector: N Male
Avg. Power: 2 W
Frequency: 18 GHz
Max VSWR: 1:1.25
Erworben auf 62. UKW-Tagung in Weinheim, 09.09.2017 bei PA2DOL
Messplatz: Skalarer Netzwerkanalyzer WILTRON Model 561 Scalar Network Analyzer

Messergebnis für Return Loss

Zur Erinnerung
 - 10 dB -> VSWR= 1,925
 - 20 dB -> VSWR= 1,222
 - 30 dB -> VSWR= 1,065

Gemessener Gleichstromwiderstand: ca. 50,4 Ohm mit DVM UT139C

    Power Dummy Load
    - light-bulb dummy load



Antenna Disconnect Switch  [07.09.2017, ..., mkn]


    Station wird ausgeschaltet, die Antenne ist weiterhin mit der Antenne verbunden.
- Gewitter, Entladungen
- die Werkstatt wartet ...

Discount-Version

    ADS Antenna-Disconnect-Switch by DL4ZAO

 - Aufbau- und Betriebsanleitung
 - Bericht vom Selbstbau

    - ADS Antenna-Disconnect-Switch for Sale

  - ADS Zusammenbau Bausätze, Preise
ANYNET GLOBAL SERVICES Corp




    FIN 41.61.9 12V  Steckrelais, 1x UM, 250V/16A, 12V, RM 5,0mm
    2049 Series Medium Duty 2-Electrode Gas Discharge Tube
    BS 170 Transistor N-FET TO-92 60V 0,5A 0,35W
    Widerstand 10 MΩ, 1 W, 10 kV  im FUNKAMATEUR online shop
- Widerstand zur Ableitung statischer Aufladungen von Antennen infolge von Luftelektrizität

    SO 239 SH UHF-Einbaubuchse, Zentralbefestigung





    Produkte auf dem Markt
    https://paradanradio.com/products/antenna-disconnect
- https://paradanradio.com/about




    http://www.vibroplex.com/contents/en-us/d9157.html INRAD DCA Manual
    ATD-1 Auto Tuner Disconnect Protection for lightning and RF surges


    Review ---> http://www.eham.net/reviews/detail/12819
    Review ---> INRAD Antenna Disconnect Actuator. Thoughts and Opinions









Signalverfolger
- RF-AF-Signal
- Hilfsmittel bei Instandsetzung



- Heathkit - Signal Tracer IT-12 ausführliche deutschsprachige Bedienungsanleitung


Adapterkabel

    - häufig fehlen sie ;-)
    - Verbindungskabel

    Adapterkabel mit Batterieklemmen 12 V, Belastbarkeit Strom max.= 10 A, passend für Zigarettenanzünder-Stecker Conrad  A13-40A23A1

    3,5 mm Klinke NF Kabel Stecker-Stecker
    3,5 mm Klinke NF Kabel Stecker, Kabelende offen


    Antennenrotor, Rotator
    http://f1chf.free.fr/fichiers/KR600/
    Hersteller:CREATE  Creative Design Corp
    Azimuth-Rotor RC5B-3P

    Stationsautomatisierung
    SOR1, SOR2

    microHam
    Station Master Deluxe
    uLink ROTATOR


Instandsetzung, Repair, Wartung




    - Manual, Service Manual
    - Liste der gerätespezifischen Sicherungen, Vorhaltung
    - Liste batteriebetriebener Geräte, Prüfzyklus der Batteriezustände, Erhaltungsladungen, Batteriepflege, Entnahme aus den Geräten

    http://www.earlandrews.com/ http://www.nettyelectronics.com/,   Baugruppen, Ersatzteile, etc...
  - Adapting a BF981 dual gate mosfet to have wire radial leads

    Expert 1K-FA repairing - ATU "smoketron"


Restauration


    http://www.dk4sx.darc.de/restauration.htm

    Regal Electronics, Inc.
    --> Nachfrage bei Regal, sofort beantwortet, leider keine Unterlagen verfübar, Produkt wurde 1993 produziert
    Einsatz: Ausgangsspannung von Last beachten
    Trafo, Brückengleichrichter, Ladekapazität, Leerlaufspannung, Lastabhängigkeit, Ripple

    Dipper ohne Spulensatz



New TRX



    What is a must? Planned usage?
    Buy a used rig? How old? Time of usage?
Is there still time to be wasted with the nice old technology or is there a financial limit?
State of the Art: it's depending of the time




  Only HF(160-6m) or HF/VHF/UHF/SHF transceiver? 4-m-Band, D-Star? --> IC-7100
    If HF: PWR >= 100W, min 2 Ant output, integrated ATU  PS: DC or Mains?, Price ?
    integrated 2nd receiver(?), yes, should be
    IP3, filter, mixer, 1st IF filter, bandwidth
    Selectivity on 1st IF
    SDR direct sampling RF frontend ICOM IC-7300 2016, ICOM IC-7610 2017
    USB, IP-controlling and monitoring
    Display Spectrum, Waterfall
    external display: yes

    ARRL QST Reviews   Equipment Testing and QST Product Review
    QST Magazine Product Reviews - Key Measurements Summary - HF-Transceivers or Receivers by PA1HR

    Receiver Test Data  by Sherwood Engineering Incorporated, Anmerkungen zur Tabelle beachten!, weitere interessante Präsentationen
    Lab Receiver Test Data Comparisons and Definitions of Receiver Comparison Test Results  by Elecraft
    The DX Prowess of HF Receivers by Tadeusz Raczek, SP7HT
    Der optimale Transceiver - Qual der Wahl  by DK9VZ
    Test of the Large Signal Behaviour of some 144 MHz Radios by DF9IC

    DIE QUAL DER WAHL beim Kauf eines Transceivers by OE3HPU


Reviews



    Equipment reviews and what is  inside?
    - DD1US


Mast, Turm, Tower

    http://www.hofi.de/pdf/de/Versatower_d.pdf
    BP-60SX VT 1700 Fa. Sturmech (Versatower)
    Versatower BP-60 by F5DQK May 2009 Versatower BP-60, réception en septembre 2005
    Ein Versatower BP60SX für die Clubstation DL0LA
    http://www.df8th.de/?Projekte:VersaTower
    BP60SX by PA4ÈME

    http://www.rbd-breslau.de/fremde_daten/flu/maste/maste.html 78*99 cm



Vintage Radio



    LORENZ FuG10 EL and EK      E10aK
    Flugzeugfunkanlage FuG 10
    FUG10, E10K, S10K

  Radio Boulevard Western Historic Radio Museum

    Radionostalgie Jena by Wolfgang Eckardt



Audio


  Speech Intelligibility Sprachverständlichkeit
    Speech Intelligibility  Martin - G8JNJ
    Improving the intelligibility of SSB transmissions
    Voice Shaper 1.0  by Alex Shovkoplyas, VE3NEA

    Voice Shaper
    Audacity® is free, open source, cross-platform software for recording and editing sounds
    Frequency Response Plotter 1.12a



History


    Beiträge zur Geschichte des Funkwesens in der ehem. DDR  by Manfred Hiller Amateurfunk
    Christian Senne Rahmen- und Organisationsbedingungen für Funkamateure in der SBZ und DDR (1945–1990)



Operation


    Weltzeit, Zeitzonen




To Do
    Verschieben der unteren Themen





Updated on 26. Februar 2019.
