SEG 15 D, SEG 100 D

  DL7AWL's: Seit 1998: Die weltweit erste SEG-Homepage † [Status: 08.11.17] Manfred's Technik-Forum  ---> SEG15D/100D † [Status: 08.11.17]

  Umbauanleitung SEG-100D zum Einbau einer digitalen Frequenzabstimmung und -Anzeige von Christian Seifferth, DL1AKE, KG8GS † [Status: 08.11.17],
das Heft ist im FUNKAMATEUR-Onlineshop verfügbar [Status: 08.11.17]
      Funkamateur Platinenlayout und Software zum Beitrag "Frequenzeinstellung SEG-100" FA 7/05 S. 692 DL1AKE_SEG100.zip (102 KB)

  Dokumente von SEG100, AAG100, EGD01, EGD02, SEG20 von RFT

  DL7UTG's Funkwerk Köpenick - Seiten†  DL7UTG

  Google
     seg15d  quarzfilter 28 MHz

SEG 15 D  [21.02.2014, ...,  mkn]

  Sende-Empfangs-Gerät
  Frequenzbereich 1,6 MHz bis 11,999 MHz

  Sendearten: A3J, A2J, A3H
  - Betriebsspannung: +24 V
-
- Ausgangsleistung: 15 W PEP, reduzierbar auf 3 W


  Varianten, Anpassung während Fertigung(1975-1990), Bauelementesituation(Verfügbarkeit),
Ablösung von Importbauelemente(auch aus dem RGW), Kostenreduktion, Qualitätssicherung, technische Weiterentwicklung
- Kundeninformationen

  - Signalaufbereitung
  - 200 kHz -> Umsetzung auf 28,2 MHz-> Down-Conversion auf 1,6 MHz bis 11,999 MHz
-

  Empfangs-Sende-Relais C9/33 bleibt kleben und fällt verzögert ab, 4-5 Sekunden Verzögerung
---> Nachgerüstet wurde die Wandlerschaltung, damit konnte das Problem entschärft werden.
Achtung die Nachrüstung der Wandlerschaltung bedingt weitere Anpassungen des Gerätes. ->
Kundeninformation April 1982


  Transistoren KFY 18 ersetzt durch SF 8xx

  B109 ersetzt durch B081,---> TL081


  - Schaltregler 24 V -> 5 V
  In den neueren Schaltreglern wurde die Parallelschaltung von sechs Schaltdioden SAY16(grüne Markierung)
  durch eine schnelle Gleichrichterdiode SY335/0,5-k, später SY345/0,5-K, ersetzt.

  SY335/0,5-K -> Sperrerholungszeit tr< 0,5 µS für Gruppe K
  SY345/0,5-K -> Sperrerholungszeit tr< 0,25 µS für Gruppe K

  - Beschaffung



  - Leistungsverstärker(Neu) ab ca. 3. Quartal 1982
Neuere Variante verwendet eine vereinfachte Verstärker-Struktur, u.a. nur noch zwei Endstufen-Transistoren KT922W, Transistor-Markierung, kyrillisches B entspricht dem lateinischem W!
  Treiberstufe ist mit KT606 bestückt
  Das Antennen-Rx-Tx-Relais Rs811 wurde durch GBR 10-2 xxx ersetzt Relais PA(neu) RS811 GBR 10-2  GBR 10.2-11.24
24 V-/1,2 kΩ, Schaltleistung 8 A/250 V~, 1 Wechsler, Printmontage.
Maße (BxHxT): 28x25x10 mm, Hersteller: VEB Relaistechnik Großbreitenbach

  Frequenzaufbereitung

 - Störhub, Massnahmeu .a.: zusätzliche Siebung der Referenzspannung des MAA 723 eingeführt



  Externer Lautsprecher L24
  SF 1xx durch SF 8xx ersetzt




  PTT, Zusammenspiel mit externen Interface
  - U (RX)= +24 Volt Achtung UCEmax des externen Schalttransistors und/oder Optokopplers prüfen
  - I (TX)=    mA

Modifikationen

  Bitte die Funktionsfähigkeit des Gerätes vor einer Modifikation überprüfen, gegebenenfalls  dieses instand setzen.

  Verwendetes SEG 15 D, Baujahr 1990

  Erweiterung 20-m-Band

  Neu-Verdrahtung des MHz-Schalters nach [2] ??? Alternative Varianten sind zu empfehlen
  Frequenzaufbereitung
    - Tiefpassfilter am Ausgang des 28-MHz-Umsetzers, Frequenzgang, Pegel überprüfen Spannungsabfall???
    - Fangbereich der PLL überprüfen
    - Erweiterung nötig?

  Signalaufbereitung
    - TP-12 MHz  --> Verbesserung Empfänger-Empfindlichkeit im 14-MHz-Band, höhere Ansteuerung der PA für 14 MHz, Frequenzgang

  Messung  "SEG 15D Eingangsfilter 1,6...12 MHz, 28,2 MHz Quarzfilter der SEG15D und 28 MHz Einzelquarz", Meßbeispiel 3 und 4 by DL9GMH

  Berechnung mit RFSim99 RFSim99

  Leistungsverstärker
   - es existieren zwei Bestückungsvarianten, vier oder zwei Endstufentransistoren
    - TP-Filter am Verstärker-Ausgang, Erhöhung der Grenzfrequenz notwendig  Es gibt keine frequenzabhängige Umschaltung von Oberwellen-Filtern
   - Variometer
  Lastankopplung der Antennen an den PA-Ausgang
- es existieren zwei Antennenanschlüsse
  - Stabantenne
  - und ein mit 50 Ohm gekennzeichneter Antennenanschluß, BNC-Buchse, dieser Anschluß hat
    keine Quell-Impedanz von 50 Ohm, vielmehr wird auf eine erwartete Impedanz der Antenne hingewiesen,
    ins besonders  bei Verwendung der systemzugehörigen Antennen

- Variometer
  - abstimmbare Induktivität, frequenzabhängige Bereichsumschaltung
  Funktion

  -

Serienkreis; Variometer und 60 pF Kondensator zum 50 Ohm Anschluß
  -variable Serienresonanz

Leistungsanzeige, Indikator für den Antennenstrom




  Erhöhung der Ausgangsleistung der Endstufe
[2] erzielt 25-30 W, IM3 ???

Leistungsverstärker

- welche Version
- was ist möglich, doppelte Leistung 3 dB? Was bringt es?
- Ausgangspunkt 15 W PEP in SSB, IM3 < -25 dB, bezogen auf den Pegel eines Tones bei  Zweitonmessung, gemessen an RA=50 Ohm [1]

- mehr Leistung durch mehr Ansteuerung der PA
- Pegelung des TX-Signalweges, wo sind Reserven
- Arbeitspunkt der PA
- Arbeitswiderstand der PA
- Modifizierung TP-Filter ?
- Transformation durch Variometer

- Belastbarkeit der Bauelemente
- Leistungsaufnahme

Netzgerät SEG15D
- ausgelegt für Ausgangsspannung 24 V und einem Ausgangsstrom von 2 A
- Längstregler mit zwei KU606 in Parallelschaltung
- Netz-Eingangssicherung
- Strombegrenzung W20
- Überprüfung der Funktionalität
- Bauelemente im sicheren Arbeitsbereich
 - SY170/1
 - W22, W23: 1 Ohm, 2,3 W
Die erste Version des Leistungsverstärkers verwendete 4 Stk KT907 in der Ausgangsstufe der PA.

Peter Finck [5] hat die PA entwickelt.


Optimierung


  Anschluß der Koaxialkabel an Buchsen und Steckerleisten
  - Masseanschluß erfolgt über eine unnötig lange Drahtschleife, wirkt wie eine Koppelwindung zwischen dem Schirm des Koaxialkabels und der Masse



  Instandsetzung

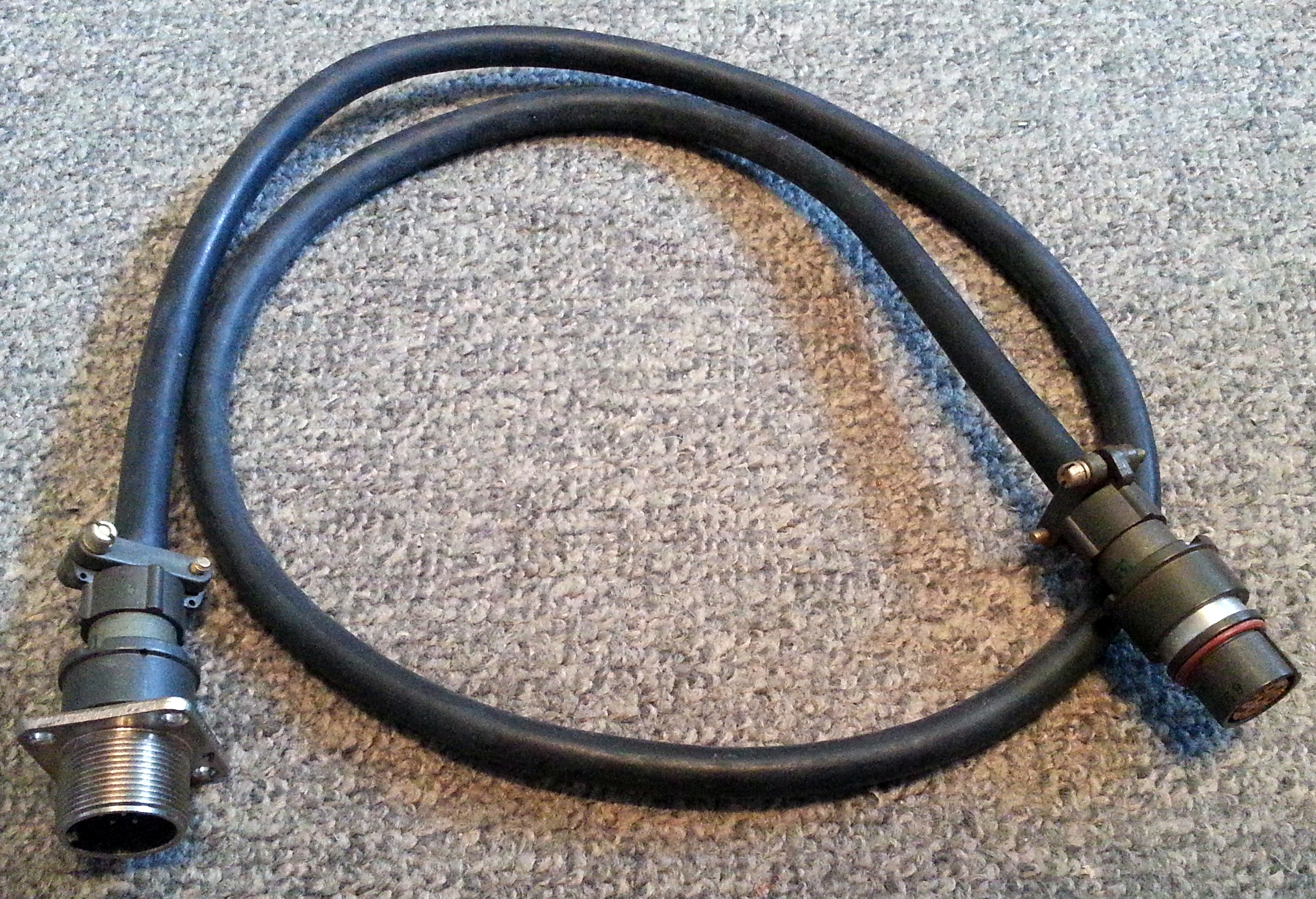

Das Adapter-Kabel zum abgesetzten Betrieb des SEG15D von der DC-Quelle hat sich bewehrt.
Achtung die Transistor-Gehäuse des Netzteils führen Spannung. Kurzschluß-Gefahr bei Aufstecken auf SEG15D ohne Gehäuse, Pappe dazwischen, hilft aus Erfahrung, oder das DC-Kabel verwenden.
Seg15D DC Kabel

  Fehlerbild: kein RX/TX  Signal nach kurzer Betriebszeit, [20.02.2014, mkn]

  verzerrte RX-Wiedergabe, offensichlich Frequenzversatz, Störmodulation
  Empfangssignal mit Clarifier-Oszillator OK

  danach komplett Ausfall RX-TX, Frequenzaufbereitung rastet nach wie vor mit dem Clarifier-Oszillator ein, bei RIT=OFF, kein Einrasten der PLL, kein Rückmisch-Signal in der Frequenzaufbereitung ---> 28-MHz-Oszillator ausgefallen ---> überprüfen
  28-MHz-Oszillator: kalte Lötstellen wurde schon im Prüffeld "bekämpft" Quarzanschlüße nachgelötet, ok.


  Fehlerbild Peifton im L24 bei heruntergeregelten Empfänger [20.02.2014, mkn]
  ... nicht geklärt

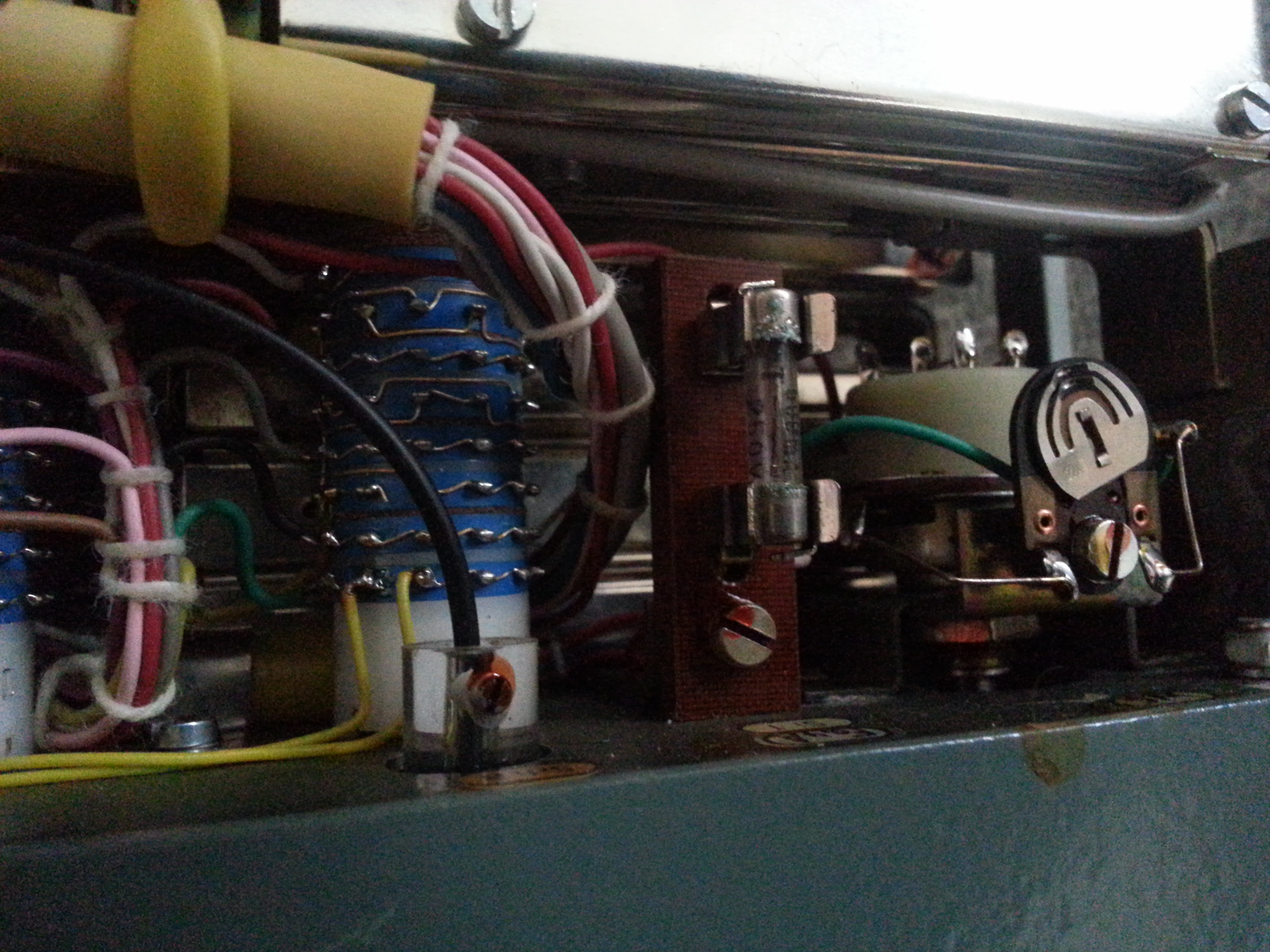

  Feinsicherung
  - Sicherungshalter
- Korrosion der Feinsicherung
Ersatzteile

  ebay.de   --> SEG15D SEG100D RFT
  Funktechnikelemente.de      Ersatzteile. Informationen    ebay-shop ---> http://stores.ebay.de/Funktechnikelemente  umfangreiches Sortiment
Oppermann
  Pollin Elektronic

  Verbindungskabel RFT für MG80 SEG100D EKD100-500 mit Buchse ---> http://stores.ebay.de/Surplus-Elektronik
  OSTRON

  https://www-user.tu-chemnitz.de/~heha/basteln/Konsumg%C3%BCter/DDR-Halbleiter/


  Nutzung des Gerätes
  - 1-kHz-Frequenz-Raster, alles eine Frage der Lebensdauer der Schalter ;-)
   - PSK und weitere digitale Betriebsarten
 - 60-m-Band, die Ausgangsleistung passt auch

  - SEG 15D und HighTec by DM6WAN

  Portabel Betrieb

  Teleskopantenne 2,5 m
  Radials sind ein Muss
Anwender
  https://www.flickr.com/photos/gynti/34900620185/in/photostream/

Videos
  https://www.youtube.com/watch?v=IvBnlUpl7rw

Literatur

Funkamateur
[1] Einseitenband-Sende Empfangs-Gerät SEG 15 D H. Rode FA 7/1975, S. 343










Das SEG 15  ist kein SEG 15 D!
Informationen zum SEG 15

->  Das Sende-Empfangsgerät 15D (SEG15d)
Hr. Rode war der Abteilungsleiter des Entwicklungskollektives (Team), EFE(TEFE)
 - Empfänger-Labor, Hr. Fischer
 - Modulation, Demodulation, Hr. Hans-Georg Liebsch
 - Frequenz-Labor, Hr. Werner Metzger

Hr. Eppen, Hauptabteilungsleiter für KW-Empfänger- und Sendertechnik, EF(TEF)
 - Empängertechnik, EFE(TEFE), Hr. H. Rode
 - Sendertechnik, EFS(TEFS), Hr. Fäseke
 - Konstruktion, EFK(TEFK), Hr. Jordan
 - Sonderbedarfsträger(Verschlußabteilung), EFW(TEFW) ???

Die Stromversorgungen wurden in einer anderen Hauptabteilung EB(TEB) entwickelt.
Die Antennen entstanden in der Abteilung EBA(???) am Standort Müggelheim
Ein Engpass war die Dokumentation. Betriebseigene Druckerei.

Es ist lange her und sicherlich teilweise ungenau.

[2] Das SEG 15 kann mehr Roland Walter, Y45NO, DL7UNO FA 1/1991, S. 50 - gemeint ist das SEG15D
- Clarifier
- Erhöhung der Sendeleistung
- Erweiterung auf 14 MHz, Änderung Leiterplatte, Umverdrahtung des MHz-Schalters

--> FUNKAMATEUR
[3] Das SEG 15 kann noch mehr Thomas Hetland, Y22EL; Frank Sichla, Y51UO, DL7VFS FA 9/1991, S. 524 - gemeint ist das SEG15D
- Umbau des Digitalteils der Frequenzaufbereitung
- Modifizierung des Hauptoszillators
- Änderung am Clarifier, Arbeitspunkt des Oszillators
- Tiefpass
- CW-Betrieb
- Einbau eines 200-kHz-CW-Filters
- 100kHz Durchstimmbereich
- Extra Sende/Empfangs-Umschaltung

--> FUNKAMATEUR
[4] Komfortable Frequenzeinstellung und -anzeige für SEG-100D & Co. Christian Seifferth, DL1AKE, KG8GS FA 7/2005, S. 692
[5] Kurzwellensender, Detlef Lechner-DM2ATD, Peter Finck, Militärverlag der DDR,  1. Auflage, 1979
--> Reprint-Ausgabe beim FUNKAMATEUR, Inhalt

QRP-Report
  Antennenadapter für SEG15D Hartmut Marschner, DG3GAH QRP-Report 4/2012, S. 25

funk
  SEG15D: Fit für Afu Frank Sichla, DL7VFS funk 11/2000, S. 50
CQ DL
  SEG-15D - Das SEG-15D im 10-Meter-Band . . 1991 12/733
  CW-FIlter mit 88-mH-Toroiden für SEG 15 .   1998 7/537





SEG 100 D


  Erweiterung Frequenzbereich (20-m-Band)
  Erhöhung der Ausgangsleistung
  Separate Nutzung der Endstufe
- Steuerungsabläufe durch ESS 100


CQ DL
  - Sicherungskontrolle im SEG-100 . . . . . . . . . 2004 5/353






New

  RFT SEG-100 TRANSCEIVER ARDUINO RIG CONTROL VIA USB/SERIAL PORTS by lz1dpn - Eingespeist an Schnittstelle Ausgang Hauptoszillator,
  aber die QRG einzuspeisen ist nur eine Seite der Medaille, da die Steuerung
  der Frequenzbereiche zu lösen ist...
   - https://github.com/LZ1DPN/DDS-RFT-0-30MHz-v1/
   - ATmega328 16M 5V USB Nano V3.0 Micro-controller CH340G board For Arduino






AAG 100 Antennenanpassgerät


  Produktlinie SEG 100 D

  Dokumentationen zum AAG 100


  Nutzung des AAG 100 im Zusammenspiel mit Fremdtransceivern(Sendern)

  Externes Steuergerät Google AAG100 externes Steuergerät

   "Steuergerät  für das Antennenanpaßgerät AAG 100" by Matthias Voigt, ex Y24SO,
  CQ-DL 09/1991, S.551-552


  Steuergerät DL1AKE


  Steuergerät für Antennenanpassgerät AAG 100, 160 -10m  by DL1SQL
  http://www.r25.de/index.php/hardware-entwicklung/christian-koppler-steuergeraet

  Neues Steuergerät für den AAG-100 Tuner von RFT by HB9DDF

  AAG-100 Bediengerät Video


Christian-Koppler by DC4JG
  Alternatives Steuergerät zum Christian Koppler by DG4HAS

  Christian-Koppler nach DL3LAC by DH4YM


  "Arduino steuert Antennenkoppler"
 DL1AKP, FUNKAMATEUR 67(2018) H. 10, S. 938-941
- Antennenkoppler auf Basis des AAG100


Ergänzende Bilder, Software, Bedienungsanleitung und Platinenlayouts als PDF- und TARGET-Dateien zum Beitrag findet man im FUNKAMATEUR-Downloadbereich
"Arduino steuert Antennenkoppler"
FA 10/18, S. 938
dl1akp_arduino_antennenkoppler.zip (1,2 MB)   FUNKAMATEUR


  Antennenkoppler auf Basis des AAG100 aus dem SEG100 Veröffentlicht im FUNKAMATEUR Heft 10/2018 S. 938 ff.


  https://www.youtube.com/watch?v=bq6jXxyzaw4 BG-AAG100
  https://www.ebay-kleinanzeigen.de/s-anzeige/antennenanpassgeraet-antennentuner-aag-100-von-rft/910877156-168-7529


HF LM 50 Ω
  50 Ω HF-Leistungsmesser 03
50 Ω RF-Powermeter 03

  HF LM 50 Ω
TYP 4442.39
FABR. NR 83/216.00163
MASSE   kg
Hersteller: VEB FUNKWERK KÖPENICK
  Bestehend aus: Meßkopf, Anzeigeeinheit
  Frequenzbereich: 1,6 MHz -30 MHz
Impedanz: 50 Ohm
  Maximale Leistung: 150 W
  Messbereiche
  P Wirk. 150 W
   real
P Wirk. 50 W
   real
R Rückl. 40 W
   reflected
P Vorl. 50 W
   incident




EKD 300

  Reparatur EKD 300 Netzteil  by DL7VHF
  Allwellenempfänger EKD 300 - VEB Funkwerk Köpenick  Schaltpläne
  EKD 300 Reparatur
  RFT EKD 300 RX Modifications  by OK1FIG
  EKD Unterlagen, etc, ..>http://radioklub.solvayovylomy.cz/ dl6lim.darc.de/ekd300.html


  S. Blechschmidt (Y21YO), EKD 300 - amateurfunkfreundlich, Funkamateur, 1991 H.8 S. 468-469

Jochen Jirmann (DB1NV), Dynamische Abstimmung für den EKD 300, CQ DL 1995 H. 8 S. 594-595


U600
  DF1SF  UF600 Umbau



U700


DG0OGG --->  Amateurfunk mit dem System U700

Download-Seite von DG0OFE für U700-Bastler

Umbau der Geräte aus der Serie U700 von RFT by DL3BLA
  DF1JSF  UFS772, UFT771 und mehr
  DL2OAM Umbau U700

  Umbausatz 40 W für PA der 2-m-UFS-721
  Ersatzteile funktechnikelemente.de

UM 7-2/7-3

  Tischmikrofone, vorgesehen für ortsfesten Betrieb   Zubehör zum System U700
  Hersteller: RFT VEB Funkwerk Köpenick
Erzeugnis-Unterlage: 8122.027-90001 Eu, Ausgabe 1/1981




Schallwandler: piezoelektrische Sprechkapsel S 700/40-02 mit integriertem Verstärker Hersteller: VEB Fernmeldewerk Nordhausen
Google RFT S701
  Sprechtaste (UM 7-3: Sprechtaste gegen zufällige Berührung geschützt)
  Übertragungsbereich: 300-3400 Hz
  NF-Spannung: 200-400 mV
Anschluß: Kabelbuchse RS10


UFT420

  - Hersteller: Funkwerk Dresden
  UFT420


Transworld Radio


Transworld Radios Information exchange for owners of Transworld TW100 series radios. YAHOO! Group ---> RF Radio Transmitter

ITT

ITT Cannon Steckverbinder

Gesucht werden Stecker für Verbindung RAT100 und RT100/MP

4 Stifte, Schraubverschluß, Kennzeichnung des Steckers
ITT Cannon 12+  4389 CA3106E1 2SA10P
Digi-Key
Google ---> CA3106E12SA10P

RACAL
   VRM-4554,  HF SET REBADGED TRANS WORLD RT100/MP

  CONVERSION OF TWO WAY MOBILE RADIO FOR AMATEUR RADIO USE  by  G1JWG

Groups

  Military-Radio-Runde Rundentreff: Dienstags, 19:00 Uhr(local),
QRG: 3675 kHz+/- qrm; ungerade Woche: J3E,  gerade Woche: J2A
http://www.greenradio.de/
  Army Radio Sales

Equipment
  Private Sammlung militärischer Funkgeräte
  Crypto Museum   -> military radio equipment FWK Funkwerk Köpenick



Modification of HAM Radio Equipment



  mods-ham.com
  mods.dk - Modifications for radioamateur
  RadioModifications YAHOO! Groups




Updated on 19. April 2022.
