TESLA  GRID DIP METER RESONANZ- MESSGERÄT BM 342A   [26.10.2012, mkn]




Resonanz-Messgerät, Grid Dip Meter

- Grid Dipper
- Absorptionsfrequenzmesser
- Interferenz-Frequenzmesser
- AM Generator 50 Hz Modulation

Frequenzband-Auswahl: 9 Steck-Spulen


Kauf: Versorgungskontor, Berlin
Preis: 493,22 DM [DDR]
Datum: 19.11.1971
Lieferumfang: Gerät BM 342A
- 9 Spulen für die einzelnen Frequenzbereiche
- 1 Kassette(Tragetasche)
- Manual (CZ, RU, EN)

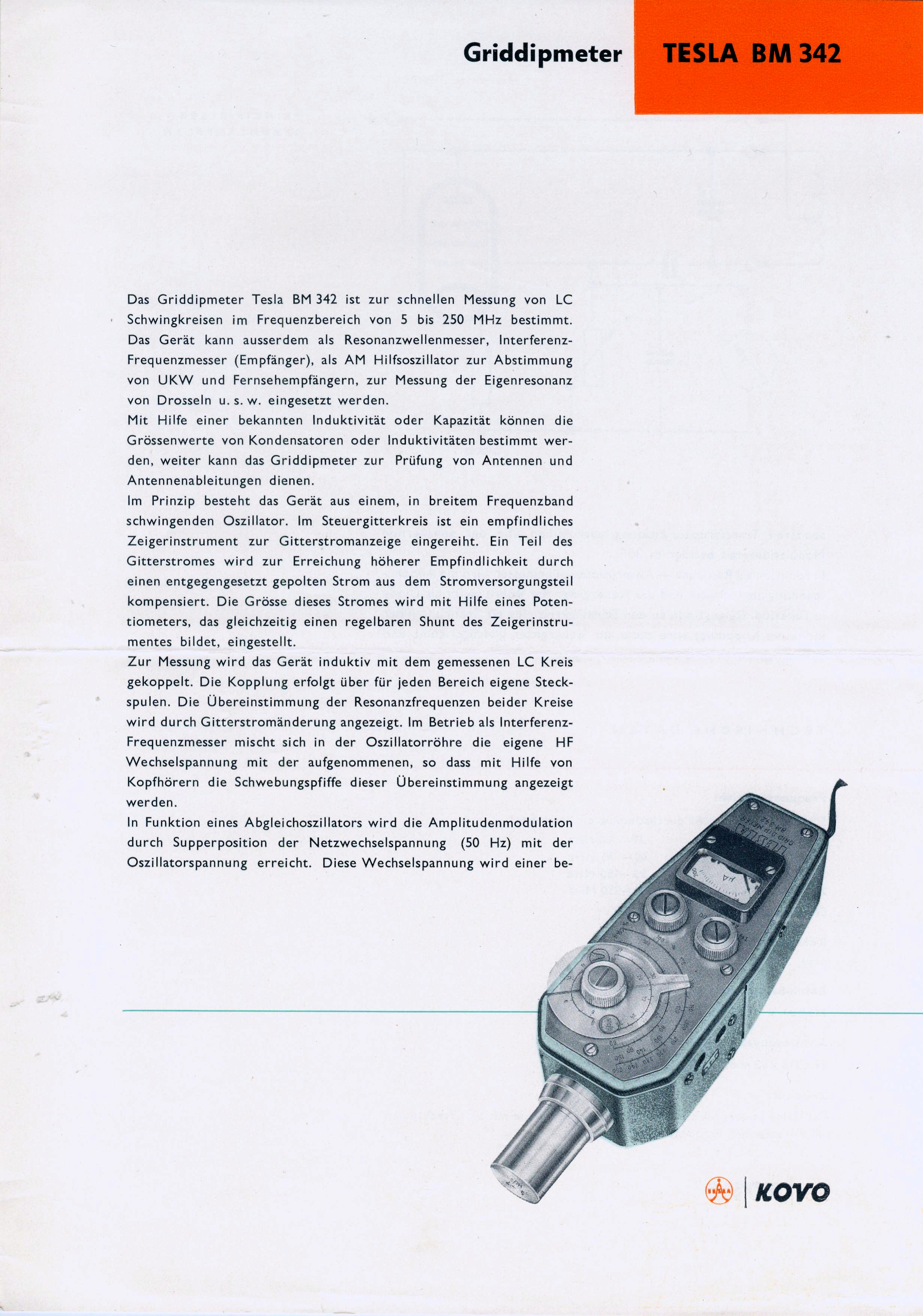

- Datenblatt TESLA BM 342 (DE)
TESLA BM342A

  TESLA BM342A

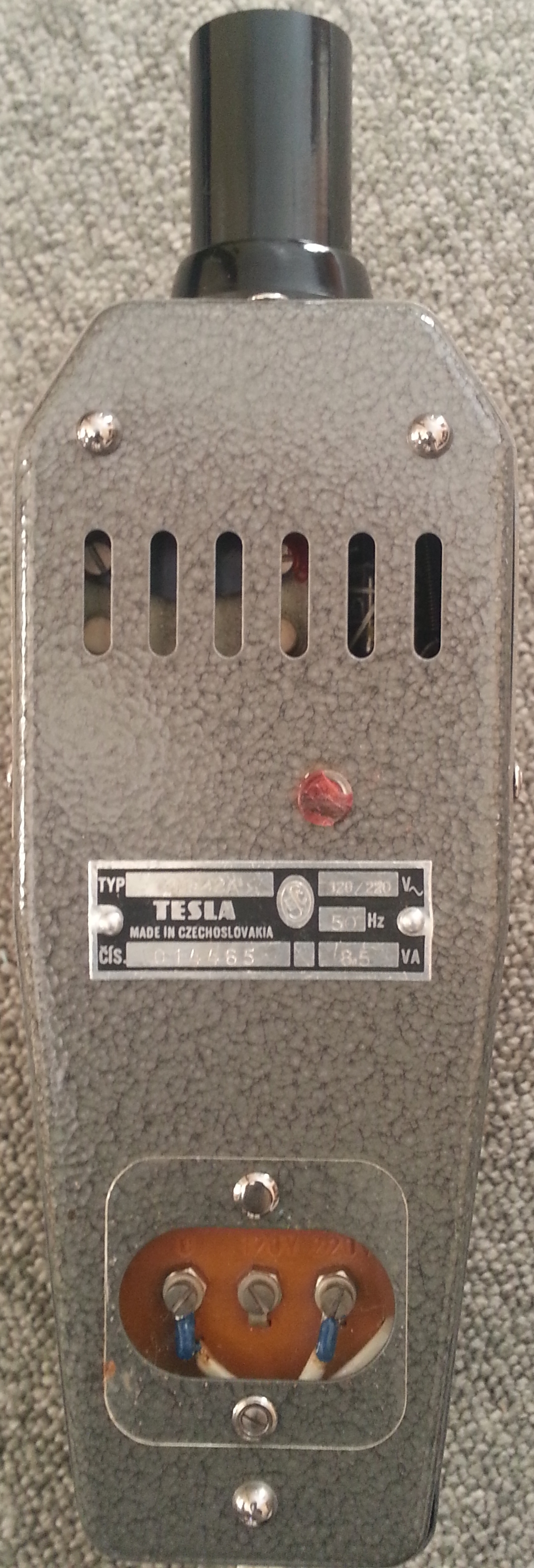

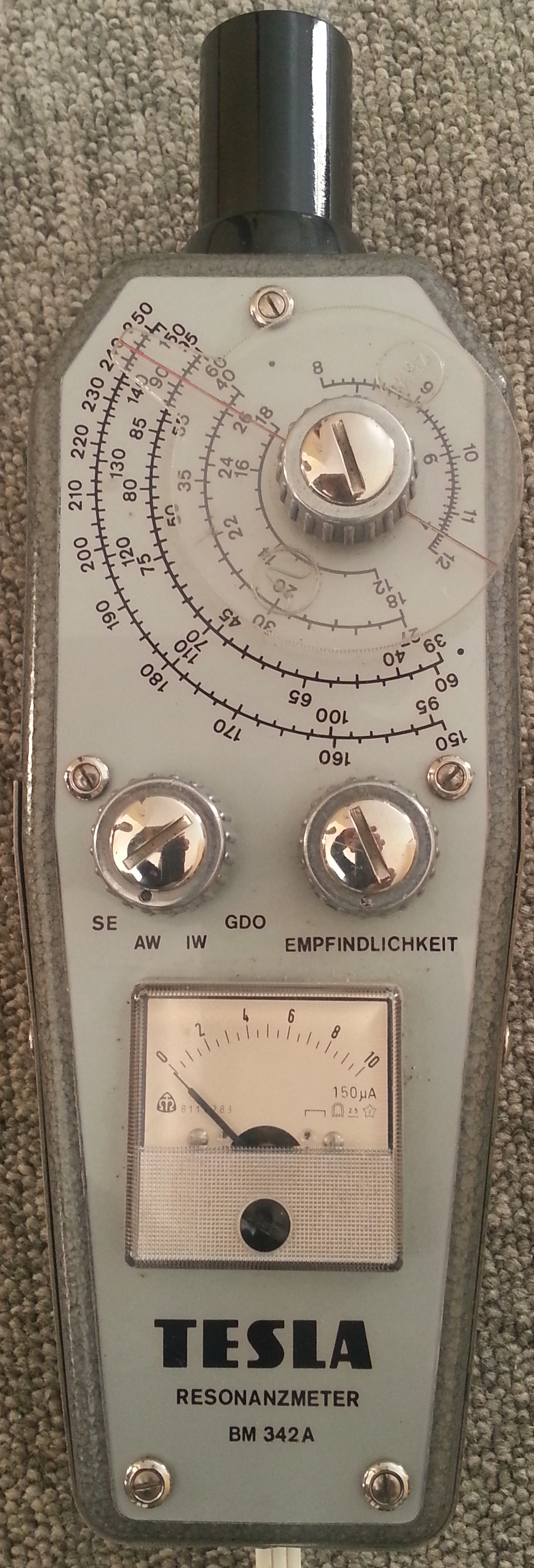

  TESLA RESONANZMETER BM 342 A

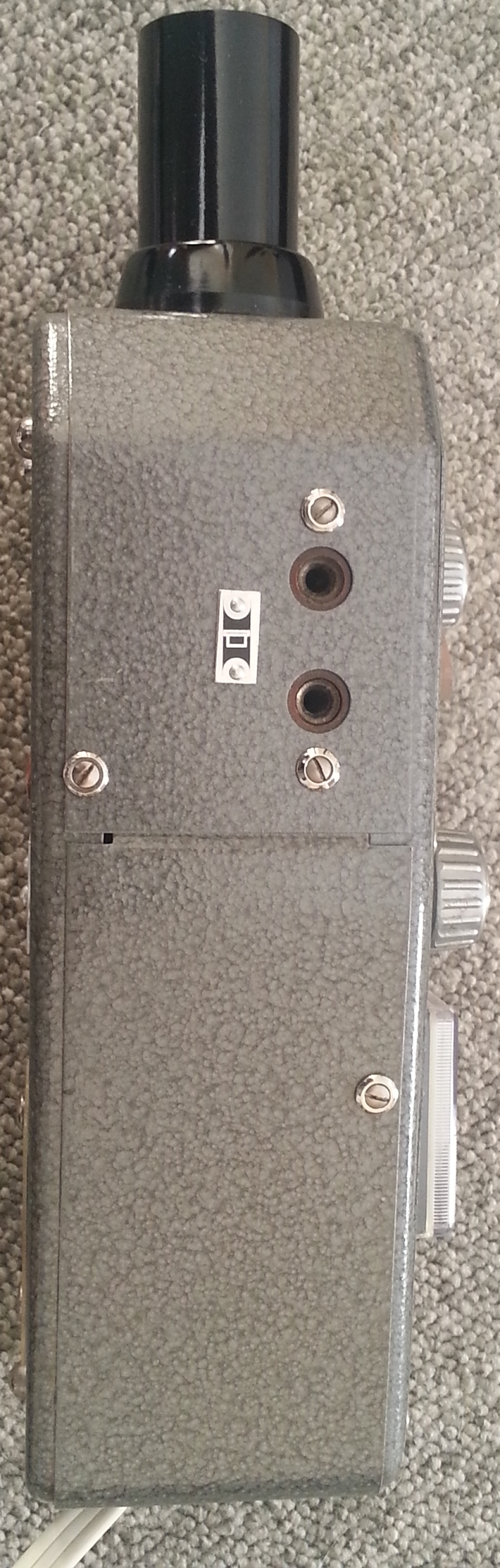

  TESLA RESONANZMETER BM 342 A Side   TESLA RESONANZMETER BM 342 A

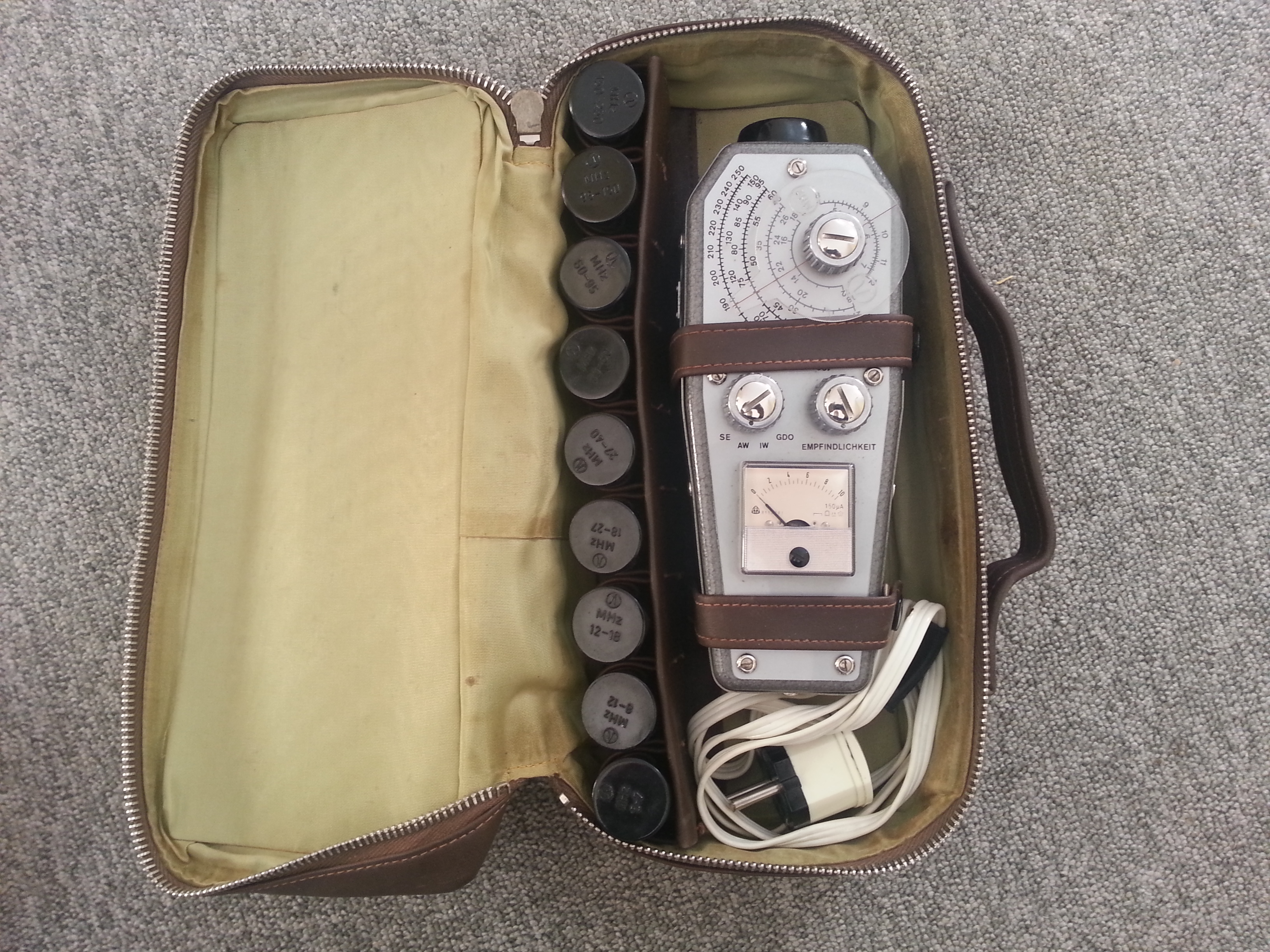

  Praktische Tragetasche: BM342A



  Technische Daten

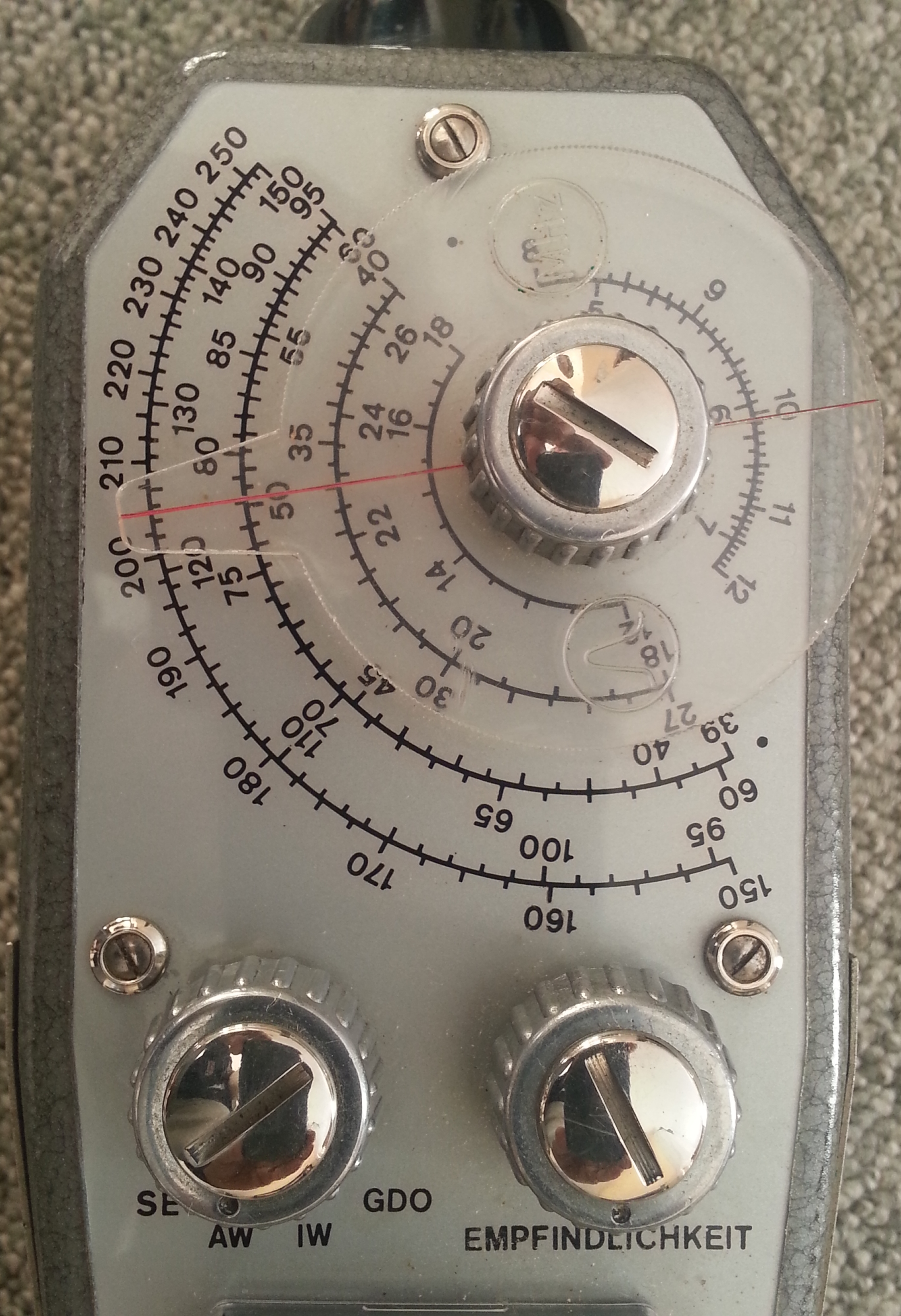

  Frequenzbereiche, durchstimmbar
  5 - 250 MHz(Gap 7 - 8 MHz) unterteilt in 9 Bereiche
 ---> BM 342 hat nur 8 Bereiche

Teilbereiche
      5 -    7 MHz
      --------                             Gap 7 - 8 MHz
      8 -  12 MHz
    12 -  18 MHz (fehlt beim BM 342)
    18 -  27 MHz
    27 -  40 MHz
    39 -  60 MHz
    60 -  95 MHz
    95 - 150 MHz
  150 - 250 MHz

  Frequenzgenauigkeit ± 2 %
  Netz 220 V oder 120 V AC,  ± 10 %, 50 Hz
  Leistungsaufnahme max 8,5 VA

  Abmessungen 90 X 320 X 140 mm
  Gewicht 1,2 kg
  Umgebungstemperaturbereich
  für Betrieb +10 - +35 oC
  für Transport -25 0C bis +55 0C, verpacktes Gerät
für Lagerung -25 0C bis +55 0C, verpacktes Gerät
  Röhre 6Ж1П
  Diode KY 130/900
  Instrument M. P. 40 -150 µA

  Spulen sind gekennzeichnet mit der jeweiligen Seriennummer des Gerätes

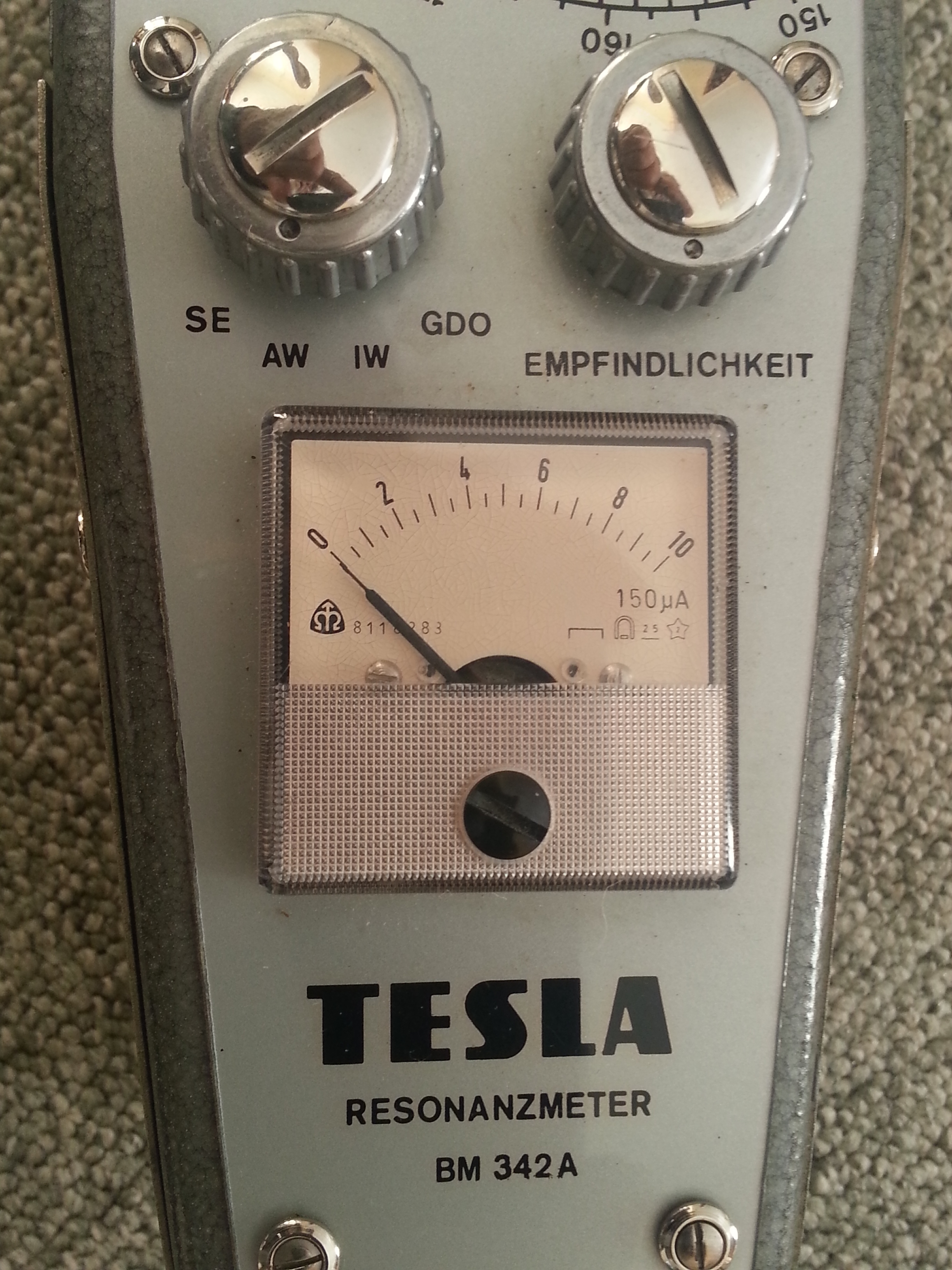

  Mode
  GDO Dip-Meter
  IW Interferenzwellenmesser, Schwebungswellenmesser
  AW Absorptionswellenmesser
  SE Signalgenerator mit 50 Hz AM Modulation, m: zirka 30 %





  Ausführliche Beschreibung, Schaltbild  ---> Resonanz-Messgerät  HU Berlin

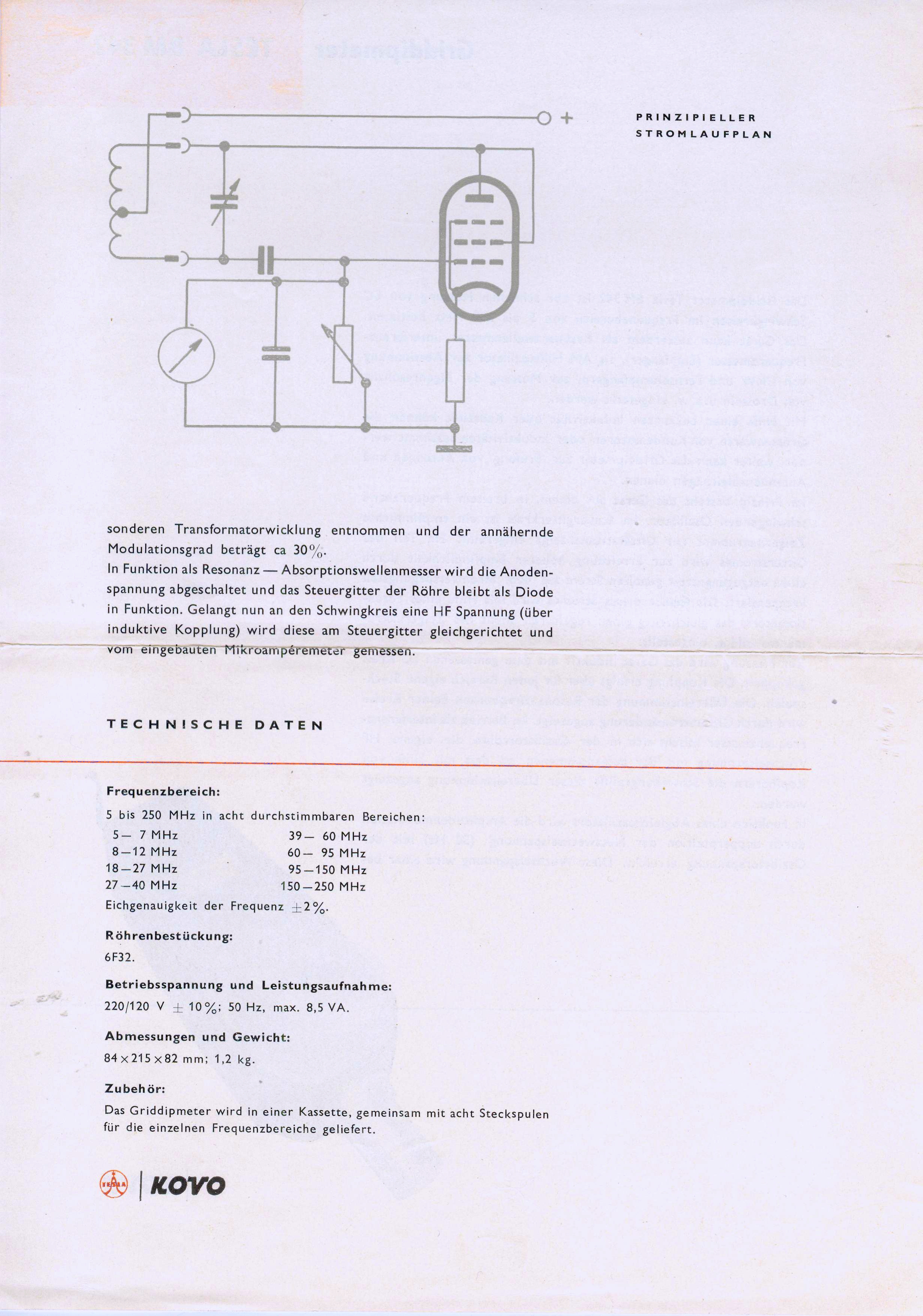

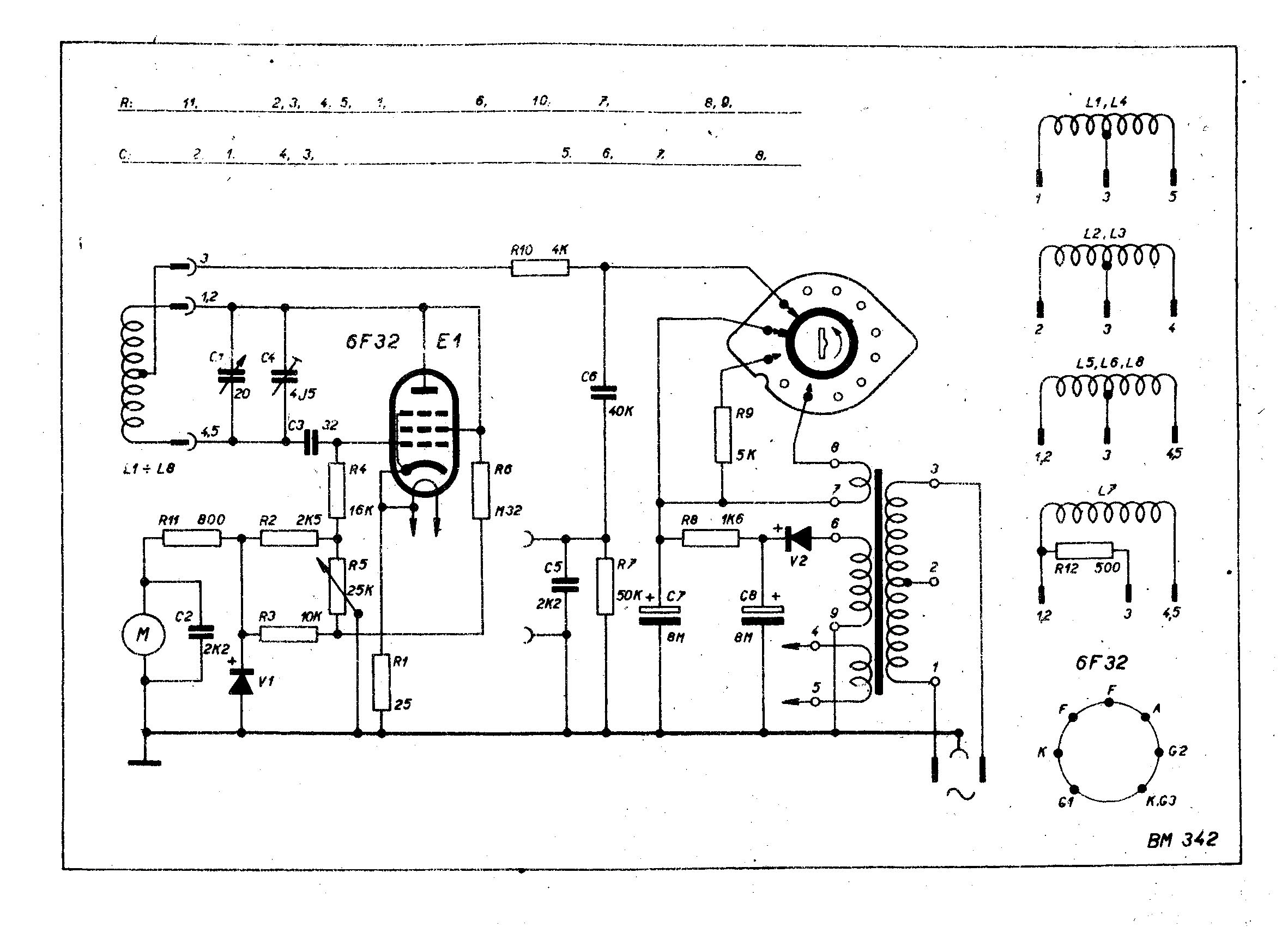

- Schaltbild BM342A
- Röhre 6ShP1, EF95


User Manual --> BM 342

Oldradio.cz  --> Schaltbild BM342


-
Datenblatt


Datenblatt


  Tube, Röhre 6Ж1П
  Äquivalente Röhren TESLA 6F32
    EF95

  Usage, Verwendung

  Mode
  GDO Dip-Meter
  IW Interferenzwellenmesser, Schwebungswellenmesser

 Interferenzwellenmesser, Überlagerungswellenmesser,
 heterodyne wave meter, гетеродинный волномер
  AW Absorptionswellenmesser

Absorptionsfrequenzmesser
  SE Signalgenerator mit 50 Hz AM Modulation, m: zirka 30 %

Signalgenator AM Modulation

  GDO  Dipper

  GDO Grid Dip Oscillator einfacher Signal-Generator
  Abstimmung, Bereich, Steckspulen
  Empfindlichkeit
  Kopfhörerausgang hochohmig, niederohmiger Kopfhörer




  Ankopplung GDO an Meßobjekt

  Linkleitung

Lobby-Arbeit ist wichtig, Kopplung mit der Umgebung, dem Meßobjekt, verschiedene Linkleitungen

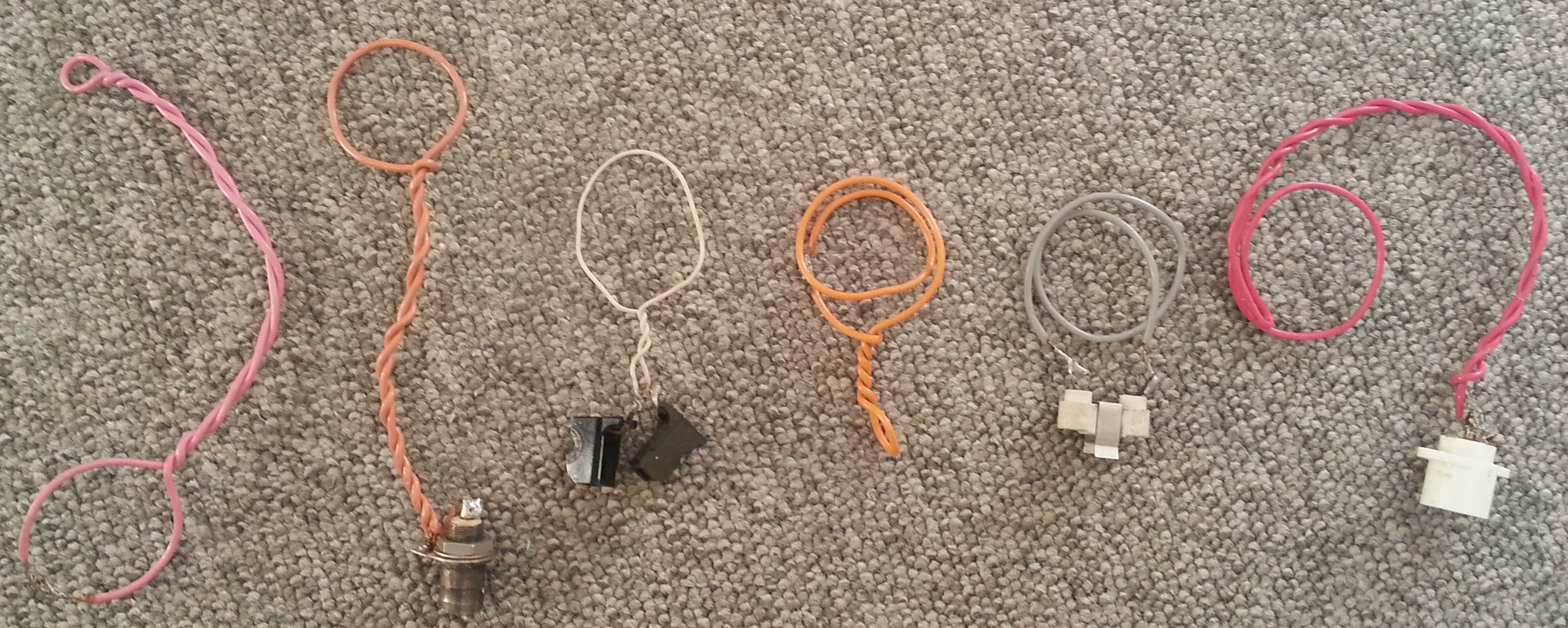

 TESLA RESONANZMETER BM 342 A  Links


  Bestimmung der Ausgangsleistung bei 10 MHz

  Aufbau: Linkleitung mit einer Koppelwindung und BNC-Buchse, externes 20 dB-Dämpfungsglied

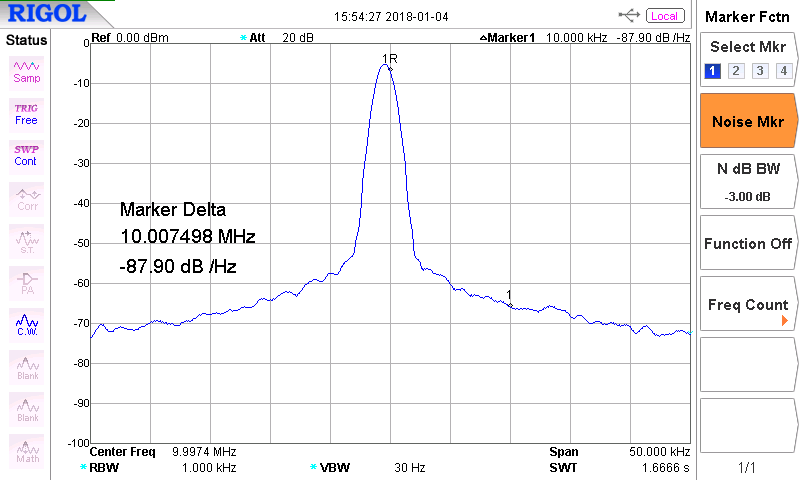

  Bestimmung der Ausgangsleistung: F:10MHz, Pout: -5 dBm+20 dB(externes Dämpfungsglied)=+15 dBm


  Max. Signal am oberen Ende des Spulenkörpers.
Bestimmung der Ausgangsleistung: F:10MHz, Pout: -5 dBm+20 dB=+15 dBm

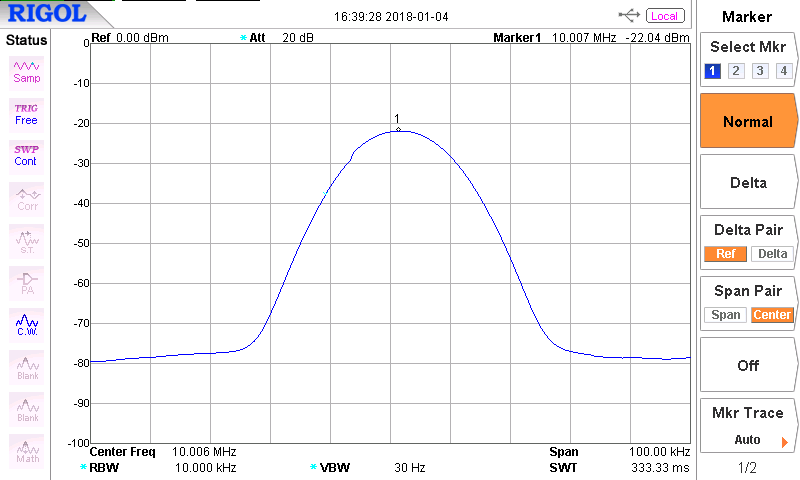

  Versatz der Koppelwindung zur unteren Position (Versatz: 38 mm))
- minimales Ausgangssignal, u
ntere Auskoppelposition Pout= -22.04 dBm +20 dB= -2,04 dBm















  Tutorial / Basics of a Dip Meter
  DipIt, the revolutionary Dipmeter of the German QRP Club
  YouTube ---> Dip Meter
  The Dipper by IZ7ATH
  Measurements Model 59 grid dip meter
  GRID DIP METER by YO4RLP



To Do



Grid Dipper, Dipmeter
Fotos
Usage of equipment
Eng. User Manual
FM Demodulation UKW 2m möglich?
Signalgenerator
Oszillator für Ringmischer

Kopplung zur GDO-Coil



  Anschluß Oszilloskop an Kopfhörerausgangg
  Frequenzzähler angekoppelt zur genaueren Frequenzanzeige
  Impedanz-Messung Meß-Brücke, Dipper als LO
  Nutzung Grid Dipper
