Gehäuse



  - es gibt bisher noch keinen allgemeinen Vorschlag für den Einbau der Baugruppe in ein Gehäuse, aber schon zahlreiche Lösungen

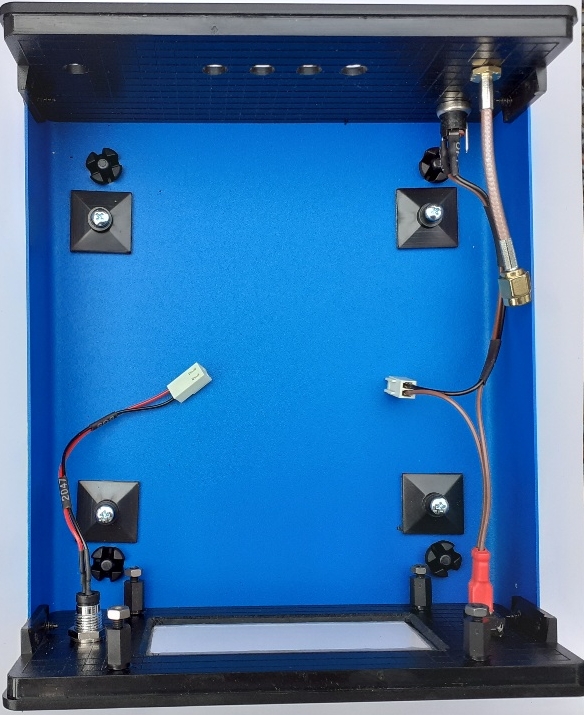

Das erste Lösung entsteht. Erwin, DK4BX, DARC A20, FACW

Außenmaße des Gehäuses: 164 mm x103 mm x53 mm, Profilgehäuse: Boden mit Seitenwänden, obere Wand wird eingeschoben

PCB 1.0
10 MHZ ENE OCXO
NEO-6M
TiP: 1 kHz

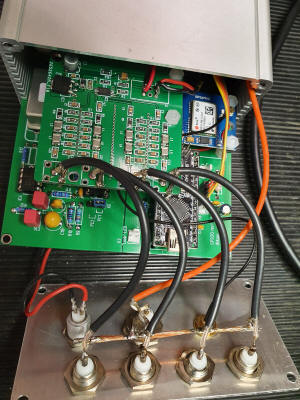

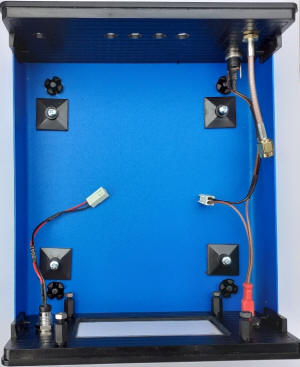

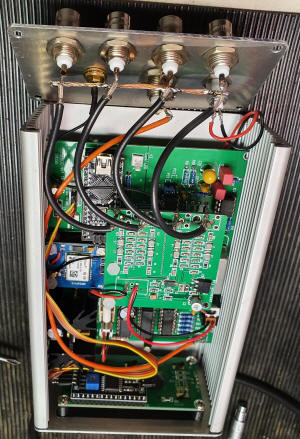

Fotos: Erwin, DK4BX

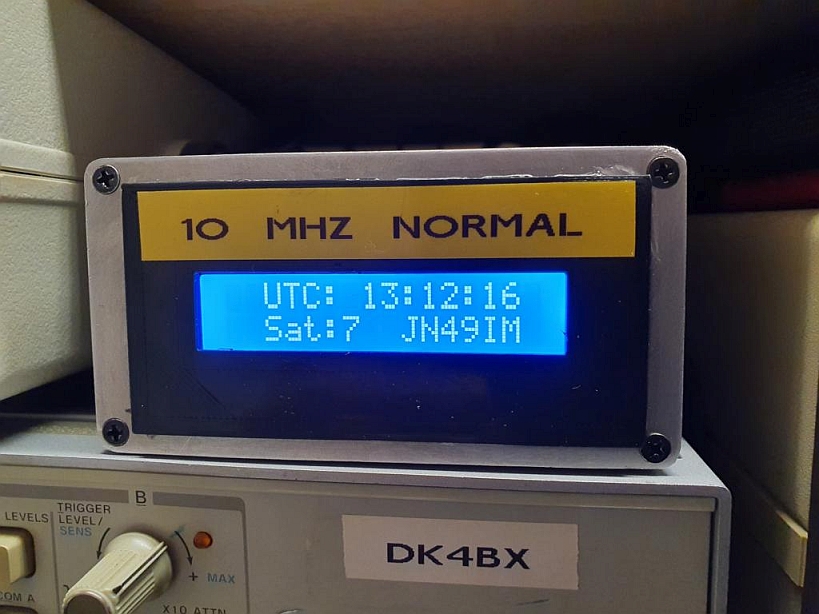

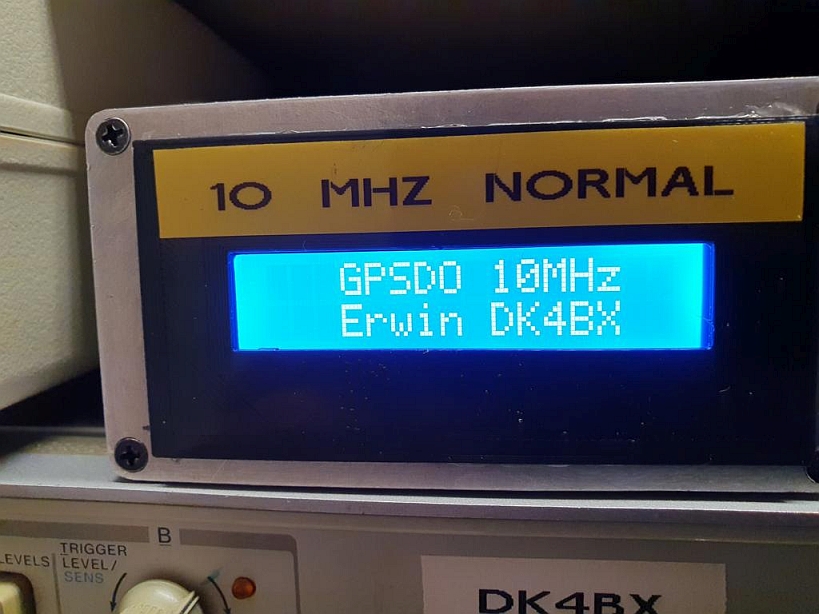

- Display-Ausschnitt ist gefräst.

Fotos: Erwin, DK4BX

Der sGPSDO versieht seinen Dienst im Shack von Erwin, DK4BX.

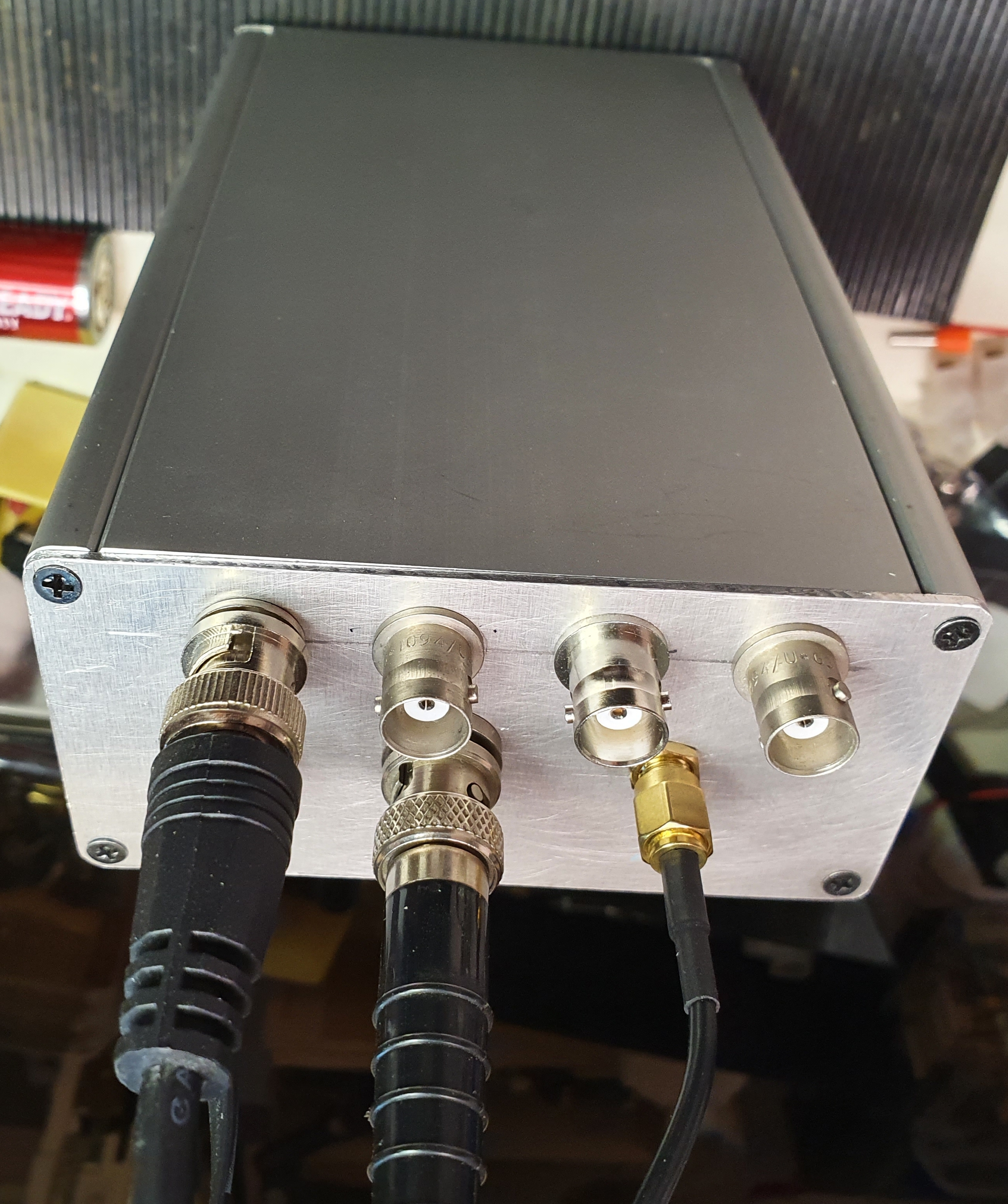

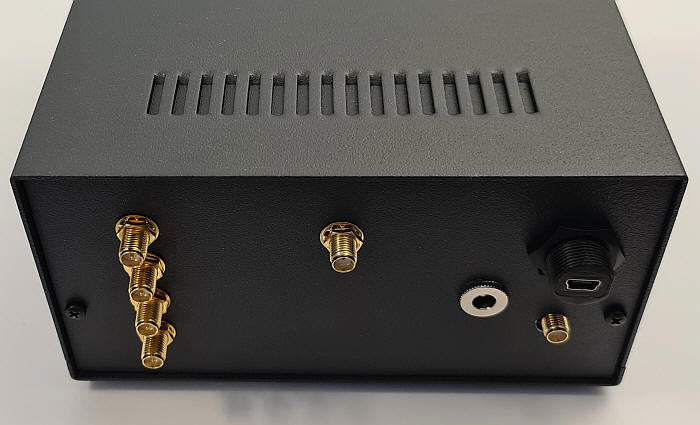

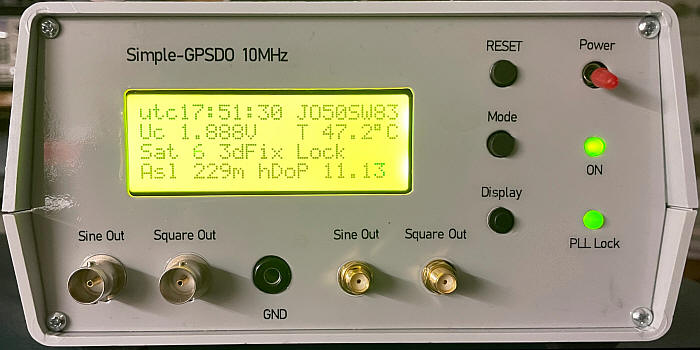

Obere Reihe im Bild: 4*BNC 10 MHz, Sinus
Untere Reihe
- DC-Anschluß verdeckt
- Mitte: 10 MHz, Rechteck,
- Links: GPS-Antenne, SMA-Buchse

=============================================================================================


Hier die Lösung vom Heinz, DC5WW. Tnx für die Bilder und die Anregungen.











Fotos:DC5WW

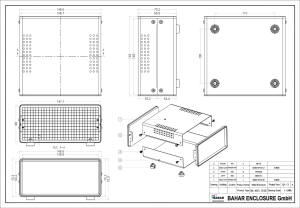

Gehäuse-Bezug             Bahar Enclosure GmbH

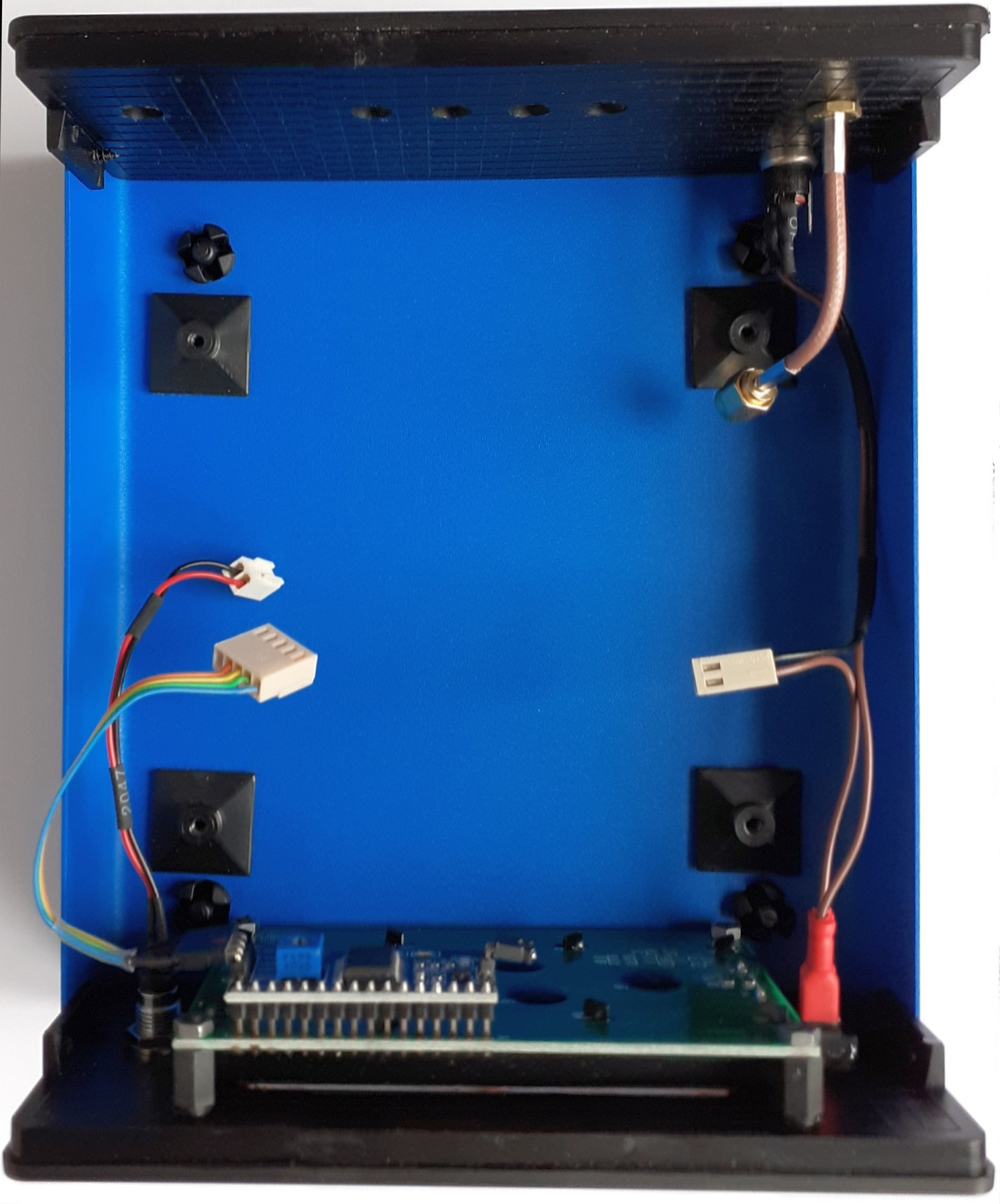

Foto: DL7UKM
Design und Ausführung: Heinz, DC5WW

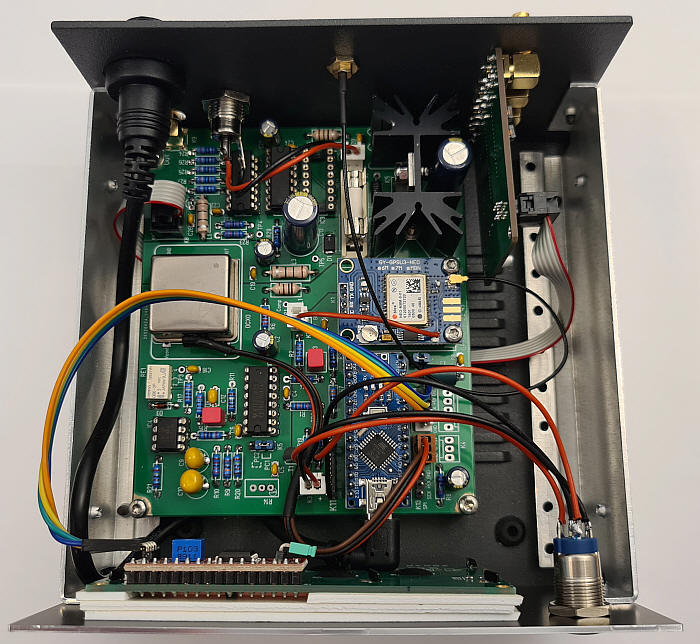

- Buchsenleiste zu K7, die Positionen der Federkontakte-Plus und Minus sind zu tauschen!
  Diese Aussage gilt nur für das linke Foto!!!


- Massekontaktierung der zwei Halbschalen???
- Front- und Rückseite: Kunststoff
- Zwei Halbschalen, Eisen, lackiert
- Front- und Rückseite: ABS-Kunststoff
- Abmessungen 150*70*170 mm
- Farbe: wählbar

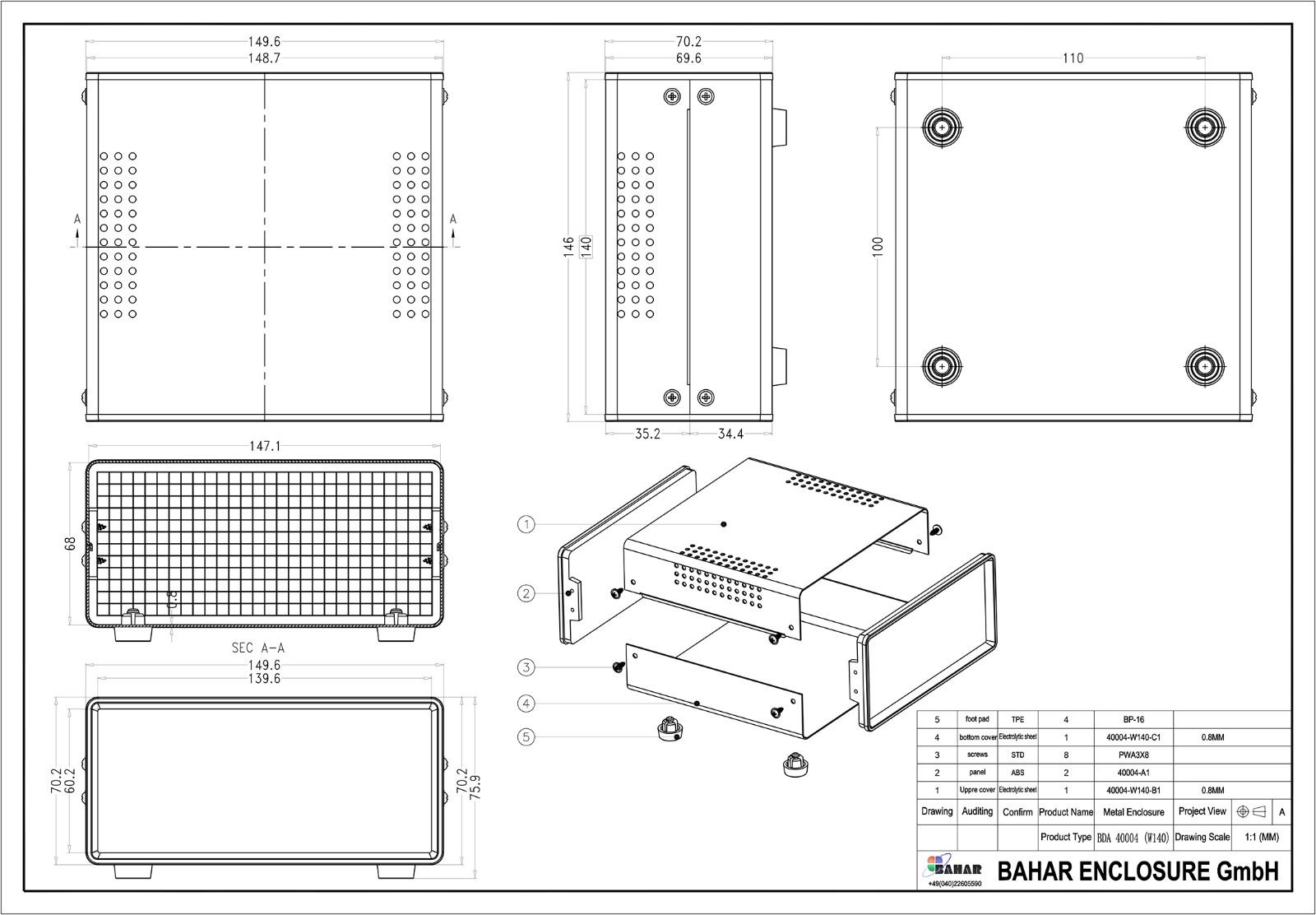

Typ Nr. BDA 40004-A6 W170

- Zwei Halbschalen, Eisen, lackiert
- Front- und Rückseite: ABS-Kunststoff
- Abmessungen 150*70*170 mm
- Farbe: wählbar



=============================================================================================
Heinz, DC5WW

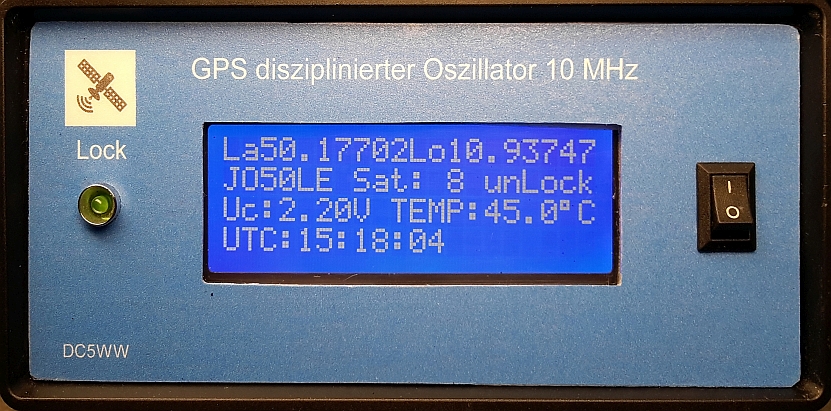

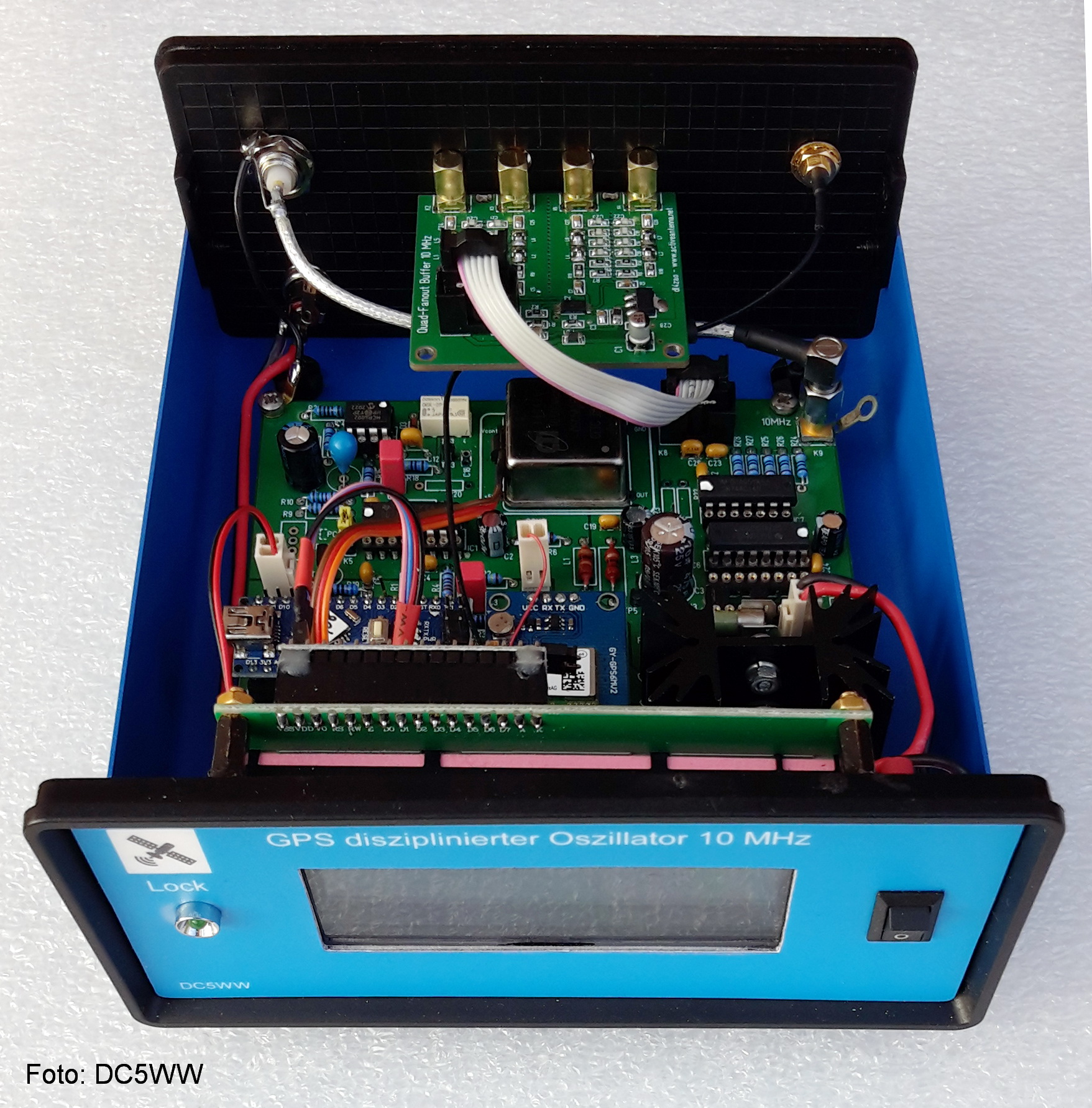

25-MHz-sGPSDO mit abschirmenden Gehäuse, Aufbau: OM Heinz, DC5WW

 Verbesserte Entkopplung der GPS-Antenne vom breiten 25-MHz-Spektrum
  (Harmonische stören den GPS-Empfang).
Foto: DC5WW



=============================================================================================


ChrisK

-
Tnx für das Bild an Chris K		 AG00013_.gif (7874 Byte)

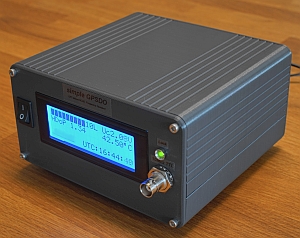

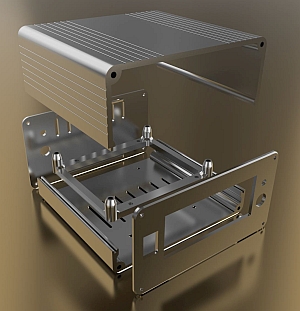

- Gehäusekomponenten mit 3-D-Drucker erstellt

Tnx für das Bild an Chris K

-> simple_GPSDO_Case.zip Informationen zum Druck




=============================================================================================

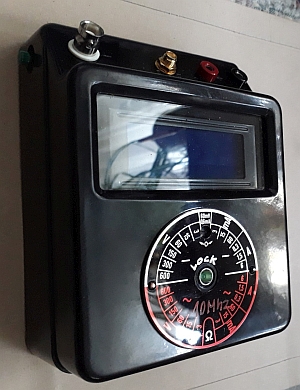

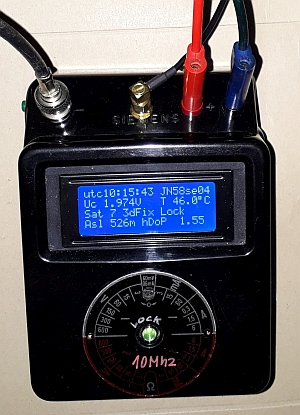

Manfred, DG9MPD



Bilder: Tnx to Manfred, DG9MPD		 AG00013_.gif (7874 Byte)

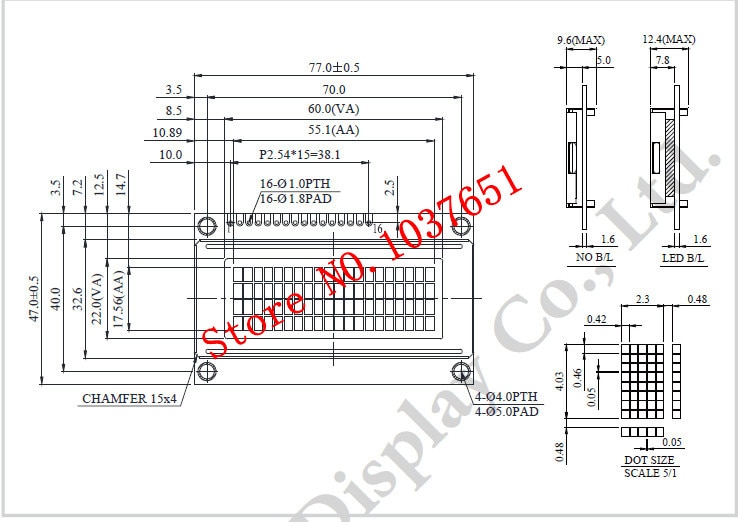

- kleineres vierzeiliges LCD Display

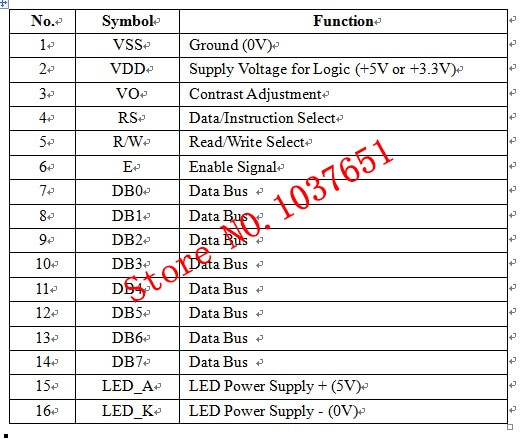

  - 2PCS Small Mini size 20x4 lcd display 77*47mm Blue 5v 2004E instead WH2004D PC2004 C|display 5v|display 2004display lcd - AliExpress

Modellnummer: WH2004D


Quelle: Internet



=============================================================================================


Customised case kit by QRP Labs


- black anodised aluminium, dimensions 122 x 45 x 160mm deep

Nicht für den s-GPSDO hergestellt, aber durchaus brauchbar für eine zweizeilige Anzeige.
Anzeige: LCD 16*2 Zeichen
Bedienelemente auf der Frontplatte:
 - Power, Schalter ON/OFF
 - Taster. Edit
 - Schalter( links Oben)
 - Taster(links Unten), Menu



=============================================================================================

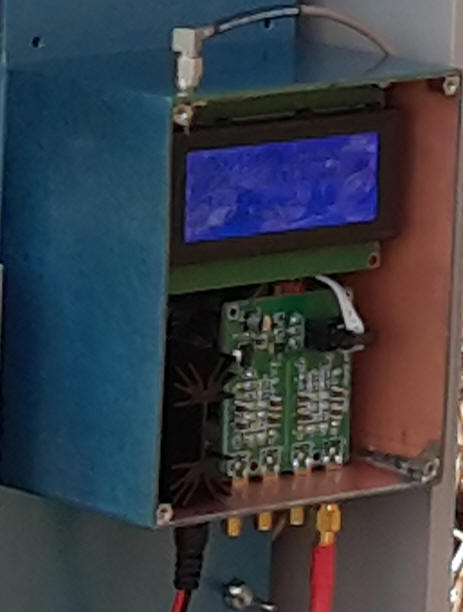

Jan B.

Foto: Tnx an Jan B.

Gehäuse: TEKO AUS23 Gehäuse Serie AUS/KL, 198 x 178 x 90 mm
              Datenblatt



Druckschalter Display    YT-1208-YD, 12x8 mm, Ein/Aus Bestellnr.: 420972  Pollin

Schalter rastend ein/aus

=============================================================================================

RAFI 107.205 Drucktaster 0,1A-24VAC 1x (Ein) Ø11/9,1mm ws

=============================================================================================

Chris Dindas DG8DP www.dg8dp.de

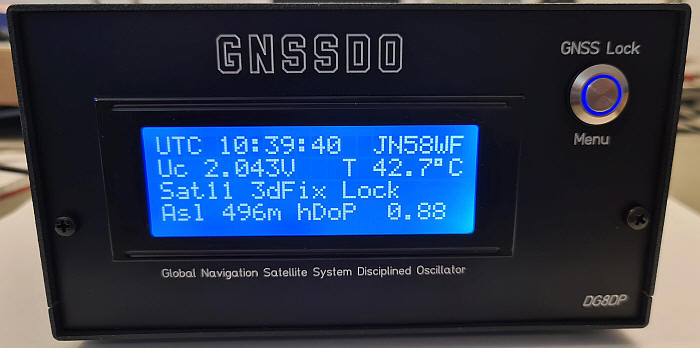

Foto: DG8DP		 GNSSDO
unter Verwendung eines NEO-M8M

GNSS Lock
- Anzeige durch die Beleuchtung der Menu-Taste

- Menu-Taste

- Auswahl der Funktion Forced Holdover ON/OFF oder Auswahl der Anzeige in der unteren Zeile

 - ASL hDoP
 - Lo La Koordinaten
 - Datum , Betriebszeit
 - Backlight OFF, ON
Chris schreibt: "Frontpanel ist von Schaeffer, dort lasse ich alle meine Frontplatten fertigen, passt dann gut zu meiner DP-Line Der Displayausschnitt ist absichtlich so groß gewählt damit ich das Display ohne weiter Schrauben von hinten einkleben kann. Ich benutze
aus dem Modellbau Servotape, das ist ideal und klebt über Jahre richtig gut. Eine LED für den Lock gibt es kombiniert mit dem Taster.
Ich finde die Front so schön aufgeräumt."		 Ja, da kann ich nur zustimmen. DL7UKM


Foto: DG8DP		 LED-Drucktaster, Ringbeleuchtung blau 12 V, Ø12 mm, 2 A/48 V  Pollin

- Abmessungen


Drucktaster Druckschalter Edelstahl 19mm Beleuchtet 12V LED Taster Schalter Rot Ebay

Foto: DG8DP		 - ext. USB-Buchse

-Alu-Gehäuse 150x150x80  KN-Electronic

 - Artikelnr.: E20-35-03_150x150x80

Frontplatte bei Schaeffer AG gefertigt, unter Verwendung der SW "Frontplatten Designer"


=============================================================================================

 - Gehäuse

 Einbau der Leiterplatte in ein Gehäuse ist nicht nur eine ästhetische Angelegenheit der Abgeschlossenheit des Gerätes(Projektes),
 sondern hat auch eine funktionelle Bedeutung zur Erzielung von angestrebtem Qualitätsdaten.
 Anforderungen an das Gehäuse
 - geschlossene und stabile, verwindungsfreie Ausführung, Reduktion schneller äußerer Temperaturschwankungen
 - Achtung mit Lufteinlass-Öffnungen in der Nähe des OCXO oder GPS-Modules
 - Temperaturgleichgewicht des OCXO, innerhalb der Warm-UP-Zeit, und der anschließenden Temperaturverteilung(thermisches Gleichgewicht)
    aller Wärmequellen innerhalb des Gehäuses
 - möglichst elektrisch leitendes Material, HF-Schirmung


- Gerätefüsse
