This page is still under construction, I am using it as my electronic
notebook. To Do It's time to finalize and sort the content on this page, but ...! ;-)
Bauelemente, Baugruppen
Quarzoszillator
Autoren: Bernd Neubig & Wolfgang Briese
Franzis-Verlag Feldkirchen 1997
ISBN 3-7726-5853-5
Ansonsten finden sich dort weitere zahlreiche
interessante Literaturstellen und Schaltungen.
Informationen zu Quarze, Oszillatoren, Quarzfilter, etc.
- Phase Noise and Jitter in Digital Electronics
- HF-Praxis+4-2020+IV.pdf
- hier betrachtet aus der Sicht der Ausgang-Signalform
- HF-Praxis 4-2021 II.pdf
- Technische Information
Reichelt
Datenblatt
- Datenblatt
- Interpretation der Beschriftung auf dem Gehäuse(Marking)
MMD Hersteller: MMD MMD Monitor/Quartztek Frequency Control Products, ILSI
MB050H MB: 8-pin DIP
Supply Voltage: +5VDC
050: Frequeny Stability ± 50 ppm (part per million)
H: Poutput HCMOS
25.0000MHz Frequency 25.0000MHz
Punkt 0045 S Punkt: Markierung für pin 1 ?
Pin-Belegung
- 1 N/C Not Connected
- 4 Case Ground
- 5 Output
- 8 Supply Voltage
Stromverbrauch: max 30 mA
- MBH Series Oscillator
- Quarzoszillator - C-Mos/TTL-kompatibel
• Frequenz: 25,000000 MHz
• Frequenztoleranz: ± 100 ppm
• Temperaturbereich: 0 bis 70 °C
• Speisespannung: 5 V
• Ausgang für 2TTL oder 10 LS-Gatter

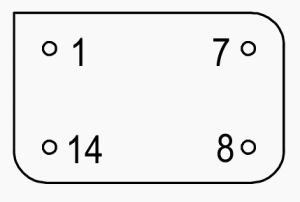

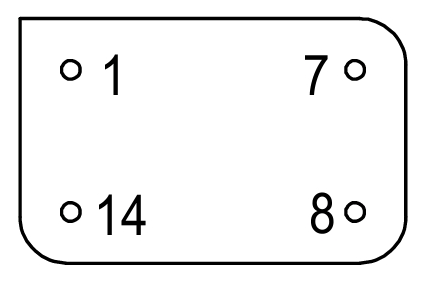

Anschlüsse:
· 1 nicht beschaltet
· 7 Masse
· 8 Ausgang
·14 Speisespannung
Hersteller Auris, Artikelnummer des Herstellers : AQO 14 25 MHz
- Oszillator-Knowhow
- LFSPXO009437Bulk.pdf
- HCMOS
- HCMOS Design Considerations TI 2002
- General Interfacing Solution
-
voltage-controlled crystal oscillator
- https://www.digikey.de/de/pdf/c/connor-winfield/t-tv-tcxo-vctcxo
- temperature-compensated crystal oscillator
- https://abracon.com/Oscillators/ASTX-H11.pdf
- Connor-Winfield, 27 MHz
Source:
Datenblatt- http://www.cti.ac.cn/en/Product%20and%20Service/Component/Freqency_Control_Com/2013/0723/28.html
OCXO VC-OCXO OC-VCXO DOCXO
temperaturstabilisierter Quarzoszillator
oven-controlled crystal oscillator
OCXO's angeboten.
Es lohnt sich u.a. bei ebay vorbeizuschauen und man wird verschiedene interessante, nicht nur preislich, Angebote finden. Einkauf aus zweiter Hand, bevor der nächste lokale Wiederverkäufer seine Schnäppchen zu erhöhtem Preis weiterverkaufen möchte.
*Hewlett-Packard Company, **Hewlett-Packard Laboratories
40,8 °C • +/- 1,5 °C
-kurze Einführung
- Der innere Aufbau eines VC-OCXO
- zahlreiche Design-Hinweise zur Platzierung des OCXO auf der Leiterplatte
- Umwelteinflüsse, Zugluft, Wärme, etc.
- gute Einführung, Übersicht
- ADEV
- Phase Zero Crossing
- mehrere Application Notes, z.B. auch TCXO
- https://picclick.com/OCXO-NDK-ENE3311AB-100MHz-Square-wave-5V-281729676152.html
- NDK Nihon Dempa Kogyo Co., Ltd. (NDK)
- EOL Products End of Life
- 9325D_NSA3403A_e.pdf
Anhaltspunkt: Abmessungen ->
- NH26M26LB 10 MHz, 5 V
- NH26M26LC 26*26*12,5 mm3 , 10MHz,5 V
Hauptanwendungen:
Mobile phone base station(5G CU, 4G BBU)
IEEE1588, synchronous Ethernet clock (SyncE)
Optical transmission system
Stratum 3E
Synthesizer
Timing and synchronization measuring equipment
GNSS-DO
Audio
Hinweis auf Verwendung ENE3311
- Measuring Time Takes Time

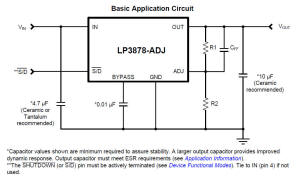

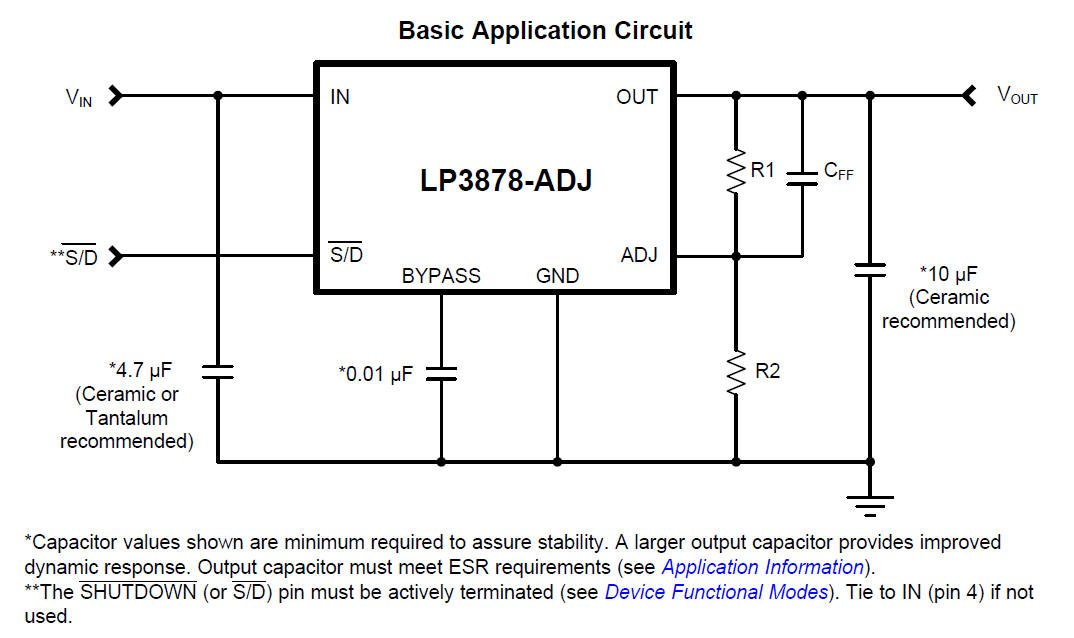

- DC-Speisung LDO, Control Voltage, schematic
- Anfrage bei NDK
- technische Daten erhalten
- 10 MHz OCXO Teardown (NDK ENE3311A)
- Application Note
- ENE3311
- Lieferung: 27.02.2019

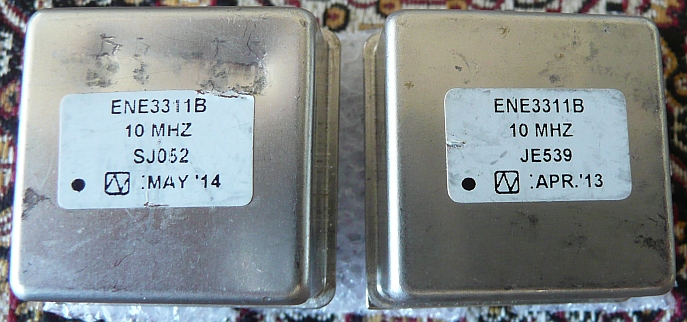

- Lieferumfang: 2 OCXO's ENE3311B, 1 Kugelschreiber
Spannung am unbenutzten Pin? Nichtdeklarierte UREF?
- Ausgangsspannung und Frequenz
- Betriebsspannung: 5 V
- Regelspannung: offen, für die nominelle Frequenz sind 2 V nötig
- Strom bei Einschalten 464 mA
- Strom im geheizten Zustand 154 mA, reduziert sich noch mit der Betriebszeit auf 126 mA
- Frequenz: 9999,9894 kHz
- Last Tastkopf:
- Ausgangsspannung und Frequenz
- Betriebsspannung: 5 V
- Regelspannung: offen, für die nominelle Frequenz sind 2 V nötig
- Strom bei Einschalten 462 mA
- Strom im geheizten Zustand 143 mA, 134 mA, -> 138 mA
- Frequenz: 9999,9901 kHz
- Last Tastkopf:
- 02.02.2020
- ENE331B, MAY 14: OK, 1,53 V
- ENE331B, APR 13: OK, 1,53 V
Achtung, Zähler freilaufend!
- LT 1790 BCS LDO-Regler, fest, 4,1 V, SOT-23-3, Datenblatt Reichelt
- ausverkauft 07.03.2019
- Ausgangsspannung 4,096 V
"4.096 V ELECTRICAL CHARACTERISTICS The l denotes the specifications which apply over the specified temperature range, otherwise
specifications are at TA = 25°C. CL = 1µF and VIN = 4.6V, unless otherwise noted."
- 0.1Hz ≤ f ≤ 10Hz 60 µVP-P
- 10Hz ≤ f ≤ 1kHz 89 µVRMS
- Datenblatt
- Temperature Coefficient ... ±100 ppm/°C
die Belastbarkeit der Referenzspannngsquelle beachten!
- Tipps

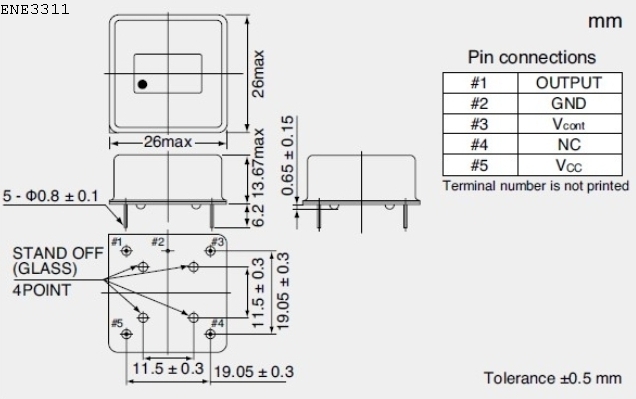

NDK ENE3311
LM4140 High Precision Low Noise Low Dropout Voltage Reference

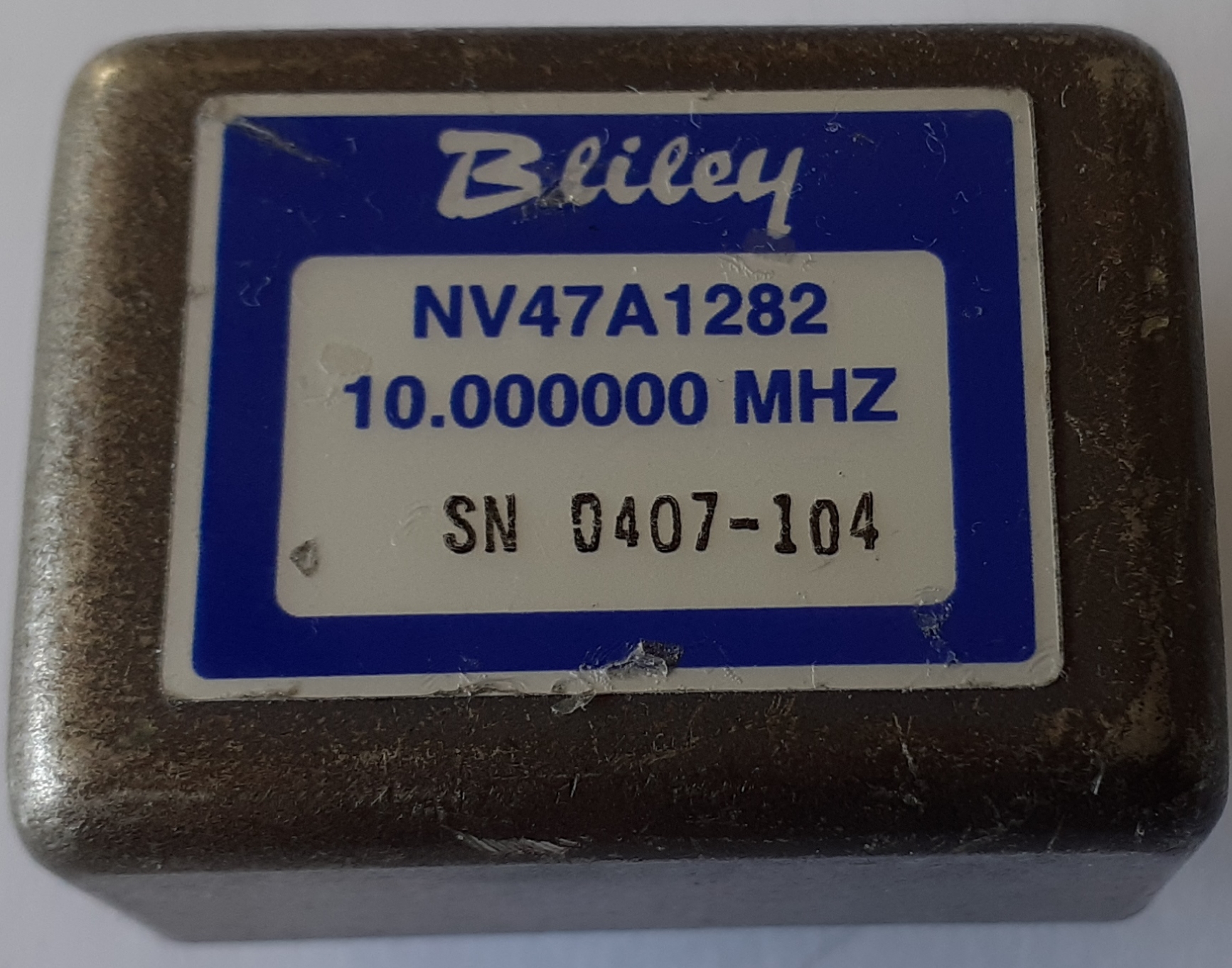

BLILEY
- NV47A1282
- 10.000000 MHZ
- SN 0407 - 104
- SC Cut Crystal OCXO with Electrical Frequency Adjust
- Interne Referenzspannung wird für Frequenzabgleich mittels eines externen Einstellreglers
bereitgestellt
- Betriebsspannung 5 V
- Datenblatt
- SN 0407 - 104
- EFC; Uc=2,137 V @ 10 MHz

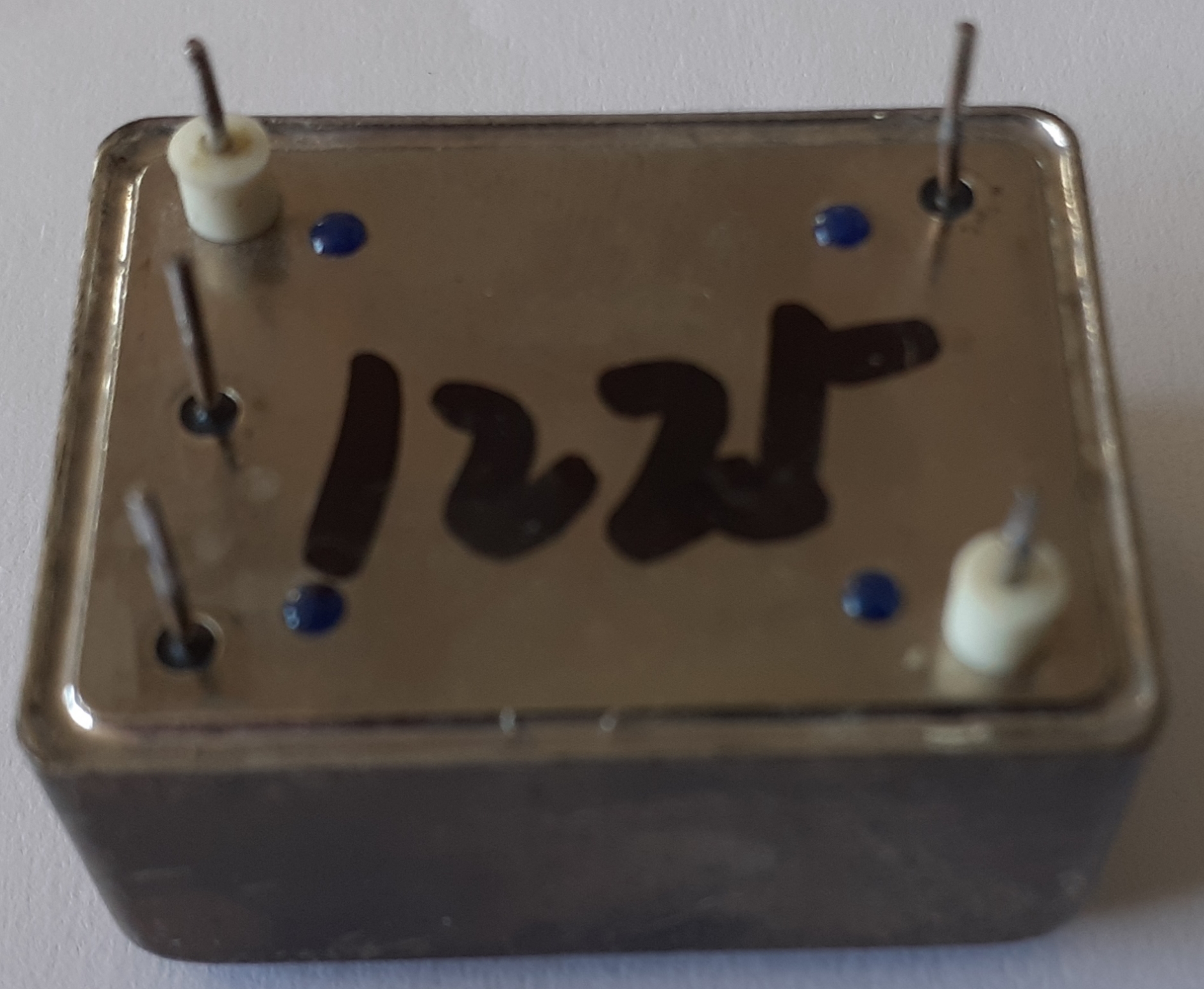

Isolier-Abstandsstücken:
Länge 3,26 mm, 3,2 mm DM
Anschlüsse ungewöhnlich lang, dienen der Entkopplung zur PCB-Oberfläche
- Size: 36*27*17mm Used OCXO
Erhalten: 21.03.2020
- EFC; Uc=1,942 V @ 10 MHz

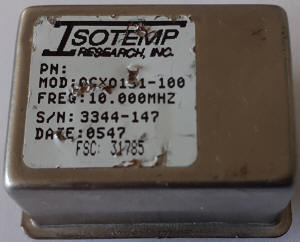

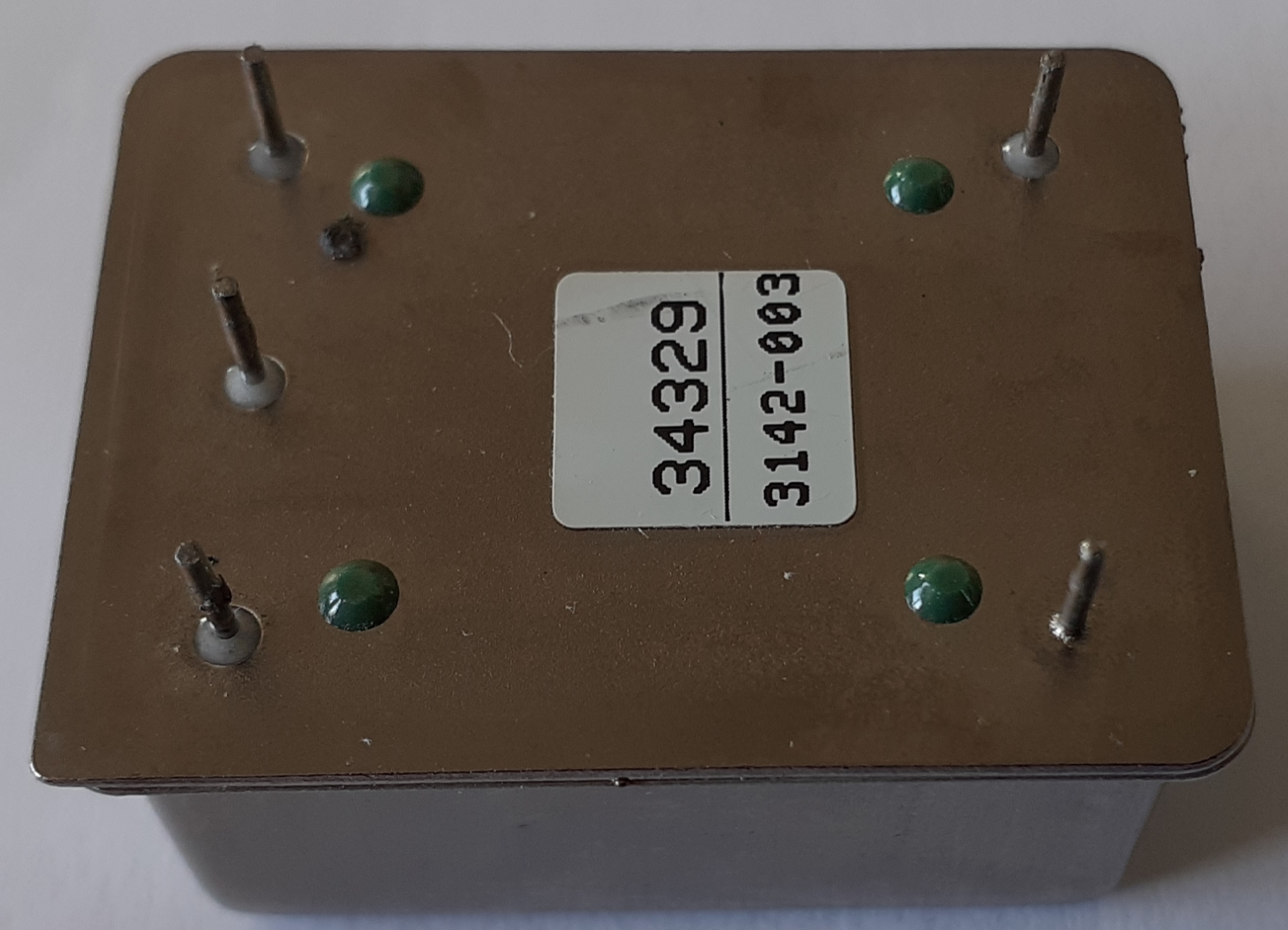

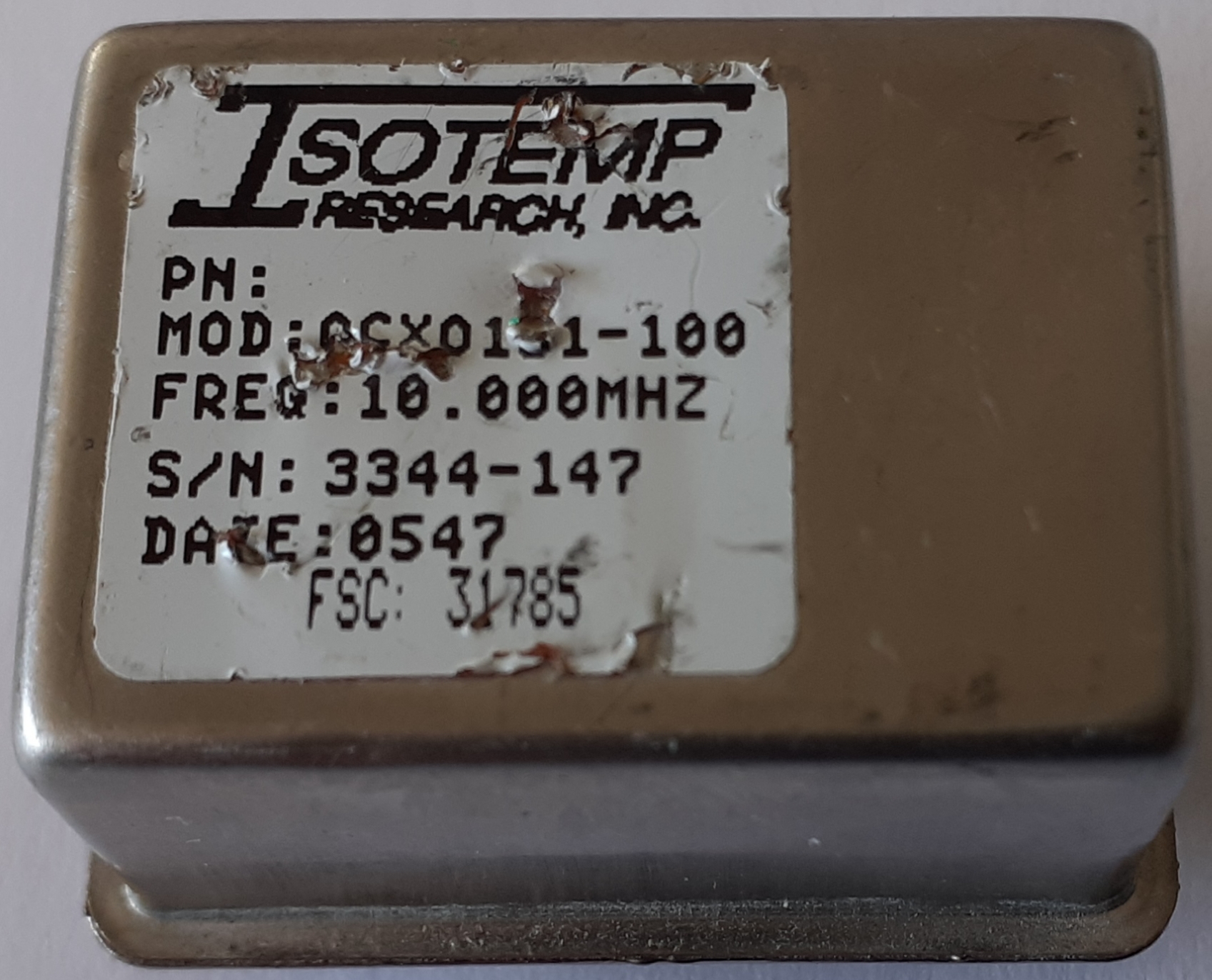

ISOTEMP RESEARCH
- Application Notes hier sind einige interessante Informationen noch als Download verfügbar.[26.06.2020]
- Understanding Ovenized Oscillators
- Oscillator Short Term Stability: (Root) Allan Variance
- ....
Bestellt: 26.06.2020
Erhalten: xx. Juli. 2020
Uc=1,99 V @ 10 MHz
- The OCXO 143 Series from Isotemp Research, Inc. Jan 30, 2009
- OCXO143-1.pdf Sine wave
- OCXO143-3.pdf HCMOS
- Datenblatt OCXO 143
"The OCXO 143 series oscillators are only one inch square and designed for thru-hole mounting. These packages offer much tighter frequency stability than TCXOs and in some cases cost less. Frequency adjustment is by electrical means using a potentiometer or D/A converter. A Convenient voltage reference source is available for this purpose. Your choice of AT or SC cut resonators are available to meet your frequency stability requirements."
- mehr Datenblätter findet man hier

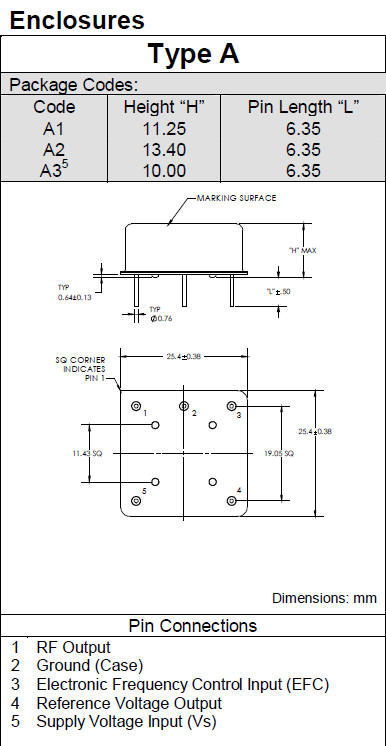

- Pinout
- Messen der Referenzspannung falls vorhanden!
- An "ovenized" 10 MHz crystal oscillator using the Isotemp 134-10 OCXO

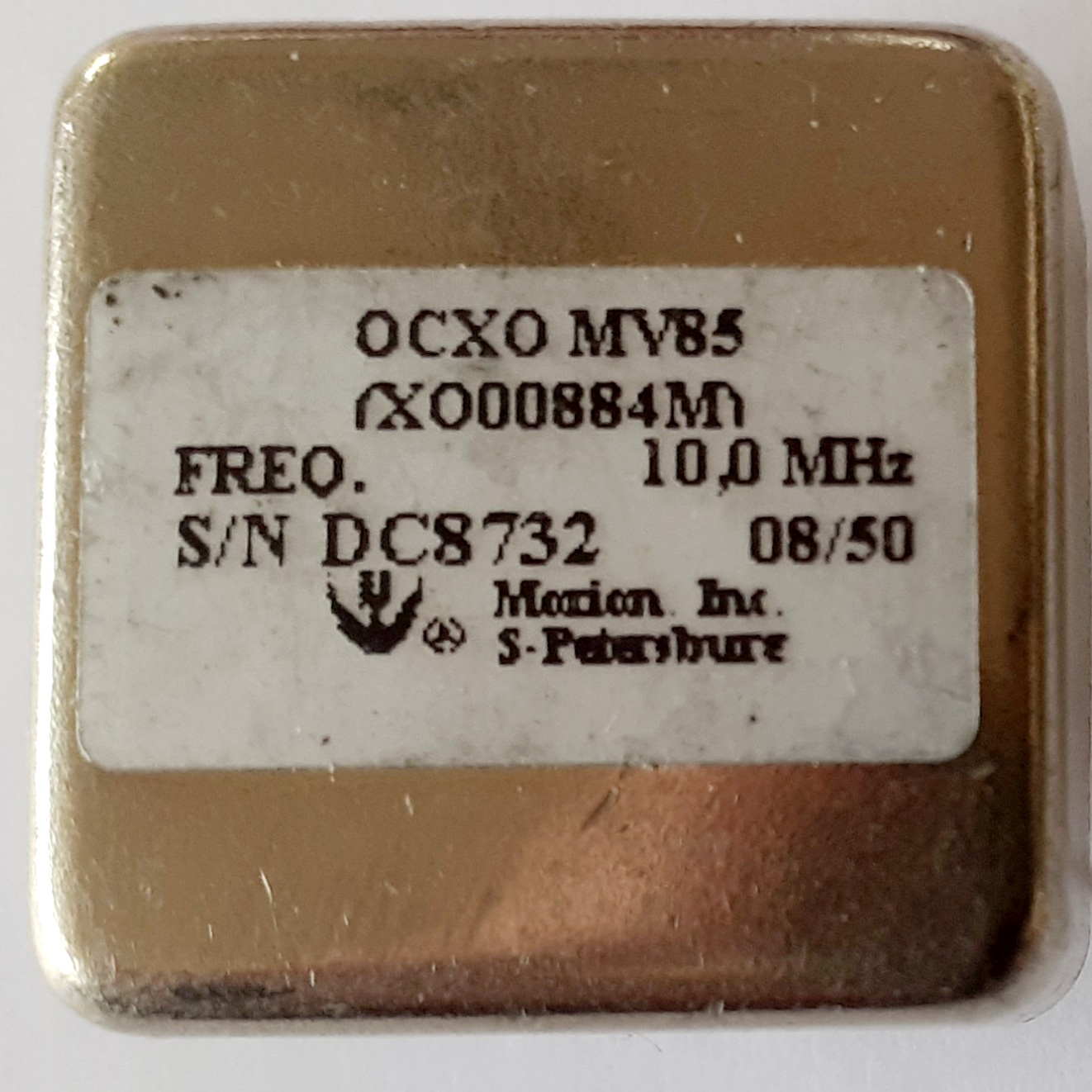

MORION

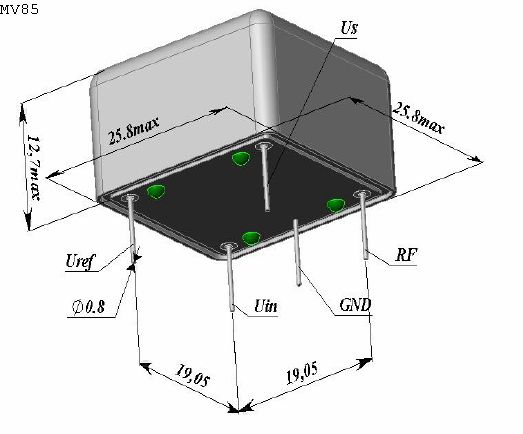

MV85
"Used Morion MV85 5V 10 MHz OCXO SC/Sine *TESTED* Sinewave Crystal oscillator
Conddition: Used/tested
Pin definition:
1 pin output 10MHZ sine wave
2 pin GND
3 pin frequency control
4 pin reference voltage output
5 pin +5V power supply "
- Bild Ausgangspegel an 50 Ohm
Quelle:
MORION Inc.,Datenblatt|
Parameters description |
Units |
Values
|
|
Frequency |
MHz |
10.0 |
|
Oscillator type |
|
MV85 |
|
Supply Voltage |
V |
5 |
|
|
+/-% |
5 |
|
Operating temperature range |
C |
+10…+55 |
|
Frequency stability vs. temperature changes |
+/-10-7 |
<1.0 |
|
Frequency stability versus load changes |
+/-10-9 |
<5.0 |
|
Frequency stability versus supply voltage changes |
+/-10-8 |
<2.5 |
|
Average aging |
per year, +/-10-7 |
<3.0 |
|
Output signal |
|
SIN |
|
Load |
Ohms |
50 |
|
Output level |
mV |
>225 mV (RMS) |
|
Warm-up time @ 25 C |
min |
2 |
|
with accuracy |
+/-, 10-7 |
1.0 |
|
Steady state current consumption |
mA |
<220 |
|
within temperature range |
C |
+10…+55 |
|
Peak current consumption after switch-on |
mA |
<600 |
|
within temperature range |
C |
+10…+55 |
|
Frequency pulling range |
+/-, 10-7 |
>5.0 |
|
with external potentiometer |
Kohm |
20 |
|
With external voltage |
V |
0…+4.5 |
|
Slope |
|
Positive |
|
Reference voltage output |
V |
+4.5 |
|
Typical phase noise at offset: |
|
|
|
10 Hz |
dBc/Hz |
-110 |
|
100 Hz |
dBc/Hz |
-135 |
|
1 kHz |
dBc/Hz |
-150 |
|
10 kHz |
dBc/Hz |
-155 |
|
Case dimensions |
mm |
25x25x12.7 |
|
Storage temperature range |
C |
-55…+85 |
|
Shock with acceleration //duration |
g//ms |
3//20 |
- Us: 4,988 V
- Is= ca. 500 mA beim Einschalten des kalten VC-OCXO, +20oC
- Is= 160 mA
- Uref: 4,466 V
- Uc: 1,549 V @ 10.000.000,042 Hz
- Ausgangspegel: +3,3 dBM, 50 Ohm, +/- 0,5dBm
- Wave form: sinusförmig
- Messungen am 14.10.2020
- Frequenz bei Kaltstart des OCXO: 9.999.838 Hz
- Us: 4,988 V
- Uref: 4,467 V
- Ur: 1,551 V
- Frequenz des OCXO nach 2 Minuten Anheizzeit: 10.000.000,02 Hz
Kennlinie EFC
- Uc: 2,494 V -> 10.000.003,6 Hz
- Uc: 1,549 V -> 10.000.000,0 Hz
- Uc: 1,011 V -> 9.999.997,7 Hz
Kocxo[Hz/V]: 5,9 Hz/1,483 V = 3,978 Hz/V

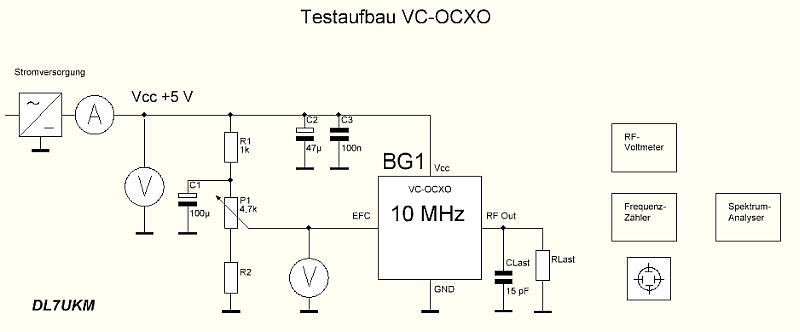

Zielsetzung: Überprüfung der Funktionsfähigkeit des OCXO

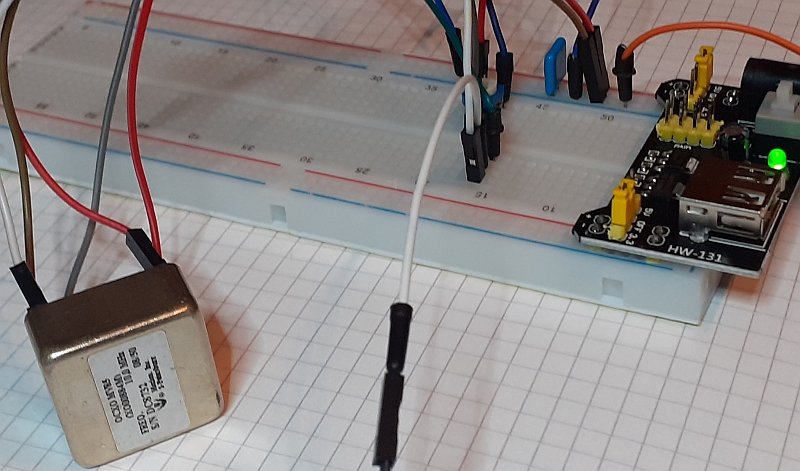

- Breadboard
- 20 kOhm-Einstellregler, ein Wendel-Poti wäre besser
- Zähler FA-2 mit externer Referenz(OCXO MV89A oder s-GPSDO mit OCXO)
- Datenblatt und seine History
- Messung Kaltstart des OCXO
- Messung Referenzspannung
- Messung der Spannung an EFC-Pin
- Frequenz, Strom in Abhängigkeit der Zeit
- Messung der Kennlinie EFC im aufgeheizten Zustand des OCXO
- Morion_MV89A_IEEE_IFCS_2002.pdf
A NEW HIGH STABILITY DOCXO. STATISTICS OF THE RESULTS OF FREQUENCY STABILITY
MEASUREMENTS.
- (RoHS 5)
Nicht ein Relikt der Vergangenheit, noch heute durch MORION angeboten.

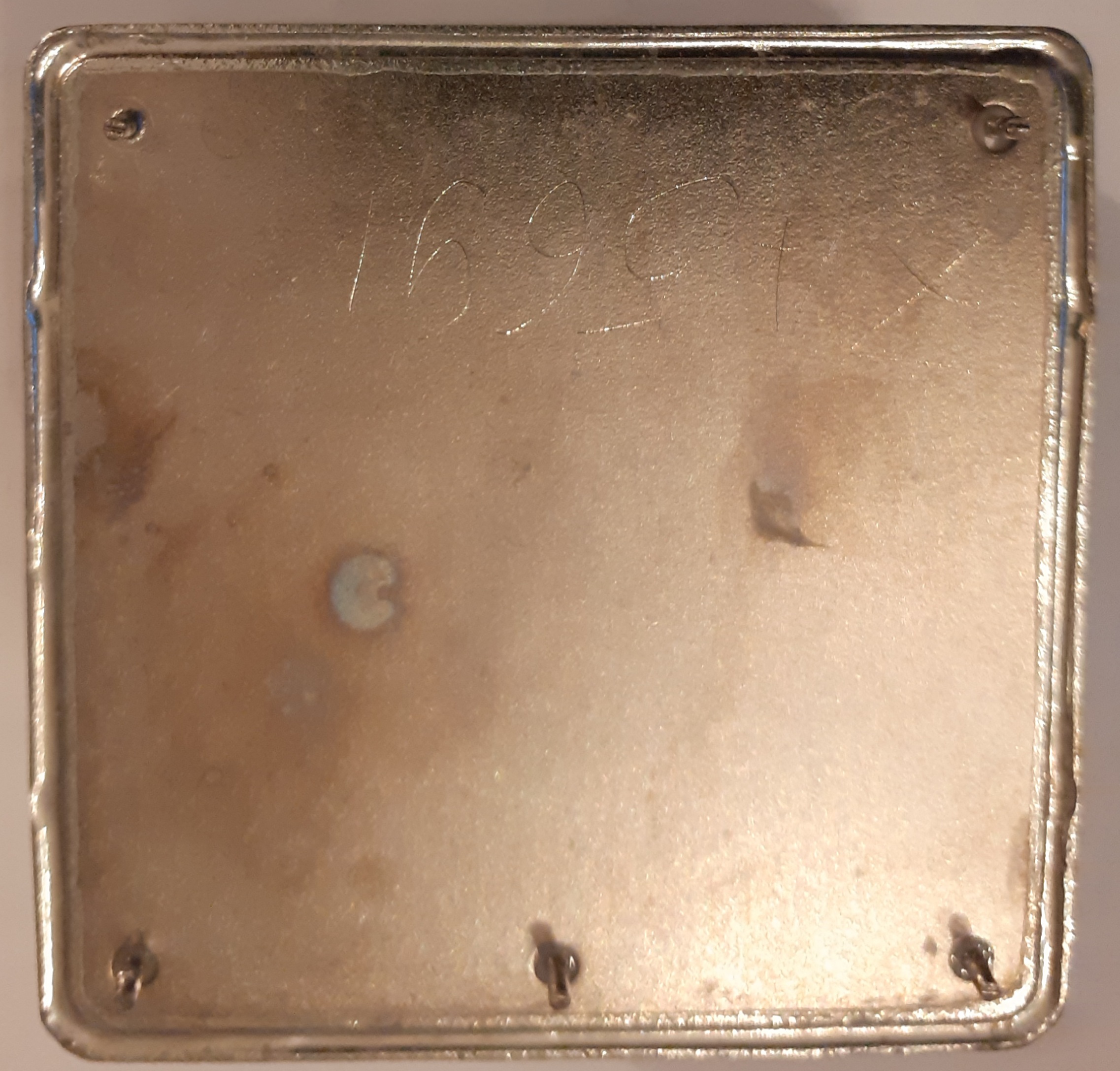

Die Bodenplatte des DOCXO hat keine eingesetzten Glaskörper.
Bitte die Datenblätter der Vergangenheit beachten.

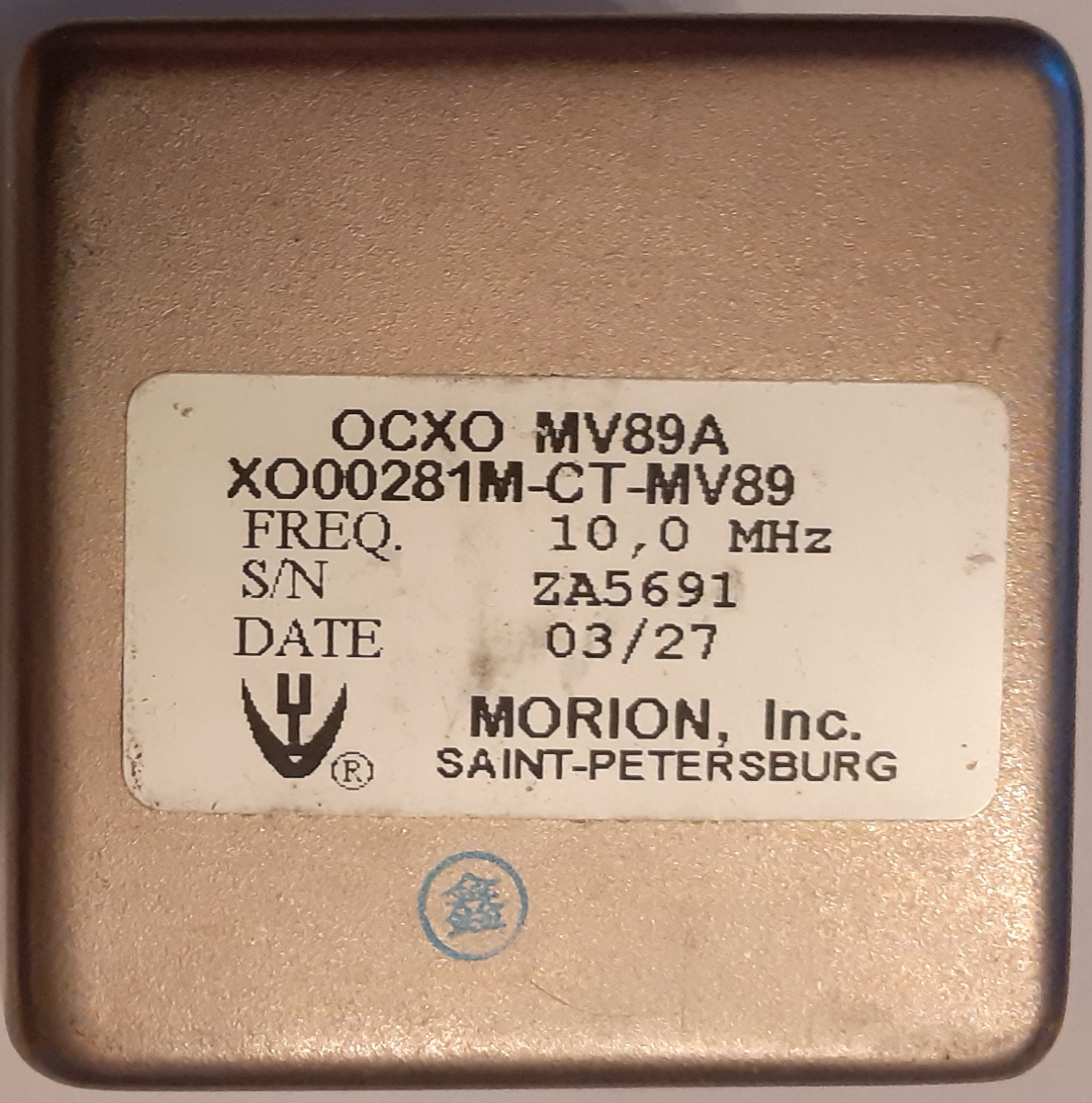

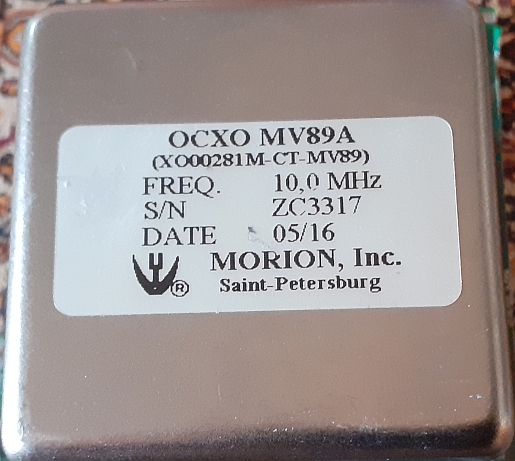

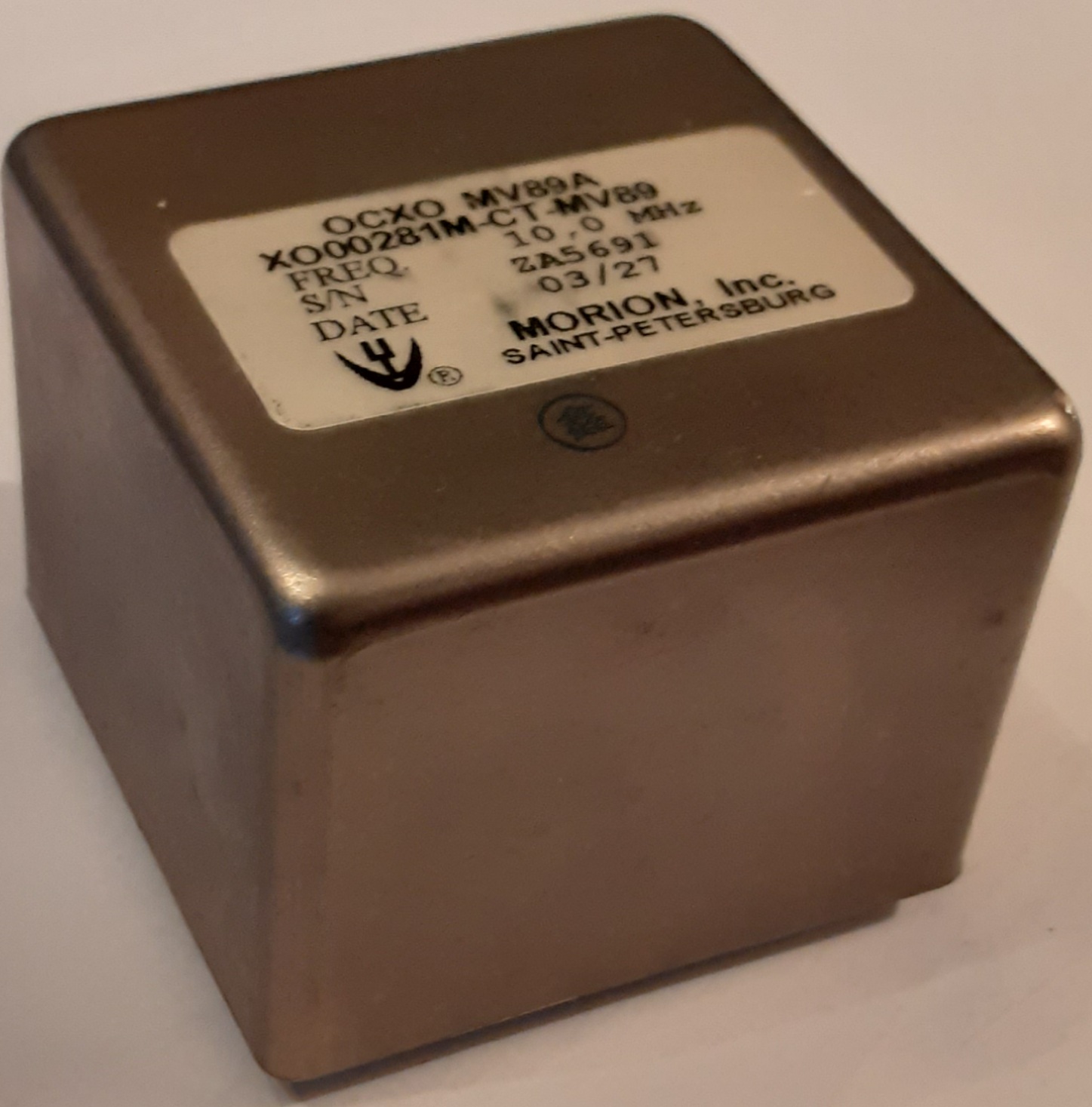

Es gibt keinen öffentlichen Schlüssel für "XO00281-CT-MV89", sicherlich eine spezielle Variante eines Abnehmers.
Spannung am EFC-Pin 2,916V f=10.000.000,336Hz
Stromaufnahme ca. 945 mA
Aufwärmphase
- kontinuierliche Verringerung der Stromaufnahme
Icc= 313 mA
Zeit nach Einschalten: 3 h
Uc[EFC]= 2,71 V @10 MHz

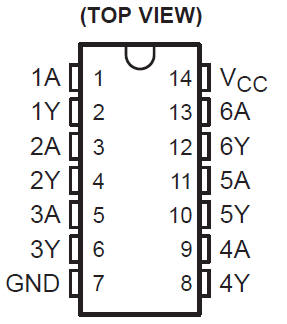

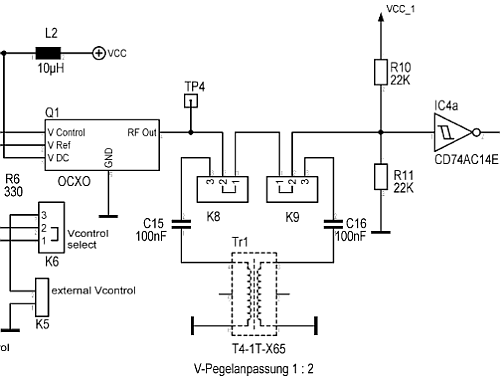

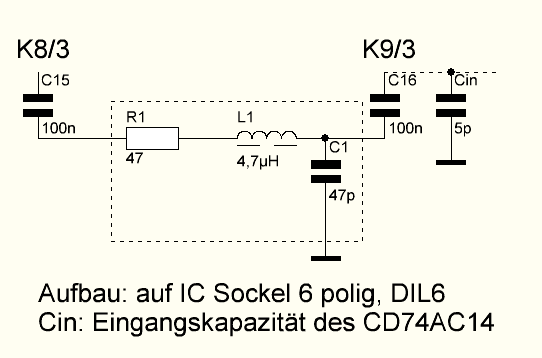

Ansteuerung 74AC14, 1,8 -2 Vpp, knapp, nochmals überprüfen
AbmessungenAusschnitt aus Datenblatt MORION MV89
- Abstimmspannung
- Ausgangspegel
URef. 5,098 V, EFC 2,566 V ???

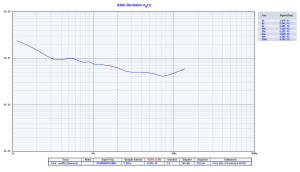

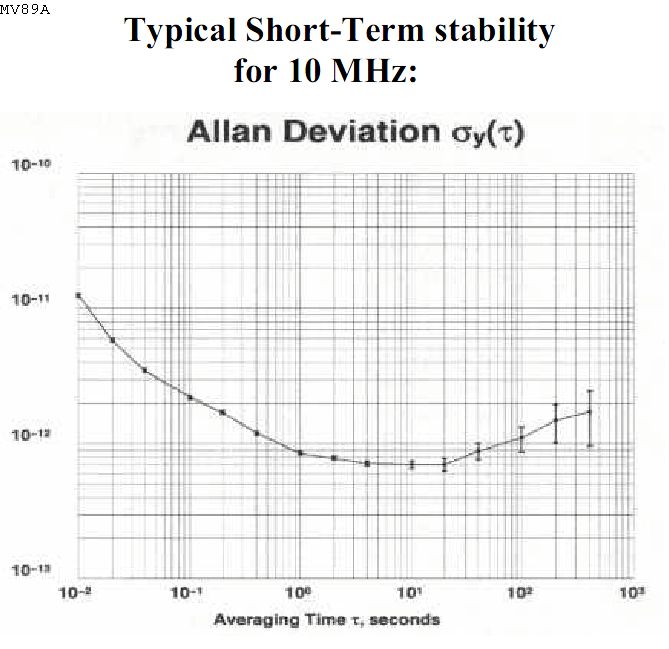

Gemessen mit FA-2 und ausgewertet mit TimeLabNaja, Tendenz erkennbar. Das Messergebnis wird durch die Eigenschaften des internen OCXO des FA-2 dominiert.

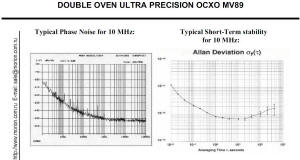

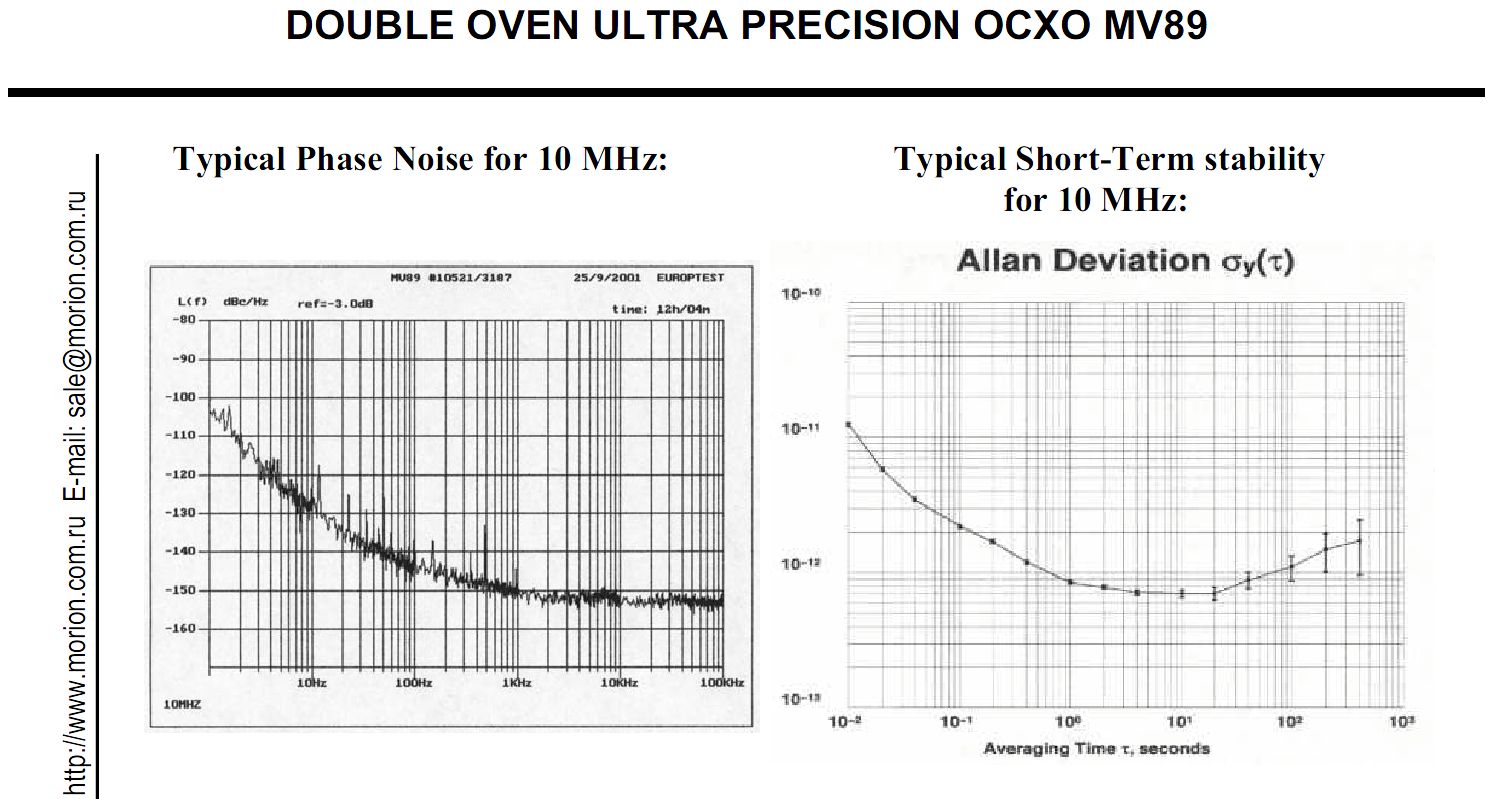

- Morion MV89
5 MHZ XO mit nachgeschalteten, internen Verdoppler auf 10 MHz
- MV89

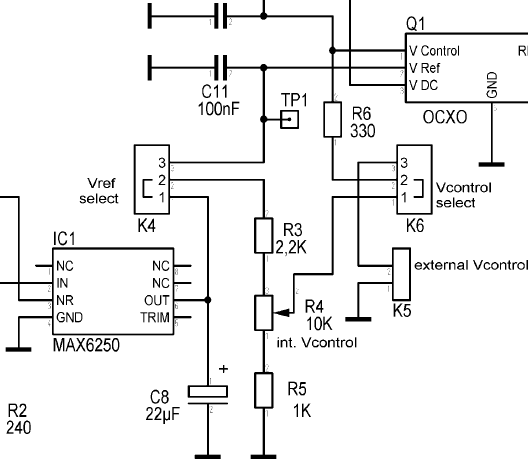

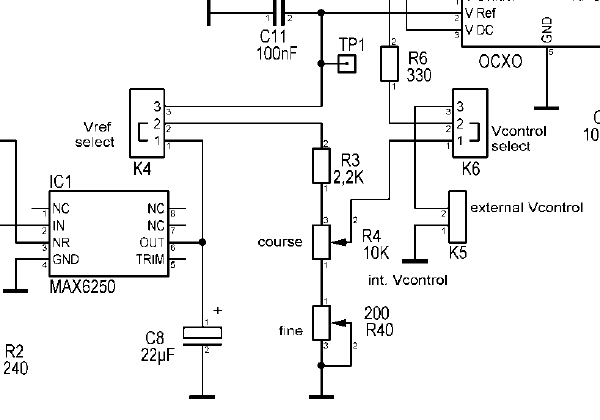

- Scaling and Frequency Adjust Circuit, ist eine gute Idee
- umfangreiches, lesenwertes Dokument, einschliesslich der Messungen durch MORION

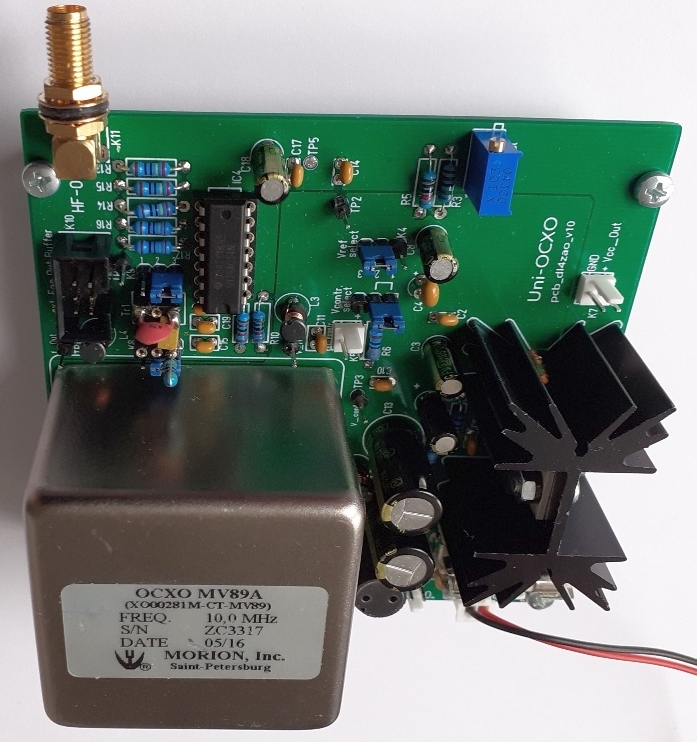

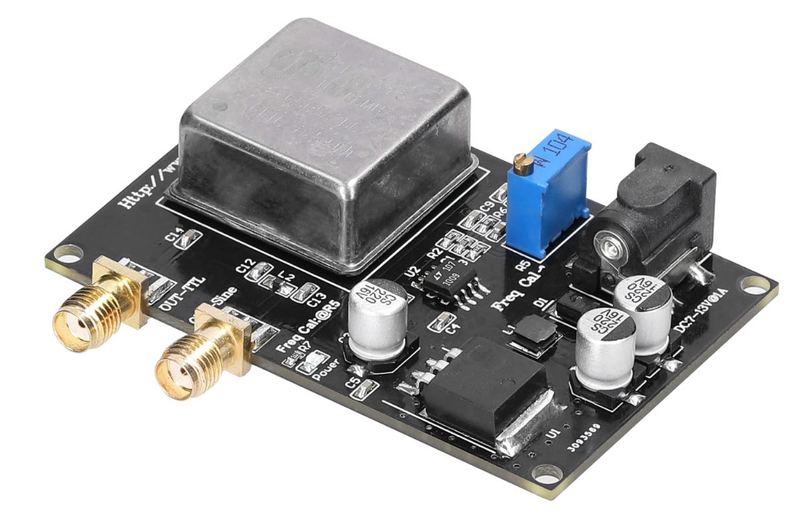

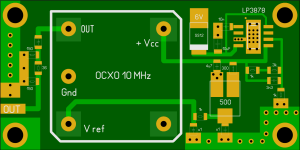

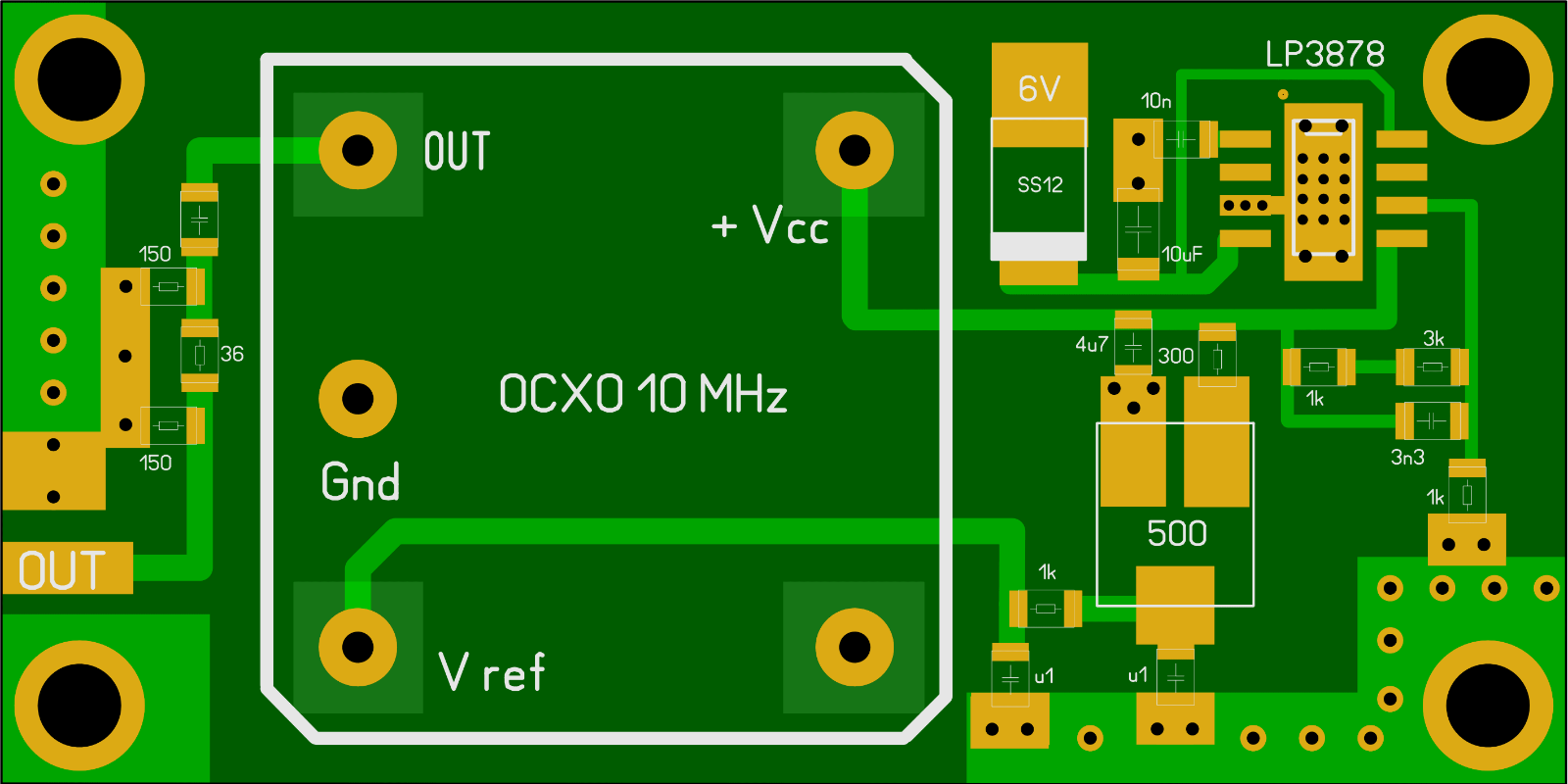

- Baugruppe für/mit MV89A, CTS...
- Reparieren
- Schaltbild
- Fehler: Ausgangsspannung zu gering
- Bilder vom inneren Aufbau
- Ausgangsspektrum dreier MV89A (Unwanted Signals)
Ich würde behaupten, dass nur das zweite Spektrum in Ordnung ist.
Die Subharmonische 5 MHz ist der eigentliche XO.
Der MV89A, als 10 MHz Version, verwendet einen Frequenz-Verdoppler zur
Erzeugung der Ausgangsfrequenz von 10 MHz.
Bild 3, eventuell(sicherlich?) ist der 5 MHz Quarz ein Oberton-Quarz, erregt auf dem 3. Oberton,
hier schwingt er aber auch auf 1/3* 5 MHz oder ??? [mkn, 02.11.2020]
- [time-nuts] Morion MV89A Repair
OCXO Ultra High Stability Timebase Oven Upgrade
- OCXO VFC GPS 1PPS
- MV102
- NEO-6M
-> http://f1chf.free.fr/fichiers/tcxo/

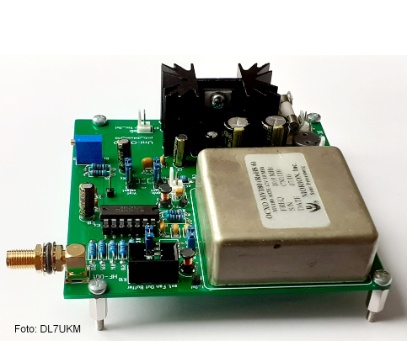

DOUBLE OVEN LOW PROFILE ULTRA PRECISION OCXO MV180
OCXO auf Leiterplattenausschnitt!
- Serien-Nr.
- Frequenz: 10M000000
- Abmessungen: 50,2 * 50,2 * 19 mm
- Gewicht: g
- +12 V
- REF-Spg.: 5,090 V, Leerlauf, 5033 mV nach 15 Min.
- EFCintern: 2,728 V . 10.000.000,522 Hz, Messzeit:1 s, FA-2 unsynchronisiert
2,687 nach 15 Min, 0.000.000,521 Hz, Messzeit:1 s, FA-2 unsynchronisiert
- EFC @ 10 MHz
- EFC @ 10 MHz
- EFC 6 V:
- EFC 0 V:
- Slope: positiv
- Ausgang: Sinus
- Ausgangspegel: +5,1 dBm, 50 Ohm
- Einschaltstrom: 674 mA
- Betriebsstrom: 223 mA, Aufheizzeit: 15 min
- Gehäuse ist mit GND verbunden
- Pinbelegung wie MV89A
- OEM Products
CTI
https://de.linkedin.com/company/china-electronics-technology-group
https://de.wikipedia.org/wiki/China_Electronics_Technology_Group_Corporation

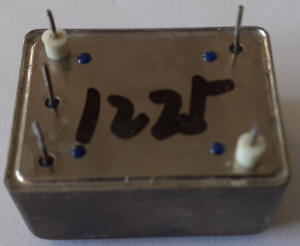

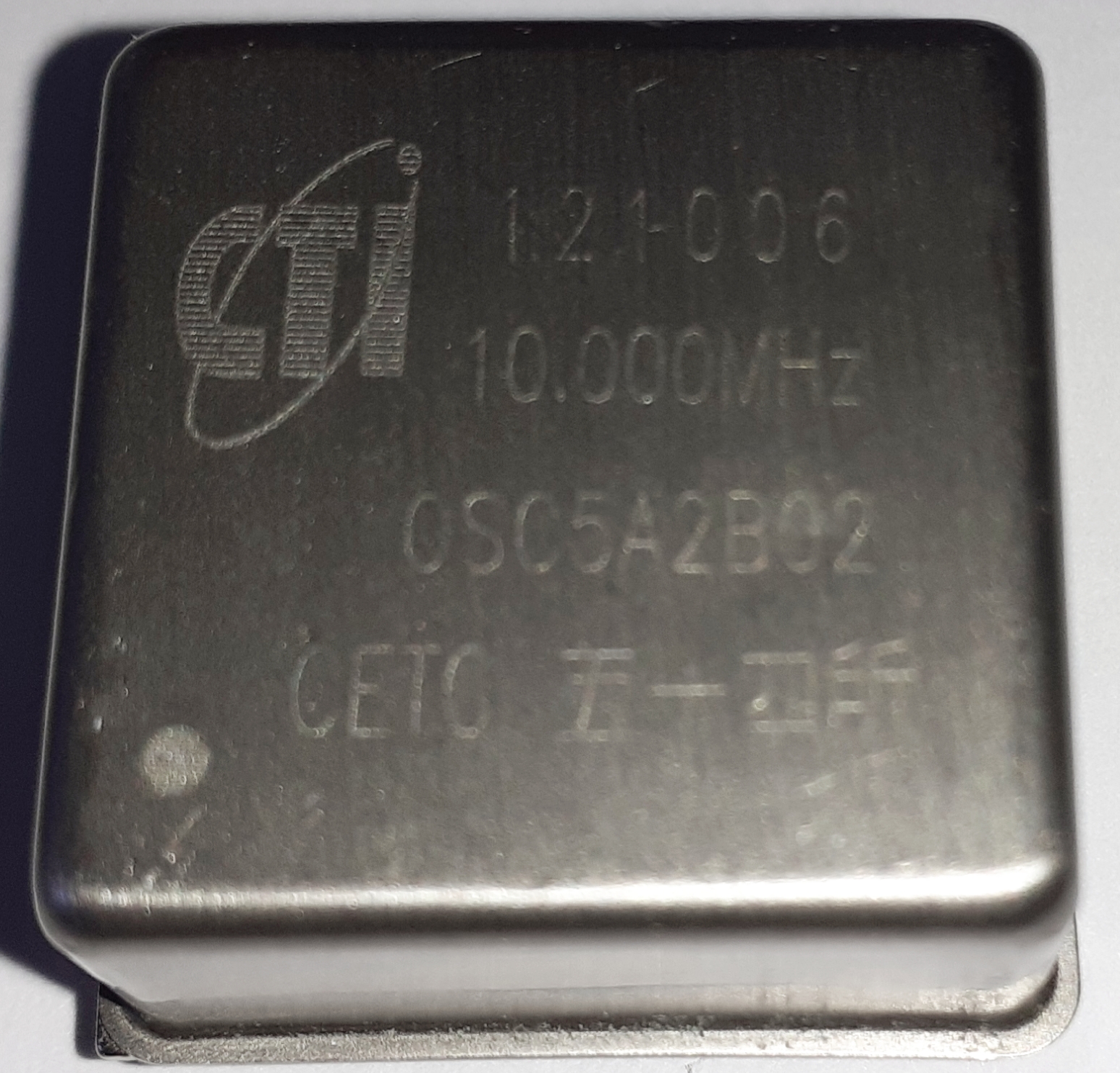

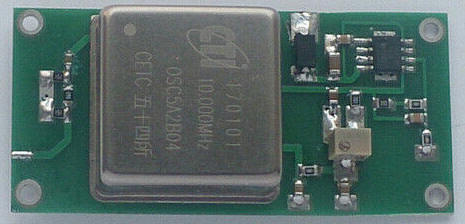

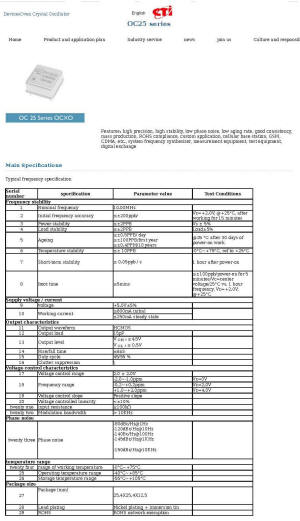

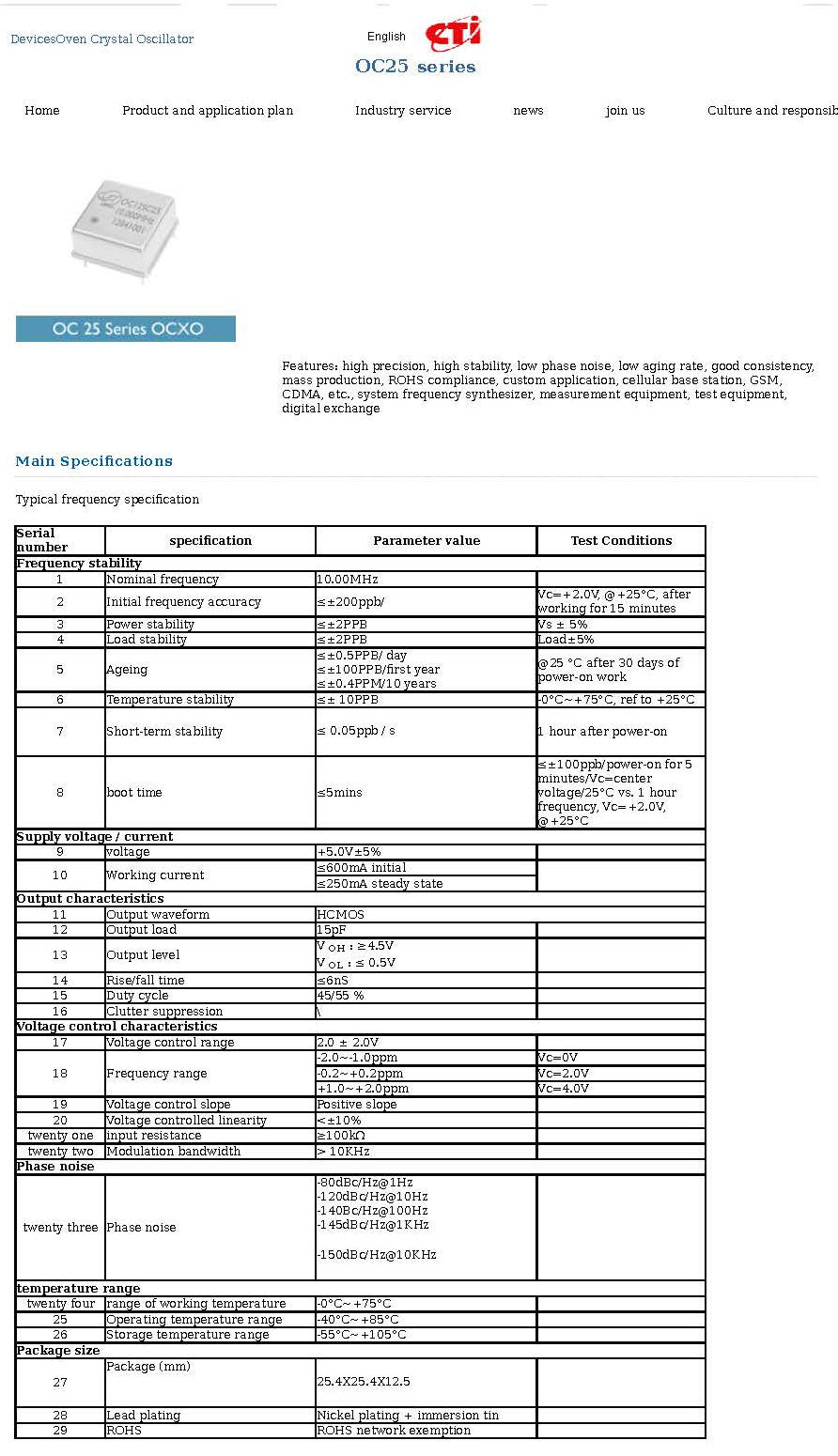

- CTI OSC5A2B02 10MHz 5V Square Wave OCXO Crystal Oscillator

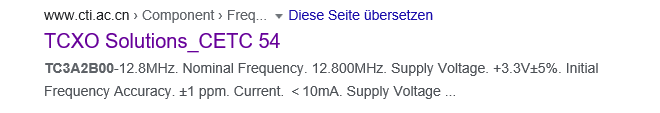

www.cti.ac.cn/Products/system/Professional/crystal/2013/075/289.html

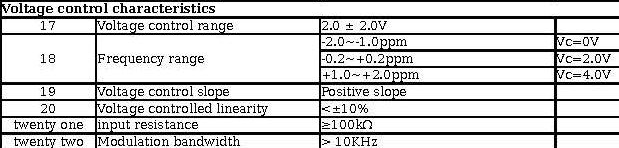

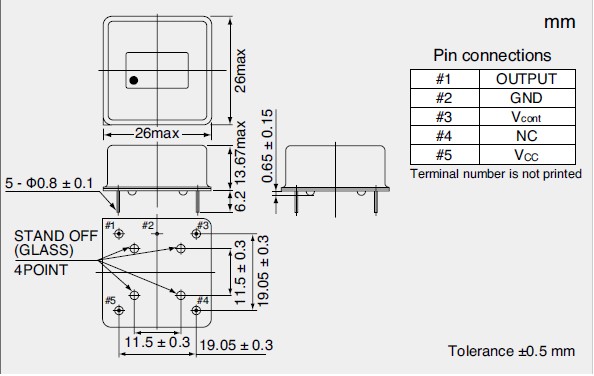

Die Zuordnung des Datenblatts ist nicht klar.
Wie auch immer, es hilft für eine erste Orientierung.
Link ist tot. http://www.cti.ac.cn/
CETC CTI
https://forum.amsat-dl.org/index.php?thread/3293-external-reference-from-ics512-pll-clock-multiplier/
Karen, RA3APW
http://www.ra3apw.ru/
AllanDev_10MHz-XtalOSc_OCXO-CTI.jpg by RA3APW
- Phillips PM6680
- ADEV 3*10-11 für tau= 1 s
entspricht dem Datenblatt <= 0,05 ppb -> 5*10-11
- Vergleich mit eigenen Messungen
|
Seriennummer
|
Spezifikation
|
Parameter-Wert
|
Prüfbedingungen
|
|
Frequenzstabilität
|
|||
|
1
|
Nennfrequenz
|
10,00 MHz
|
|
|
2
|
Genauigkeit der Anfangsfrequenz
|
≤±200ppb/
|
Vc=+2.0V, @+25°C, 15 Minuten nach dem Einschalten
|
|
3
|
Leistungsstabilität
|
≤±2PPB
|
Vs±5%
|
|
4
|
Belastungsstabilität
|
≤±2PPB
|
Belastung±5%
|
|
5
|
Altern
|
≤±0,5 PPB/Tag
≤±100PPB/erstes Jahr
≤±0,4 PPM/10 Jahre
|
@25°C nach 30
Tagen Einschaltbetrieb
|
|
6
|
Temperaturstabilität
|
≤±10
PPB
|
-0 °C ~ + 75 °C, ref bis +25 °C
|
|
7
|
Kurzzeitstabilität
|
≤0,05 ppb/s |
1 Stunde nach dem Einschalten
|
|
8
|
Boot-Zeit
|
≤5 Minuten
|
≤±100 ppb/5 Minuten bei Strom/Vc = Mittenspannung / 25 °C
vs. 1 Stunde Frequenz, Vc = + 2,0 V, @ + 25 °C
|
|
Versorgungsspannung/-strom
|
|||
|
9
|
Versorgungsspannung
|
+5,0 V±5 %
|
|
|
10
|
Ansprechstrom
|
≤ 600mA initial
|
|
|
≤ 250mA stationärer Zustand
|
|||
|
Ausgangscharakteristik
|
|||
|
11
|
Ausgangs-Wellenform
|
HCMOS
|
|
|
Ausgangslast
|
15pF
|
|
|
|
13
|
Ausgangspegel
|
VOH: ≥4,5 V
VOL: ≤ 0,5 V
|
|
|
14
|
Anstiegs-/Abfallzeit
|
≤6nS
|
|
|
15
|
Arbeitszyklus
|
45/55 %
|
|
|
16
|
Unterdrückung von Unordnung
|
\
|
|
|
Druckgeregelte
Eigenschaften
|
|||
|
17
|
Spannungs-Regelbereich
|
2,0±2,0
V
|
|
|
18
|
FM-Bereich
|
-2,0~-1,0ppm
|
Vc=0V
|
|
-0,2 ~ + 0,2 ppm
|
|||
|
+1,0~+2,0ppm
|
Vc = 4,0 V
|
||
|
19
|
Druckgesteuerte Steigung
|
Positive Steigung
|
|
|
20
|
Druckgesteuerte Linearität
|
<±10%
|
|
|
21
|
Eingangsimpedanz
|
≥100kΩ
|
|
|
Modulationsbandbreite
|
>10KHz
|
|
|
|
Phasenrauschen
|
|||
|
23
|
Phasenrauschen
|
-120 dBc/Hz@10Hz
-140BC/Hz@100Hz
-145 dBc/Hz@1KHz
-150 dBc/Hz@10KHz |
|
|
Temperaturbereich
|
|||
|
24
|
Betriebstemperaturbereich
|
-0°C ~ + 75°C
|
|
|
25
|
Betriebstemperaturbereich
|
-40 °C ~ + 85 °C
|
|
|
26
|
Lagertemperaturbereich
|
-55 °C ~ + 105 °C
|
|
|
Packungsgröße
|
|||
|
27
|
Gehäuse (mm)
|
25,4 x 25,4 x 12,5 cm |
|
|
28
|
Pin-Beschichtung
|
Vernickelung + Tauchzinn
|
|
|
29
|
ROHS
|
Verzicht auf das ROHS-Netzwerk
|
|
Square Wave OCXO Crystal Oscillator
- 362 mA, 186 mA
- 2,04 V
- wird wärmer als ENE
- 330 mA, 410 mA, 246 mA, 210 mA
- 2,06 V
- 352 mA, 394 mA, 220 mA
- 2,06 V
Fazit. die 3 OCXO funktionieren prinzipiell
- Messung mit synchronisiertem Zähler wiederholen
- Stromaufnahme über Zeit messen
[26.06.2020, mkn]
Die nominelle Frequenz wird bei 1,953 V erreicht.
Abstimmspannung innerhalb eines GPSDO.
- CTI 0SC5A2B02 CETC
- Entwurf eines Schaltbildes
- offene Fragen
OCXO 10 MHz PCB ebay
| Product | OCXO-10MHz-PCB |
| OCXO type | CTI OSC5A2B04 [CN] |
| Supply Voltage, Vcc | +6 V DC |
| Center Frequency | 10.000 MHz |
| Frequency Stability | +/- 10 ppb, 0 .. +75 °C |
| SSB Phase Noise at 1 kHz offset | 145 dBc/Hz |
| Power Consumption: Turn On | 3.5 W |
| Power Consumption: Steady-State | < 1.5 W |
| Board dimensions | 60 * 30 * 15 mm |
| Weight | 20 g |
Description
External OCXO PCB, 10 MHz, compatible with our PLL USB PCB, based
on ADF4350, ADF4351,
MAX2871
described here:
LO-PLL-USB-User-Manual.pdf
It will be suitable if on-board PLL accuracy (for your application) is not enough.
-> Package contents 1 x OCXO-10MHz-PCB
Layout
Source: VHFDesign
LP3878-ADJ Micropower 800-mA Low-Noise "Ceramic Stable"
Adjustable Voltage Regulator for 1-V to 5-V Applications
- Designed for Use With Low-ESR Ceramic Capacitors!
- LP3878-ADJ Typical Application
Source:
TI
As reminder to do the measurement!- 150 Ohm, 36 Ohm, 150 Ohm
- "a used OSC5A2B02 OCXO from Ebay, a MAX6126AASA21 and a potentiometer "
- HP 5385A
- http://www.cti.ac.cn/products/system/professional/crystal/2013/0725/289.html
- EAN 6929101496496
- http://ict-kuwa.net/img/ENE3311.pdf
- http://ict-kuwa.net/img/OSC10M1.pdf

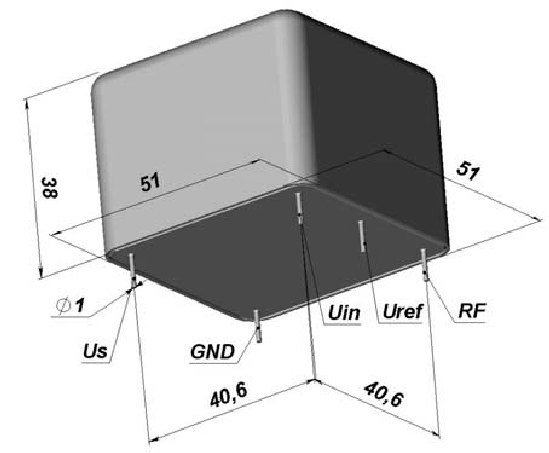

Trimble
- 0240-0850-T Serien-Nr.
- Frequenz: 10M000000
- Abmessungen: 50,2 * 50,2 * 38 mm
- Gewicht: 98 g
- +12 V
- REF: V
- EFCintern: , V
- EFC @ 10 MHz
- EFC 6 V:
- EFC 0 V:
- Slope: positiv
- Ausgang: Sinus
- Ausgangspegel:
- Einschaltstrom
- Betriebsstrom
- Gehäuse ist mit GND verbunden
- Pinbelegung wie MV89A
- Trimble 34310-T/T2/0 10MHz 12V 50*50*38mm Sine Wave OCXO Crystal Oscillator
- Used, gebraucht
- Package included:1 pcs 34310-T or 34310-T2 or 34310-0 only!!!
- Test:
Kein Ausgangspegel
- Kontakt mit dem Verkäufer, Entschuldigung, Kaufpreis erstattet.[08.01.21]
- einige technische Daten
- detailierte Bilderstrecke
- interner XO DOC3103 -> DATUM ???
- Trimble 34310-T OCXO
- Trimble 65256, im Inneren wird ein OCXO Vectron MC2001X4-046W verwendet
-> Rakon "007 Rakon acquires the Frequency Control Products division of C-MAC MicroTechnology "
- http://www.ko4bb.com/manuals/92.75.209.205/C-MAC_double_oven_OCXO_hookup.tif
CTS
VECTRON
- C4550A1-0213
- A1 Gehäuse-Typ A
- Reference Voltage Output
SC-Cut Square Wave OCXO Crystal Oscillator
OCXO, ohne EFC und deren Umbau
JTM
- Abmessungen 1,1*1,3*2,1 cm
Leider gibt es keine ausreichenden Informationen.
OCXO oder VC-OCXO: es sind OCXO eine einen EFC-Eingang!
Quarz-Schnitt: AT cut
Datenblatt ?? Welche Daten der Serie JTM1000 sind zutreffend?
EFC? Nein
DIL 14 polig
IC-Sockel MPE 001-1-014-3 Präzisionsfassung, 14 polig, RM 2,54
Wie sieht es mit einer EFC aus, keine Aussage im Angebot.
Also Teilnahme an der CN-Lotterie, hi.
Bild [Ausführung Jan. 2021]
- Bestellt: 09.01.2021
- Empfangen: 28.01.2021
- Verpackung: sehr gut, 59 g
- Sichtkontrolle: ok, ausgelöteter OCXO
- Funktionskontrolle:
Achtung!
Das aktuelle Angebot zeigt eine andere Gehäuseausführung! Hier sind die Kappe und der Boden verlötet! Somit entfällt die einfache Öffnung des OCXO-Gehäuses.
[21.05.2021, mkn]
Bilder 1 JTM1175, Bild 2 JTM1175H, Bild 3
- Abmessungen verschieden zum JTM1175
- der verwendete Quarz verwendet eine größere Gehäuseform

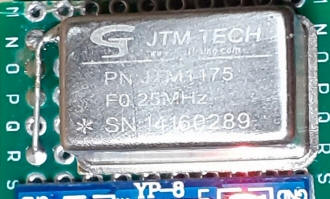

PN: JTM1175
FO: 25 MHz
SN: 14160289
Ub:3,3V Ib:139 mA
Frequenz: 25 000 008,5 Hz
Pin 1: reagiert nicht, keine Frequenzänderung

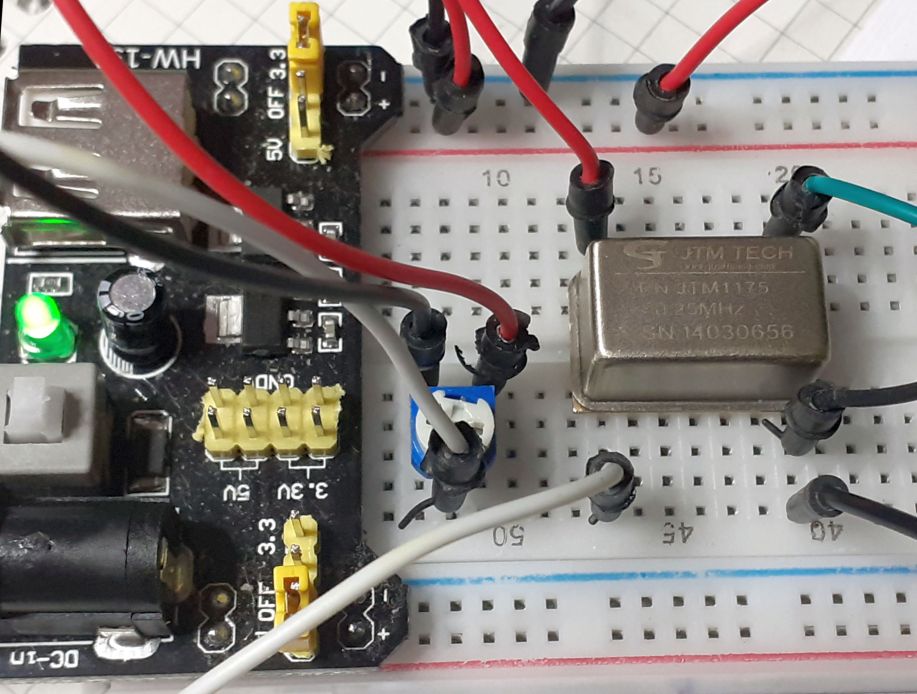

PN: JTM1175
FO: 25 MHz
SN: 14030656
Ub:3,3V Ib:154 mA
Frequenz: 25 000 008,8 Hz

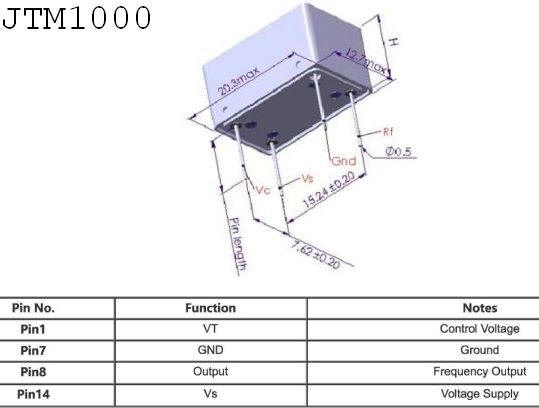

- JTM1000 - Justiming Technology
Wo
ist Pin1? Markierung links, unten Sternchen, spitze Ecke in der Bodenplatte
Quelle: PlischSicht auf die Pins!
Wo bleibt die Spannung?
Max. Strom 545 mA
Keine 3,3 V
Die 5 V stimmen auch nicht
Schaltung des MB102/HW-131
CN kopiert auch CN, die stille Post, was kommt am Ende raus?
EFC?
DIL 14 polig
IC-Sockel MPE 001-1-014-3 Präzisionsfassung, 14 polig, RM 2,54
Betriebsspannung 3,3 V oder 5 V
EFC: ???
Datenblatt ??

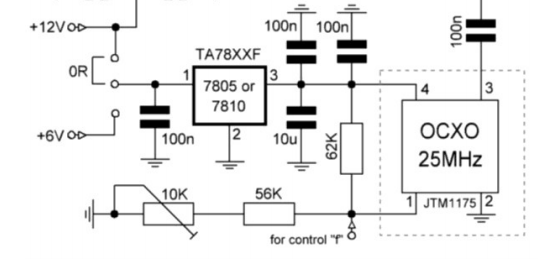

- LNB modification for TRV OSCAR-100 pdf
- signal road
- TRV Oscar100 schematic diagram
Artur, Sp3OSJ, verwendet 5 V
Informationen by Artur, SP3OSJ, tnx again!

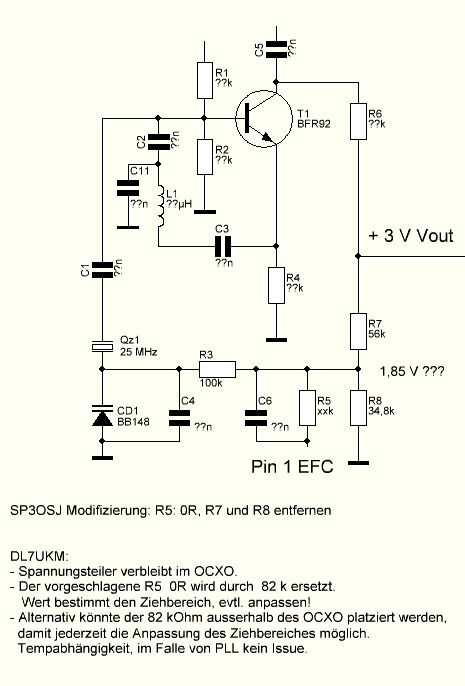

SP3OSJ Modifizierung: R5: 0R, R7 und R8 entfernen
Betriebsspannung 3,3 V oder 5 V
EFC: ???
Datenblatt ??
- Seite drucken (amateurfunk-sulingen.de)
https://www.amateurfunk-sulingen.de/#start
Interessantes Forum
DL7UKM:
- Spannungsteiler verbleibt im OCXO.
- Der vorgeschlagene R5 0R wird durch 82 k ersetzt.
Wert bestimmt den Ziehbereich, evtl. anpassen!
- Alternativ könnte der 82 kOhm ausserhalb des OCXO platziert werden,
damit ist jederzeit die Anpassung des Ziehbereiches möglich.
Temperaturabhängigkeit des R5 außerhalb des Gehäuses, im Falle von PLL kein Issue.
+0,25 V -15,5 Hz
+1,247 V -0,15 Hz
+1,25 V
+2,25 V, + 14 Hz,
+3,02 V +24,4 Hz
14,04 Hz pro Volt
Slope: positiv
+0,256 V -9,83 Hz
+1,242 V +0,15 Hz
+2,254 V +9,7 Hz
+3,03 V +16,8 Hz
9,6 Hz pro Volt
Slope: positiv
1,0 ppm -> 10 Hz
2,0 ppm -> 20 Hz
- das wären 5 Hz bis 10 Hz pro Volt Abstimmspannung
EFC- Eingangswiderstand
≥ 100 kOhm

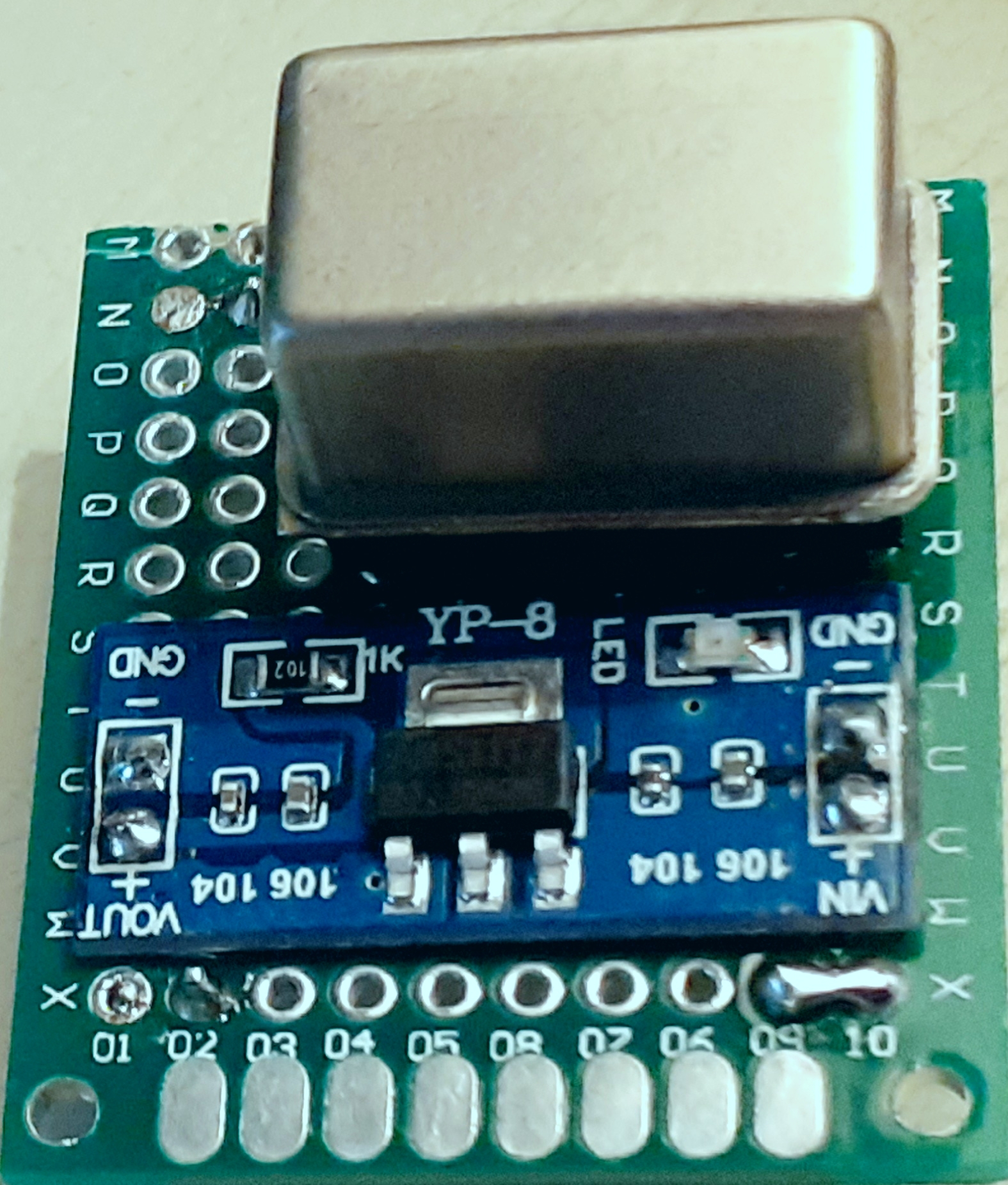

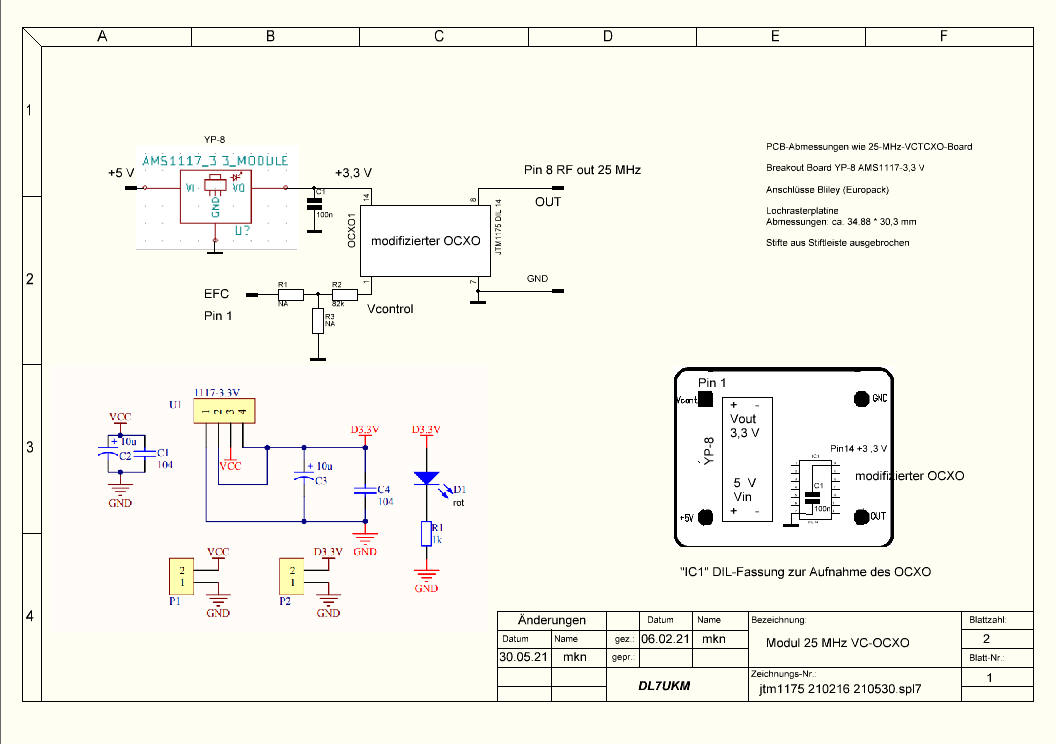

25-MHz-VC-OCXO Modul JTM1175(mod. VC)
DC-DC-Converter Breakoutboard YP-8
Vin: 5V
Vout: 3,3 V

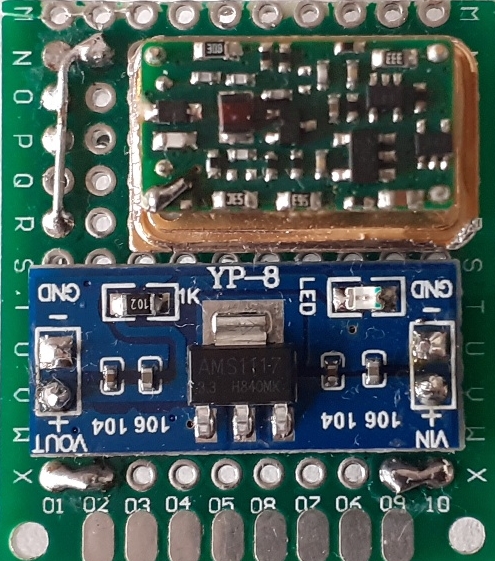

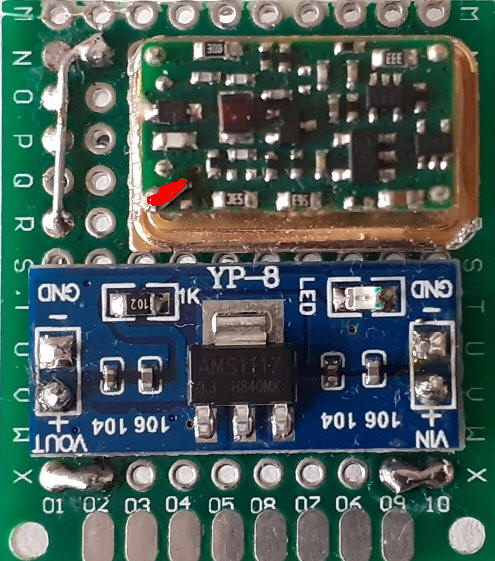

modifizierter JTM1175(VC-OCXO)
Pin1 Brücke rot oder R5
- 25-MHz-sGPSDO
Externe Ref.: sGPSDO, Nr.02
- UNI-OCXO by DL4ZAO und DL7UKM [Nov., Dez. 2020]
Uni-OCXO - ein stabiler standalone OCXO-Referenzoszillator by DL4ZAO, DL7UKM
- Manual und Baumappe [22.12.2020, ... Updates]
- BM 2021 – v03 [10.04.22]
- Link zur Reichelt BE-Liste, Achtung, enthält nicht alle Bauelemente.
- Typ der SMA-Buchse K11, HF-Out:
- bitte anpassen an den gewählten Einsatz der Leiterplatte im Gerät(Gehäuse)
- Winkel- oder gerade Ausführung, Gewindelänge
- Kosten: alternative Bezugsquellen nutzen
- verwendete PCB-Version: v10
- Projekt: (D)OCXO Baugruppe, [Nov. 2020, mkn]
steht im Vordergrund
- Ungenauigkeit kann nachgeregelt werden
- Messungen mit FA-2 und TimeLab indikative ADEV-Messungen
Erstes Brainstorming bei Kaffee und Kuchen.
Einer muß eine Vorlage zum "Zerpflücken" und
als Grundlage für die spätere Gestaltung erstellen.
Es ist eine eigenständige OCXO-Platine mit einer Fläche 100x100 mm2
auf der verschiedene DOCXO oder OCXO aufgebaut werden können.
Der OCXO kann seine eigene oder externe Referenzspannung verwenden.
Durch Jumper erfolgt die Auswahl, auch die Zuführung der Uc von der PLL ist möglich.
Ein IC für die 5 V Referenzspannung kann bestückt werden und ermöglicht somit die Verwendung von OCXO ohne herausgeführte Referenzspannung.
Im Ausgang nutzen wir den 74AC14 und den Übergang zum 4-Fanout-Buffer.
3 verschiedene Pinout-Bauformen der OCXO werden berücksichtigt.

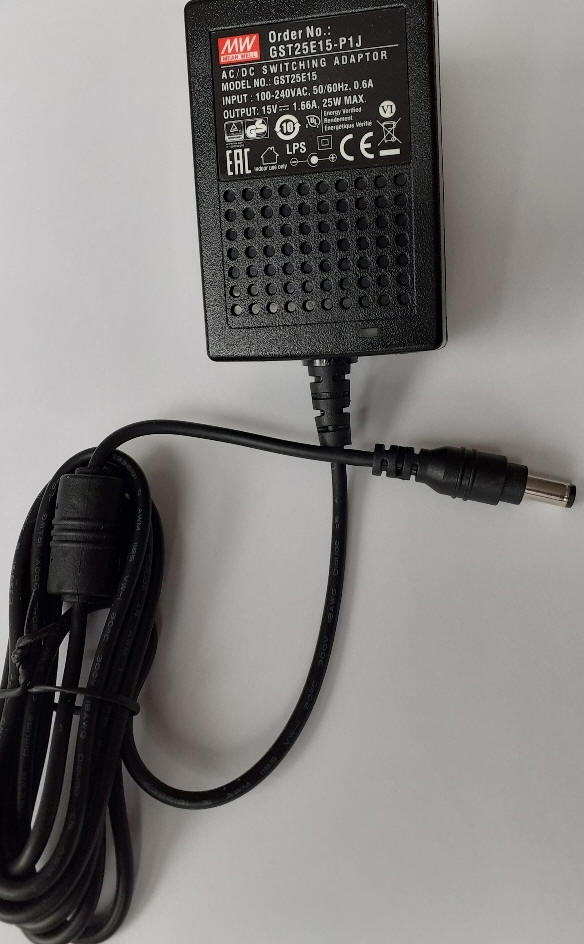

OCXO mit 12V und 5 V sind einsetzbar. Ub:15 V für die 12V OCXO.
Die max. Fläche von 51x51 mm2 für den OCXO erlaubt die Platzierung
weiterer OCXO-Ausführungen. Eine Lösung für die mechanische Fixierung
muss man dann selbst finden.
Ich starte mit der Verwendung von drei DOCXO unter der Nutzung der eigenen Referenzspannungen.
Referenzspannungsquelle
Anforderungen an
- Temperaturstabilität
- Rauschfreiheit
Einfluß des Potentiometers
MAX6250BCSA 5,0 V
Bestellung -> SMD SO8
- Weitere Bauelemente
CD74AC14
6 Schmitt-Trigger Inverter
TO-220-3
- Datenblatt
- L-11PHC 100µ Stehende-Induktivität, FASTRON 11PHC Datenblatt
- Ferrit
- Toleranz: ± 10 %
- Ø 12 x 15 mm, Raster: 5 mm
- DCR max : 0,16 Ohm, IN: 1,84 A DC
bei reichelt elektronik
Typ Präzisionspotentiometer
Ausführung Spindeltrimmer
Aufbau 25 Gänge
Toleranz 10 %
- Aufbau mit MV89A, DL7UKM, Dezember 2020
- Nutzung der internen Referenzspannung des MV89A
- Abstimmspannungsbereich
- Anpassung des Abgleichbereiches
- Möglichst große Distanz zwischen DOCXO-Gehäuseboden und Leiterplatte wählen!
Die Wärmeübertragung auf die Leiterplatte ist deutlich spürbar.
Abstandsstücken einfügen, Länge der Anschlüsse
- Inbetriebnahme
Anpassungen für PCB v10
Wichtig, bitte beachten!

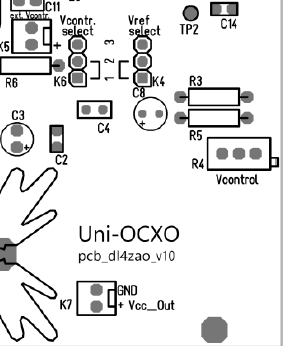

Betrifft: Leiterplatten Version: pcb_dl4zao_v10
Auf dem Bestückungsaufdruck der Leiterplatte haben sich zwei Fehler eingeschlichen.
R3 - R5 und C16 - C19 sind im Platinenaufdruck vertauscht.
In der Bestückungszeichnung dieser Baumappe [BM 2020 – v01h] ist die korrekte Bestückung ersichtlich"

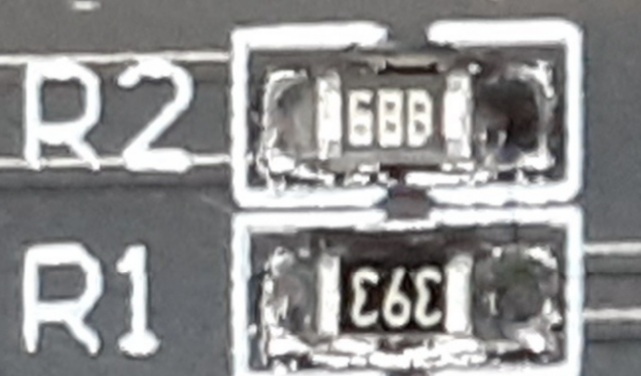

R3= 11 k (br, br, sw, rt, silber), gemessen 9,22 k ?

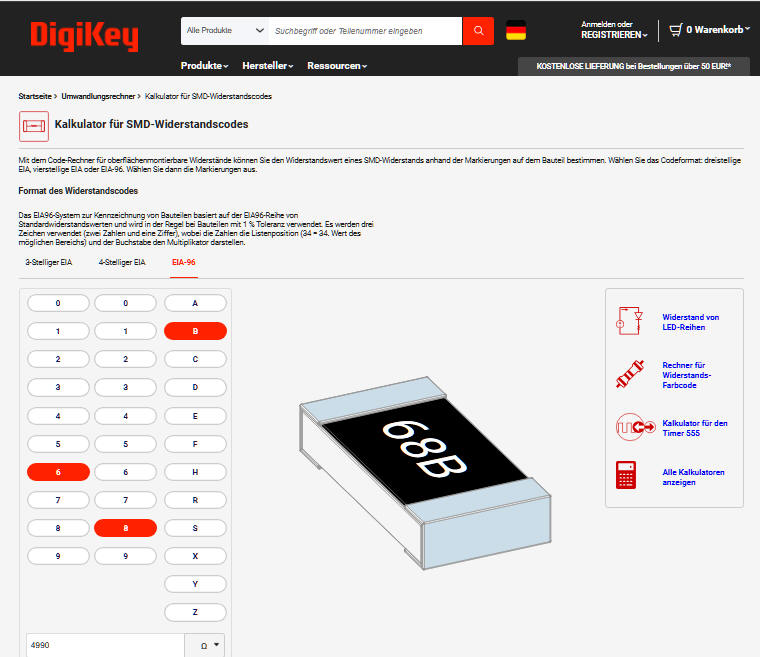

R4= 10 k 043CO x 103, --> Toleranz 10 %
R5= 7,45 k (violett, gr, sw, br, br), gemessen
zusätzlich ein R= 2,2k zu R4 parallelgeschaltet, Unterseite der LP ,
//: gemessen 1,785 k
MV89 von ca 7 dBm für ein sicheres Schalten und Aussteuern des 74AC14 Schmitt-Triggers nicht ausreicht.
- Deshalb wurde beim Schaltungsentwurf die Möglichkeit einer Spannungstransformation,
u.a. durch einen RF-Übertrager, vorgesehen, diese ist durch setzen der Jumper umsetzbar.
Achtung:
Bestückungsaufdruck vertauscht, C16 ist C19!
T4-1T-X65 Mini-Circuits®
-> T4-1-X65, 50-Ω-Breitbandübertrager 1:4, 0,2-350 MHz via Box73
Preis: 4,70 € , 20.04.2022
- T4-1-X65.pdf (box73.de)
-> Hersteller: Mini-Circuits®
T4-1-X65+ 1:4 CORE & WIRE Transformer, 0.2 - 350 MHz, 50Ω
- Ersatz des Tr1 durch ein RLC-Glied
- zur Anwendung kam bei meinem ersten Aufbau eine selektive Spannungstransformation durch einen Schwingkreis
- R= 47 Ohm, L= 4,7 uH, C: 47 pF
- SMD-Induktivität EPCOS B82432A1472K, 4,7 µH, 0,39 A, Datenblatt
- Ergebnis:
OK, der 74AC14 wird deutlich besser ausgesteuert und es wird "kein nennenswerter" Jitter hinzugefügt.
Ein weiterer Vorteil der LC-Transformation ist der "impedanzgerechte" Abschluß, ca. 50 Ohm, des OCXO
für 10 MHz.
Indikative Messung mit dem Frequenzzähler FA-2 unter Nutzung der statistischen Funktion.
Referenzen: Wenzel, ...,
G3RUH,
Sinus- Rechteckwandler, Basteltagebuch, DK7JB
Achtung: Bestückungsaufdruck: C16 ist C19

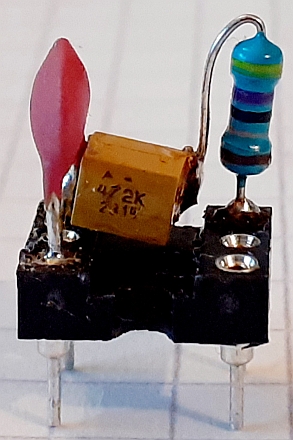

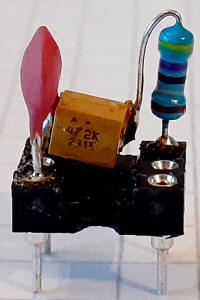

Aufbau auf DIL-6 Steckfassung

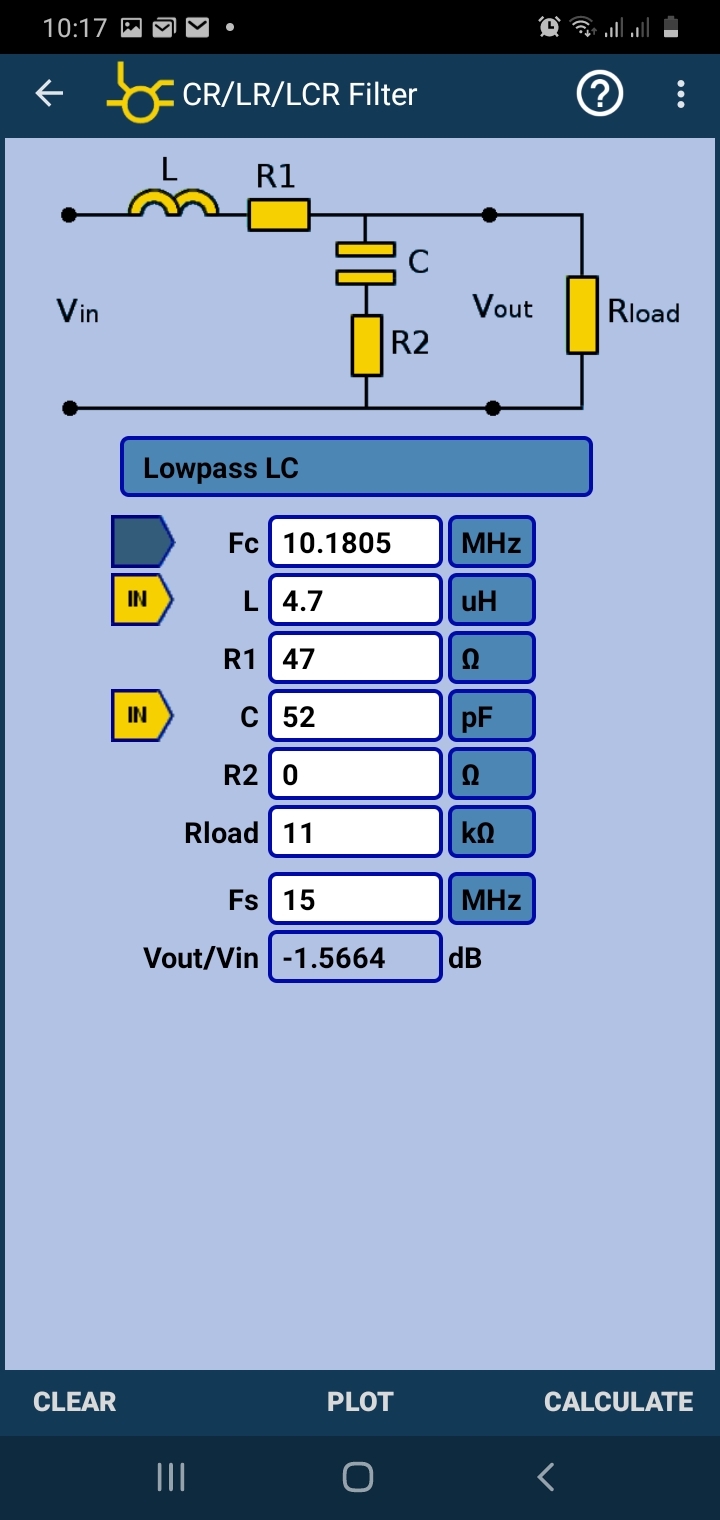

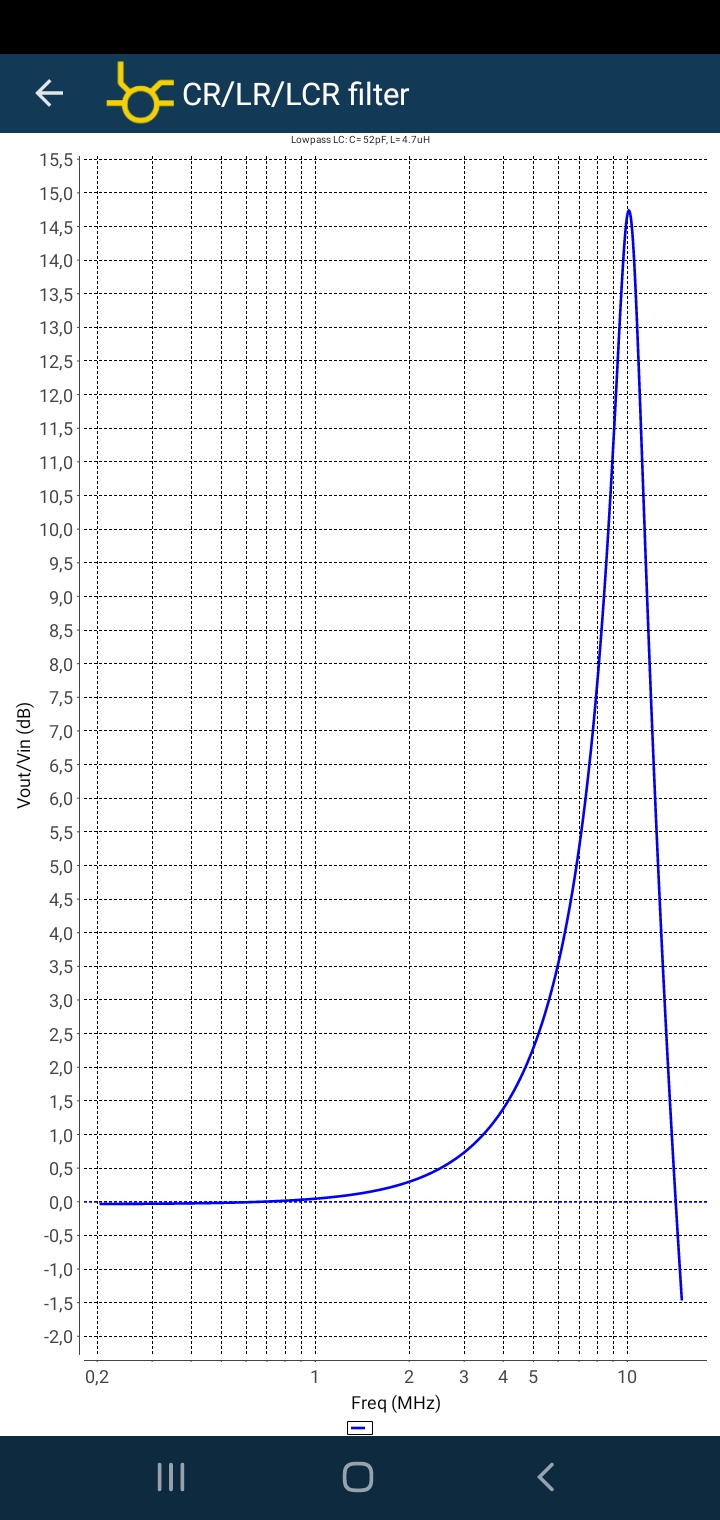

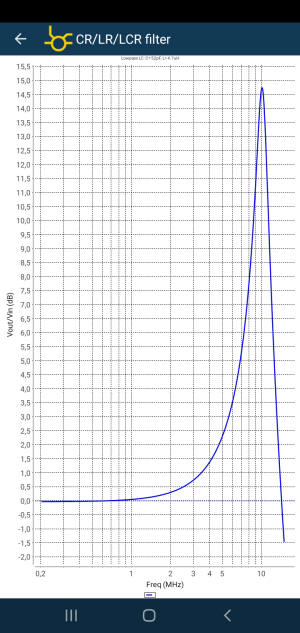

Abschätzung der Spannungsüberhöhung, Transformation
Eine empfehlenswerte Software für jeden HAM mit einem Android-Smartphone
RF & Mikrowelle Werkzeugkasten
"10 EURO-Ausgabe, die einen deutlich höheren Wert besitzt."
Alternative gibt es verschiedene kostenfreie Versionen mit eingeschränkter,
aber sehr brauchbarer Zusammenstellung.
DL7UKM
- Was ist neu in der Version PCB ...
- Datenblatt
- 11PHC-101K-50
- L-11PHC 100µ Stehende-Induktivität, FASTRON 11PHC Datenblatt
- Ferrit
- Toleranz: ± 10 %
- Ø 12 x 15 mm, Raster: 5 mm
- DCR max : 0,16 Ohm, IN: 1,84 A DC
Hinweis auf DC-Siebung
Stromversorgung
via Reichelt 13,75 €, 09.01.2021
"MeanWell Steckernetzteil der Serie GST25E. Steckernetzteil mit Eurostecker Universaleingang Überlastschutz durch Abschalten (hiccup), auto recovery geschützt gegen Kurzschluss, Überlast, Überspannung Isolationsklasse II niedrige Leerlaufleistung Energy efficiency level VI (DOE)
Technische Daten:
Eingangsspannung: 85 - 264 V AC / 47 - 63 Hz
Ausgangsspannung: 15 V DC / 1,66 A
Leistung: 25 W
Restwelligkeit: 100 mVp-p
Effizienz: 87%
Einschaltstrom, max.: 65 A
Arbeitstemperatur: -30 ... +70 °C
Größe: 79 x 54 x 33 mm
Gewicht: 0,203 kg"
- Datenblatt
- Installation Manual-MEAN WELL Switching Power Supply Manufacturer
-> Bedienungsanleitung Stecker- und Tischnetzteile
- To Do
Gehäuse
- Datenblatt Datum: 18.03.05
ProMa Technologie -> Gie-Tec GmbH -> Profilgehäuse -> Euro Gehäuse
Proma 131030 131030 Universal-Gehäuse 168 x 103 x 56 Aluminium bei CONRAD
- Preisniveau deutlich über Reichelt, Status: 10.01.2021
- Datenblatt Datum: 10.04.2012
-> Platinenabmessung mit 100 * 160 mm erwähnt
Dicke der LP? Nut mit 1,8 mm angegeben
Tiefe der Nut 2 mm
Eigentlich kommt die Frage zu spät...
Uni OCXO mit MORION DOCXO MV89A
Höhe DOCXO: 39 mm
Höhe PCB= 1,62 mm
Abmessung der LP: 100 * 100 mm
PCB: pcb_dl4zao_v10
Seitliche Freiheit zur Bauelementebestückung?
K9 und R4 zeigen auf die Frontplatte
Ist zusätzlich Platz für ein 4-Fan Out Board?
Vertrauen wir den Angaben, gefunden bei CONRAD, und bestellen bei REICHELT.
Und nun der Ausgang der Geschichte...
An manchen Stellen könnte es knapp werden.
- Siehe Sicherungshalterung
- Kühlkörper: ist isoliert aufgebaut
- Abstand des MV89A zur Seitenwand, hier ist es sehr eng,
Tiefe der Nut beträgt 2 mm
- SMA-Buchse: OK
Alternative Montage der Leíterplatte, 90 Grad nach Links gedreht.
- Nun zeigt R4 nach Rechts. Man müsste ein Loch in die Seitenwand bohren,
was sicherlich nicht wünschenswert ist. Alternative Lösung ein Spindelpotentiometer
mit vertikaler Abgleichachse einsetzen. Kommt auch nicht zum Einsatz da
der Abstand des Gehäuses von R4 nicht passt
- SMA-winkel-Buchse kann nicht mehr eingesetzt werden. Kabel mit SMA-Buchse
wäre denkbar.
- Unterseite: 5-V-Schiene auftrennen und durch Drahtbrücke ersetzen

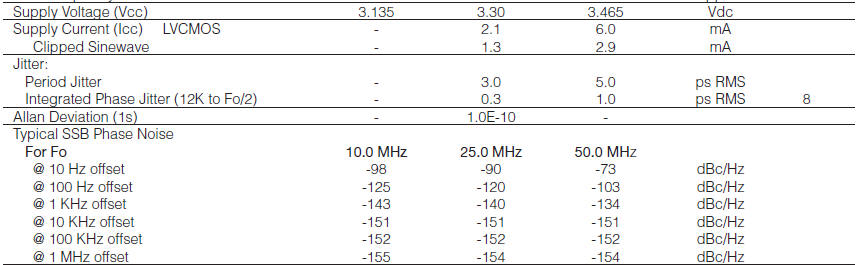

Phase Noise Measurement
How to Measure Phase Noise with a Crystal Oscillator (bliley.com)
Atomic Clocks
Download auf der Webseite von AXTAL.com
- Coherent PopulationTrap(CPT) CPT Clock
- Rubidium Clock
(sz-plaza.com)
深圳普拉泽电子科技有限公司 - 深圳普拉泽电子科技有限公司 (sz-plaza.com)
Stromaufnahme:
750mA < in der Aufwärmphase
300mA in der Arbeitsphase <
Kalibriergenauigkeit: ±0,01 Hz
Frequenzstabilität : 5e-12
Ausgangspegel :
dBm:10dBm±2dBm@50 Ω;
VRMS:0.7071V@50 Ω;
VPeak:1.0V@50 Ω;
VP-P: 2.0V@50 Ω。
Ausgangsimpedanz: 50Ω
Schnittstellentyp: SMA-f (Äußere Schraube Innenloch, hi)
Abmessungen: mm (L*B*H)
Verwendung: Konstante Temperatur 10MHz, extrem niedriges Phasenrauschen, Frequenzreferenzmodul, Frequenzreferenz, OCXO-Frequenzreferenz, verwendet in Audiosystemen, Decodern, Kurzwellenradios, Frequenzmessern, Gerätereferenz wie z. B. Signalquelle."
Autor: Prazer
Veröffentlicht: 8. Juni 2022
- 09.999.988,5 Hz
Umwandlungsrechner für SMD-Widerstandscode | DigiKey Electronics
"Format des Widerstandscodes Das EIA96-System zur Kennzeichnung von Bauteilen basiert auf der EIA96-Reihe von Standardwiderstandswerten und wird in der Regel bei Bauteilen mit 1 % Toleranz verwendet. Es werden drei Zeichen verwendet (zwei Zahlen und eine Ziffer), wobei die Zahlen die Listenposition (34 = 34. Wert des möglichen Bereichs) und der Buchstabe den Multiplikator darstellen." by digikey.de
EIA-96 Widerstände mit 1 % Genauigkeit
4,99 kOhm
R6 nachgemessen mit dem UT139 ergibt 4929 Ohm.
- eleganter Vorschlag zum Abstimmbereich
