25-MHz-VCTCXO

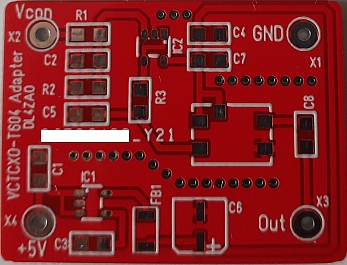

  Erweiterungsboard 25-MHz-VCTCXO-T604 by DL4ZAO  [05.01.21, mkn]

  - Zubehör, optionale Erweiterung zum sGPSDO, bzw. Baugruppe des 25-MHz-sGPSDO

  -> Baumappe VC-TXCO Adapterboard by DL4ZAO

- Frühjahr 2020

- Basis-Idee: multivalente Nutzung der PLL-Platine
- Ziel: der s-GPSDO wird zum 25-MHz-s-GPSDO
- Ergänzung zum PCB: V1.0 und 2.37
 - PCB v 2.37: Jumper "10 kHz" löten, beide Frequenzteiler 74HC390 bestücken
 - PLL-Filter: siehe Oben
 - Lock-Detection, C6: 3,9 nF
 - NANO: TiP auf 25000 Hz setzen
 - GPS-Breakoutboard bestücken

 - - SW: TBD, vorerst nur TiP-Frequenz setzen
   - ToD: Anpassung der Anzeige der Uc-Spannung, Umrechnung, ...

- Abmessungen der Leiterplatte: 33 * 25 mm
- Montage: die Platine wird auf den OCXO-Platz positioniert
- Platine unter Erprobung, Status: 06.07.2020
- ....
- Dez. 2020, zwei  25-MHz-sGPSDO erfolgreich erprobt, bzw. im Einsatz



- ein VCTCXO kommt zum Einsatz
- Spannungsregler 5V->3,3 V
- Spannungsteiler und OVP im Signalweg der Steuerspannung







Die Links zu Digi Key dienen zur genauen Spezifizierung der Bauelemente, welche sicherlich auch über andere Distributoren beziehbar sind.


  CW774CT-ND‎T604-025.0M‎ Connor-Winfield XTAL OSC VCTCXO 25.0000MHZ LVCMOS
  MCP6291T-E/OTCT-ND MCP6291T-E/OT IC OPAMP GP 1 CIRCUIT SOT23-5
  576-1259-1-ND‎ ‎MIC5205-3.3YM5-TR‎ Microchip Technology IC REG LINEAR 3.3V 150MA SOT23-5

  - VC-TCXO
 - Art der verwendeten Temperaturkompensation, analog oder digital, beachten.
   Analoge Temperaturkompensation wählen.
 - VC-TCXO oder nur VC-XO?
   -

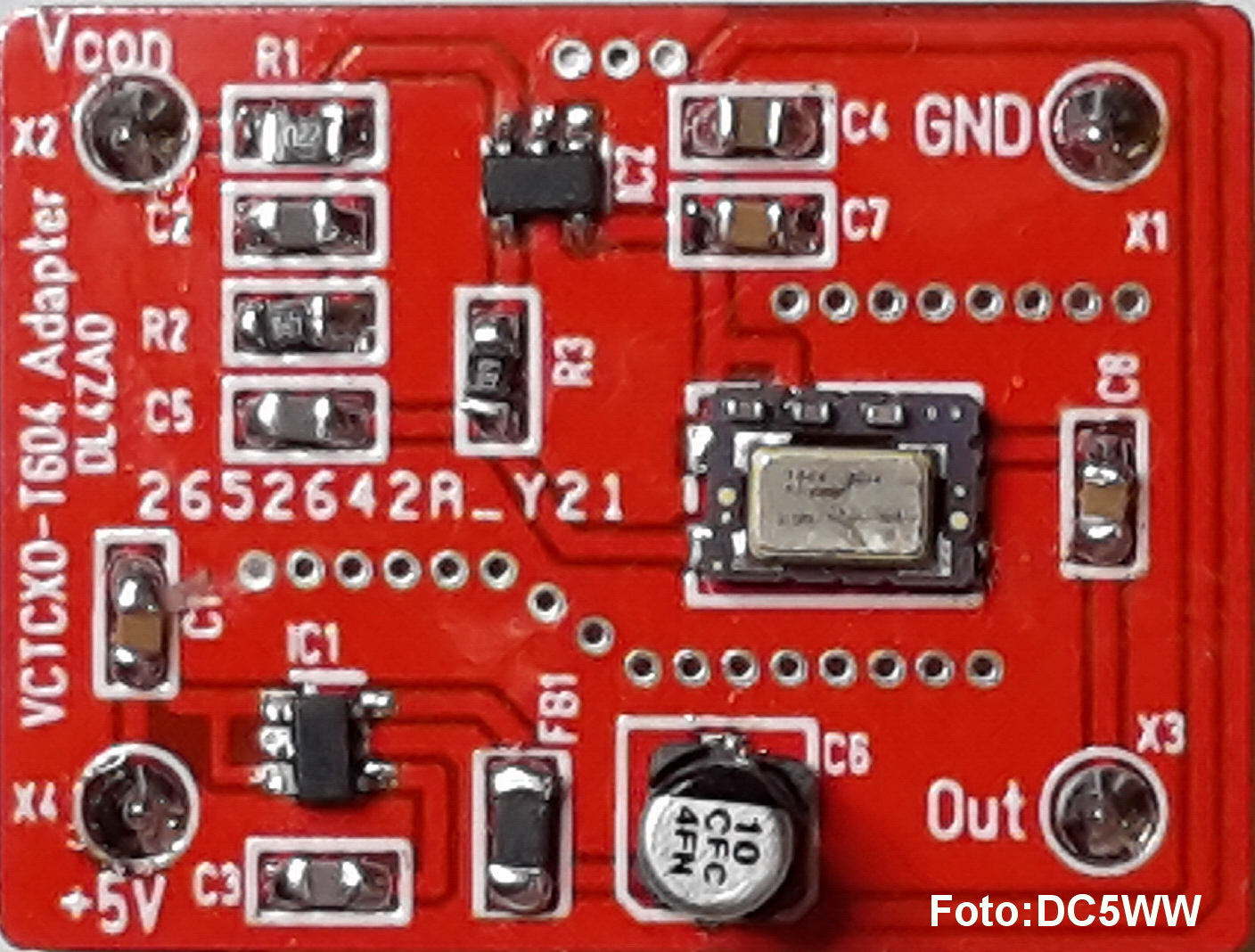

Foto: DC5WW

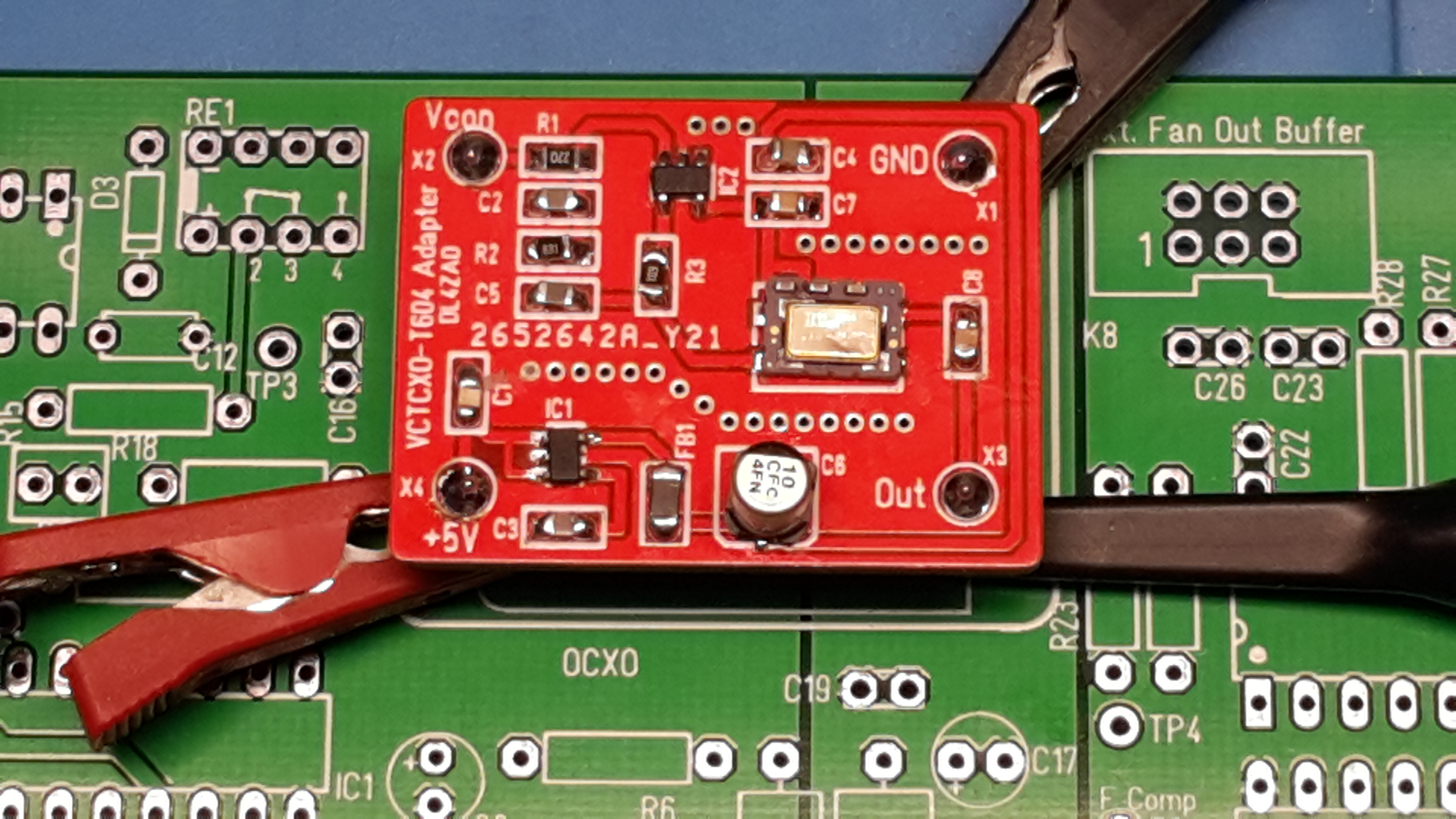

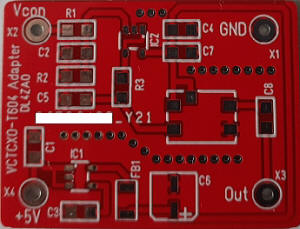

Ein erster Test der 25-MHz-Adapterplatine.

Foto: DC5WW

Messungen und Fotos: DC5WW. Tnx an Heinz.
https://dl4zao.de/_downloads/VC-TCXO_Adapterboard_BM.pdf

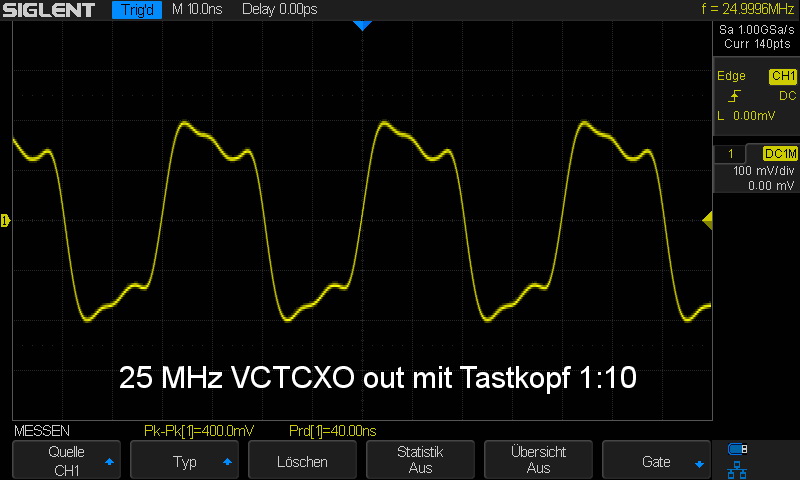

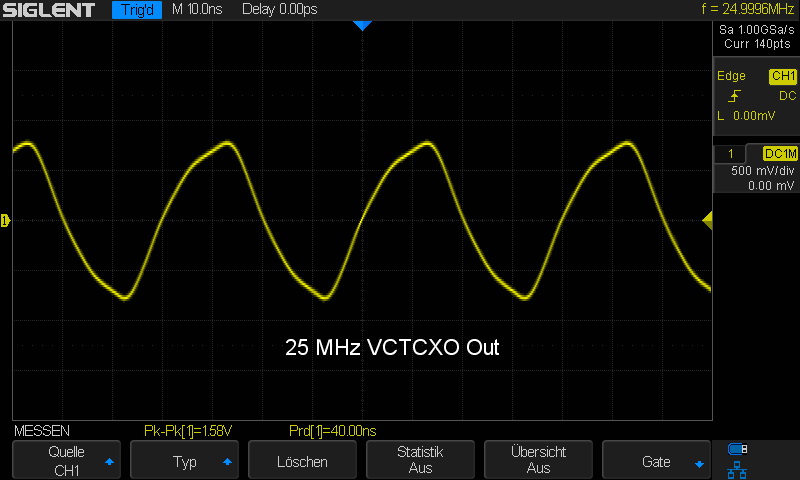

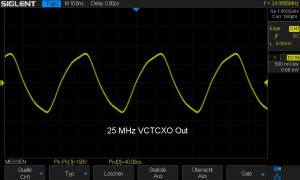

  Der Einfluß des Tastkopfes auf die Messung.




25-MHz-sGPSDO  [12.12.2020, mkn]


  Integration des VCTCXO-Moduls in den s-GPSDO AG00013_.gif (7874 Byte)
  VC-TCXO: 25 MHz

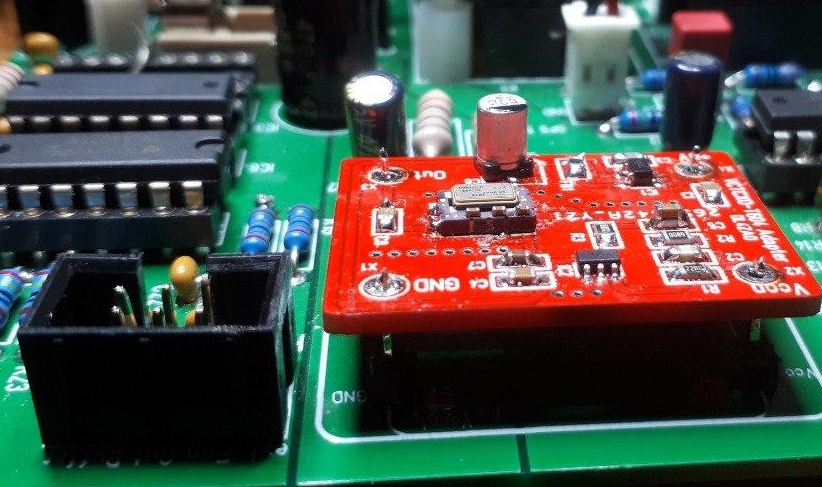

Foto: DM4iM, bearbeitet DL7UKM

PCB V 1.0, Modifiziert mit R= 680 Ohm zwischen Teilerausgang und Phasendiskriminator-Eingang
TiP: 25 kHz
NEO-6M
- R= 680 Ohm zwischen Teilerausgang und Phasendiskriminator-Eingang

- Erprobung mit TiP: 250 kHz hat Mehrfach-Empfang der QO-100-Signale durch den LNB produziert

- hohe Vervielfachungsfaktor von 390 für die 25 MHz


Quelle: Datenblatt NXP

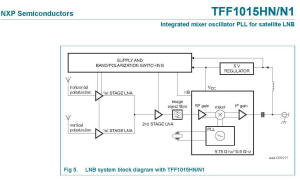

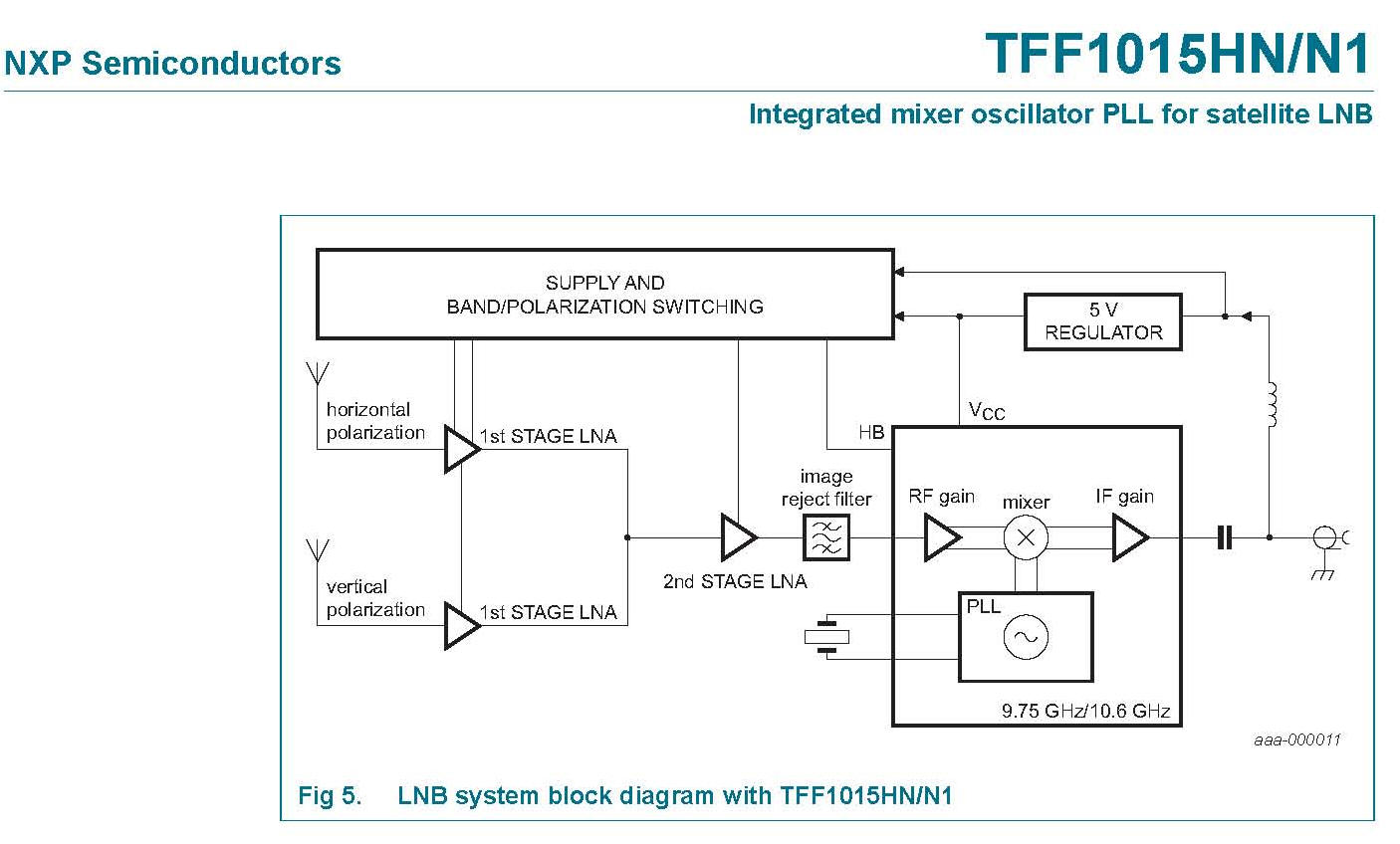

Blockschaltbildes eines LNB's

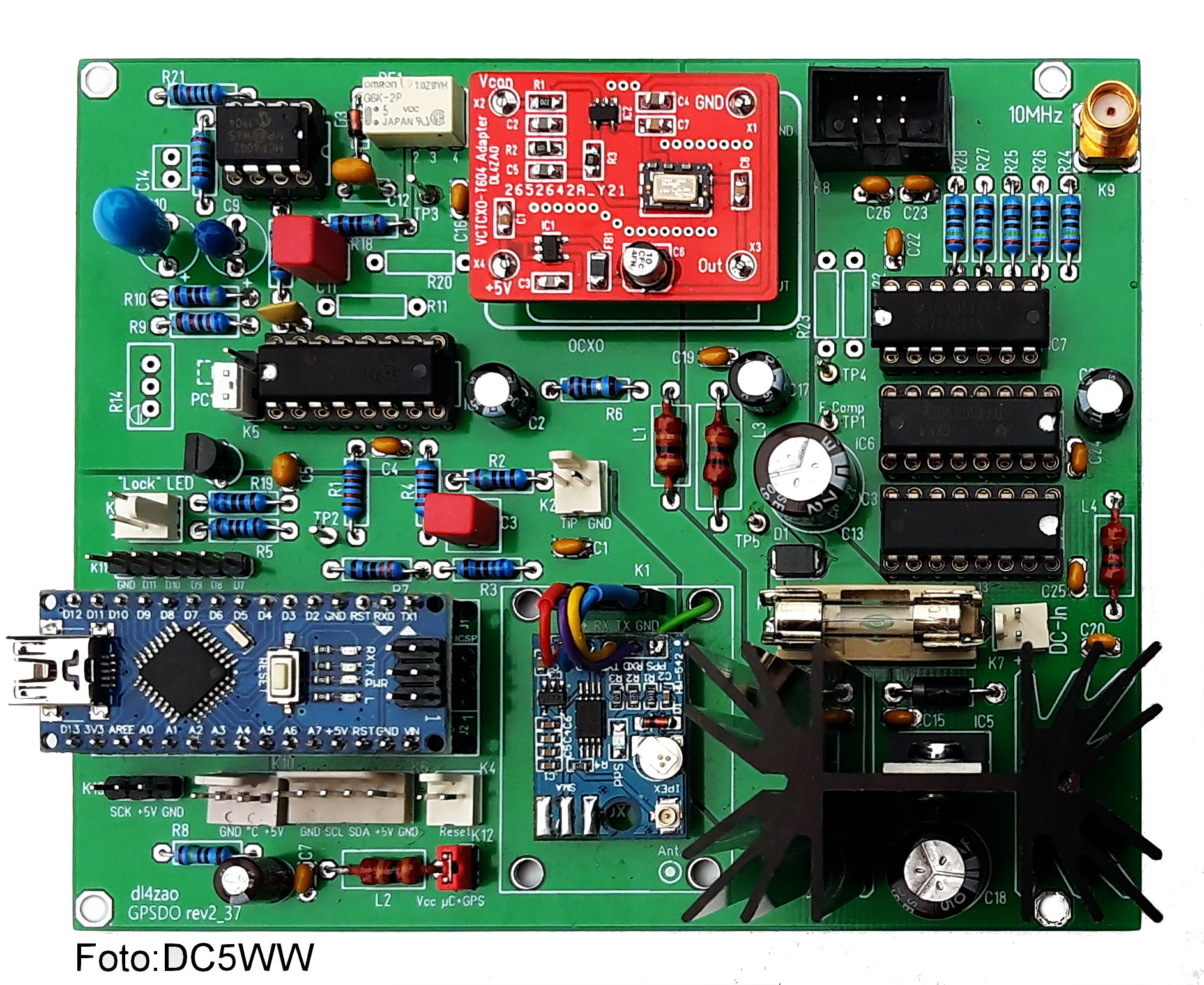

  sGPSDO 25 MHz Aufbau durch Heinz, DC5WW
 Abweichungen im Bild zur Baumappe: Positionierung K4, K6, K7



PCB: 2.37
VC-TCXO T604-025.0M‎ Connor-Winfield, 25 MHz

 74HC7046 -> C6= 3,9nF für TiP: 25kHz

-
R9= 62 kOhm   [09.01.2021]
- R10= 4,7 kOhm
- C10= 100 uF
- C9= 10 uF
- C11=1 uF
- C23= gebrückt
 - Nutzung  geplant für DC5WW's QO-100 Anlage

   - als externe Referenz für den OCTAGON LNB (Twin)

- Montage in Outdoor-Gehäuse mit Adalm Pluto, 20 W PA,
   Schaltnetzteil, RTL-SDR, Remotebetrien via LAN, etc.


- Hersteller „Octagon“. Modell: „OTLG Green HQ“

  Ein Blick ins Innenleben, wenn das nicht verkaufsfördernd ist!








     Inbetriebnahme

- abgesetzte Empfangsantenne benutzen!



  To Do


  - Einstrahlung der 25 MHz in den GPS-RX?
    - 25 MHZ und deren Oberwellen reichen bis in den Empfangbereich des GPS-Rx
  - L1 Frequenz 1575,42 MHz
  - unglücklicherweise fällt die  63. Harmonische (62. Oberwelle) direkt in das Empfangsspektrum
-> Global Positioning System



Drawing, Bilder

Modification

Google




25-MHz-VCOCXO

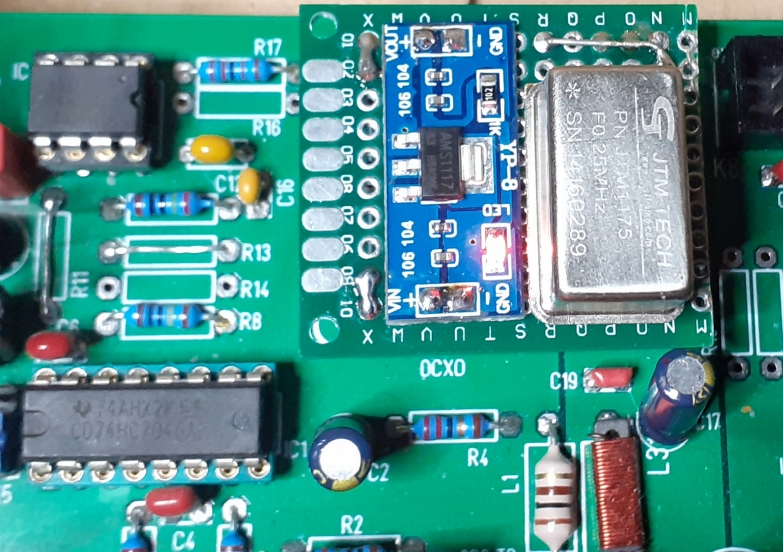

  Erweiterungsboard 25-MHz-VCOCXO-JTM1175 by DL7UKM  [06.02.21, mkn]


- coming soon ....
- Proto-Typ der Entwicklung

- OCXO JTM1175

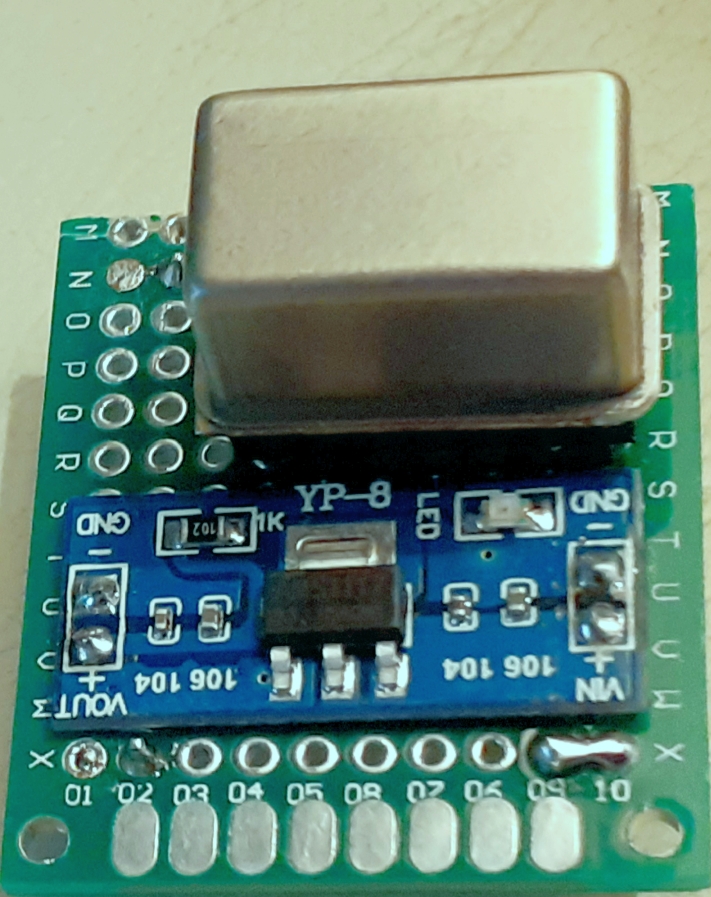

- Modifizierung des JTM1175, Verwandlung in einen VC-OCXO


- Schaltbild

    Externe Ref.: sGPSDO, Nr.02

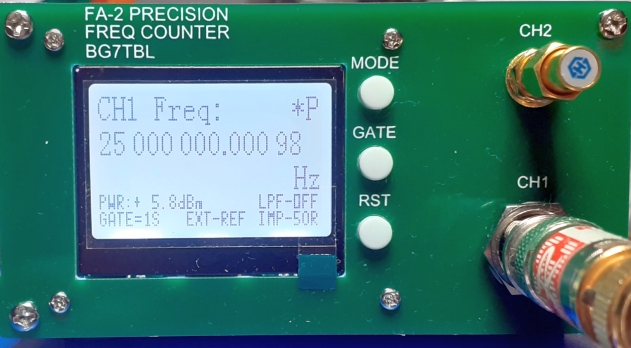

  sGPSDO rev 1.0, Rcontrol: 82 kOhm, Uc: 1,01 V @25 MHz

  Verwendung

    - Zubehör, optionale Erweiterung zum sGPSDO, bzw. Baugruppe des 25-MHz-sGPSDO
