MC-42S
|
|
|
|
|
|
|
Dynamisches Mikrofon |
|
|
|
|
|
|
Impedanz: 500 Ohm |
|
|
|
|
|
|
8-polige Kupplung |
|
|
|
|
|
|
|
|
|
|
MC-43S
|
|
|
|
|
|
|
Dynamisches Mikrofon |
|
|
|
|
|
|
Impedanz: 600 Ohm |
|
|
|
|
|
|
Schaltbild ? |
|
|
|
|
|
|
8-polige Kupplung |
|
|
|
|
|
|
Sprechabstand: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Mikrofon (Standmikrofon, Tischmikrofon)
|
Google
Kenwood MC-60 |
YAHOO! Groups
KennwoodMics [umfangreiche Informationen, empfehlenswert,
mkn] |
|
|
|
MC-60 |
|
|
|
|
|
|
|
|
|
|
|
|
|
MC-60A Kenwood Standmikrofon mit Verstärker und 8-pin Anschluss
Manual |
Thiecom |
|
|
|
|
|
|
|
|
|
|
|
|
|
WiMo |
|
|
|
|
Jakobs Breda Electronics
MC-60 AM
Instruction Manual MC-60A |
|
|
|
|
|
Beschreibung
- Tauchspulenmikrofon, Cardioid Dynamic Microphone MC-60
- Umschaltbare Impedanz, 50 kOhm/500 Ohm, Schiebschalter
- PTT-Schiebeschalter,
ON/OFF
- Aluminium-Standfuß
für
abnehmbares Mikrofon
- Schaltbarer Pre-Amplifier(Vorverstärker, eine Transistorstufe)
- Tasten
- Up/Down,
Lock, PTT
- Schalter: Pre-Amplifier(Vorverstärker).
MIC-AMP: OUT/IN
-
Stromversorgung für den Pre-Amplifier
- über Transceiver Mikrofon-Buchse oder
- optional durch
zwei AA-Batterien
- 8 poliger Stecker
-
empfohlener Sprechabstand: 10 cm |
Toleranz Impedanz: ± 30% |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
MC-60
|
- ältere Version SN. 561 (Beschriftung MC-60,
dennoch mit eingebautem Vorverstärker, abschaltbar)
|
|
|
|
|
|
|
|
|
|
|
- Schaltbild der Mikrofon-Unit fehlerhaft,
Zuleitungen zu Pin 1 und 7 sind vertauscht
richtig: Pin 7 Mic Ground, Case, Mikrofongehäuse
Pin 1 Mic
-
Kabel des Standfußes zum Mikrofon
8 poliger
Stecker(Kupplung), überprüft, OK
Pin 1: Kabel gelb, Mic
Pin 7: Schirm
Pin 2: Kabel blau, PTT
Pin
8: Kabel rot
|
Messungen an der Mikrofon-Unit [17.11.2015]
Gleichstrom-Messungen
Pin 7 zum Gehäuse: ca. 0,1 Ohm -->
Pin 7 ist auch mit dem
Mikrofongehäuse verbunden
Pin 1 gegen Pin 7, Gehäuse: 472 Ohm
(Impedanzschalter 500 Ohm gewählt)
Pin 1 gegen Pin 7, Gehäuse: 1,2
kOhm (Impedanzschalter 50 kOhm gewählt)
LCR/ESR Meter PeakTech® 2170
f= 1 kHz
Pin 1 gegen Pin7. Gehäuse, Ton deutlich wahrnehmbar, Messung
der Impedanz
Rp=
556 Ohm (Impedanzschalter 500 Ohm gewählt)
Rp= 61,28 kOhm
(Impedanzschalter 50 kOhm gewählt) |
|
|
|
|
|
- Schaltbild des Vorverstärkers, diskrete Bauelemente, kein IC |
|
|
|
|
|
|
|
|
|
|
|
|
|
- Fehler: zeitweises Aussetzen des Audiosignales im Mode Mic OUT
[03.04.2015] |
Kontaktproblem des Umschalters?
Kontaktspray verwendet und gelöst :-) |
|
|
|
|
|
|
|
|
|
|
|
|
"Kenwood
MC 60A und MC 90 modifiziert >>>> HF resistent !"
by
DG1OGW ->
DM2CM |
"Schaltungsauszug als Ergänzung zum
Beitrag "HF-Einstreuung MC-60A"
FA 10/15, S. 1098
dm2cm_ergaenzung_hf-einstreuung.pdf"
by
Funkamateur
Downloads zum Heft |
|
|
|
|
|
Kenwood MC-60 Microphone Mod - VSS home page |
|
|
|
|
|
|
MC-60A repair by
MW0GKX
|
|
|
|
|
|
|
|
|
|
|
|
|
|
http://www.kjq.us.com/amateurradio/kenwoodmc60.html |
- microphone base is not grounded to the audio input line to the radio
- second picture there's ferrite bead on the microphone cable , no
help
- solder one side of the capacitor to the plus microphone lead
and the other side to the braided ground lead |
|
|
|
|
|
|
|
|
|
|
|
|
Kenwood
MC-50 modification
|
mc50_preamp_lf_correction_ft897_ts120_ts130_ft817_ft857.gif |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

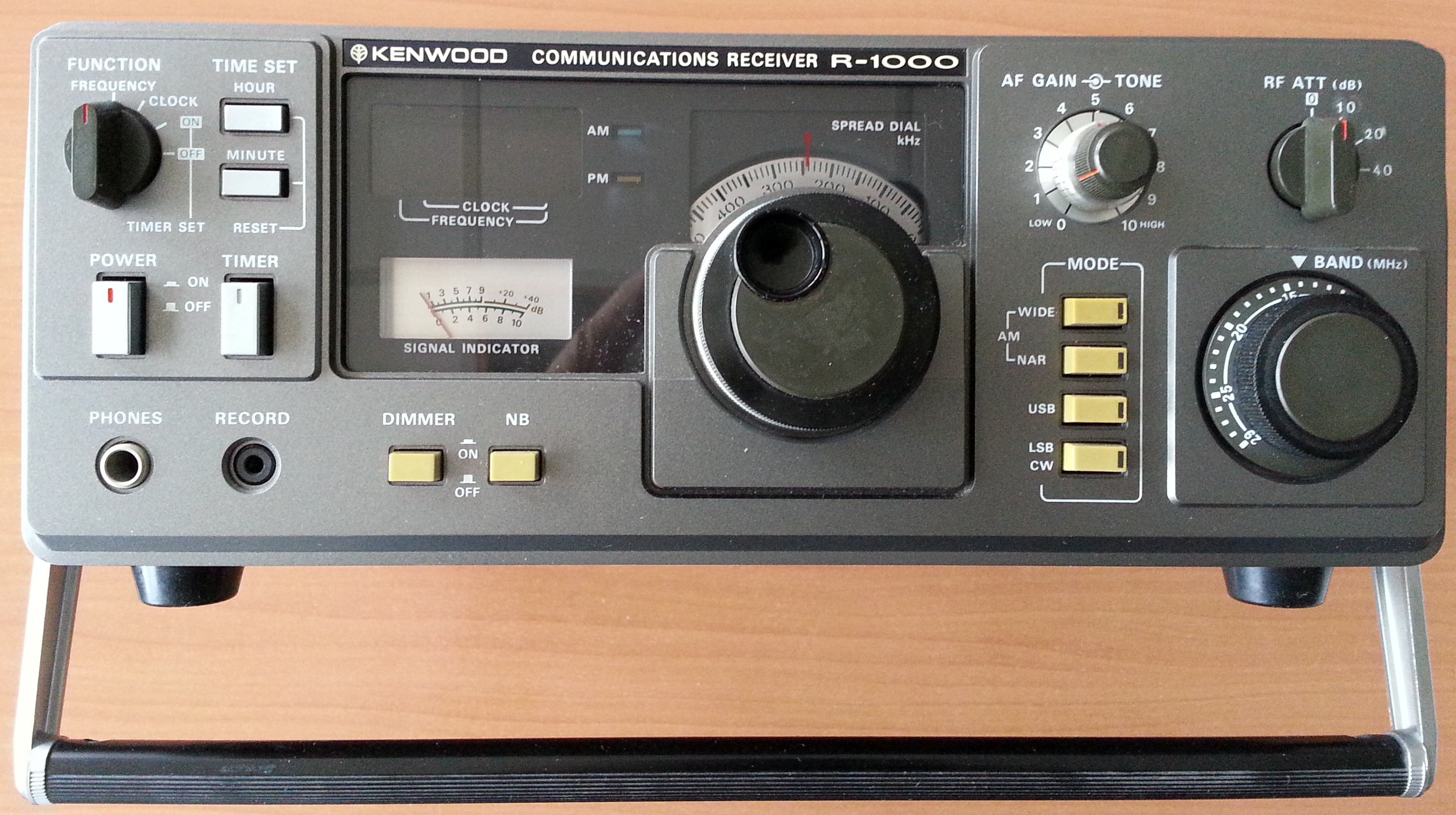

R-1000 Communications Receiver, 200 kHz-30 MHz
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hersteller: Kenwood / Trio - Kenwood Corp. Japan |
|
|
|
|
|
|
|
|
|
|
|
|
|
S/NO. 1031074 |
|
|
|
|
|
|
FTZ. Nr: 1165/12 |
|
|
|
|
|
|
Sicherung: 0,4 A bei 220V/240V Anschluß |
|
|
|
|
|
|
|
|
|
|
|
|
|
Rahmenantenne
|
|
|
|
|
|
|
|
|
|
|
|
|
|
R -
1000
|
|
|
|
|
|
|
Testbericht R-1000 -
© kurier 14 / 1983 |
|
|
|
|
|
|
Testbericht R-1000 - © Rainer Lichte, ADDX |
|
|
|
|
|
|
Kenwood R-1000 - Kontaktprobleme und Bausünden beim KW-Oldtimer RX
beheben by
Der
Bastelbunker
|
|
|
|
|
|
|
|
|
|
|
|
Demontage Tragegriff [20140504,
mkn]
|
|
|
|
|
|
|
- Entfernen der oberen Gehäuse-Schale, 6 Schrauben
- Maulschlüssel SW
10, Muttern der Griff-Schraube
entfernen
- Tragegriff demontieren |
|
|
|
|
|
|
|
|
|
|
|
|
|
Modifikationen
|
|
|
|
|
|
|
- Support by
Kenwood USA --> R-1000 |
|
|
|
|
|
|
-
Muting Info add to User Manual |
|
|
|
|
|
|
- RF Attenuator 10 dB Step Option |
|
|
|
|
|
|
-
AGC, AM Bandwidth Changes |
|
|
|
|
|
|
- Kenwood R-1000
Modifikationen
|
|
|
|
|
|
|
- Einbau FM-Demodulator |

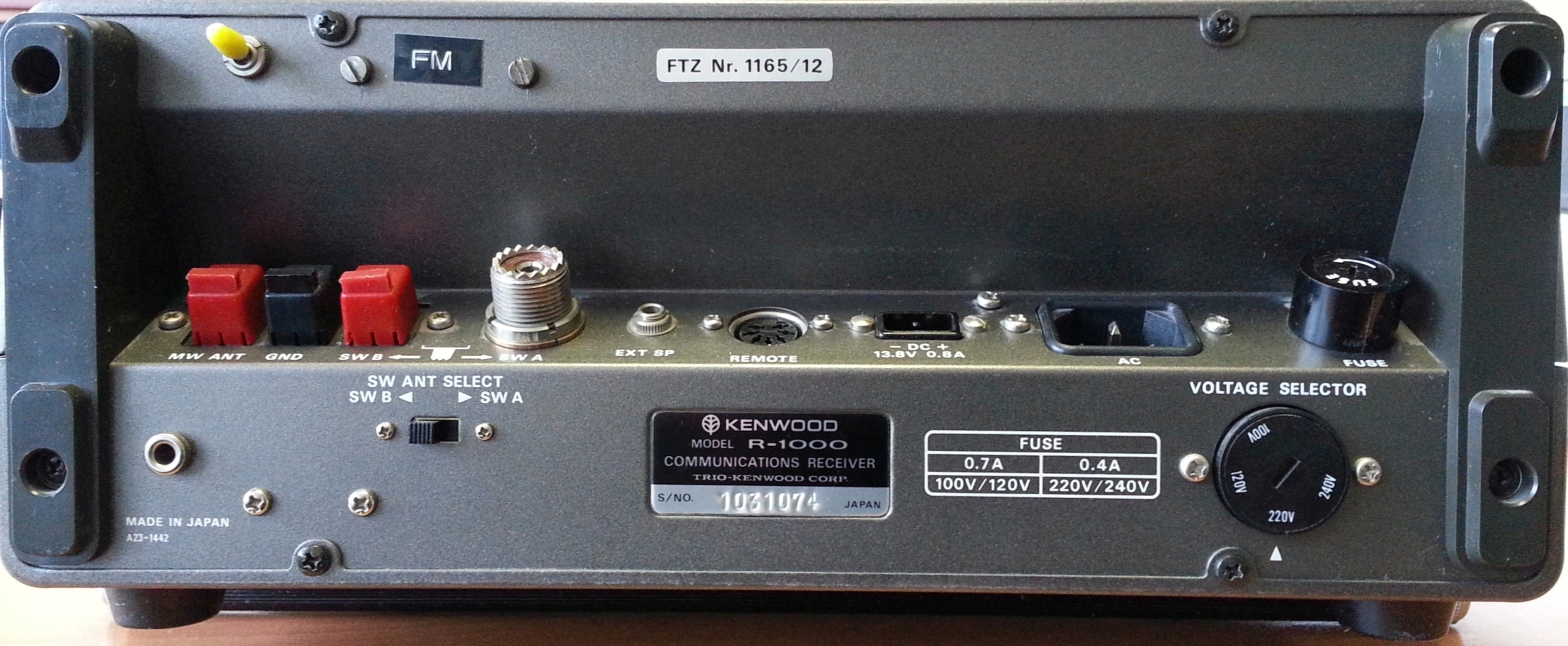

Umschalter Rückwand |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
[27.03.2014, mkn]
|
|
|
| |
|
|
|
|
|
| |
|

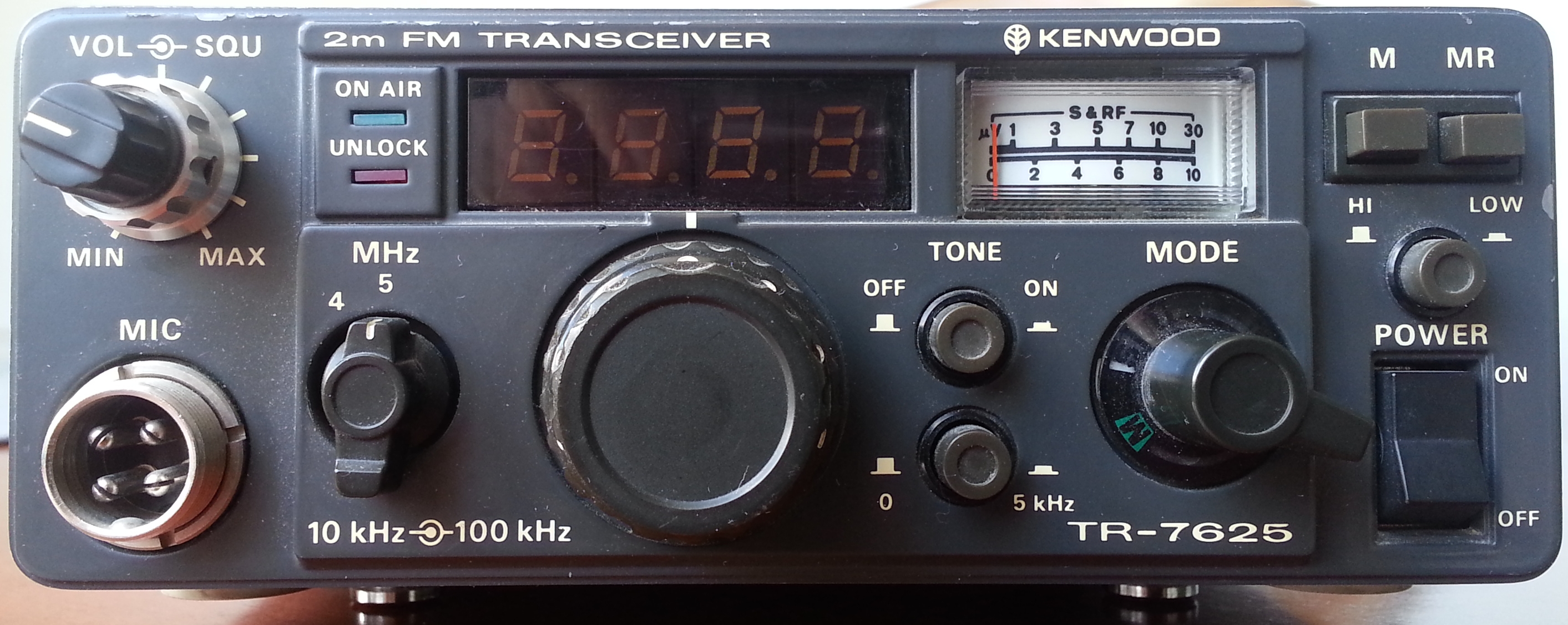

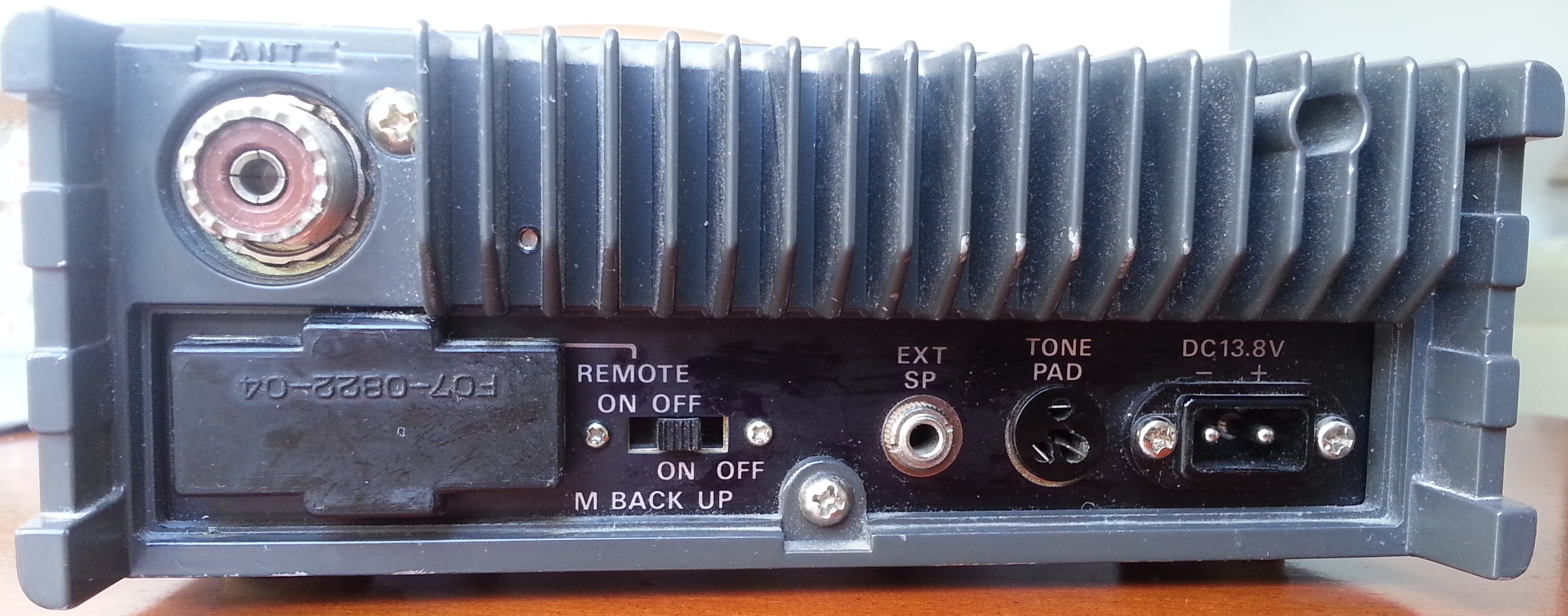

2m FM Transceiver, Model TR-7600, Rating: 13.8V 3A |
%20Front_small.jpg)
%20Rear_small.jpg) |
 |
|
| |
|
No. 910xxx JAPAN, TRIO-KENWOOD COPR. |
|
|
|
|
|
10 W |
|
|
|
| |
|
Herstellung: 1979(+?) |
|
|
|
|
|
Besonderheit ? |
|
|
|
| |
|
Kennzeichnung auf Frontplatte TR-7625, Serien-Nummer-Schild: TR-7600 |
|
|
|
|
Europäische Variante nur 144 MHz, 145 MHz Bereiche
(zwei
Schalterstellungen) |
zwei Versionen:
K(144-147,995 MHz) und W(144-145,995 MHz) |
|
| |
|
|
|
|
|
| |
|
Usage |
|
|
|
| |
|
4 stelliges Display, zeigt immer die Empfangsfrequenz an |
Mode-Schalter fixt, M
NA S(Rx=Tx) R(Tx=Rx-0,6 MHz) |
|
|
|
M Memory nur Empfangsfrequenz ohne Mode? |
|
|
|
| |
|
|
|
|
|
| |
|
Service Information Kenwood USA Amateur Radio
Support
---> Amateur Radio Service Bulletins ---> TR-7600, TR-7625 |
|
|
| |
|
|
|
|
|
| |
|

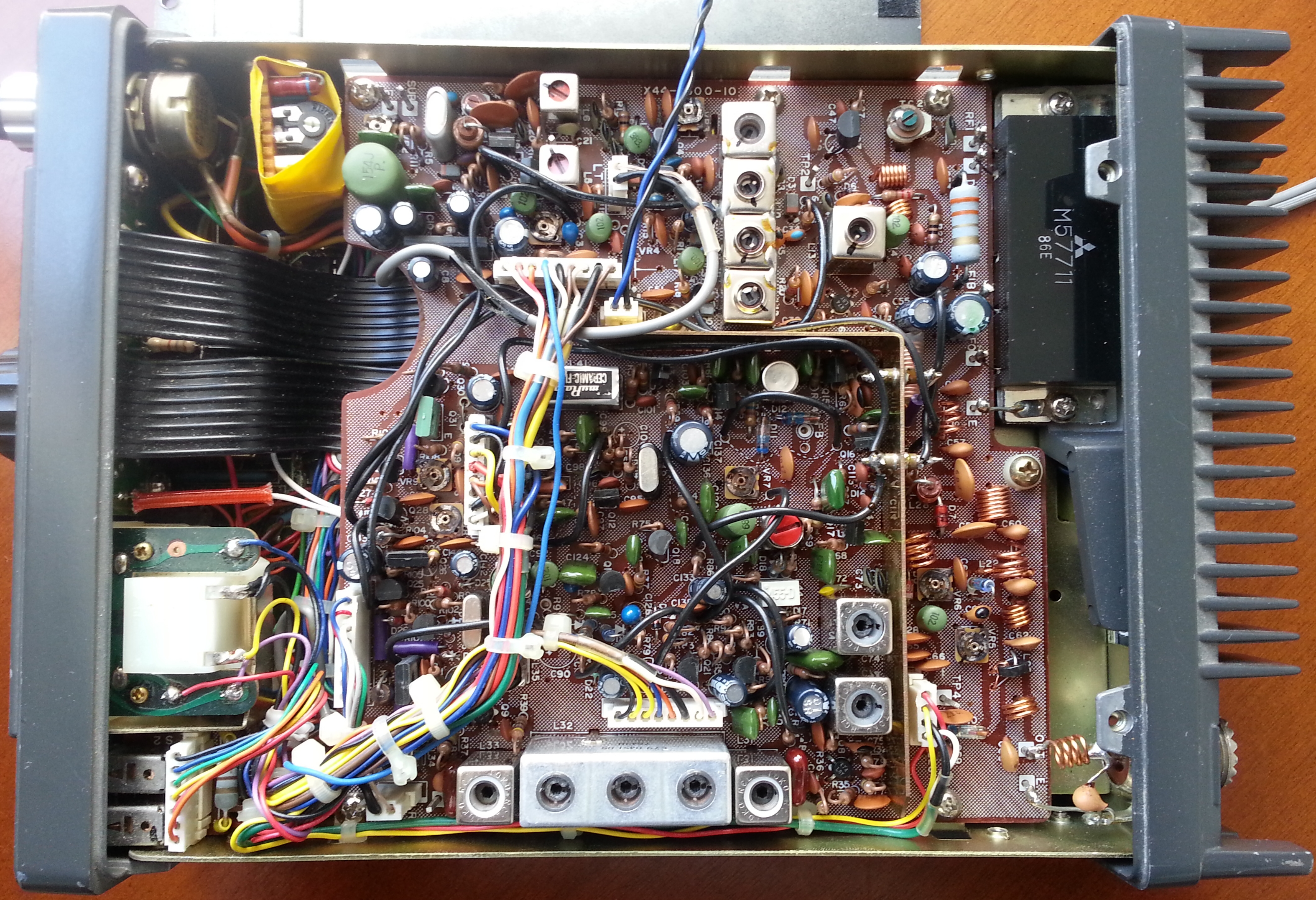

PA Modul MITSUBISHI M57711 86E |
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
Befestigung Antennen PL-Buchse, Ringmutter lose |
|
|
|
| |
|
Elko ? |
Zustand überprüfen |
|
|
| |
|
1750 Hz Ton ? keine Auftastung Relais, kein Ton auf Tx-QRG!
-
Kontaktproblem Pfostenstecker gelöst |
nachgerüsteter Tongenerator auf
Lochraster-platine |
|
|
| |
|
Mode-Schalter fixt, M NA S(Rx=Tx) R(Tx=Rx-0,6 MHz) |
|
|
|
| |
|
|
|
|
|
| |
|
Sicherung
-
FLINK 5,0A : Feinsicherung 5x20mm, flink 5,0A |
Datenblatt |
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
Kenwood TR-9000 |
|
|
|
| |
|
|
|
|
|
| |
|
TR-9000 Repair (qsl.net)
by n6dlh |
|
|
|
| |
|
|

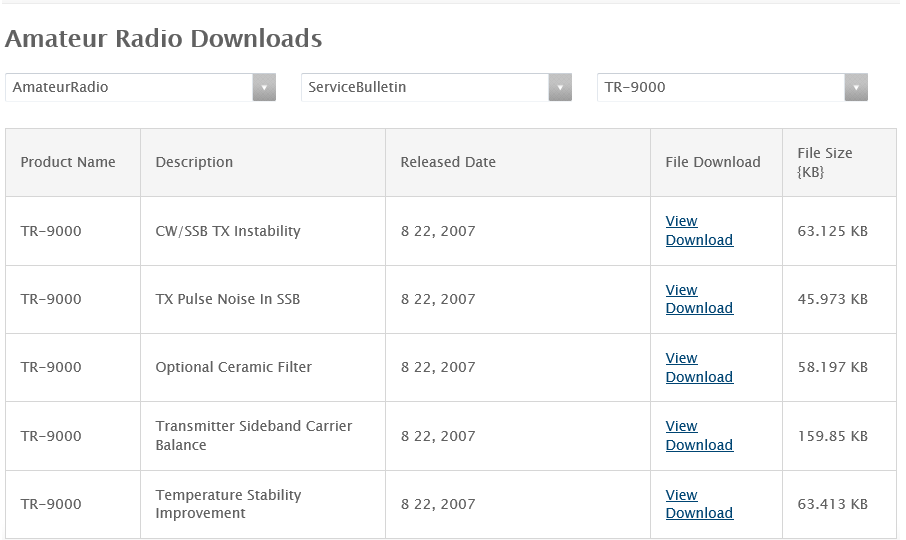

https://www.kenwood.com/usa/Support/Amateur_Radio/
|
 |
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
|
|
12.11.2021, mkn |
|
|
| |
|
|
|
|
|
| |
|
Baujahr 1982 |
KENWWOOD
2m ALL MODE TRANSCEIVER
TR-9130
RATING DC 13,8 V 5.5A
TRIO-KENWOOD CORP.
S/NO. 2082691
JAPAN |
|
|
| |
|
|
|
|
|
| |
|
Handbuch TR-9130 DE |
|
|
|
| |
|
|
|
|
|
| |
|
 |
https://www.kenwood.com/usa/Support/pdf/ASB0871.pdf
|
|
|
| |
|
View
Download |
|
|
|
| |
|
|
|
|
|
| |
|
Inbetriebnahme [12.11.21, ...] |
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
Power OFF ist nicht Power OFF! |
|
|
|
| |
|
- Standby Ströme bei eingeschaltetem Netzteil 13,8 V
-
Strombedarf für Mikroprozessor und Speicher: ca. 2,5 mA
- PA:
ca .... mA |
|
|
|
| |
|
|
|
|
|
| |
|

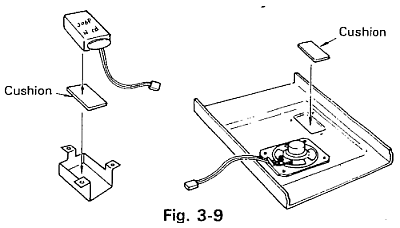

Batterie-Wechsel
- vorgefunden eine Alkalie-Batterie E-Block 9V
6LR61
gemessene Leerlaufspannung: 5,4 V |
 |
 |
|
| |
|
|
|
|
|
| |
|
Strombedarf für Mikroprozessor und Speicher: ca. 2,5 mA
-
220 mAh/2,5 mA = 88 h |
|
|
|
| |
|
Ladegerät Charger BC-1 |
|
|
|
| |
|
-
Kenwood BC-1 Power Supply | QRZ Forums |
|
|
|
| |
|
Frequenzgenauigkeit SSB, USB |
|
|
|
| |
|
TX-Display: 144,310 MHz, gemessen 144,31122 MHz mittels IC-9700 |
|
|
|
| |
|
|
|
|
|
| |
|

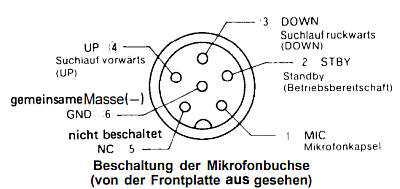

- dynamisches 500 Ohm-Handmikrofon mit PTT- und Fernbedienungstasten
(UP/DOWN)
6-polig
- Empfehlender Mikrofonabstand: 5 cm |
 |
|
|
| |
|
|
|
|
|
| |
|
RF-Ausgangsleistungs-Schalter |
|
|
|
| |
|
- Die Umschaltung 5/25 W wirkt nur in den Sendearten CW und FM.
-
SSB: 25 W PEP, unabhängig von der Sachalterstellung |
|
|
|
| |
|
|
|
|
|
| |
|
- KENWOOD
TR-9130 SM Service Manual |
|
|
|
| |
|
|
|
|
|
| |
|
-
HELP with Kenwood TR-9130 | QRZ Forums |
|
|
|
| |
|
|
|
|
|
| |
|
- TR-9130-TR9500
Mods by vk2kfj |
|
|
|
| |
|
- The Shack -
Trio
TR-9130 dropped into The Shack with a... | Facebook |
|
|
|
| |
|
-
Kenwood TR-9130 - Resto Project # |
|
|
|
| |
|
|
|
|
|
| |
|
-
TRIO/ KENWOOD TR-9130 REPAIR - YouTube
REPAIRING THIS
OLD CLASSIC, C18 IN THE FINAL AMP ON THE REAR WAS GETTING VERY HOT RADIO
CUTS OUT AFTER 2 MINUTES, REPLACED AND ALL IS FINE JUST LIKE A NEW
RADIO... |
|
|
|
| |
|
-
Upgrade CPU 9130 | Shopee Indonesia |
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
| |
|

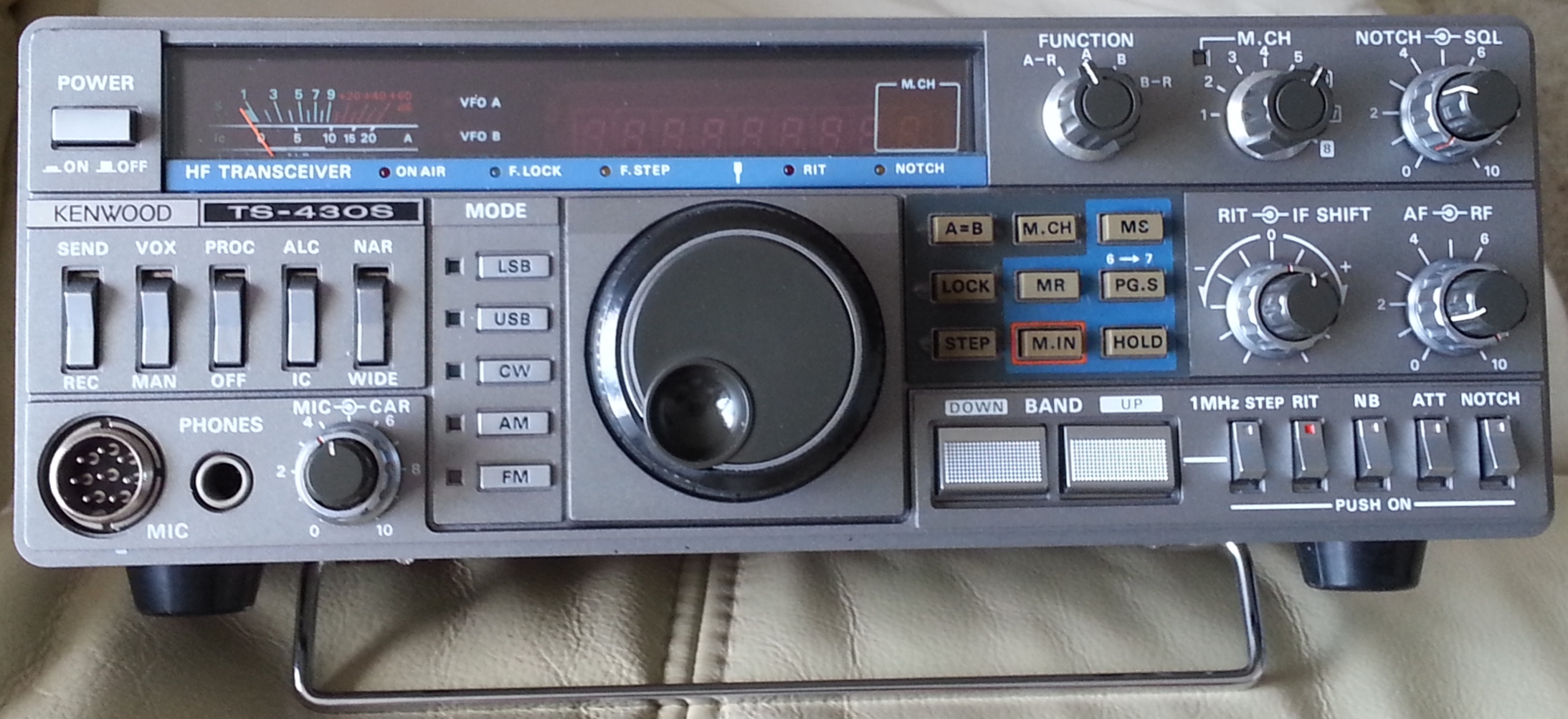

TS-430S, HF TRANSCEIVER, S/no. 60xxxxx
Baujahr: 1985 + xx(?) |
 |
|
|
| |
|
TRIO-KENWOOD CORPORATION |
|
|
|
| |
|
Unter
https://www.kenwood.com/usa/Support/Amateur_Radio/
--> TS-430S,
dort findet man u.a. zahlreiche Hinweise zu Gerätemodifikationen. |
|
 |
|
| |
|

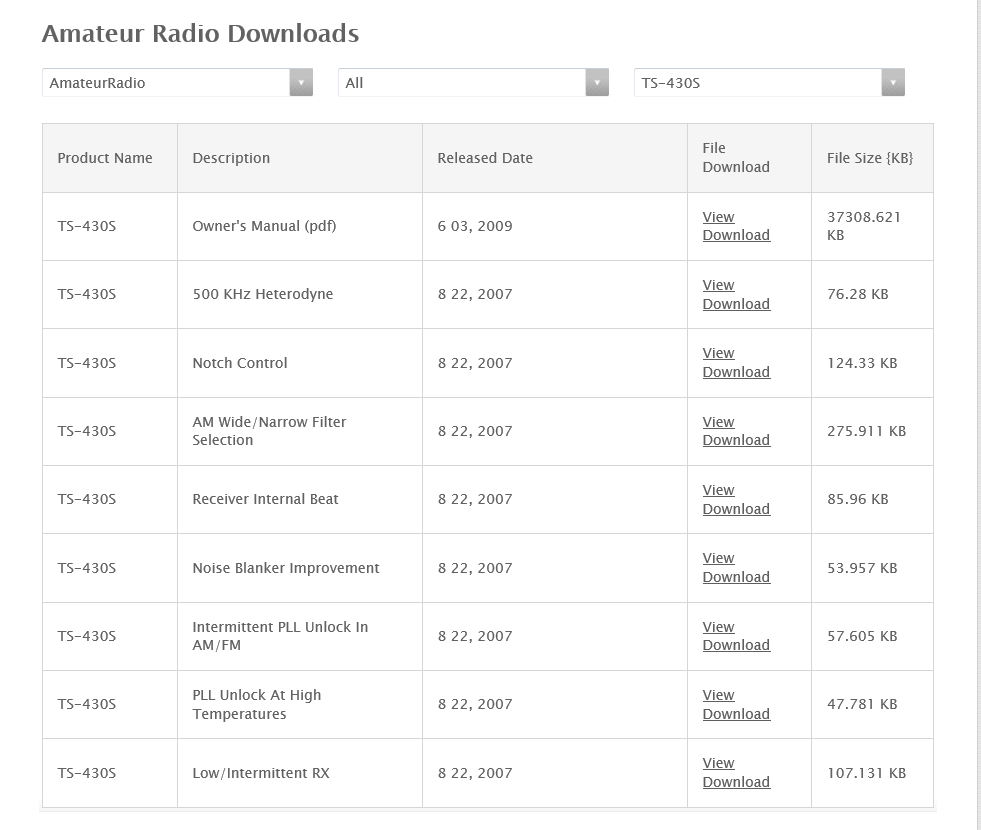

Owner's Manual |
|
|
|
| |
|
|
|
|
|
| |
|
Kenwood Service Bulletins |
|
|
|
| |
|
|
|
|
|
| |
|
YAHOO! Group
TS-430S |
|
|
|
| |
|
GOOGLE
TS-430S |
|
|
|
| |
|
ebay.com
TS-430S |
|
|
|
| |
|
YouTube
TS-430S |
|
|
|
| |
|
|
|
|
|
| |
|
http://www.universal-radio.com/catalog/hamhf/ts430s.html |
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
Circuit Improvements for the
TS-430S by
AG6K |
-->
pdf |
Circuit Improvements for the
TS-440S by Richard L. Measures, AG6K |
| |
|
Trio / Kenwood
TS-430S information by
G3YNH informative Seite |
|
|
|
| |
|
http://home.computer.net/~pritch/ts-430.htm |
|
|
|
| |
|
|
|
|
|
| |
|

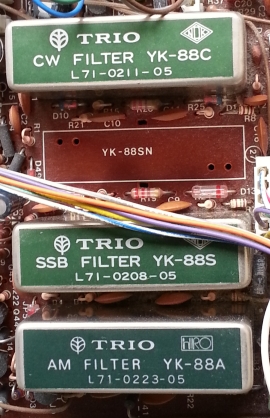

IF-Filters, 1st IF
|
Center Frequency
48,055 MHz
|
BW -3 dB
± 9,6 kHz |
ATT -10 dB
± 28 kHz |
ATT -30 dB
± 9,6 kHz |
|
|
| |
|
|
|
|
|
|
|
|
| |
|
IF-Filters, 2nd IF |
Center Frequency |
Center Deviation |
|
BW -6dB |
ATT -20 dB
|
ATT -60 dB |
 |
| |
|
CW Filter YK-88C
- TRIO
- L71-0211-05
|
8830,7 kHz |
|
|
± 0,25 kHz
(500 Hz) |
|
± 0,9 kHz |
| |
|
SSB Filter YK-88SN
- TRIO
- L71-0220-05
|
8830,0 kHz |
|
|
1,8 kHz |
|
± 1,8 kHz |
| |
|
SSB Filter YK-88S
- TRIO
- L71-0208-05 |
8830,0 kHz
USB-Träger
8831,5 kHz
LSB-Träger
8828,5 kHz |
|
|
± 1,2 kHz
(2,4 kHz)
0,3-2,7 kHz |
± 1,5 kHz |
± 2,2 kHz |
| |
|
AM Filter YK-88A
- TRIO
- L71-0223-05
|
8831,5 kHz |
|
|
6,0 kHz |
|
11,0 kHz |
| |
|
|
|
|
|
|
|
|
|
| |
|
Kenwood YK-Filter |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
SSB Crystal Filter YK-88S |
|
|
|
| |
|
Radio Experimenter's Blog: 【HAM】Some Hints for DDS Controller |
ein
Versuch der Übersetzung durch Google |
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
Maintenance |
|
|
|
| |
|
|
|
|
|
| |
|
- Frequenzgenauigkeit, Korrektur
|
|
|
|
| |
|
|
|
|
|
| |
|
Modifikationen |
|
|
|
| |
|
- NF-Ausgangssignal auf Pin xx der MIC-Buchse
- 200 Ohm
Widerstand vom Headphone-Ausgang, Pegel durch NF-Regler gesteuert
- alternative Variante unter
Kenwood
TS-430s Interface to PC Sound Card |
|
|
|
| |
|
|
|
|
|
| |
|
Sicherung durchgebrannt.... August 2017, 30-m-Band
max Strom nicht
beachtet, erhöhte Stromaufnahme der Endstufe
- Ursachenforschung
steht noch aus
|
Funktechnik Seipelt hat
20-A-Sicherung im Angebot, gute Beratung
und das Beste, liegt in der
Nähe von Altlandsberg |
|
|
| |
|
Sicherung: TOYO, 20 A, DM 6,3 mm Länge 30 mm, Glas |
Japanische Motorräder |
|
|
| |
|
-
USA-FLINK 20A Feinsicherung 6,3x32mm, flink, US-Norm, 20A by
Reichelt Elektronik |
Datenblatt [Hersteller ?, 20 A nicht aufgeführt, 04.10.2017] |
|
|
| |
|
- Sicherungshalter gleicht die Längenunterschiede zur Original-Sicherung
aus |
|
|
|
| |
|
|
|
|
|
| |
|
http://www.shaneburrell.com/?tag=ts-430s |
|
|
|
| |
|
http://www.shaneburrell.com/?p=784 |
|
|
|
| |
|
TS-430S Battery 2032 Replacement |
|
|
|
| |
|
http://vss.pl/mods.dk/mods.php3-radio=kenwood&model=ts-430&selectid=all.htm
-
...
- General coverage in transmission .... > 60-m-Band
-
... |
|
|
| |
|
TS-430 Fixes
by
WB0SMX |
|
|
|
| |
|
http://www.qsl.net/wb4kdi/Kenwood/index.html - ->TS-430S
by
WB4KDI .... Kenwood
Service Bulletins |
|
| |
|
Kenwood TS-430S Power Amplifier
Board Repair |
|
|
|
| |
|
hifissb.com kenwood-ts430 |
used spare parts |
|
|
| |
|
Kenwood TS430S Parts |
|
|
|
| |
|
Kenwood_TS430
by DL5PP |
|
|
|
| |
|
|
|
|
|
| |
|
Modificaciones al
Kenwood TS430S |
|
|
|
| |
|
70 MHz transverter, using TS430S by OH2AUE
|
|
|
|
| |
|
|
|
|
|
| |
|
Kenwood
TS-430s Interface to PC Sound Card |
FC's Ham Radio Circuits
|
|
|
| |
|
Achtung, Frequenzgang der SSB-Filter beachten! |
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
7 polig DIN-Stecker |
REMOTE-Anschluß |
Reichelt Elektronik -->
MAS 70S |
| |
|
8 polig DIN-Stecker, Achtung, richtige Version der Stift-Anordnung wählen,
Hufeisenform |
Reichelt Elektronik --> MAS 80S
DIN-Stecker, 8-polig, Hufeisenform |
| |
|
|
|
|
| |
|

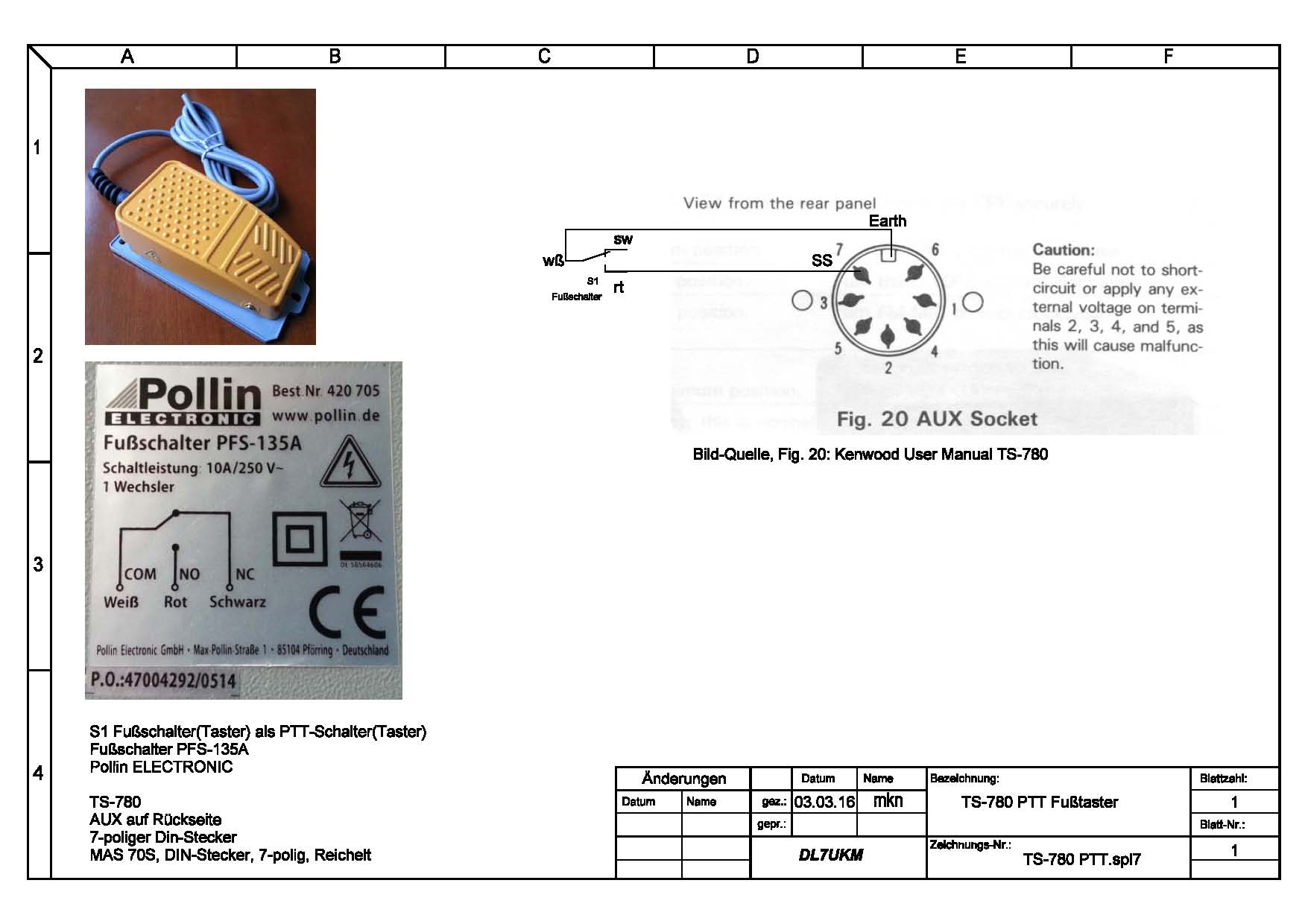

8 polige NF Kupplung für Mikrofon-Eingang |
Reichelt Elektronik -->
M 608, Mikrofon-Kupplung f. Funkgeräte, 8-polig |
|
| |
|
|
|
|
|
| |
|
NF-Adapter 6,3-mm-Klinke auf 3,5 mm Buchse |
HA 37: 6,3 Stereo-Klinken-Stecker auf 3,5 Stereo-Klinken-Buchse |
TS-430S: Stereo-Headphones können
verwendet werden, Audioausgang wird über 100 Ohm Widerstände den beiden
Kanälen zugeführt |
|
| |
|
|
|
|
|
| |
|
DC-Sicherung Bauform, Glas, 6,3 mm *30 mm, 20 A |
WOEMBI |
|
|
| |
|
|
|
|
|
| |
|
TS-430S Morse Key-Buchse: 6,3 mm Klinkenstecker, mono, benötigt |
KSM 63 Reichelt |
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
-
TS-430S SB-902 (qsl.net)
"Low or intermittent receive
on the TS-430S may be caused by a poor contact on one or more of the LPF
relays. "
Remarks by wb4kdi |
->
https://www.kenwood.com/usa/Support/pdf/ASB0902.pdf
|
|
|
| |
|
|
|
|
|
| |
|
TS-430s Poor
RX Problem - Amateur Radio - Repairs - McBainsite
->
Home - McBainsite |
Ausführlicher Bericht! |
|
|
| |
|
|
|
|
|
| |
|
Usage |
|
|
|
| |
|
- Anzeige |
|
|
|
| |
|
- Notch Filter. feinfühliges Abstimmen erfordert ;-) |
|
|
|
| |
|
|
|
|
|
| |
|
- Anschluß PTT-Fußtaste an REMOTE Pin 3 und Ground |
Pin 3: ULeerlauf:13,38
V, IK:1,96 mA |
|
|
| |
|
|
|
|
|
| |
|
- Belegung der Memory-Speicher
im Zusammenhang mit der häufig
gewählten Sendeart FT8 und zur Bandbeobachtung sind folgende Frequenzen
gewählt
- VFO B
1
2 28073,9
3
4
5 05356,9
|
100 Hz tiefer?
-
Korrektur der QRG, TRX Frequenz liegt ca. 100 Hz tiefer
- Müsste
einmal neu abgeglichen werden... |
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
Erweiterungen |
|
|
|
| |
|
|
|
|
|
| |
|
- PTT via Fußtaster |
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
Kenwood ATU
AT-250 |
AT-250 KENWOOD
AUTOMATIC ANTENNA TUNER by Wilmer Martinez |
TS-430S AT-250 |
|
| |
|
|
Kenwood AT-250
External Auto Tuner ATU by
NT8O |
|
|
| |
|
ATU AT-250, wie erfolgt das Zusammenspiel TS-430S und AT-250
-
TS-430S
- Bereitstellung von Frequenzbandinformationen
-
der TRX hat keinen Abstimmknopf(TUNER)
- AT-250
- Start
des Abstimmvorganges TUNE
- Sendeleistung des TS-430S wird auf
50 W reduzíert
- TRX wird auf Senden geschaltet
-
Abstimmung der ATU |
|
|
| |
|
|
|
|
| |
|
|
|
|
| |
|
RACAL-ATU ähnlich RAT100
verwendet, Automatic-Tuner 1,6 - 30 MHz |
RAT100 HF
automatic antenna tuner Trans World |
|
| |
|
|
|
|
|
| |
|
Stromversorgung der ATU |
|
|
|
| |
|

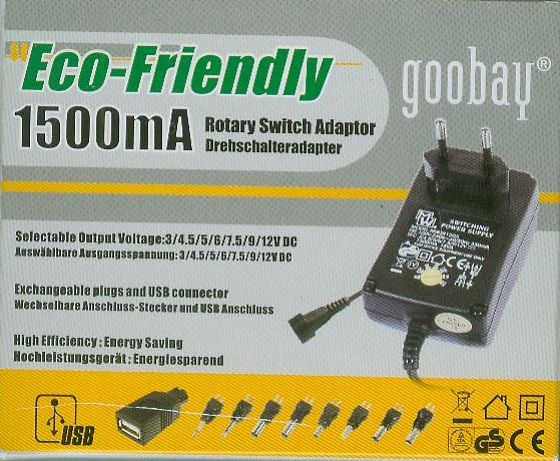

- Netzteil: Steckernetzteil MW 3R15GS
- Schaltregler
- Ausgangsspannung wählbar
- zahlreiche Adapter
- ECO-friendly Steckernetzteil
- max
1500 mA + USB
- verwendete Ausgangsspannung: 12 V DC |
MW 3R15GS 2014, Reichelt
Datenblatt
Schnellanleitung
12,60 Euro, 02. April 2016
"NOISE TEST BANDWIDTH
20MHz Each
output bypassed by a 10uF electrolytic capacitor parallel with a 0.1uF
ceramic capacitor to GND"
https://www.wentronic.de/ 53997_Produkt-Datenblatt
Bedienungsanleitung
EuP konform ? ->
Ökodesign-Richtlinie |
Minwa Electronics Co., Ltd
Minwa Electronics Co. Ltd
goobay®, Artikelnummer 53997
 |
|
| |
|
|
|
|
|
| |
|
12-Volt-DC-Speisung über Low Drop-Regler aus dem 13,8 V Transceiver
Netzteil realisiert
- März 2017
- Low Drop Regler für
12 V |
|
|
| |
|
|
|
|
|
| |
|
-
Usage ATU |
|
|
|
| |
|
ATU-Controller
- Bereitstellung der Versorgungsspannung für RACAL ATU
- Tune-Taster
|
|
|
| |
|
Abstimmen: VSWR-Meter zwischen TRX und ATU, PTT: ON, AM- oder CW-Träger auf 5-10 W
einstellen, ATU Abstimmung einleiten |
|
|
| |
|
SWR-Meter |
|
|
|
|
|
Koaxial Kabel TRX - SWR: 2*PL-m/m, 99 cm, 5D-2V Daiyu Densen |
|
|
| |
|
Koaxial Kabel SWR - ATU: M17/74 - RG 213, PL-m/PL-m, 132,5 cm,
Bedea Berkenhoff & Drebes
, W-Germany |
|
| |
|
RF Adapter: PL-f/BNC-m, BNC-f/N-m ---> Koaxial Kabel SWR-ATU ->
ATU-Input |
|
|
| |
|
|
|
|
|
| |
|
-To Do
- Fußtaster
- PC-Interface: Mikrofonzuschaltung
ermöglichen
- Ausgangsleistung und Stromaufnahme an Dummy Load
überprüfen
- ATU überprüfen |
|
|
|
| |
|
|
|
|
|
| |
|
-
Microphone Mute for TS-440 in Digital Modes by KO4BB
-
Mosfet angesteuert durch PTT-Spannung, Kurzschluß Mikrofon (Mute)
-
Schaltbild |
|
|
|
| |
|
|
|
|
|
Kenwood TS-480SAT
|
used during summer 2013 |
|
|
| |
|
|
|
|
| |
|
TS-480SAT
TS-480HX-TS-480SAT_Instruction_Manual.pdf
DE
Bedienungsanleitung |
|
|
| |
|
|
|
|
|
| ATU |
|
|
|
|
| |
|
ATU Automatischer Antennen-Tuner
Antennenimpedanz, 160-m - 6-m-Band:
16,7 - 150 Ohm
Aufbau: T-Glied(2*C, L Quer)
SWR-Anzeige bezieht sich auf die Messung der Impedanz nach der
eingeschleiften ATU oder des angeschlossenen Antennensystems(ATU OFF) |
Achtung, an der Antenne wird nichts
getuned oder verändert. ;-)
Es wird lediglich die resultierende
Impedanz aus Antenne plus Antennenkabel auf nahezu 50 Ohm transformiert. |
|
| |
|
Schnelles QSY -->
D-34(Bedienungsanleitung)
Fine/Step: von 5 kHz auf 2,5 KHz
Abstimmschritt geändert für SSB/CW/AM/FSK --> MULTI-Reglers |
|
|
| |
|
|
|
|
|
| Data |
|
Data Connection: min DIN plug, 6 poles, is needed |
Konfektioniertes PS-2/ Kabel, 6 polig plus
Schirmung, Gehäuse des Steckers bedarf einer leichten Anpassung um die
Einführung des Steckers in die etwas tiefliegende Daten-Buchse zu ermöglichen |
|
| PSK31 |
|
|
|
|
| |
|
PSK31
-
NF-Ausgangssignal des TRCV's ist unabhängig von der Rx-NF-Einstellung(AF-Regler) |
|
|
| |
|
Seitenbandwahl USB für QRG< 10
MHz ---> MODE drücken Seitenbandumschaltung |
|
|
| |
|
Stolpersteine:
- SWR unendlich: richtiger Antennenanschluß ausgewählt? |
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
|
TS-520 |
|
|
|
|
|
TRIO KENWOOD |
KENWOOD TS-520_820_530_830 YAHOO Group |
|
|
| |
|
TS-520 |
|
|
|
| |
|
TS-520S |
TS520S Collection of Information |
|
|
| |
|
TS-520SE |
|
|
|
| |
|
TS-520X, HF, 10 W |
TS-520X (100W) |
|
|
| |
|
TRIO
TS-520X |
|
|
|
|
|
TS-520D TRIO |
http://www.geocities.jp/ja7cia/tube2/ts-520-12/ts-520-12.htm |
|
| |
|
|
http://homepage3.nifty.com/jh1nuk/ts520.html |
|
|
| |
|
TS-520V |
|
|
|
| |
|
|
|
|
|
| |
|
DG-5 |
|
|
|
| |
|
Kenwood DK520 adapter for DG-5 to TS520 |
|
|
|
| |
|
|
|
|
|
| |
|
Kenwood

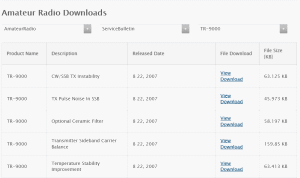

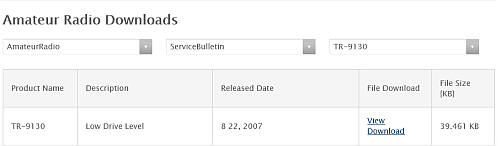

Amateur Radio Service Bulletins By Model Number |
|
|
| |
|
|
|
|
|
| |
|
Kenwood Hybrid Transceiver Sales,
Restoration & Service by Ken K4EAA |
|
|
| |
|
|
|
|
|
| |
|
Kenwood USA
Support
Amateur Radio ---> TS-520 Service Notes |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
TS-590S
|
|
|
|
| |
|
|
|
|
|
| |
|
The G3NRW TS-590 Family
Resources Page |
|
|
|
| |
|
Kenwood TS-590S - Ein
Erfahrungsbericht by
DC1YB |
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
| |
|
TS-590SG
KW/50MHz Stationstransceiver Nov. 2014 |
|
|
|
| |
|
-
TS-590SG_GER_.pdf
-
TS-590SG IN-DEPTH MANUAL |
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
Kenwood TS-780 VHF-UHF-Transceiver
[04.04.2015 + ..., mkn]
|
|
|
| |
|
|
|
|
|
| |
|

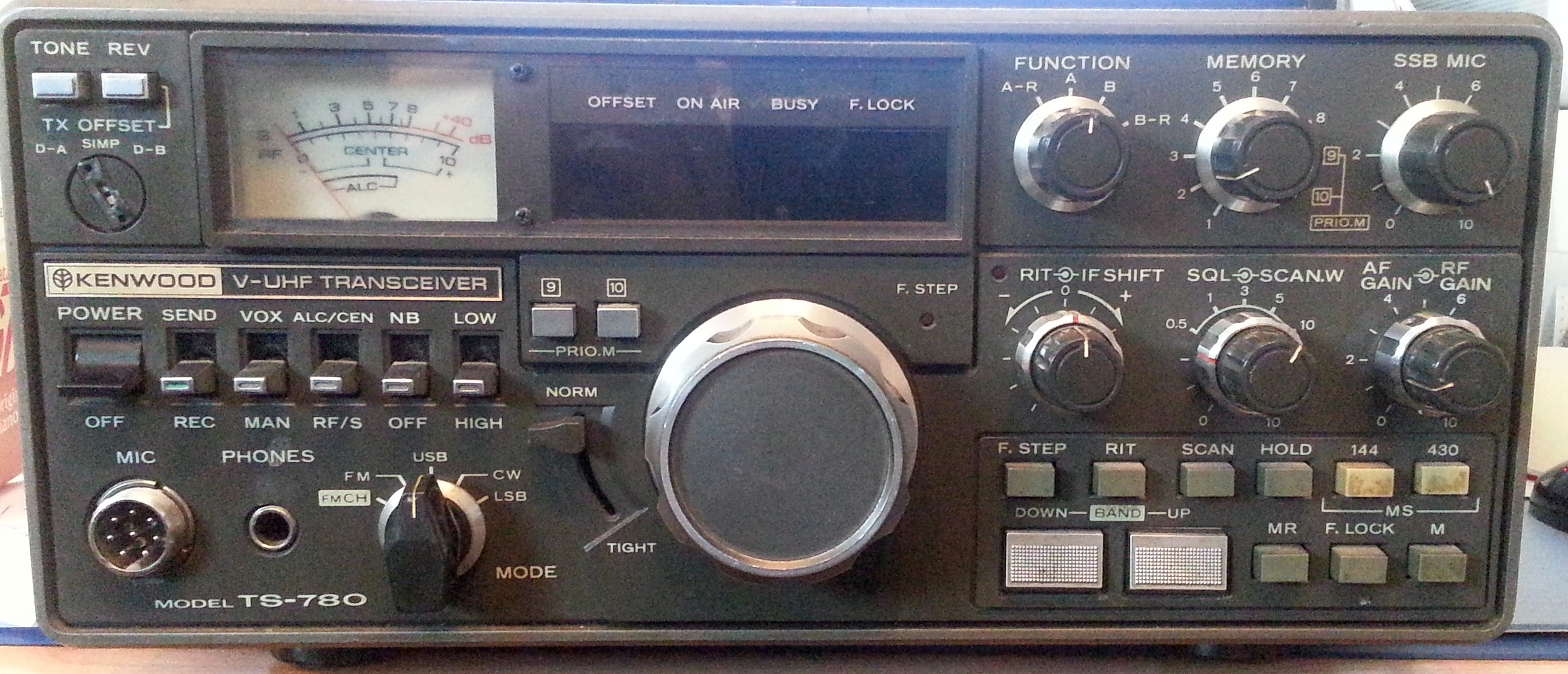

TS-780, VHF-UHF TRANSCEIVER |
 |
|
|
| |
|
TRIO-KENWOOD CORPORATION |
|
|
|
| |
|
Hergestellt: 1982 - ..., SN: 3120208, Made in: Japan, Baujahr 1983 |
|
| |
|
Unter
http://www.kenwood.com/usa/Support/Amateur_Radio/, --> TS-780,
dort findet man das User Manual, einschließlich der Schaltbilder. |
|
| |
|
Owner's Manual
|
|
|
|
| |
|
|
|
|
|
| |
|
Kenwood Service Bulletins |
|
|
|
| |
|
|
|
|
|
| |
|
YAHOO! Group
Kenwood / Trio
TS-780 Owners Club noch aktiv? |
|
|
| |
|
GOOGLE
Kenwood TS-780 |
|
|
|
| |
|
ebay.com
Kenwood TS-780 |
|
|
|
| |
|
YouTube
TS-780 |
|
|
|
| |
|
|
|
|
|
| |
|
www.universal-radio.com/catalog/hammulti/ts780.html |
|
|
| |
|
|
|
|
|
| |
|
Kenwood TS-780
HAM.net |
|
|
|
| |
|
|
|
|
|
| |
|
Betrieb |
|
|
|
| |
|
- Memory: lediglich die Frequenz
wird abgelegt, kein Offset, etc. |
OV-Frequenzen auf Prioritäts-Channel 9 und
10 |
|
| |
|
- beide Ausgänge über Duplexer
MX-72A zusammengefasst, Speisung einer 2-m/70-cm-Antenne, gemeinsames
Antennenkabel |
|
| |
|
|
|
|
|
| |
|
Vorgefundene Modifikationen |
|
|
|
| |
|
|
|
|
|
| |
|
Frequenzband-Erweiterung VHF |
-> Nutzung für
1296-144-MHz-Down-Converter, Empfang FM-Relais |
|
| |
|
Packet-Radio 9k2
-
Koaxíalkabel über Widerstand an Diskriminator angeschlossen
- TP ? |
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
Erweiterungen |
|
|
|
| |
|
|
|
|
| |
|
Mikrofonbuchse, 8 Volt nachrüsten |
Pin 5 über 1,1 kOhm an AVR 7T
angeschlossen, 9,3 V Leerlaufspannung |
|
| |
|
Mikrofonbuchse, NF-Ausgang
nachrüsten |
Pin 6 über 100 Ohm an NF-Ausgang
angeschlossen |
|
| |
|
Interface für Anschluß eines
Elektret-Mikrofons, PTT-Taster |
|
|
|
| |
|
|
|
|
|
| |
|
PTT via Fußtaster |
 |
TS-780 PTT
Leerlaufspannung: 7,57 V
Ik: 1,05 mA
(PTT:TX) |
|
| |
|
|
|
|
|
| |
|
Erweiterung PTT-Steuerung(VTT) TR2300 |
[11.03.2019, mkn] |
|
|
| |
|
Buchse: AUX
- Senden: 9 V, max. 10 mA |
|
|
|
| |
|
|
|
|
|
| |
|
SAT-Antennenanschlusskabel, 1x F-Stecker
"SAT-Antennenanschlusskabel, 1x F-Stecker Hochwertiges Antennenkabel mit
1x F-Stecker und 1x offenes Ende (vorbereitet für Crimpmontage), ideal
für Wand-Durchführungen. Stecker für Crimpmontage im Lieferumfang. Länge
3,6 m. "
|
Pollin 0,65 Euro 09.03.2019
Bild |
|
|
| |
|
-TZU 15-01
Stromeinspeiseweiche(Fernspeiseweiche) |
|
|
|
| |
|
|
|
|
|
| |
|
Ausgangsleistung auf 432 MHz
(TS780, new) |
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
Instandsetzung, Wartung
-
Reinigung
- To Do |
|
|
|
| |
|
|
|
|
|
|
|
- Erfahrungen bei der
Reparatur älterer Kenwood-Transceiver Pedro M. J. Wyns, ON7WP FA 7/2017,
S. 634
-
https://twitter.com/pedrowyns
-
Aging Issues With Past
Century Kenwood Equipment by Pedro M.J. Wyns BE(T) |
|
|
| |
|
|
|
|
|
| |
|
Gesucht |
|
|
|
| |
|
- Mikrofon |
gelöst: MC-60A, MC-43S |
|
|
| |
|
- DC-Kabel |
|
|
|
| |
|
|
|
|
|
| |
|
Kennwood Parts |
|
|
|
| |
|
http://www.w5cia.com |
|
|
|
| |
|
|
|
|
|
| |
|
Modifikationen |
|
|
|
| |
|
19-07-1998 TS-780 für 9k6 baud, Hermann aus Stuehlingen
(db7gv@hb9os) |
|
|
|
| |
|
http://www.redwaveradio.com/7_c86412e84e7b0f43_1.htm |
|
|
|
| |
|
|
|
|
|
| |
|
To Do |
|
|
|
| |
|
|
|
|
|
| |
|
Offset Switch abgebrochen |
|
|
|
| |
|
Tonruf-Hub-Reduktion |
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
| |
|
|
|
|
| |
|
|
|
|
|
| |
|
Leistung, Hi-Low-Umschaltung, defekt |
VHF: 13 W/0,3 W UHF:
4,5 W/0,3 W |
Frequenzgang der Leistung im 70-cm-Band
(4,5 W-0,3 W) |
|
| |
|
Empfindlichkeit im 70-cm-Band gering |
Rx-TX-Antennen-Umschalter oder
RF-Frontend, Halbleiter |
|
|
| |
|
Frequenzabweichung bezogen auf Anzeige,
SSB: ca +2,3 kHz |
2-m-Band, FM: ca. +3,2 kHz bezogen auf Anzeige |
|
|
| |
|
|
Display
-> Trägerfrequenz FM, gemessen
145.500 kHz -> 145.503,237 kHz
145.625 KHz -> 145.628,237 kHz
434.825 kHz -> 434.824,824 kHz
|
31.01.16, mkn |
|
| |
|
|
|
|
|
| |
|
Status am 25.02.2018 |
Abstimmung in SSB reagiert verzögert,
hängt teilweise |
|
|
| |
|
Frequenzeinstellung um
in SSB, USB die QRG 144,3 MHz zutreffen |
Display. 144,3452 MHz, Partner noch mit
RIT 50 Hz höher abgestimmt |
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
Gleichspannungsbetrieb
funktionsfähig? |
Der Vorbesitzer hat hier einen fetten Kabelbrand erzeugt!
Ausgeglühte Leitung wurde ersetzt. |
|
| |
|
|
|
|
|
| |
|
Sicherung Netzbetrieb, Glas, 2 A |
|
|
|
| |
|
|
|
|
|
| |
|
Erweiterungen |
|
|
|
| |
|
CTCSS |
|
|
|
| |
|
DMTF |
|
|
|
| |
|
|
|
|
|
| |
|
TS-2000 |
|
|
|
| |
|
|
|
|
|
| |
|
kenwood.com Anleitung_TS2000.pdf |
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
%20Front.jpg){kind=small}
%20Rear.jpg){kind=small}
