ICOM IC-9700


This page is still under construction, I am using it as my online notebook. It's time to finalize and sort the content on this page, but ...! ;-) To Do

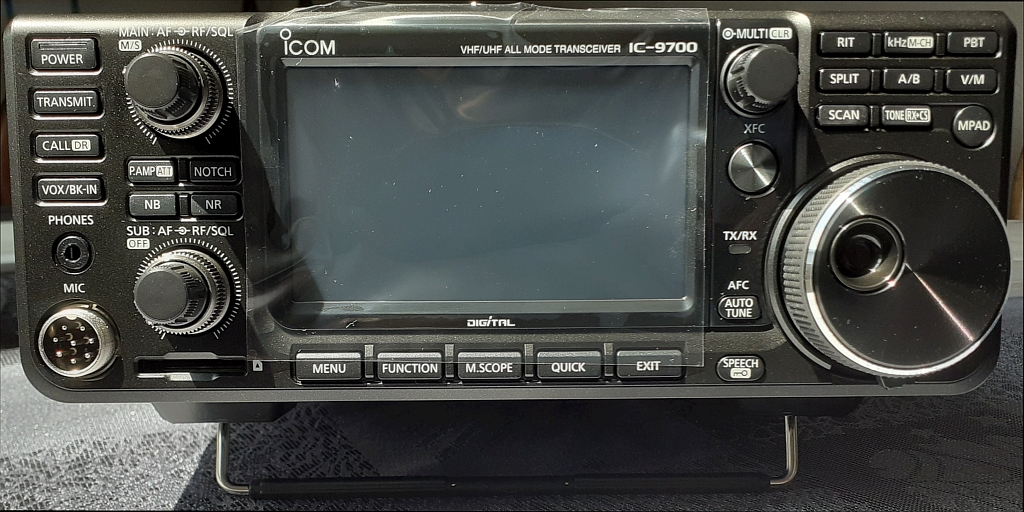

Icom IC-9700 2m/70cm/23cm-Band ALL MODE TRANSCEIVER


- Vorgestellt auf der Tokyo Ham Fair September 2017
- Prototype

- IC-9700 USA Version - IC-9700 EUR Version Prospekt Preis: ca. 1995 €, 26.03.2019, 1898 €, 25.6.2023(HAM RADIO)
22.07.2023: Sonderpreis by DIFONA 1799 Euro

Kauf: 09.07.2022 Preis: 1979 € DIFONA ---> Icom IC-9700 - Hektik beim OPEN House am 09.07.2022 - Enge im Verkaufsraum - Viele Besucher, ..., spricht für die Resonanz - der im Voraus geplante Kauf ging über die Bühne - Die Box mit Inhalt wiegt gute 7 kg!

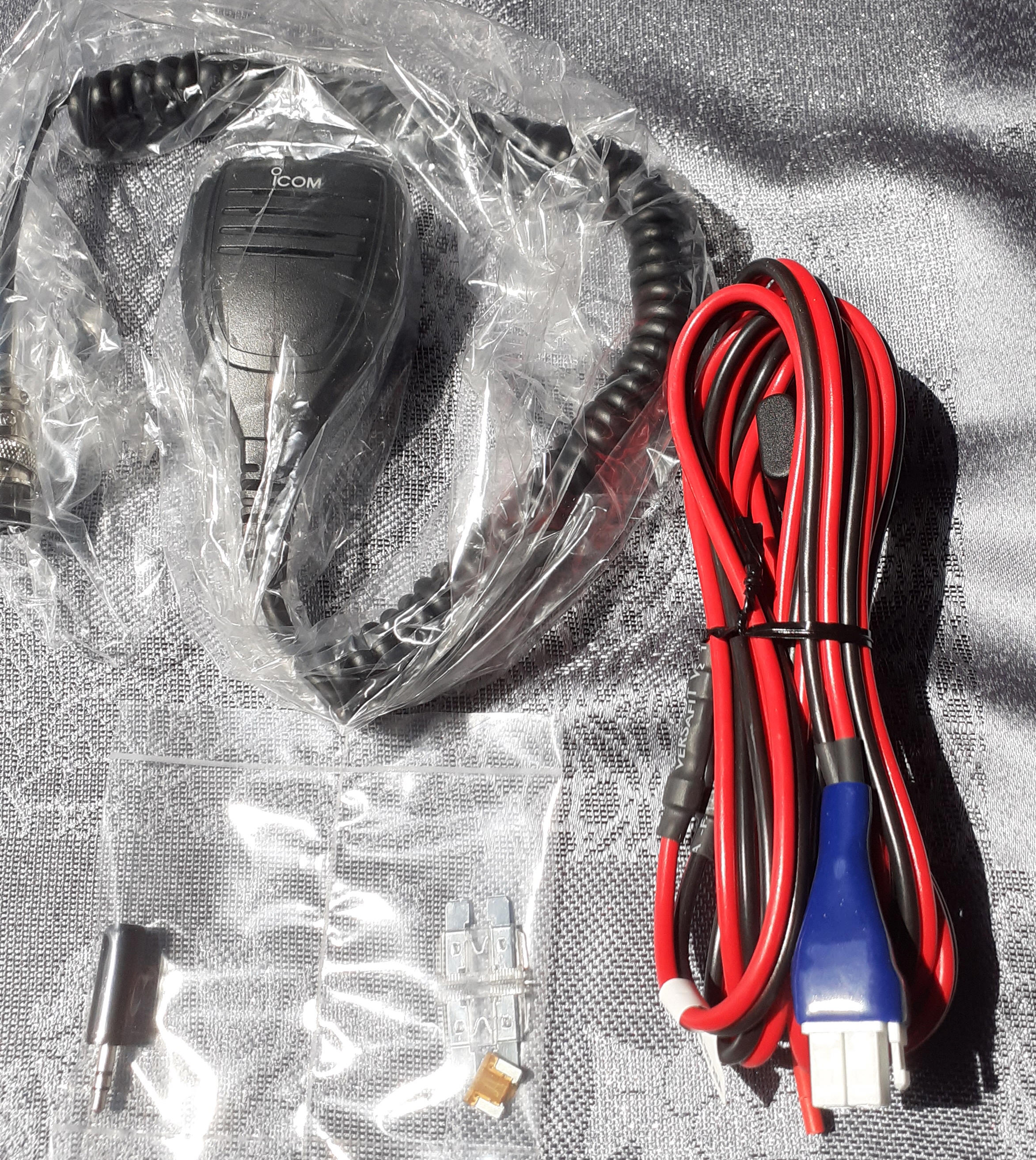

Mitgeliefertes Zubehör - DC-Kabel, 3 m - Set Sicherungen Ersatzsicherung 58 V, 5 A, 1 Stück Ersatzsicherung 32 V, 25 A, 2 Stück - Klinkenstecker(CW-Tastenstecker): 3,5 mm, Stereo - Handbücher, Basic, in mehreren Sprachen(DE, EN, FR, IT, EA), Gewicht ca. 1 kg darunter GRUNDHANDBUCH (GHB), VHF/UHF-ALLBEREICHS-TRANSCEIVER IC-9700, Icom Inc. A7508H-7EU-3, Gedruckt in Japan, @ 2019-2021 Icom. Inc., Jun. 2021 - Handmikrofon HM-219

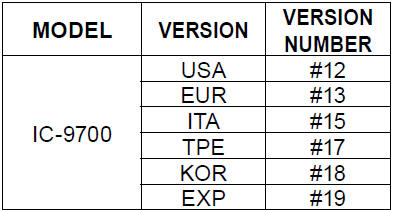

- S/N: 13008753

- Nein, es sind nicht mehr als 13 Millionen Geräte ausgeliefert. Die 13 verweist auf die Europa-Version.

Quelle: IC-9700, Service Manual

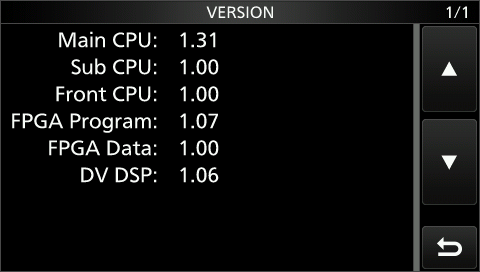

- Firmware: 1.31, Lieferung am 09.07.2022	V.1.44, 2023/09/15 Main CPU: 1.44 Sub CPU: 1.00 Front CPU: 1.00 FPGA Program: 1.08 FPGA Data: 1.00 DV DSP: 1.10

- Wann erschien die Version 1.31?
-> Download the old version
- Veröffentlichung am 09.07.2021 oder 2021/07/09
- Wurde die Firmware des TRX, vor dem Verkauf, durch den Distributor aktualisiert?

==================================================================

Support by ICOM

- ICOM Japan

- 144, 430, 1200 MHz ALL MODE TRANSCEIVER IC-9700 EUR Version

- Specification
- Optional Accessories - Übersicht Hard- und Software
- Support/ Download
- Instruction Manual / Guides

-> Service Manual


- Icom (Europe) GmbH

Icom (Europe) GmbH – Communication Equipment – Auf der Krautweide 24 65812 Bad Soden am Taunus Germany Telefon: +49 (0)6196 – 76685-0 Telefax: +49 (0)6196 – 76685-50

- Katalog 2022/2023
- IC-9700	- € 2.193,97 UVP inkl. MwSt 01.11.2022
- Downloads für Amateurfunkgeräte -> Handbuch und Erweiterte Bedienungsanleitung in DE


- Icom UK - two way radio transceivers, receivers and navigation products

- IC-9700
-> Optionen und Zubehör
CS-9700 Changes settings through your PC HM-219 Hand microphone with UP/DOWN swiches. MB-118 For mounting IC-718, IC-7200 or IC-7300 in a vehicle. MB-123 Carrying Handle OPC-2350LU The OPC-2350LU USB Data Communication Cable. PS-126 The PS-126 external switching power supply unit replaces the PS-125. RC-28 V.2 The RC-28 IP Remote Control System, allows Radio Amateurs to remotely operate selected Icom amateur transceivers. Incorporating the RS-BA1 Version 2 software, the RC-28v.2 comes complete with remote control USB encoder and will work with the IC-7100, IC-7200, IC-7300, IC-7410, IC-7600 & IC-9100 via USB, the IC-7610, IC-7700, IC-7800, IC-7850, IC-7851 & IC-9700 via an ethernet cable, and the IC-705 via WLAN. RS-BA1 Version 2 RS-BA1 Version 2 is the latest software of the previous RS-BA1. Allowing you to remotely operate a selected transceiver from another room or remote location, the RS-BA1 Version 2 along with the RC-28 makes a great accessory to compliment your Amateur transceiver. RS-MS1A The RS-MS1A (for Android™ devices) allows your Android device to wirelessly connect to a D-STAR transceiver and remotely set DR functions, link with a map app and send/receive messages in DV mode. RS-MS3A Terminal/Access point mode application for Android SM-30 The SM-30 Desktop Microphone, is an entry level desktop microphone designed to work with Icom's range of HF base station radios. SM-50 The Icom SM-50 is a stylish unidirectional desktop microphone with a flexible neck, designed for base station operation with Icom’s range of HF transceivers. SP-35 The SP-35 external speaker replaces the SP-22 or SP-25 external speakers currently supplied with some of our mobile radios. The SP-35 is very similar to the SP-22 or SP-25 but features a more stylish, modern design. SP-38 The SP-38 external desktop speaker has been specifically designed to complement the appearance of the IC-7300 as well as improving the listening experience from its large diameter speaker. SP-41 Matching External Speaker for the IC-7610
Quelle:Optionen und Zubehör, 22.07.2023


- Icom America Inc.

-IC-9700 VHF/UHF Transceiver
- Technical Support Center


- Icom Australia \| Everything in Radio (icom-australia.com)

- > Icom Australia \| Everything in Radio : Warranty (icom-australia.com)
bis zu 5 Jahre für Amateur Rig!	DL, ICOM Europe: 2 Jahre! [09.12.2022]



==================================================================

- Service Manual IC-9700

- Service Manual March 2019

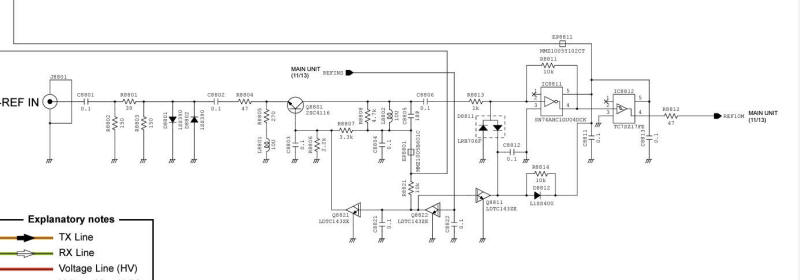

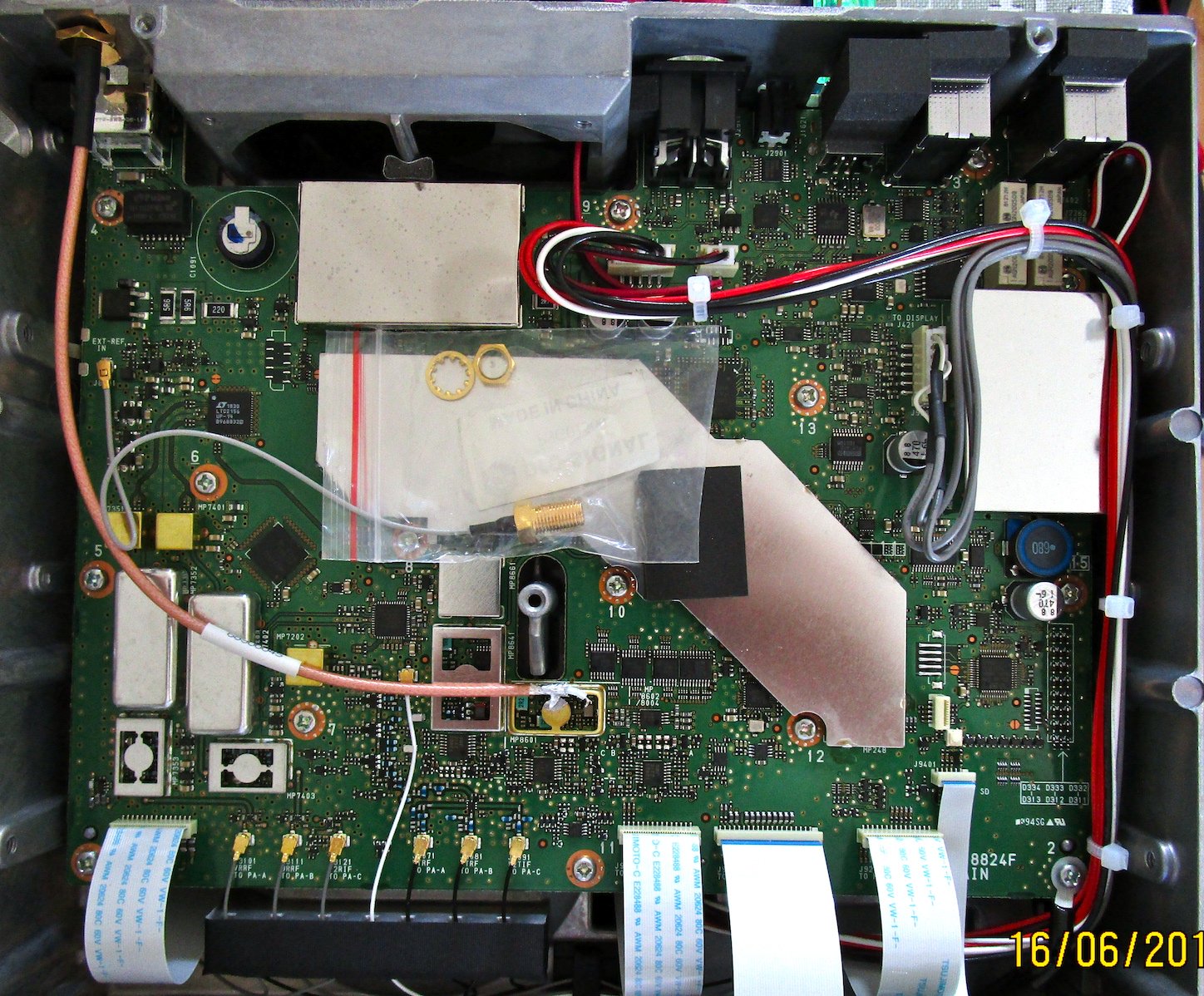

- Ein Blick in das Innenleben des IC-9700 wird geboten. - Schaltplan - ....



==================================================================

Bücher

- The Radio Today guide to the Icom IC-9700 (Radio Today guides) : Barron, Andrew: Amazon.de: Bücher
- Preis 15,52 € versandkostenfrei, 7.12.2022 [mkn]
"This UPDATED edition of the Radio Today guide to the Icom IC-9700 includes the new features added in the February 2021 v1.30 firmware update and the V1.20 update"
Taschenbuch: Abmessungen 16.99 x 1.35 x 24.41 cm, 232 Seiten

Andrew Barron, ZL3DW
---> www.qsl.net/zl3dw



==================================================================

Overview

- IC-9700 Review and Smackdown vs the IC-910H - YouTube

- ICOM IC-9700 ICOM IC-9700 VHF/UHF/1.2 GHz Transceiver \| DX Engineering
- ICOM IC-9700 \| Lutz Electronics (lutz-electronics.ch)

FUNKAMATEUR Typenblatt IC-9700 pdf


==================================================================

Foren

- ic-9700@groups.io
- IC-9700 bei Twitter
- Icom IC-9700 Users Öffentliche Gruppe \| Facebook

- IC-9700 bei YouTube

==================================================================

- Reviews

- Ein Review entsteht zu einem gegebenen Zeitpunkt und spiegelt heute mitunter nicht in jedem Detail den aktuellen Sachstand wieder! Firmware- oder Software-Updates stellen so manches mit der Zeit ab und bringen neben Bug-Reduzierung auch häufig Verbesserungen. Neben den technischen Aspekten sind die Wünsche, Vorstellungen, Vorlieben, ja all unsere persönlichen Neigungen und Eigenschaften der Autoren eine nicht zu unterschätzende Einflussgröße, hi. Auf die im Review erwähnte Firmware-Version achten!	[09.12.22]


- IC-9700 Review and Smackdown vs the IC-910H - YouTube

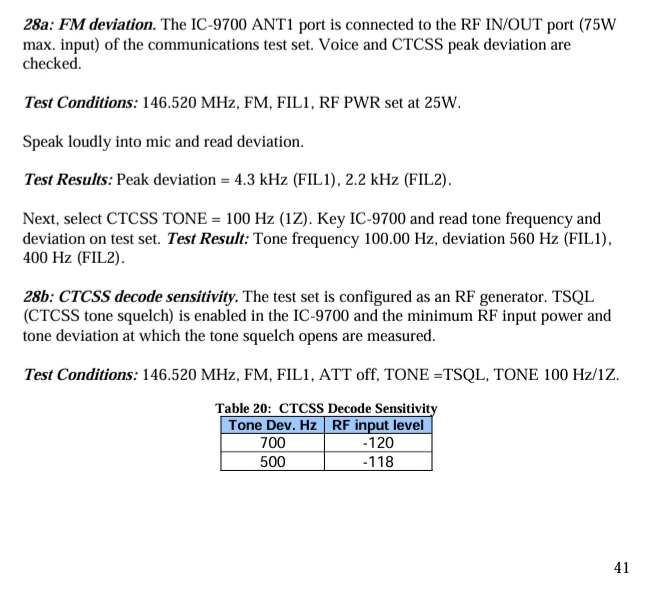

- IC-9700 144/430/1240 MHz All-Mode SDR Transceiver by Adam Farson VA7OJ/AB4OJ
- My IC-9700 User Review & Test Report by Adam Farson, AB4OJ

- Review: ICOM IC-9700 VHF/UHF transceiver - Radio Enthusiast

- lcom IC-9700 VHF/UHF Multimode Transceiver, QST January 2020, P. 42 - 49 Reviewed by Pascal Villeneuve, VA2PV,va2pv@arrl.net - ... - Firmware V1.11 - -> "Using the IC-9700 on the Amateur Satellites" by Joe Carcia, NJ1Q, W1AW Station Manager; ARRL HQ OPERATORS CLUB	---> https://www.arrl.org/w1aw

- Receiver Test Data (sherweng.com) -> IC-9700

- FUNKAMATEUR Typenblatt IC-9700 pdf

- VHF/UHF-Transceiver IC-9700: SDR für fast alles FUNKAMATEUR 2019	FA 7/2019, S. 620
- VHF/UHF-Transceiver IC-9700: SDR für fast alles Adam Farson, AB4OJ, VA7OJ FA 10/2019, S. 920
- Nachlese zu: "VHF/UHF-Transceiver IC-9700: SDR für fast alles" (7/19, S. 620-623) Redaktion FA FA 10/2019, S. 963
- Contest-Einsatz des IC-9700 durch blinde Funkamateure Thorsten Wolf, DK5OZ FA 5/2021, S. 363

==================================================================

-IC-9700 User Reviews, Erfahrungen

- GM4FVM's radio world: Icom IC-9700 operational review.
-

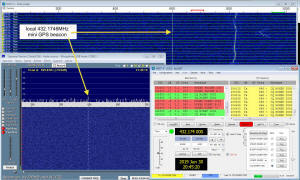

- Review of IC-9700 for Weak Signal Digital Modes by Rex Moncur VK7MO Status: ca. 2019, nicht aktuelle Firmware!

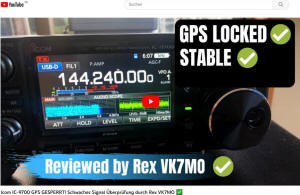

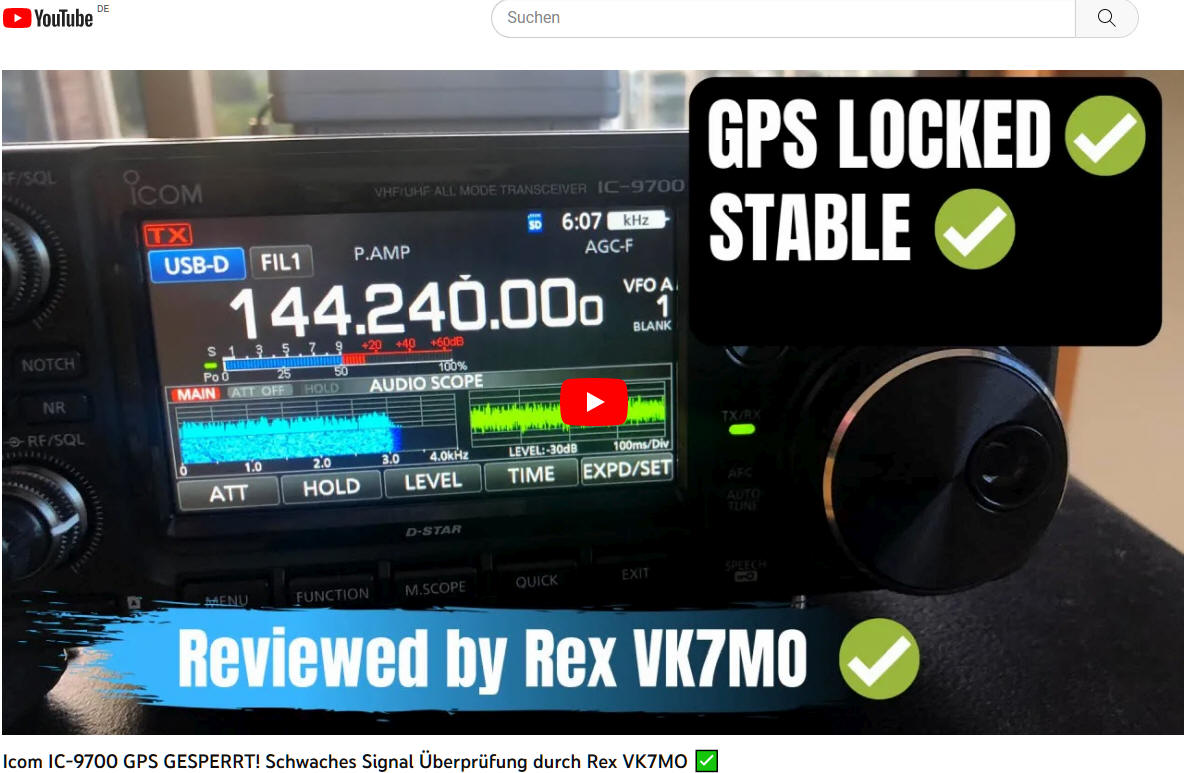

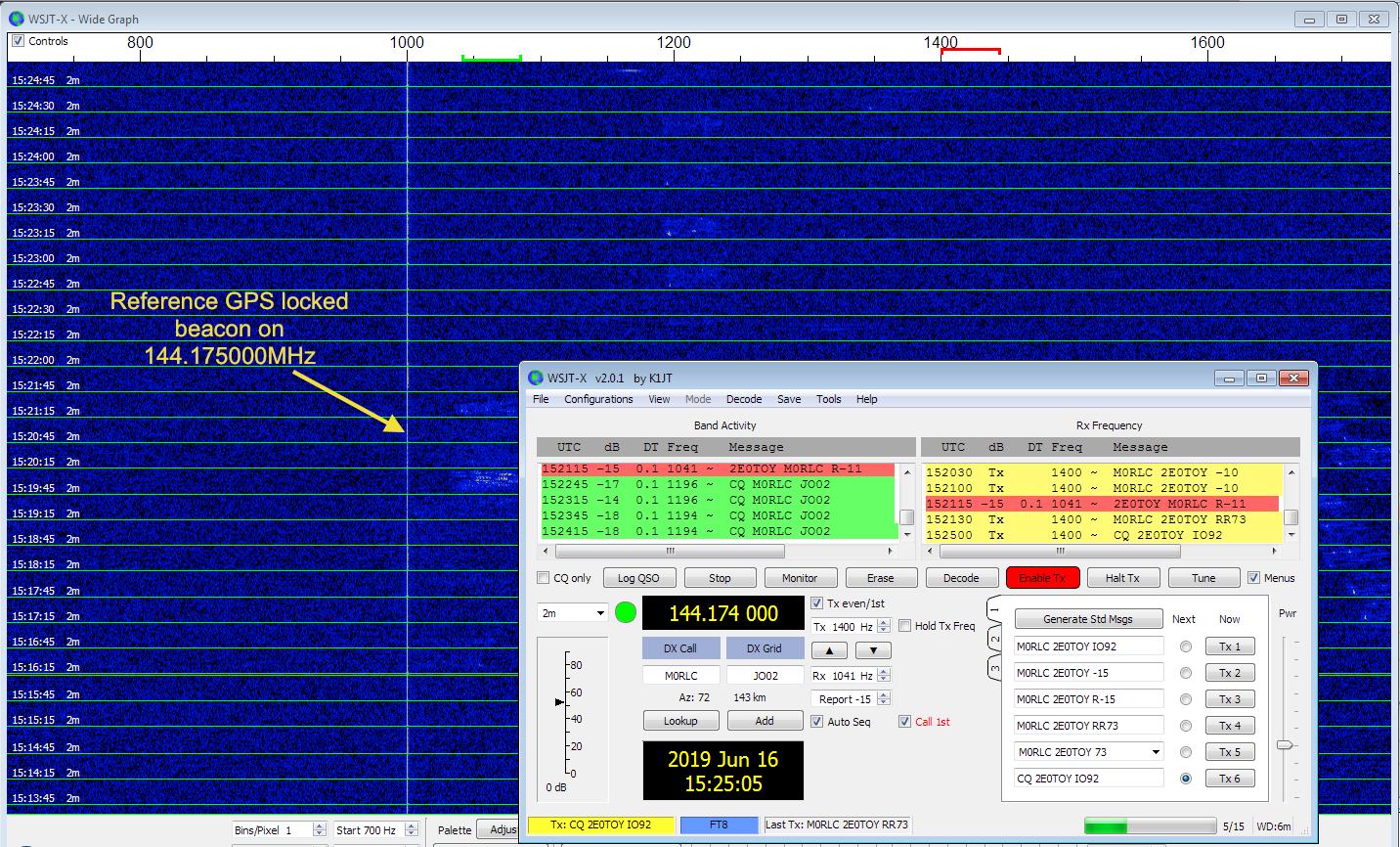

- Icom IC-9700 GPS gelockt ✅ GESPERRT! Stabil ✅ Schwaches Signal Review Überprüfung durch Rex VK7MO ✅ - YouTube 26.05.2019 - 5:00 min -> usage of transverter, power limit, max. power, no alc overshoot [06:39], switching time, ... ---> Transkript zeigt zahlreiche Einstíegsstellen



- Icom IC-9700 Contesting review – G1YBB.uk
- Der TRX geht auf Reisen -> portable box, eine nette Idee.
- "Ein echtes Problem, das mir aufgefallen ist, ist der einzelne PTT-Ausgang für die Ansteuerung von Verstärkern und Transvertern, usw. Es gibt nur einen Kontakt, der auf Tx für alle drei Bänder erdet. Es gibt Geräte, die die CI-V-Daten lesen und einen band-spezifischen PTT-Ausgang generieren, und ich habe vor, so ein Gerät selbst zu bauen. Für einen kürzlich stattgefundenen Dual-Band-Contest habe ich jedoch etwas mehr Old-School gemacht: Übersetzt mit www.DeepL.com/Translator (kostenlose Version) "	- PTT-Issue

- Icom IC-9700 VHF UHF All Mode Transceiver - VK3FS

- Icom IC-9700 VHF UHF All Mode Transceiver review 6 months on - VK3FS

- SM7UZY - Icom IC-9700, worthit? May 2019, "ICOM IC-9700, LOHNT SICH DAS?"



==================================================================

Zubehör


==================================================================

Tragegriff

- MB-123 CARRYING HANDLE

- WIMO -> MB-123 Tragegriff - Preis 20,90 € zzgl. Versand [09.11.2022]
- Kauf:

- Cover (icom.co.jp)

==================================================================

- OPC-2350LU ICOM DATA CABLE	Funktechnik Bielefeld (funktechnik-bielefeld.de)

- OPC-2350LU \| Products \| Icom Inc.	Lieferumfang
	-
USB data communication cable to connect to a PC or an Android device	- OPC-2218LU
USB-Datenkommunikationskabel zum Anschluss an einen PC oder ein Android-Gerät	-
	- Klapp-Ferrit

- Installation Guide	Kabellänge: 60cm
- Instructions Guide, Anwendung	Klinkenstecker: L-typ, 2,5 mm
- OPC-- 2350LU \| Firmware / Software \| Support \| Icom Inc.

- Serial-USB-Wandler


==================================================================

DC-Kabel

ICOM OPC-2361 ICOM DC Power Cables \| DX Engineering, diese Kabel wurde mitgeliefert!
-> Overview
- DC Power Cable End 1: Molex, 4-pin
- Integrierte Sicherungshalter: 2 Stk
- Fuse 32 V 25 A
- VERSAFIT V2 10 DM ?? in beiden Zuleitungen
- Kabelanschlüsse blank, kurz abisoliert

-> Kabelösen angelötet [mkn]

==================================================================

- SD-CARD

- kein Angebot by ICOM -

Verwendete Karte, was vorhanden war.

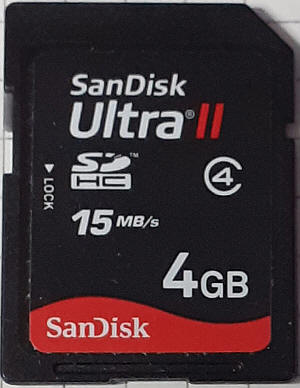

- SanDisk ULTRA II, SD-HC, 15 MB/s, 4 GByte
- Formatierung mit IC-9700

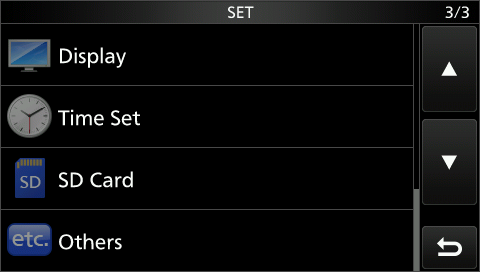

Die Formatierung der SD-Karte erfolgt im Transceiver. MENUE -> SET-> SD-Karte -> Format Die Karte wird Formatierung und die Verzeichnis-Struktur generiert.
xx.06.2023, mkn

- Neue SD-Karte für den IC-9700
microSDHC UHS-1 PREMIUM von Intenso
Kauf: Medi MAX in Strausberg
- 32 GByte, verwendet mit Adapter

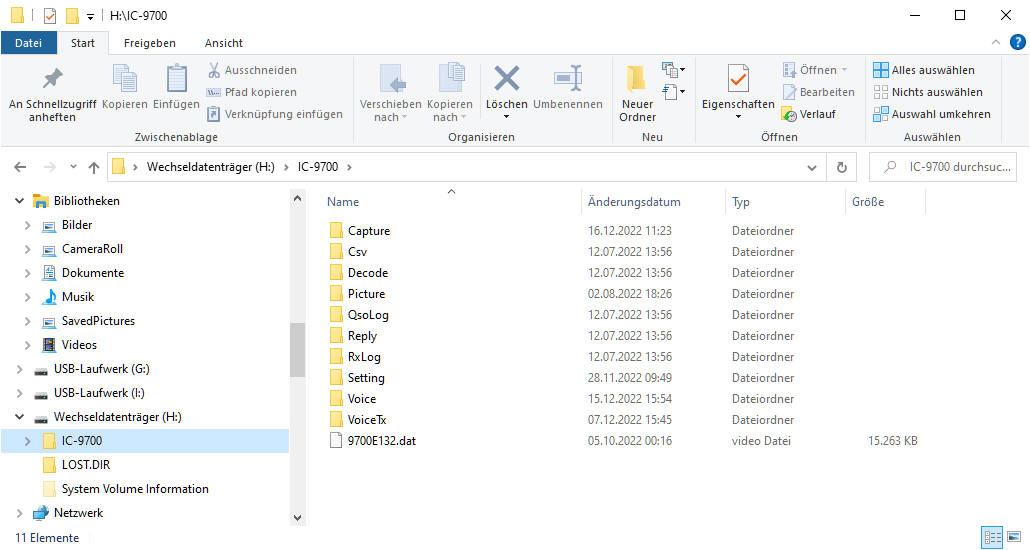

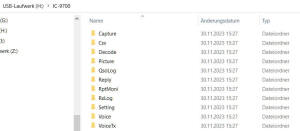

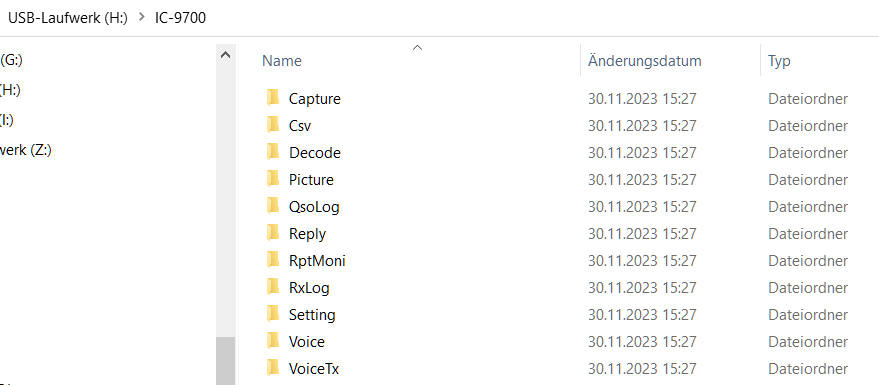

- Umzug auf die neue SD-Kart

Formatierung der neuen SD-Karte im IC-9700
Kopie der alten Daten auf die neue SD-Karte


==================================================================

USB- Kabel B, Verbindung zwischen IC-9700 und PC

- USB 2.0 Kabel, A Stecker auf B Stecker
- VALUE 11998841 USB 2.0 Kabel, A Stecker auf B Stecker, 4,5m via Reichelt	- die gewählte Kabellänge ist den örtlichen Verhältnissen anzupassen
- Vorhandene Kabel B - A , 2,8 m und Verlängerungskabel A-Bu auf A-St 2 m


==================================================================

Mikrofon HM-219

- Electret Condenser Microphone	-> Google
- Hand Microphone HM-219
Handmikrofon mit Electret-Mikrofon, PTT-Taste, Down/UP-Tasten, Spiral-Kabel mit 8-poliger Kupplung(Buchse), Befestigungsbügel


- Modifikationen

- Dramatic level increase in original Icom IC-7300 hand microphone HM-219 by Israel (EA3TK) via PC5E -> Die Betriebsspannung der Electret-Kapsel wird durch Überbrücken von R2 erhöht. [mkn] -> Ist diese Modifikation nötig?

- Modifica Micro Icom HM-219
- ... - Schaltbild -> Diskussion zur Modifikation R2

- DIY Headset for Icom Radios Pt 1 – N4RL - DIY Headset for Icom Radios Pt 2 – N4RL - unter Verwendung eines HM-219, Schaltbild, ...

- ICOM HM-219 Tiefbass Modifikation - Small Deep Bass Modification for IC-7300 / IC-7610 and so on
- Umbaubild

- Umwidmung der Tasten UP/Down

- ICOM-7300/9700 Externe Tastatur vermeiden! by http://www.dk8jg.de/

- Mikrofon für IC-7300 & Co. mit Abruffunktion für Sendespeicher Oliver Dröse, DH8BQA FA 2/2019, S. 153
- Wer auf die Kanalumschaltung verzichten kann, warum nicht. Dann aber auch die Modifikation für den Aufruf von zwei Memories verwenden. [mkn]

- IC-7300 simple CW/SBB/RTTY memory banks keying MOD by SP3RNZ
- Schaltung Band M1 und M2

Belegung der T1 und T2 [mkn]
- CQ de Call
- Rufton 1750 Hz

==================================================================

- SP-41_Instructions.pdf (dropbox.com) externer Lautsprecher, NF-Filter



==================================================================

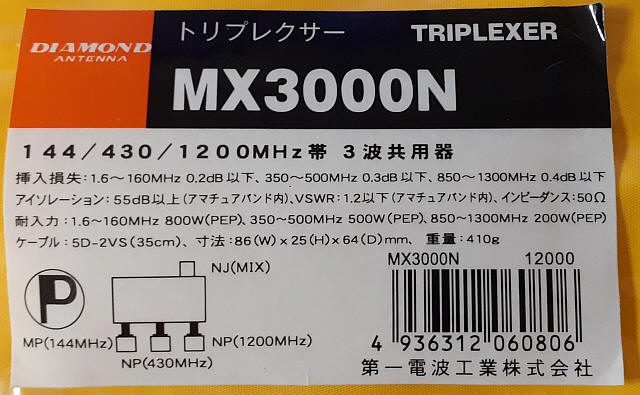

MX3000N TRIPLEXER

DIFONA ---> Diamond MX-3000 N
Kauf: 09.07.2022 Preis: 85,00 EURO



Lieferumfang
MX3000N: HF 144/430/1200MHz Dimensions: 86Wx25Hx64Dmm Weight: 420g Passband width: LPF/1.6 to 160 MHz, BPF/350 to 500 MHz, HPF/850 to 1300 MHz Power rating: LPF/800W(PEP), BPF/500W(PEP) , HPF:200W(PEP) Isolation loss: LPF/Less than 0.2dB, BPF/Less than 0.3dB, HPF/Less than 0.4dB Isolation: More than 55dB Impedance: 50 Ohms / VSWR: Less than 1.2:1 Connector: (MIX)N-J/(144)M-P/(430)N-P/(1200)N-P Coaxial cable: 5D-2VS(35cm)

- https://www.diamond-ant.co.jp/english/index.html

- Einfügedämpfung
- Gesamtbilanz - Triplexer - Kabel zwischen Triplexer und Antenne
- Isolation between the ports?

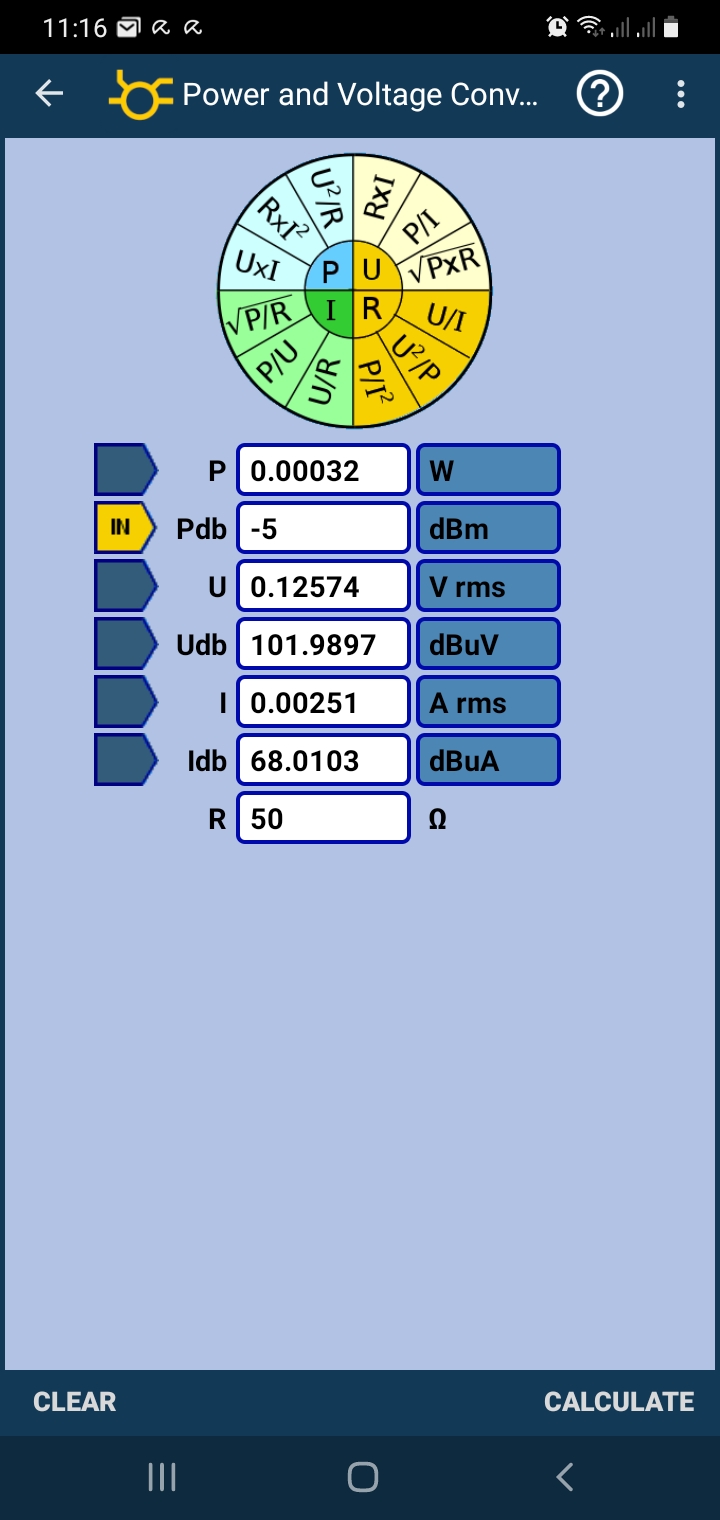

Wie war das mit den dB's noch einmal?

- 0 dBm= 1 mW an 50 Ohm - 30 dBm= 1W - 50 dBm= 100W - Entkopplung(Isolation) > 55 dB - Abschätzung für 145 MHz, 100 W -> 50dBm-55dB= -5 dBm -> 0,32 mW -> 126 mVrms Welche Eingangsleistung vertragen die 144-MHz-, 430-MHz- und 1200-MHz-Rx-Eingänge des Transceivers? Aussage Icom? Eine Antwort findet man leider nicht im mitgeliefertem Handbuch und auch nicht im "Erweiterten Handbuch". Fündig wird man beim Studieren der Service-Anleitung. - Service Manual IC-9700, Ausgabe S-15513XZ-C1, March 2019 - Seite 2 "DO NOT apply an RF signal of more than 20 dBm(100 mW) to the antenna connector. This could damage the transceiver’s front-end." "Legen Sie KEIN HF-Signal von mehr als 20 dBm(100 mW) an den Antennenanschluss. Dies könnte das Front-End des Transceivers beschädigen." Übersetzung DeepL Übersetzer
- Ist der Triplexer als Zubehör durch ICOM zertifiziert ?


- Leistungsbilanz, Einfügedämpfungen
< 0,2 dB
< 0,3 dB
< 0,4 dB

- Maximale Eingangsleistungen

- https://www.diamond-ant.co.jp/english/amateur/equipment/equipment6_dup.html Screenshot dated 05.11.2022	25.11.2023 Nun hier DIAMOND ANTENNA CORPORATION (diamond-ant.co.jp)

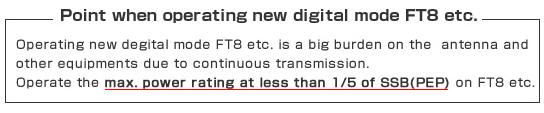

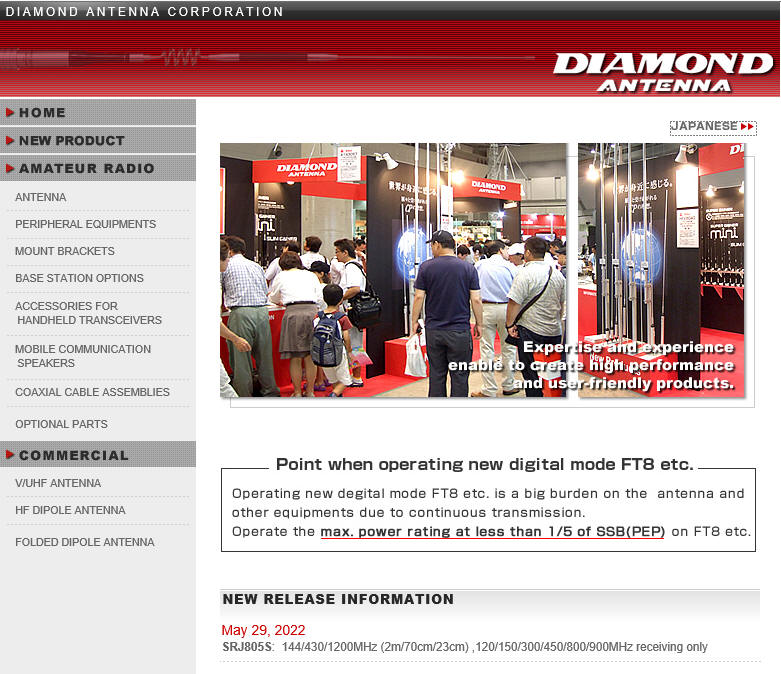

"WARNUNG DIAMOND! Bei Verwendung der neuen digitalen Betriebsarten FT8 / FT4 / WSPR kommt es zu einer übermäßigen Belastung der Antenne und andere Geräte durch kontinuierliche Trägerübertragung. Reduzieren Sie dann die Ausgangsleistung für alle Diamond-Antennen auf maximal 1/5 der angegebenen maximalen SSB(PEP)-Leistung." Quelle: DIAMOND MX-3000N Triplexer 1,6-160 350-500 850-1300 (classicinternational.de)



==================================================================

- Inbetriebnahme


==================================================================

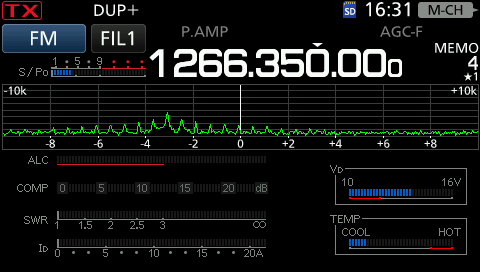

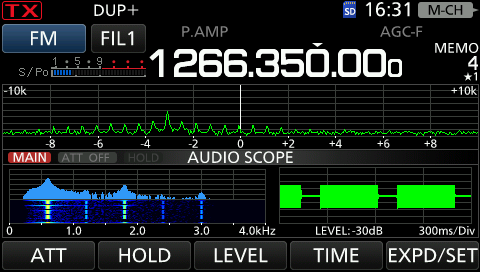

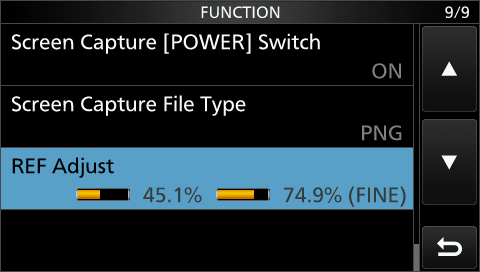

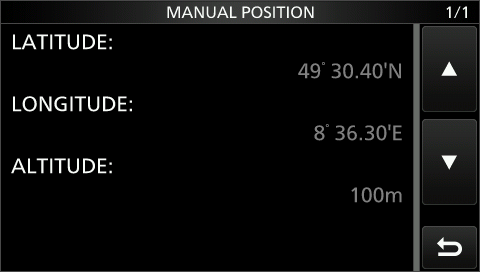

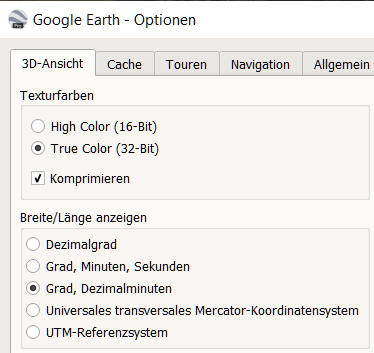

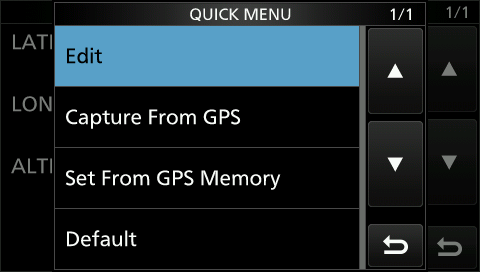

Screen Capture

- Kurzes Antippen der Taste POWER
- Achtung, die Funktion muss aktiviert werden!

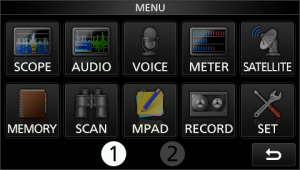

MENUE->1-> SET-> ...

==================================================================

IC 9700 Konfiguration

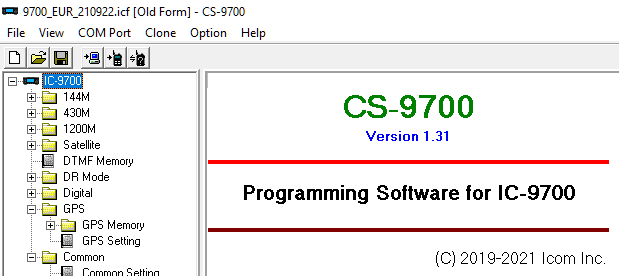

- IC-9700 Setting by DG9FFM Achtung CS-9700, meldet alte Form!	-> QO-100 Installation, Cover Poty




==================================================================

FAQ

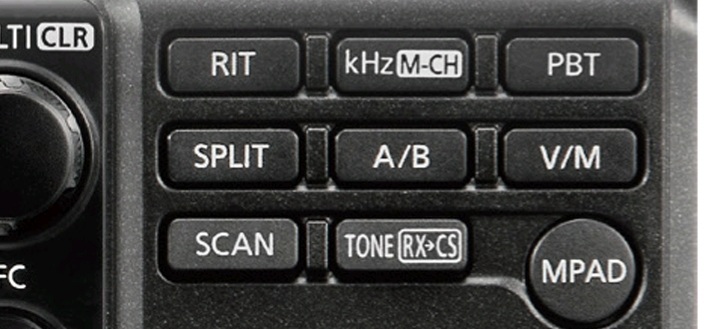

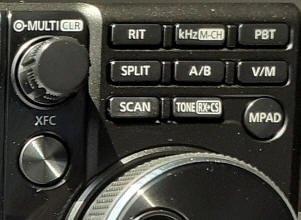

- Wo ist die Rufton-Taste 1750 Hz?

Mittige Taste oberhalb des DIAL-Knopfs
Anwendung: PTT-Taste plus Tone-Taste, zuerst PTT und dann zusätzlich die Tone-Taste!

--->	Quelle: Foto, Ausschnitt, Icom Manual


- Abhören der Eingabefrequenz des Repeaters

-> Betätigung der Taste XFC


- RTTY-QSO, wirklich ernst gemeint?
Mitschreiben ist ok. Abwicklung eines flüssigen QSOs nicht möglich.
Wie auch immer, mein erstes RTTY-QSO wurde mit DL8RO absolviert.


- Kopfhörerbuchse [PHONES]
3,5-mm-Klinken-Stereo-Buchse zum Anschluß eines Stero-Kopfhörers Links, linker Kanal: Wiedergabe des Main-Channel's, Hauptband Rechts, rechter Kanal: Wiedergabe des Sub-Channel's, Nebenband Ist die Dualwatch-Funktion ausgeschaltet, so wird der linke und rechte Kanal mit dem Hauptband angesteuert.

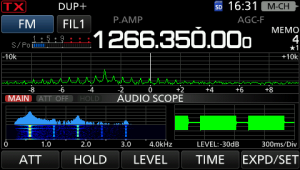

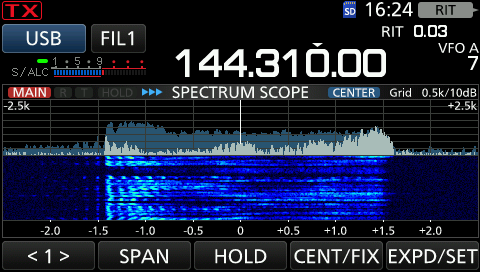

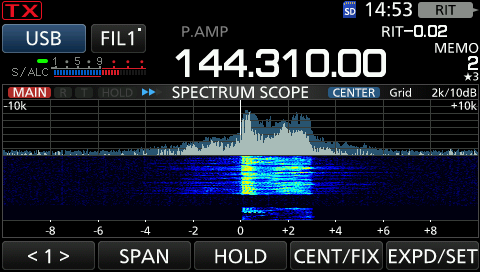

- Spektrumsanzeige, Spektrumskop-Bildschirm

GHB: 5-1 bis 5-3 - ein Highlight -
	Standard-Einstellung: Filter Center

	Carrier Point Center ausgewählt

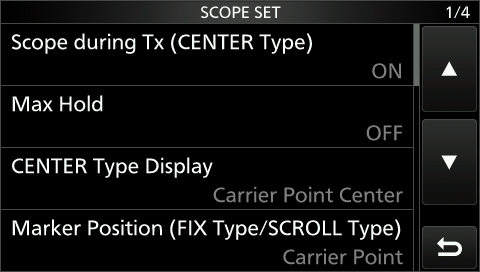

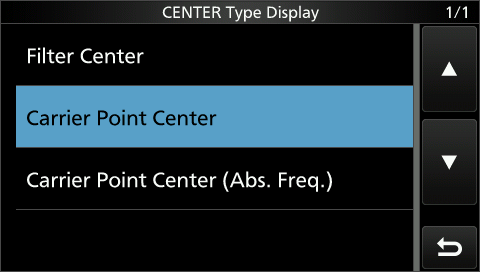

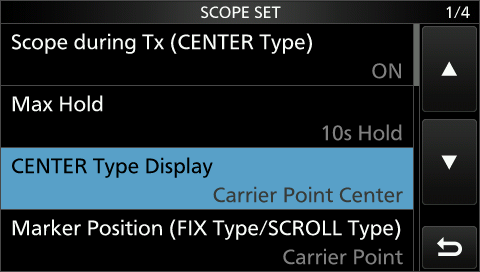

- EXPD/SET(1s) -> SCOPE SET -> CENTER Type Display -> Carrier Point Center

	Hier Carrier Point Center auswählen, so das der CENTER nicht mehr auf der gewählten Filter-Bandbreite zeigt, sondern auf den Träger des Signals.

-> ADVANCED MANUALADVANCED MANUAL -> https://www.icomjapan.com/support/manual/2166/
- IC-9700_IM_GER_AdvancedManual_web_20190514_klein (icomeurope.com)


- Icom IC-9700 Scope/Waterfall Functions And Settings - YouTube by HamRadioConcepts
- Icom IC-7300 panadapter waterfall display settings for detail and weak signals - YouTube by K4AX

- Amplituden-Bereich des Spektrum-Scope
- 8 x 10 dB - Linearität der Anzeige?

- Waterfall OFF, was sind die Auswirkungen?

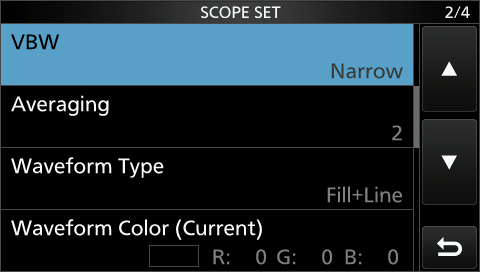

MENUE 1 -> SCOPE -> EXPD/SET, 1 s berühren
- Fill
- Fill+Line
- Waveform Collor (Current)	Wer, was, wie, wo, wann,...? Da war doch etwas beim Polizeiruf 110, liegt aber lange zurück.
	Die sieben W-Fragen- vollständige Informationen sammeln - Studienkreis.de Wer? Was? Wann? Wo? Warum? Wie? Wozu?

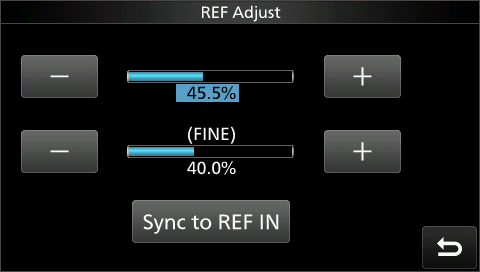

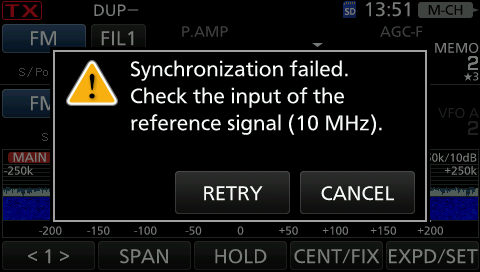

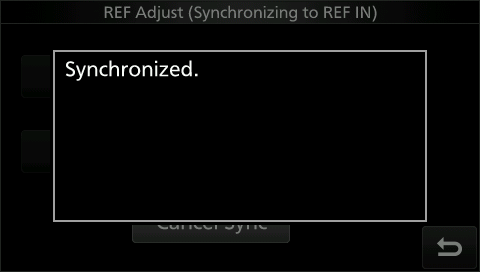

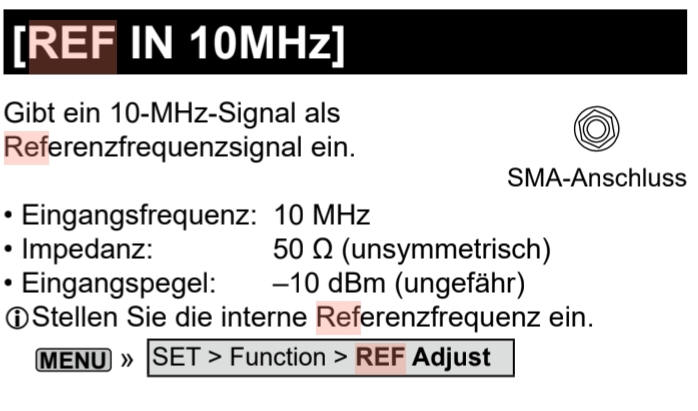

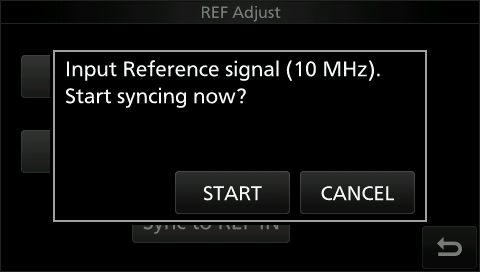

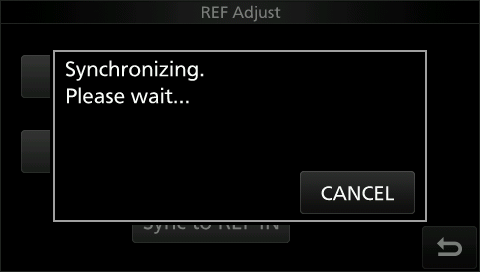

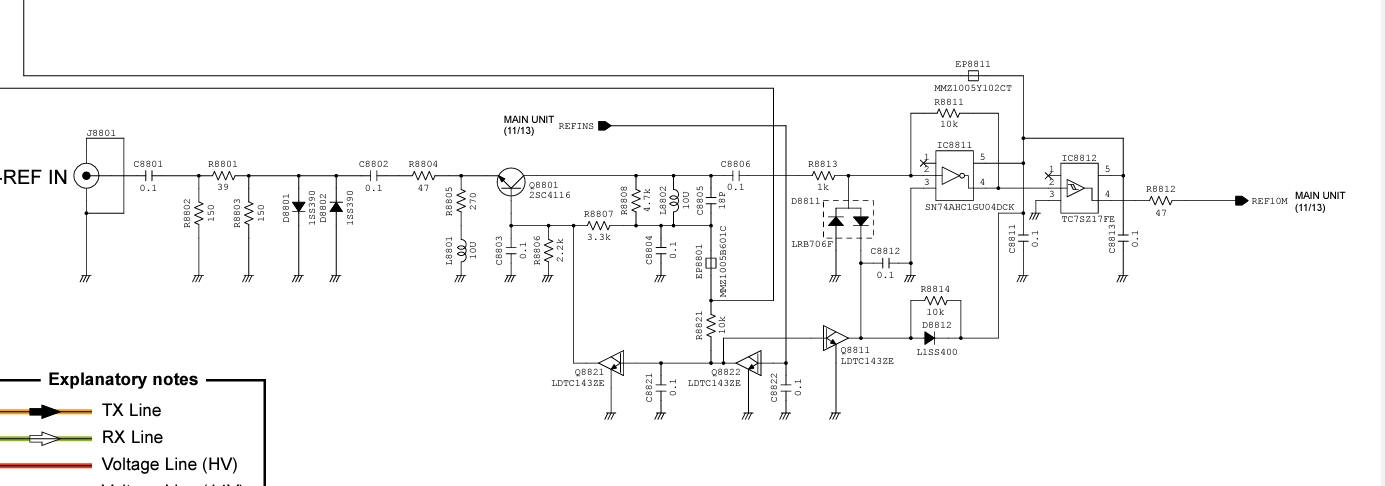

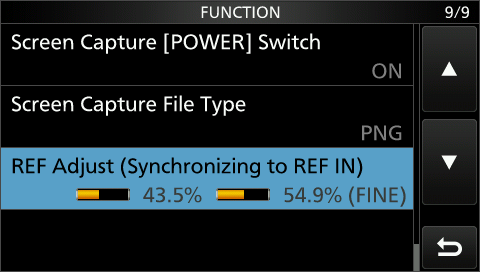

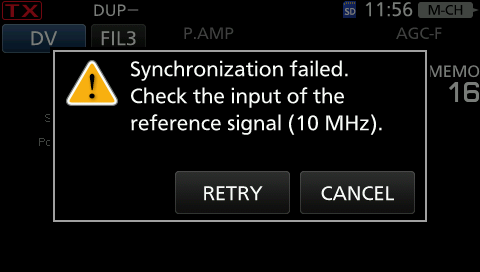

- REF IN Sync Fehlermeldung






- Rückschaltung von USB-D auf USB

-> USB-D, antippen, DATA anklicken, Ergebnis USB


- "Viele Wege führen nach Rom"


SCAN
-> Taste SCAN, kurz antippen
-> Menue 1 SCAN


- Display ist schwarz, Power-LED blinkt (Grün)

Nicht aufregen, alles ist im grünen Bereich, hi. Der IC-9700 fühlt sich vernachlässigt(nicht benutzt) und schaltet das Display ab.

Die Screen-Saver-Funktion ist standardmäßig auf 60 Minuten gesetzt. Über MENUE -> SET-> DISPLAY->Screen Saver kann zwischen OFF, 15min, 30min, 60 Minuten gewählt werden.	Gewählt: 15 Minuten

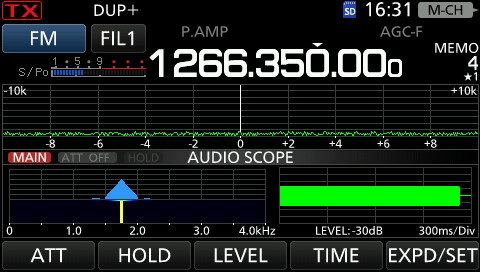

- Verwendung des Notchfilters

[23.11.202, mkn] Handbuch Basis, DE, S 4-8 - 23-cm-FM - Kerbfilter "manuell" lässt sich nicht aufrufen! Kerbfilter(Notch)-Taste auf der Frontseite schaltet auf AN oder Filter OFF
Grundhandbuch, DE, S. 8-5, 8 Einstellmodus
Hier wird nur für den [NOTCH] Switch (SSB) und [NOTCH] Switch (AM) die Wahlmöglichkeit Auto oder Manuelbeschrieben!
Also zurück zu Seite 4-8 und nicht nur in Überschrift und den ersten Satz vertraut. Fazit: Für FM steht kein manuelles Notchfilter zur Verfügung!

- FAQ ICOM USA

- IC-9700 Instruction Manuals and FAQs (custhelp.com) ICOM USA


- Handbücher, Versionen, Updates

- Quellen: ICOM Europe, ICOM Japan

- ICOM EUROPE stellt nur die ersten Ausgaben des Grundhandbuches und der erweiterten Bedienungsanleitung in deutschen Ausgaben als Download zur Verfügung. - Die aktuellen Versionen des deutschsprachigen Grundhandbuches und der erweiterten Bedienungsanleitung, leider nur in Englisch, werden auf den Supportseiten von ICOM Inc., Japan als Download zur Verfügung gestellt.	Status: 26.12.2023

- leider keine Information zu den Veränderungen in den einzelnen Versionen, was ist neu?	- DiffPDF (qtrac.eu) DiffPDF (open source edition) DiffPDF is used to compare two PDF files—textually or visually.


- Warum ist der IC-9700 so teuer? Ist er überhaupt teuer? Preis-/Leistungs-Verhältnis?

- SDR mit Direktabtastung bis 450 MHz - Spektrum Scope - duplexfähig unter Verwendung zweier Bänder - zwei unabhängige Frequenzaufbereitungen - zwei unabhängige Empfänger - 23 cm Transverter inklusive - D-Star - Sprach-Rekorder - interne USB-Soundkarte - etc.

- Kosten des ADC·s etc. ADC > 250 Euro, 1 Stück-Preis	ADC Analog Digital Converter
FPGA > 400 Euro, 1 Stück-Preis


- Cleveres Marketing führt zu einem Produkt mit vielen, eingeschlossenen "Optionen", welche in der Vergangenheit separat angeboten wurden - Treibt den Preis höher, aber "zwingt" zu Anwendungen durch den interessierten OM. Nun ist das 23-cm-Band eingeschlossen. Früher durfte man hierfür auch um die 900 Euro extra hinlegen. D-Star als optionale Baugruppe hatte auch seinen Preis. - Positive Auswirkungen, Belegung des 23-cm-Bandes bei Contesten und Aktivitäts-Abenden deutlich wahrnehmbar. - Manch 23-cm-Repeater wird aus dem Dornröschen Schlaf erweckt. Uups, der funktioniert ja noch. Die Errichter haben vor ca. 20 Jahren gute Arbeit geleistet.	07.11.2023, mkn


- Kaufen oder nicht kaufen?

Mit obiger Fragestellung geht man sicherlich vor einer Kaufentscheidung schwanger.

- Nur FM-Ortsverkehr: nein? Es gäbe preiswertere Lösungen, wenn da nicht die drei Bänder und die Ausgangsleistung wären.
- Was ist vorhanden, ergibt ein weiteres Gerät einen Mehrwert?
- Technische Interessiert?
- Der Gerätepreis ist nur der Anfang in der Liste zu den Gesamtkosten. - Zubehör, original, sagenhafte Preise, das erinnert mich an die Drucker-Tinten(Toner)-Preisgestaltung
- EoL-Planung des OM's	End of Life


==================================================================

Eindrücke, Erfahrungen, Wünsche, Verwendung

- Erweitertes Handbuch als Druck-Version, statt der Basis-Handbücher in zahlreichen Sprachen

- Position der Rufton-Taste und Verstimmung des Main-Dial

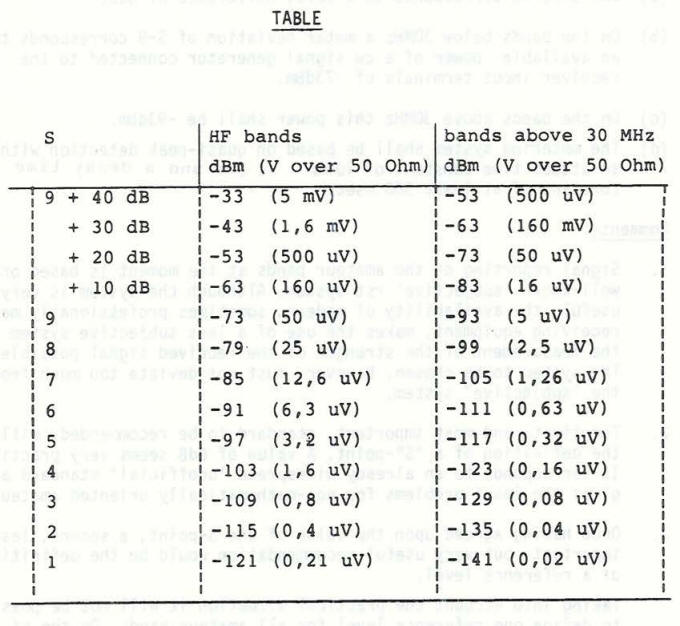

- S-Meter-Anzeige - 1-9: 3 dB Stufung

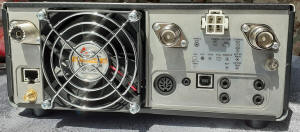

- Icom spart bei der Gestaltung der Rückwand - lediglich ein Aufkleber listet die Anschlußbezeichnungen - Die Serien-Nummer findet man nunmehr auf der Geräteunterseite

- Gehäuse-Rückwand - Oberfläche läuft an ???

- Mikrofon HM-219 hat keine Rufton-Taste

- FM Hub und RX-Bandbreite unabhängig einstellen

- eine vernünftige Lösung des Master-VC-TCXO-Issue's wünschenswert wäre ein nachrüstbare Lösung durch ICOM VC-OCXO, Problem der Anheizzeit(wäre tolerierbar) oder offizielle Bestätigung der Leo-Bodnar-Lösung

- mehr technische Informationen zum Gerät

- Erweiterung des Speicherumfanges der DTMF-Tonfolgen, bisher nur 16	11.12.2023
- Erweiterung des Speicherumfanges der PRESETs, bisher nur 5.

- bandabhängige Steuerung der EXT AMP

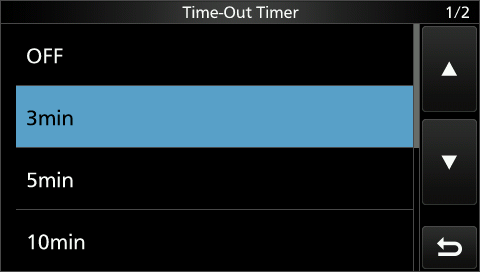

- Time-Out-Timer frei programmierbar

==================================================================

To Do



==================================================================

Antenne

- drei Bänder, drei separate Antennenanschlüsse
- Gestaltung gemäß der lokalen Verhältnisse, Möglichkeiten und Ansprüche des OM's

- Nutzung von Mehrband-Strahlern - 144 und 430 MHz - 144, 430 und 1200 MHz - Vorteil: eine RF-Kabel
- 3-Band-Antenne

- Was ist vorhanden?

MR77, X200, 144-430-MHz-Dual-Band-Yagi, 144-MHz-HB9CV, 23-cm-Yagi(2-El-Yagi, PCB)
3-el-Yagi (2m-Band) nach Rothammel




==================================================================

M5HamRadio

- GitHub - armel/M5HamRadio: M5HamRadio Firmwares - ICMultiMeter - M5Stack

- ICOM Remote Display Using An M5STACK CORE2 - ICMULTIMETER IC-705 7300 9700 - YouTube

- M5Stack for the IC-705 (3fs.net.au) by VK3FS - Hinweise auch zum IC-7300 und IC-9700


==================================================================

- USB Port Setting Tips for HF Radios by ICOM USA	-> Support Home Page (custhelp.com)
- Published 11/30/2016 02:19 PM \| Updated 10/11/2021 01:53 PM
Beschrieben werden verschiedene USB-Parameter wie das Einstellen von Links, virtuellen Ports usw. für die Funkgeräte IC7300, IC7851, IC7100 und IC9100.	Es ist informativ, lesenswert und auf den IC-9700 anwendbar!

- How do I find out what USB COM port has been assigned to my cloning cable? For Windows 10, 8, 7, and XP

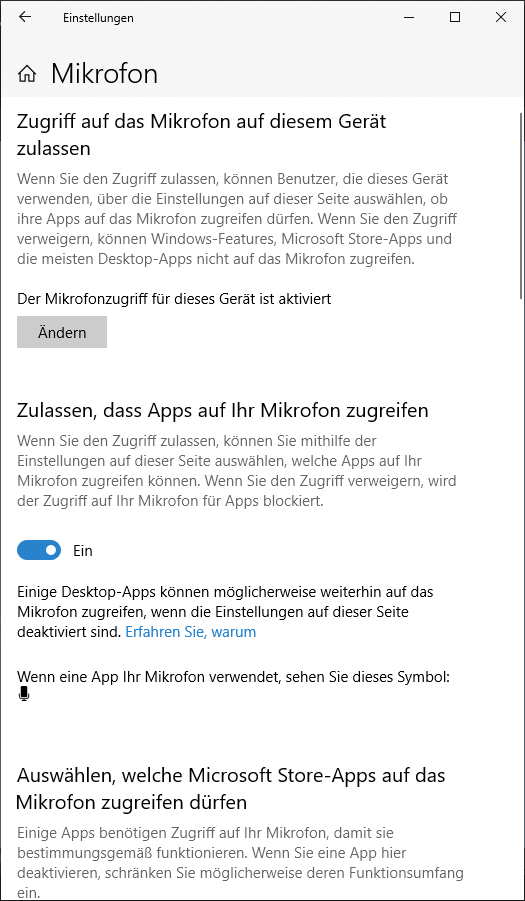

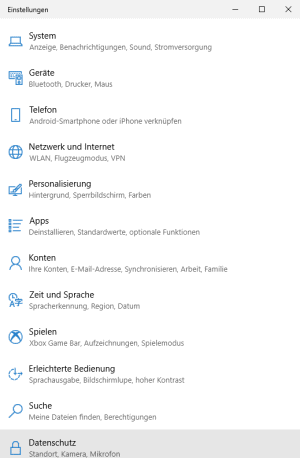

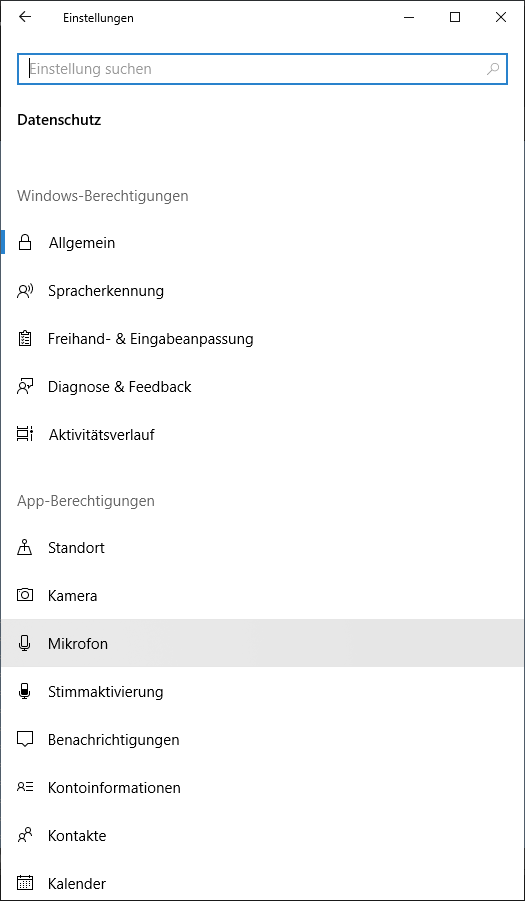

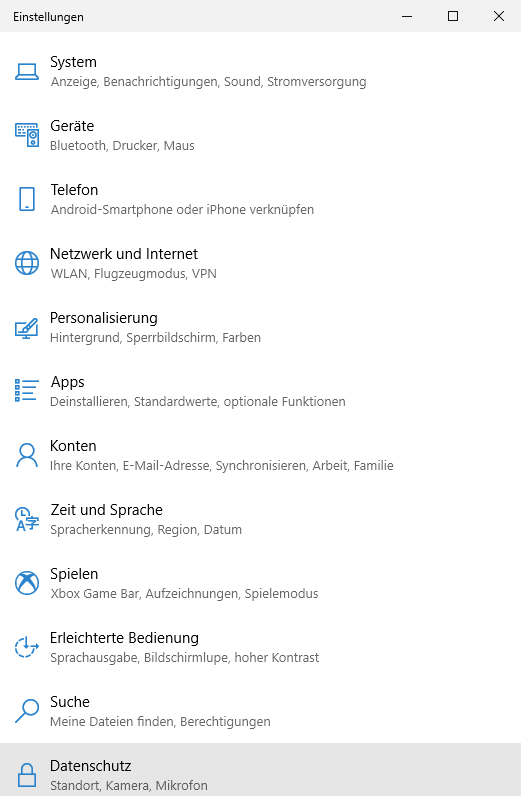

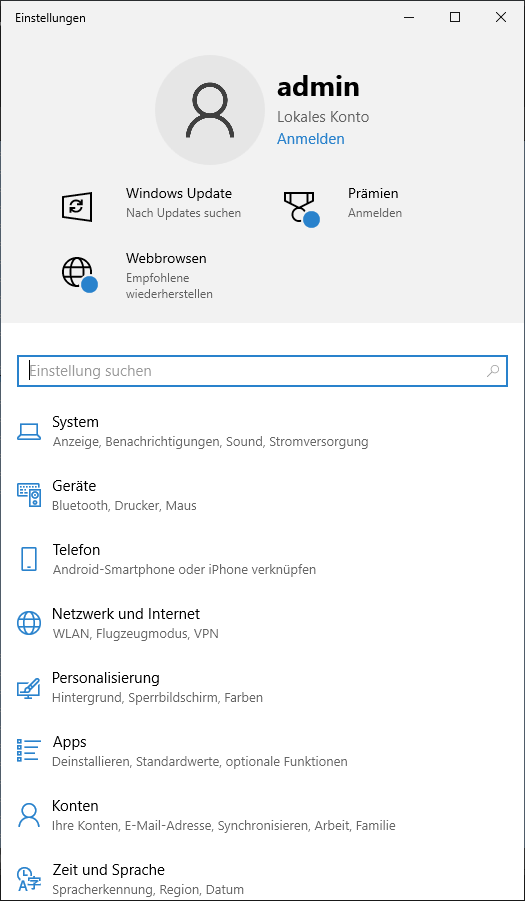

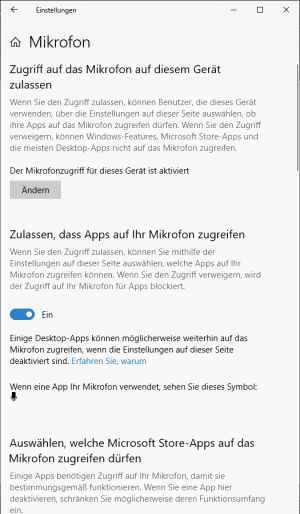

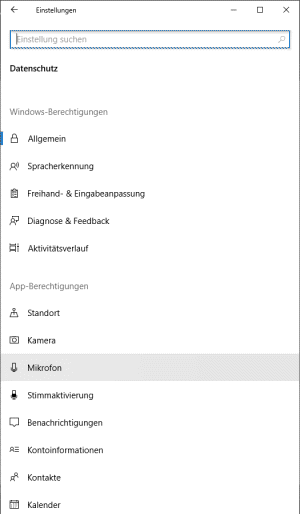

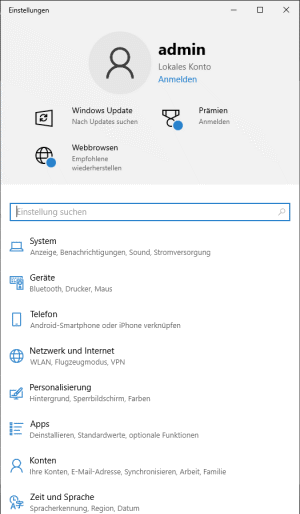

- Windows 10 Soundcard Issues or Microphone CODEC Error
" If you are using Windows 10 and are having soundcard issues, or getting error messages about the microphone CODEC, try the following procedure. In Windows, press and hold the Windows Key then press I. In the Settings screen select Privacy. In the left panel of the window select Microphone. Change the “Allow Apps To Access Your Microphone” setting to ON."









==================================================================

SSB: Digital PSN modulation

- [PDF] TECHNICAL REPORT IC-756PROII - Icom America www.icomamerica.com › downloads › DownloadDocument [2003]

- US5115468A - SSB digital modulator - Google Patents



==================================================================

- Audio Aufnahme und direkte Wiedergabe über TX mit dem IC-7300 oder IC-7610 (saure.org)

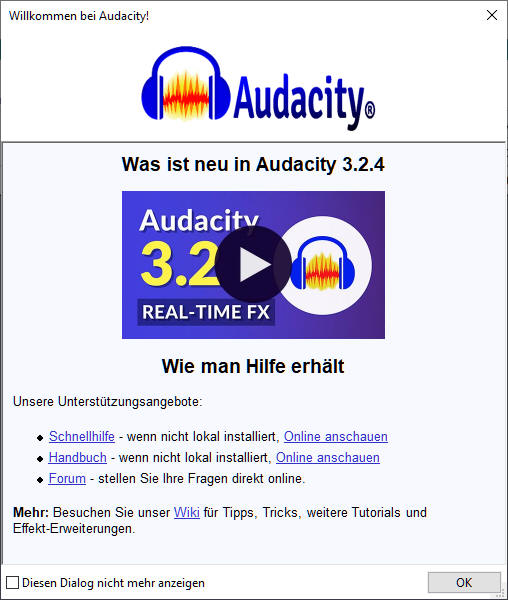

- Audacity ® \| Free, open source, cross-platform audio software for multi-track recording and editing. (audacityteam.org)

- Download \| Audacity ® (audacityteam.org)

	- 31.01.2023, mkn

- Kurzanleitung für die Software Audacity (M5d) Schulentwicklung NRW	- 05.02.2024
- Ausschneiden in Audacity - so geht's - CHIP
- Musikdateien schneiden mit Audacity \| Tutorial - YouTube
- Audacity Workshop "Musik schneiden" (German) - YouTube



- Umsetzung der Idee für den Icom IC-9700 [31.01.2023, mkn]

FW: 1.32

- MENUE -> SET -> CONNECTORS -> MOD Input -> DATA OFF MOD -> MIC, USB


==================================================================

- GM4FVM's radio world: The Icom IC-9700 external pre-amp DC supply is a bit odd too ... , 27 April 2020 "Die externe Vorverstärker-Gleichstromversorgung des Icom IC-9700 ist auch ein bisschen seltsam ..."


==================================================================

Satellite Operation

IC-9700 Memory frequency list for satellite operations - CubeSat und LEO Satelliten - AMSAT-DL Forum
-> https://forum.amsat-dl.org/cms/index.php?attachment/2189-sat24062019-zip/ File made by Kim ON4BCV -> https://forum.amsat-dl.org/cms/index.php?attachment/6364-sat2020-zip/ -> https://forum.amsat-dl.org/cms/index.php?attachment/2215-sat20190706-dl2sba-by Kim ON4BCV zip/ by Dieter, DL2SBA
- discussion about implementation issues


- Working satellites with IC-9700 – AMSAT-SM – Official Website of AMSAT-SM Sweden

- Satellite Station 4.0 Part 5 - New IC-9700 Transceiver (stationproject.blog)
- Der IC-9700 im Satellitenbetrieb - michi-danis Webseite

- Software - Amateur Radio (dk3wn.info)

- Homepage (dk1tb.de) -> SatPC32



==================================================================

PTT

- Icom IC-9700 PTT switching - something I do not understand. by GM4FVM's radio world
- Icom IC-9700 PTT Breakout Mod (or, “the parts Icom forgot”) – The Ham Lab by Alex, KR1ST




==================================================================

Frequenzgenauigkeit und Stabilität




Frequency stability: Less than ± 0.5 ppm (–10°C to + 60°C; 14˚F to 140˚F)

- bestimmt durch den zentralen Taktgeber der Frequenzaufbereitung, VC-TCXO, 49,152 MHz






==================================================================

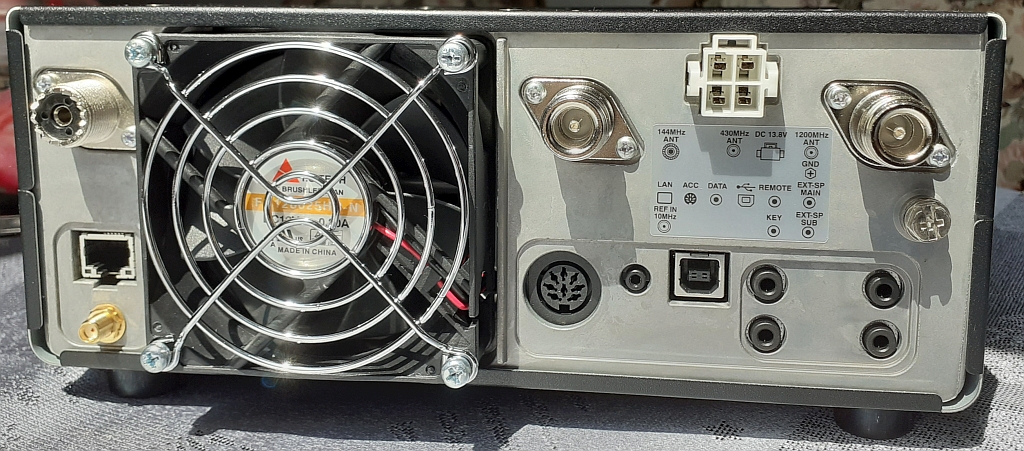

Externe Referenzfrequenz, ext. REF IN


- Icom IC-9700 Firmware Update (Version 1.10) - News - Icom UK 10/06/2019
-> IC-9700 INFORMATION Version1.10 (icomuk.co.uk)

"[AUTO ADJ] auf dem Bildschirm "REF Adjust" wird auf [Sync zu REF IN] geändert. Während der Synchronisierung mit REF IN wird automatisch die interne Referenzfrequenz an die externe 10 MHz Referenzfrequenz abgestimmt"	Quelle: ICOM Handbuch

- DL7UKM, IC-9700, FW: 1.32, 11.01.2023

-> zum Einsatz kommt der s-GPSDO, mit 4-fach-Verteiler - 10-MHz-Sinus-9,5 dBm - Verbindung: IC-9700, REF IN: RF-Adapter SMA-m/BNC-m, 20-dB-Dämpfungsglied, BNC-Kabel BNC-m/SMA-m, Ausgang sGPSDO SMA-f(+9,5dBm, Sinus) - REF in: -11 dBm

MENUE -> SET -> Function -> REF Adjust -> START

	Achtung, diee Abkürzung REF wird für verschieden Dinge genutzt. REF Adjust









	- Wird die erfolgreiche Synchronisation zu REF IN auf dem Main Screen angezeigt? Leider nein! REF Adjust: Abgleich des internen VC-TCXO 49,152 MHz


- Fangbereich des REF-IN-Einganges, wie genau muß die Frequenz der externen REF-Frequenz REF-IN sein?	REF-IN: externe Referenzfrequenz von 10 MHz

Bekannte Ursache, der GPSDO ist noch nicht eingeschwungen, zu große Frequenzabweichung.	RETRY: wiederholen? CANCEL: stornieren, Abbruch




Quelle. ICOM, Service Manual	Quelle: ICOM Handbuch

- Mögliche Einflüsse auf die Frequenzstabilität des IC-9700 trotz externer Synchronisation?

- Synchronisiert, nachgesteuert(geregelt) wird ein VC-TCXO 49,152 MHz	Leider keine PLL! Aber eine FLL, oder?
- Sind durch die Updates die ursprünglichen Ursachen der Instabilität beseitigt? Sicherlich nicht oder?
- Kurzzeitstabilität wird durch den VC-TCXO bestimmt - Langzeitstabilität wird durch die Synchronisation zur REF IN bewerkstelligt
- Einflußgrößen, Temperatur, Luftstrom
- VC-TCXO ist nicht thermisch von der Leiterplatte entkoppeln

Was sagt die obige Update-Info V1.10?

"NOTE: Sudden changes of temperature, for example when you turn ON the transceiver, or start transmission, may cause the transceiver to take a longer time to synchronize" "HINWEIS: Plötzliche Temperaturschwankungen, z. B. beim Einschalten des Transceivers oder beim Starten der Übertragung, können dazu führen, dass der Transceiver eine längere Zeit zum Synchronisieren benötigt."

- Das macht neugierig auf die in der Vergangenheit beschriebenen Ursachen!
- ......

- Halt es gibt auch eine V1.11, 2019/06/14.


Einspeisung einer externen Frequenz von 49,152 MHz

Hierzu ist ein Eingriff in das Gerät nötig.


- Leo_Bodnar auf Twitter: „I have been using GPS locked Icom IC-9700 for a good few weeks now. The frequency stability on 70cm is within fractions of a Hertz even following heavy TX/RX cycling at full output power. I am using this method to lock IC-9700: https://t.co/gvPcDgyFtC https://t.co/yObrGaNskh“ / Twitter
"Ich benutze seit einigen Wochen den GPS-synchronisierten Icom IC-9700. Die Frequenzstabilität auf 70cm liegt im Bereich von Bruchteilen eines Hertz, selbst nach starken TX/RX-Zyklen bei voller Ausgangsleistung. Ich verwende diese Methode, um den IC-9700 zu synchronisieren: " -> Spectran Version 2 (sdradio.eu)	Screenshot: Leo Bodnar

- Leo_Bodnar auf Twitter: „Another lowbrow solution for locking Icom IC-7900. Much more stable than software bodged tracking introduced in recent Icom FW 1.10 mini GPS clock set to 49.152MHz and injected into the output of VCTCXO. https://t.co/ewSHfsk8F8“ / Twitter

"Eine weitere einfache Lösung zur Synchronisation des Icom IC-7900. Viel stabiler als das softwaregestützte Tracking, das mit der neuen Icom FW 1.10 eingeführt wurde. Mini-GPS-Takt auf 49,152MHz eingestellt und in den Ausgang des VCTCXO eingespeist."

- Leo Bodnar IC 9700 GPS Locking board - YouTube by VK3FS


Wie ist die Frequenzsynchronisation durch ICOM gelöst?

- Am Anfang stand der manuelle Abgleich des VC-TCXO's. Diesmal ohne Schraubenzieher, sondern per SW-Option.

- Massive Beschwerden der OM's haben offensichtlich zu dem SW-Update mit einem automatisierten Abgleich geführt.	Adjust, Synchronization Justieren, Kalibrieren "Kalibrieren - Eichen - Justieren" by DL4ZAO
ext. Referenzfrequenzquellen
empfehlenswert
- OCXO
- GPSDO

- Satellite Station 4.0 Part 8 - GPSDO Frequency Locking (stationproject.blog)



==================================================================

Fehler, Failure, Issue

- Faulty IC-9700 checks in to the Icom hospital - VK3FS, Last Updated on May 15, 2021




==================================================================

IC-9700 FIRMWARE UPDATE INFORMATION

- IC-9700 FIRMWARE UPDATE INFORMATION V 1.30 (icomjapan.com) eingeschlossen die Informationen zu V1.20, V1.13, V1.10




==================================================================

SSB ALC overshoot



- My IC-9700 User Review & Test Report by Adam Farson, AB4OJ -> " B. Transmitter Tests - 20a: SSB ALC overshoot with white noise.[p 24] - Test Results: Observed ALC overshoot < 0.2 dB. See Figure 10a."

- Review of IC-9700 for Weak Signal Digital Modes by Rex Moncur VK7MO Status: ca. 2019, nicht aktuelle Firmware!
- "There is no evidence of ALC overshoot on my tests but I only have a Bird watt meter which is probably not fast enough to see them. VK3WRE has a faster power meter and also reports no overshoot. (It would be useful if others who have more appropriate equipment for testing for overshootcould let us know their results)"

- Icom IC-9700 GPS gelockt ✅ GESPERRT! Stabil ✅ Schwaches Signal Review Überprüfung durch Rex VK7MO ✅ - YouTube 26.05.2019 - 5:00 min -> usage of transverter, power limit, max. power, no alc overshoot [06:39], switching time, ... ---> Transkript zeigt zahlreiche Einstíegsstellen



- Icom IC-9700 Power overshoot – PH4X - - Update: Setting the tx-delay to 20 ms solved the issue tripping the SSPA."

- [Moon-Net] ic 9700/ ic 7300 spike on switching from tx/rx (pe1itr.com)



- Amplifier Overshoot Drive Protection by Phil Salas, AD5X, QEX September/October 2018 - Protect the input of your amplifier from potentially damaging power transients. - Icom IC-706MKII
- Salas1.pdf (arrl.org)


==================================================================

QO-100

-> ICOM IC9700 and QO100 - Hardware - AMSAT-DL Forum


-> https://www.dd1us.de/Downloads/AMSAT-DL QO-100 Transverter rev 1.7.pdf




-> QO-100 Transverter für ICOM IC-9700 (oe2rol.com) - Uplink via IC-9700 23 cm plus Transverter BU-500, SG-Labs PA

-> DL9UAS
- Uplink IC-9700 (Pout: 3-4%), 432 MHz -> Dämpfungsglied-> SG Lab Transverter -> SG Labs PA -> Helix-Antenne, 90 cm Offsetspiegel

-> QO-100 KISS by DF7EE – DF7EE.de via 23-cm plus Transverter

-> Satellitenfunk via QO-100 (dg7mhr.de) - "IC-9700 nachgeschaltet ist ein Transverter von SG-LAB, sowie eine SG-LAB Endstufe"

-> UKW-Station (dg0lff.de)





==================================================================

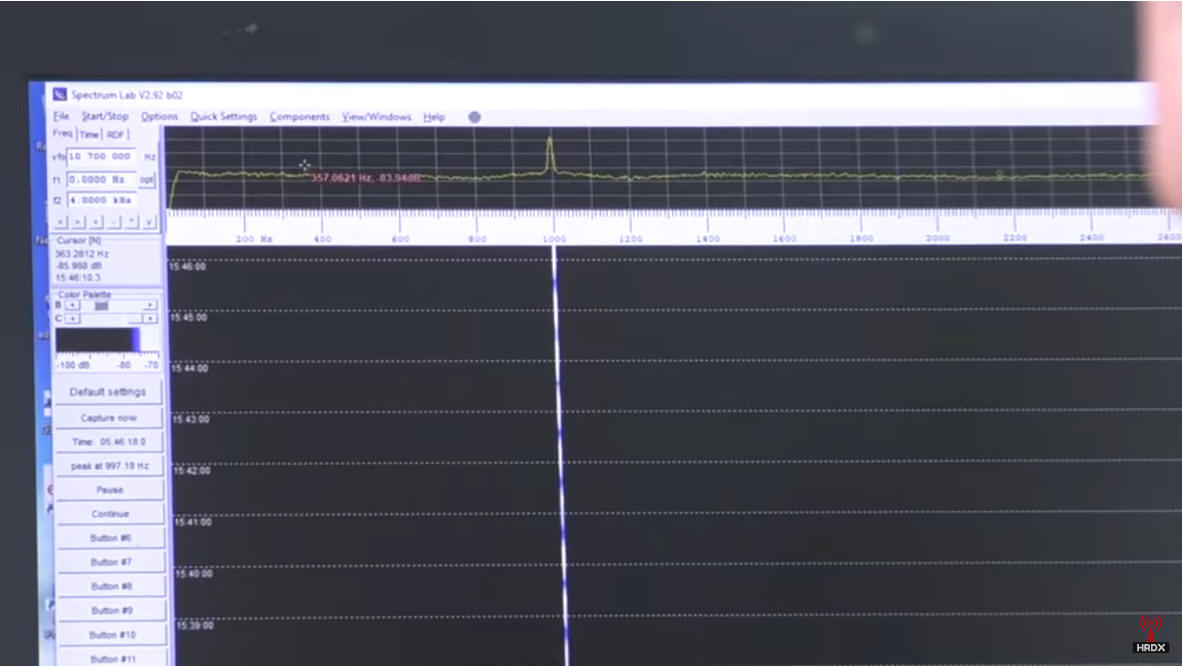

- Leo_Bodnar auf Twitter: „Closer look at Icom IC-9700 frequency stability when running off external 49.152MHz clock https://t.co/gvPcDgyFtC With TX/RX cycling at full 100W on 2m frequency stays within 0.1Hz. 1kHz trace is nearby GPS locked beacon. Maybe should use M0XER for 100W but my feeder kills 3dB https://t.co/2RDjrmqIs1“ / Twitter "Näherer Blick auf die Frequenzstabilität des Icom IC-9700 bei Betrieb mit externem 49,152MHz-Takt https://twitter.com/LeoBodnar/status/1140292141974994946... Mit TX/RX-Zyklen bei vollen 100W auf 2m bleibt die Frequenz innerhalb von 0,1Hz. Die 1kHz-Spur ist eine GPS-verriegelte Bake in der Nähe. Vielleicht sollte ich M0XER für 100W verwenden, aber mein Feeder tötet 3dB"

- Leo_Bodnar auf Twitter: „Another lowbrow solution for locking Icom IC-7900. Much more stable than software bodged tracking introduced in recent Icom FW 1.10 mini GPS clock set to 49.152MHz and injected into the output of VCTCXO. / Twitter "Eine weitere einfache Lösung zur Synchonisierung des Icom IC-9700. Viel stabiler als das softwaregestützte Tracking, das mit der neuen Icom FW 1.10 eingeführt wurde. Mini-GPS-Takt auf 49,152 MHz eingestellt und in den Ausgang des VCTCXO eingespeist."	- 16. Juni 2019


- https://pbs.twimg.com/media/D9MfIP8WwAIOSGU?format=jpg&name=large
- https://pbs.twimg.com/media/D9MfPdtXoAEMAGW?format=jpg&name=large

- https://pbs.twimg.com/media/D9MfR90X4AEg8Ga?format=jpg&name=large
- https://pbs.twimg.com/media/D9MfUCIXYAAMASt?format=jpg&name=large


- Mini-Kits designed GPS-9700 Signal Source to suit the Icom IC-9700 Transceiver
- GPS-9700-Block-Rev1.0.pub (minikits.com.au)
- IC-9700 Reference Adjustment

==================================================================
- reference-frames-correction-services-white-paper-online.pdf (u-blox.com)

-Not just where are you, but when are you \| u-blox
Unveiling the mystery behind GNSS correction service reference frames



==================================================================


- IC-9700 frequency stability-mills.pdf (wb4jwm.com)






==================================================================

EchoLink

- Handbuch
-> Sendeart FM
-> MENUE -> Seite 2 -> DTMF
- DTMF
- Speicher	Anzahl. 10, recht mager!

- Verbindungsaufbau unter Nutzung der Speicherplätze 0 bis 9 oder Direkteingabe der Befehle








==================================================================

S- Meter

- Teilung der S- Stufen zwischen S1 und S9, jeweils ungefähr 3 dB
- My IC-9700 User Review & Test Report by Adam Farson, AB4OJ
- Iss. 5, Mar.19, 2021.



- Achtung hier besteht ein deutlicher Unterschied zu der "üblichen" Stufung von 6 dB, empfohlen durch die IARU-R1.

- VHF (ok2kkw.com)
- Transceiver Information - Signal Level Strength Meter Cali… (rfcec.com)
- S-Meter – Rauschen - Empfindlichkeit - einfach erklärt (dl4zao.de) -> pdf

- GC_1981_Brighton_confrep.pdf (iaru-r1.org)
- S-Meter Standards VERON

	Annex 2 Meteor Scatter QSO Procedure
- WP51HANDBOOK A.PDF (r-e-f.org)




==================================================================

Sendearten

- CW (A1A)
- SSB (J3E) USB LSB
- AM (A3E)
- FM (F2D/F3E)
- DV (F7W), D-STAR
- DD (F1D)
- RTTY (F1B)


==================================================================

Unterschiedliche Filterbandbreiten bei FM-Empfang	21.07.2023, mkn

Filter 1 15 kHz
Filter 2 10 kHz
Filter 3 7 kHz

Die FM-ZF-Filterbandbreiten der einzelnen FM-Filter 1 bis 3 sind fix und lassen sich nicht ändern.

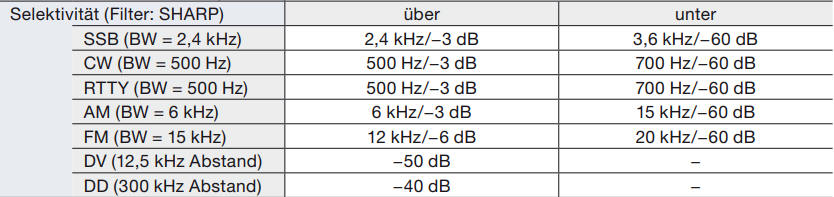

	Prospekt

FM (BW=15 kHz) Mehr als 12,0 kHz/–6 dB Weniger als 20 kHz/–60 dB

- FM-Hub beim Senden ist von der Filterauswahl für den Empfang abhängig

Lösung
VFO A: RX-Frequenz und Filterwahl, z.B. FIL3 für angerauschte Stationen
VFO B: TX-Frequenz und HUB-Wahl(Filter-Auswahl)
Split-Betrieb

Achtung, der VFO B folgt dem VFO A nicht bei Frequenzwechsel!
-> Tracking




- Filterbandbreiten fest





==================================================================


25.07.2022, Mon., in einem Forum gefunden... "The IC-9700 supports the following ITU-R FM parameters for Region 1: 1. Filter 1: Emission 16K0F3E (16 kHz occupied bandwidth, 5 kHz peak deviation, 25 kHz channel spacing) 2. Filter 2: Emission 11K0F3E (11 kHz occupied bandwidth, 2.5 kHz peak deviation, 12.5 kHz channel spacing) 3. Filter 3: Emission 8K5F3E (8.5 kHz occupied bandwidth, 1.25 kHz peak deviation, 12.5 kHz channel spacing) Carson's Rule gives the occupied bandwidth Fs a function of peak deviation and audio bandwidth, as follows: B ≈ 2 ( Δf + fm) where B - occupied bandwidth, Δf = peak deviation and fm = highest modulating frequency. The channel spacing for each case is chosen to allow a guard-band. In Region 2, Case 1 also uses 20 and 30 kHz channel spacing, and Case 2 15 kHz, with appropriate inter-repeater coordination distances. (No, Geraldine, Icom has no plans to change this). -- 73, Adam VA7OJ/AB4OJ "	Quelle: Internet, Link's ergänzt by DL7UKM





Carson bandwidth rule - Wikipedia


==================================================================

- Phasenmodulation – Wikipedia



- Dig_Mod/Digitale_Analoge_Modulationen.dvi (diru-beze.de) by Prof. Dr.-Ing. Dietmar Rudolph


==================================================================

D-STAR

- D-STAR System Introduction \| Explore our solutions \| Icom Inc. (icomjapan.com)

- D-Star für Einsteiger - DO3RSA, Stand 2013
- D-STAR (trg-radio.de)

-Konfiguration des Icom IC-705 für den D-STAR-Betrieb Friedhelm Heise, DL6OAH FA 2/2022, S. 108
- Deutscher XLX-Reflektor mit D-STAR/DMR-Transcoder Florian Wolters, DF2ET FA 12/2017, S. 1185

- D-Star mit dem IC-705 – kurz erklärt – DL1RLB

- DSTAR on the IC-9700 External Terminal Mode – N4RL
- D-Star und der ICOM IC-9700 - DL7JU (freefall.de)

==================================================================

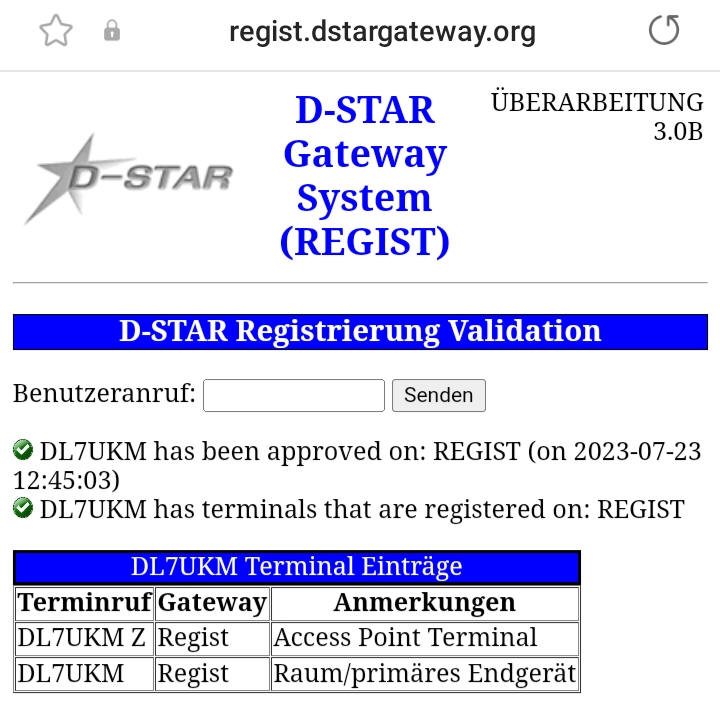

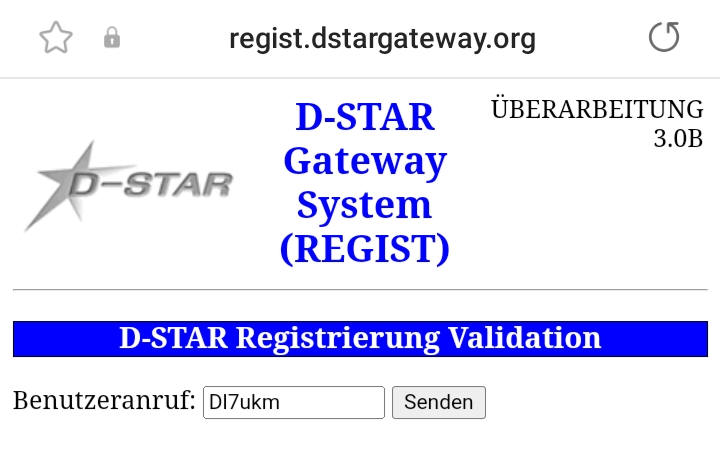

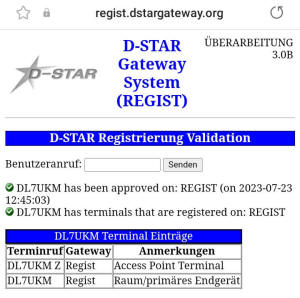

D-STAR Registration

- D-STAR Gateway System (dstargateway.org)

- https://regist.dstargateway.org






- DCS001 Repeater / Dongle (xreflector.net)

- DSTAR on the IC-9700 External Terminal Mode – N4RL
- IC-9700 in D-Star DV Internal Terminal mode (hellaszone.com)

- TH-D74 - Bad Lausick 8.10.2016 v1.01.key (dl0hgw.de) by DH5IS, Bernd


==================================================================

D-STAR Setup

Grundeinstellungen

Menu -> 1 -> SET -> My Station ->MY CALL SIGN (DV)















==================================================================


Repeater-Listen - Repeater-Listen - Homepage DARC A23 (a23-wertheim.de)







==================================================================

Icom CS-9700 Export [RepeaterBook Wiki]

- RepeaterBook Wiki - Start [RepeaterBook Wiki]

- Icom CS-9700 Export [RepeaterBook Wiki]




==================================================================

- ircDDB Home	Impressum des Webservers www.ircddb.net

- doc -> projects:dstar:ircddb [Hamradio] (ampr.org)


- ircDDB Gateways Overview, ircDDB Network Status at a Glance

- ircDDB LastHeard Repeater List

- ircDDB Gateway Status

- ircDDB Activity Log lastheard
-> "You don't see your call sign here? Please read: http://ircddb.net/live-vis.html "

- ircDDB Userlist

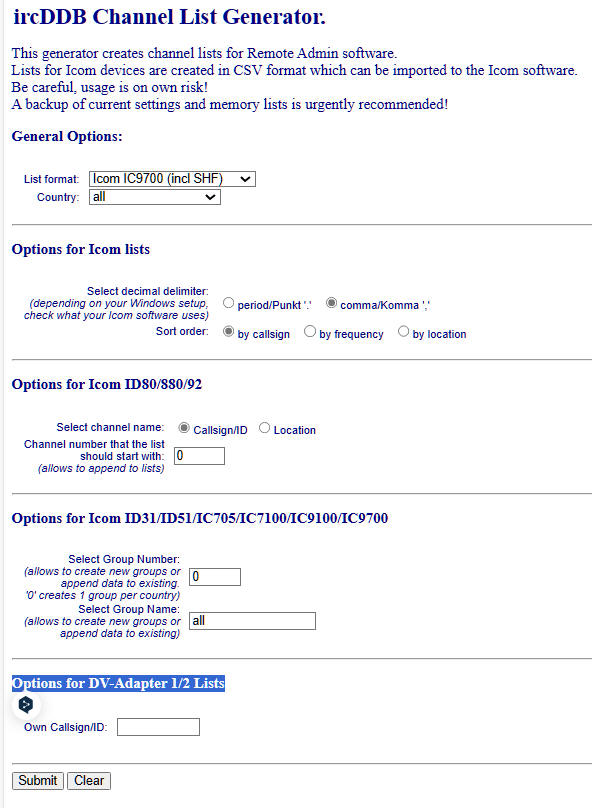

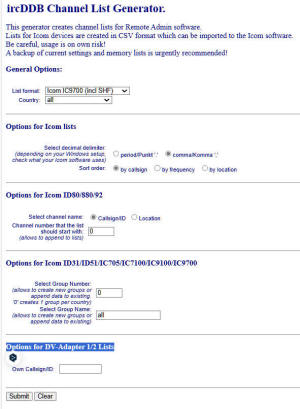

- ircDDB CLG ircDDB Channel List Generator.


- ircDDB live log



- ircDDB Channel List Generator



- projects:dstar:ircddb [Hamradio] (ampr.org)




D-STAR Operating and Monitoring via Internet

- ircDDB LastHeard


==================================================================

- xREFLECTOR

- DCS. (xreflector.net)

- DCS001. (xreflector.net)

- USER Modul F Berlin-Brandenb-MV (xreflector.net)


- IC-9700 Instruction Manuals and FAQs (custhelp.com)

- Mit Icom D-Star DD ins Hamnet per IC-9700 - YouTube



==================================================================


- IC-9700_user_OZ1LN	Übersetzen und als PDF ausdrucken

- IC-9700-kodning-da (oz1ln.dk)






==================================================================


DTMF-Tonfolge Ton-Eingabe Ausgabe des Reflektors(Repeaters) 0 aktueller Linkstatus # Trennen des aktuellen Reflektors A Trennen des aktuellen CCS7-Rufs ** Verlinken mit Standard-Reflektor	- D-STAR (trg-radio.de)

D103 Verlinken mit dem Deutschland-Reflektor D106 Verlinken mit dem Berlin/Brandenburg/MV-Reflektor D111 Verlinken mit dem Hessen-Reflektor D206 Verlinken mit dem Franken-Reflektor	- Refle. (xreflector.net) DCS001 Modul Info



==================================================================


- D-Star Application Guide (custhelp.com) ICOM USA -" Das PDF beschreibt die Verwendung der Softwareanwendungen RS-MS1A, RS-MS11, RS-MS3A, ST-4001A und ST-40011 D-Star."


- RSBA1 DStar Guide (custhelp.com) "RSBA1 DStar-Leitfaden Veröffentlicht 17.10.2018 13:56 Uhr \| Aktualisiert 11.10.2021 13:54 Uhr Der Leitfaden beschreibt, wie der RS-BA1 mit den D-Star-Funktionen eingerichtet und betrieben wird."



- Einstellungen D-Star – ÖVSV-Wiki (oevsv.at)


==================================================================

IceBird-Talk Datenübertragung mit dem ICOM IC-9700 im DD-Modus

- IceBird-Talk Datenübertragung mit dem ICOM IC-9700 im DD-Modus (oevsv.at)


- IceBird Talk - 23cm Datenübertragung on Vimeo Video

- AT23-xxxxx_ÖVSV-QSP_03-2023.pdf (oevsv.at)
- AT23-xxxxx_ÖVSV-QSP_05-2023.pdf (oevsv.at)

==================================================================


==================================================================

- Repeaterlisten IC705 – PRGM e.V.






==================================================================

Master-VC-TCXO Referenzfrequenz der Frequenzaufbereitung

- für die verschieden PLL's - Vervielfacher-Ketten



- Mini-Kits designed GPS-9700 Signal Source to suit the Icom IC-9700 Transceiver (minikits.com.au)

- Bild TCXO

- AN49.1 AN : VC-TCXO (DSA211SDN) Quelle: minikits.com.au

- Discipline Your Gear With A GPS Reference Clock - Radio Enthusiast


==================================================================

PTT-Fußtaste



==================================================================


Computer mit funktechnischen Schnittstellen

CPU's, FPGA, DV DSP

Nach der Aktualisierung der Firmware werden die Versionsinformationen im OTHERS-Set wie folgt aussehen. Main CPU: 1.44 Sub CPU: 1.00 Front CPU: 1.00 FPGA Program: 1.08 FPGA Data: 1.00 DV DSP: 1.10



==================================================================

Icom 9700 GPS Interface » W6AER- Pacifica, CA




==================================================================

DTMF (dual-tone multi-frequency‚ Doppelton-Mehrfrequenz ???)

- Mehrfrequenzwahlverfahren – Wikipedia

- Technische Beschreibung der Analogen Wählanschlüsse am T-Net/ISDN der T-Com 1 TR 110 - 1 -> Wayback Machine (archive.org)
- ES 201 235-1 - V1.1.1 - Specification of Dual Tone Multi-Frequency (DTMF) Transmitters and Receivers; Part 1: General (etsi.org)
- ES 201 235-2 - V1.1.1 - Specification of Dual Tone Multi-Frequency (DTMF) Transmitters and Receivers; Part 2: Transmitters (etsi.org)
- ES 201 235-3 - V1.1.1 - Specification of Dual Tone Multi-Frequency (DTMF) Transmitters and Receivers; Part 3: Receivers (etsi.org)


==================================================================

PTT Expander

- bandabhängige, externe PTT Steuerung - 3 PTT-Ausgänge

- IC-9700 PTT Expander \| moonbounce.dk
- Hardwareerweiterung, Eingriff ins Gerät nötig - PCB-Board by OZ9AAR

- ICOM IC 9700 Band Decoder Sequencer (youtube.com)


- Icom IC-9700 PTT Breakout Mod (or, “the parts Icom forgot”) – The Ham Lab


- PTT Multiplier for Icom IC-9700 - The DX Shop Limited

-> GM4FVM's radio world: Icom IC-9700 - "DX Shop PTT multiplier" solves the multiband PTT issue.
-> GM4FVM's radio world: Icom IC-9700 PTT switching - something I do not understand.


- 23cm (1.2GHZ) \| G1LPS
-> Interface to control PTT	-> M0DTS.co.uk -> IC9700 Send Splitter by M0DTS.co.uk
- ..."brought the 12khz IF signal from the accessory socket to give a full screen pan-adapter display via a SDR-IQ as seen in the above picture."


- IC9700 Send Splitter by M0DTS.co.uk
- Arduino Nano
- m0dts.co.uk/files/IC9700_PTT_SWITCH.ino


- Icom IC9700 PTT EXTENDER. – City Of Brisbane Radio Society inc.
- 20230327_IC9700_PTT_Extender_Box_Manual_1R22-1.pdf (brisbaneradiosociety.net)



==================================================================

WSJT-X keine Ausgangsleistung	25.03.2024

Seit langen wieder WSJT-X angeworfen und kein Ausgangssignal. Der Empfang von FT8 funktioniert.
PC: USB-Soundkarte des IC-9700 gewählt
- Mikrofon (USB Audio CODEC), gepegelt: 6
- Lautsprecher (USB Audio CODEC), gepegelt:
IC-9700: PRESET FT8 gewählt
- PC: Release: WSJT-X 2.7.0-rc4 March 11, 2024


- Icom Geräte ohne Modulation - Problem behoben - Amateurfunk (youtube.com)
