This page is still under construction, I am using it as my
online notebook.
To Do It's time to finalize and sort the content on this page, but ...! ;-) |
|
| |
|
| |
|
|
|
|
| |
|
"Die Einen kochen und kreieren leckere Gerichte; hier findet
man einige Zutaten zur Realisierung elektronischer Schaltungen."
mkn, 2013, ;-) |
|
| |
|
| |
|
|
|
| |
|
|
|
[09.02.2020, mkn] |
- MCU, es hilft nichts, man(n) muß
ran
- der zweite Start in 2020
|
-
ARDUINO war schon einmal aktuell |
Was ist ein
ARDUINO?
-Breadboard Board(Modul) mit einer MCU und der
Interface-Umgebung
|
|
| |
Auch Programmierer haben Abkürzungen.
-
Liste von Abkürzungen (Netzjargon) by Wikipedia |
|
-
One board to rule them all: History of the Arduino UNO by ARDUINO
TEAM — December 9th, 2021 |
|
|
|
|
|
-
Was ist Arduino? by Mirco Lang, 26. Juli 2018 |
|
|
-
Arduino
(Plattform) |
|
| |
|
|
ARDUINO |
|
-
Arduino Forum
|
|
| |
|
|
Arduino
Desktop IDE |
|
| |
 |
| |
|
| |
|
-
Arduino-Tutorial: Die allerersten Schritte by Mirco Lang, 25. Juli
2018
- es mag simple sein, aber sehr hilfreich für einen
Einsteiger und der ist ja Jeder
einmal
|
|
-
Arduino IDE - Programmieren für Einsteiger - Teil 1 by Andreas
Wolter, Mär 13, 2020
|
|
-
Arduino IDE - Programmieren für Einsteiger - Teil 2 by Andreas
Wolter, Mär 31, 2020
|
|
| |
|
| -
Einstieg in die
Arduino-Programmierung für Amateurfunker von
Gunthard Kraus, DG8GB
|
|
| |
|
| - Boot-Loader |
|
| |
|

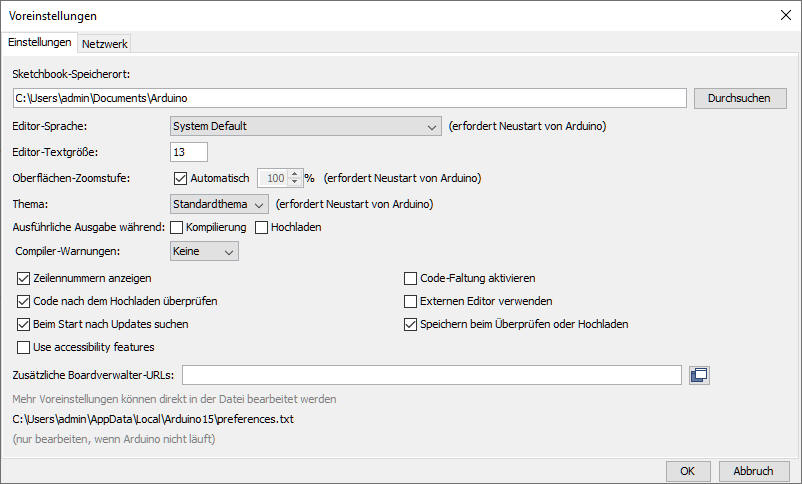

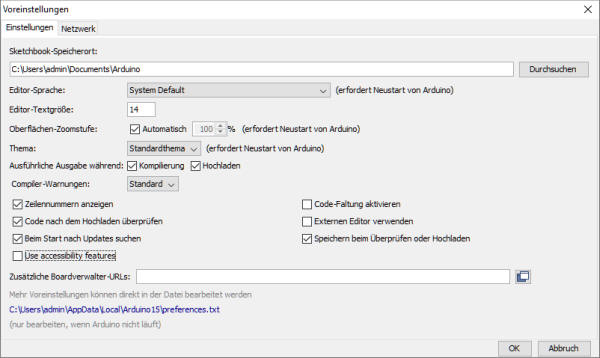

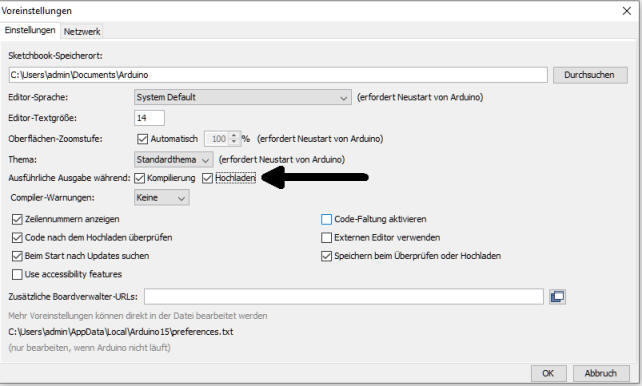

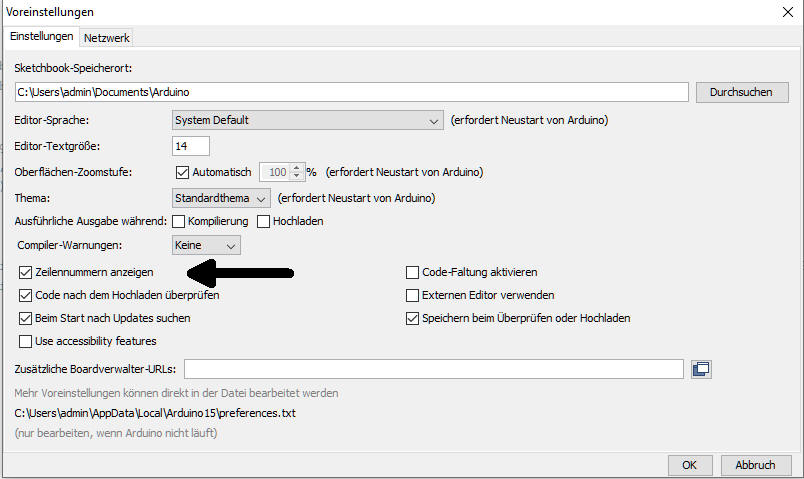

- Einschalten der
Zeilen-Nummerierung
- > Anzeigen der Zeilennummern anklicken |
 |
| |
|
13.04.2021, mkn

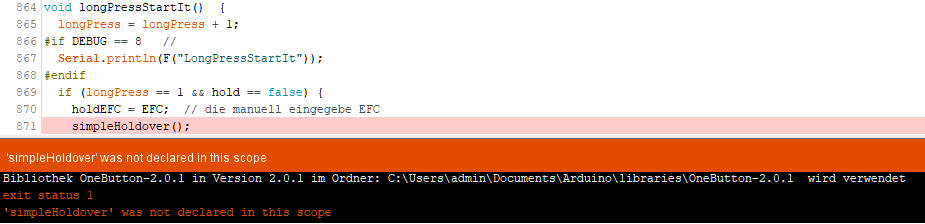

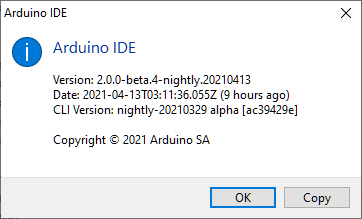

Erster Versuch,
Probleme mit dem Upload des Sketches.
NANO V3
Version:
2.0.0-beta.4-nightly.20210413
Date: 2021-04-13T03:11:36.055Z
CLI
Version: nightly-20210329 alpha [ac39429e] |
 |
| |
|
-
https://www.az-delivery.de/search?type=article%2Cpage%2Cproduct&q=arduino
|
- Bis zum 1. April 2020 eine preiswerte Quelle
|
-
https://www.pollin.de/search?query=arduino&channel=pollin-de
|
|
| |
|
- Arduino NANO
|
|
| |
|
| |
|
|
-
ARDUINO UNO R3 ATmega328P ATmega16U2 Development Board with USB Cable
Pro |
Bild, Anschlüsse |
| |
|
| |
|
| |
|
| |
|
|
|
|
|
|
|
|
================================================================================= |
|
|
|
|
|
|
|
| |
|
| -
Im
Display-Library-Labyrinth Make Magazin | Heise Magazine |
|
| |
|
| |
|
|
|
|
|
================================================================================= |
|
|
|
|
LCD
|
|
| |
|
| - Zeichenorientierte LCD-Displays by
DK4AQ
DISPL16x2.pdf (darc.de) |
|
| - Dot-Matrix LCD-Displays
LCD-Displays (sprut.de) |
|
| |
|
LCD DISPLAY 4*20,
LCD-Anzeigemodule nach HD44780-Standard
|
|
| |
|
| -
HD44780 – Wikipedia |
[14.01.2023, mkn] |
| -
HD44780U
(LCD-II), (Dot Matrix Liquid Crystal Display Controller/Driver) (adafruit.com)
|
-> Hier wird auf die verschiedenen Zeichensätze
hingewiesen.
- Japanese standard font
- European standard font
- Custom font |
| |
|
-
HD44780 2004 LCD Display Bundle 4x20 Zeichen mit I2C Schnittstelle für
Arduino
- 4 Zeilen zu je 20 Zeichen
- Blaues
Backlight / Hintergrundbeleuchtung
- Abmessungen: 98x60x12mm
- Versorgungsspannung 5V |
|
| |
|
-
Alphanumerisches LCD 20x4, blau BerryBase
- " Version mit ASCII + japanischem Zeichensatz (Bild 3)"
Stand: 14.01.2023, mkn
-
Zeichensatz |
|
| |
|
| |
|
| |
|
|
-
20x04, 2004 I2C LCD Modul (Hintergrundbeleuchtung: blau) |
Funduino (funduinoshop.com)
|
- 12. Jan. 2023, Typ 2004A |
|
|
|
|
- "I2C HD44780 Modul, direkt mit dem LCD verlötet" |
|
|
|
|
|
|
|
LCD DISPLAY 2*16
|
|
| |
|
| - 2 Zeilen zu je16 Zeichen |
|
| |
|
| -
Anschluss von LCD-Displays über den IIC-Bus |
|
| |
|
-
Anschluss von LCD-Displays über den IIC-Bus
-
- I2C-Geräte finden -> Sketch, I2C Scanner |
-
IIC / I2C Interface für 1602 / 2004 Displays BerryBase
|
| |
|
-
Mein I2C-Display-Adapter geht nicht ...
- Helligkeit
einregeln
- Adresse: 0x27, abhängig vom Display |
|
| |
|
| -
Nr.06
– Zwei I²C Displays – Funduino – Kits und Anleitungen für Arduino |
|
| |
|
| |
|
| - Schalten Backlight ON/OFF |
|
| |
|
#include <Wire.h>
#include
<LiquidCrystal_I2C.h>
// set the LCD address to 0x27 for a 20 chars
4 line display
// Set the pins on the I2C chip used for LCD connections:
// addr, en,rw,rs,d4,d5,d6,d7,bl,blpol
LiquidCrystal_I2C lcd(0x27, 2, 1, 0, 4, 5, 6, 7, 3, POSITIVE
);
delay(3000);
lcd.noBacklight();
delay(3000);
lcd.backlight(); |
|
|
|
|
|
|
|
| |
|
- Zeichensatz
|
|
| |
|
| -
American Standard Code for Information Interchange – Wikipedia |
|
| |
|
| |
|
Darstellung
Umlaute und Sonderzeichen
|
|
| |
|
lcd.print("\xE1");
// Ausgabe ä
lcd.print("\xEF"); // Ausgabe ö
lcd.print("\xF5"); // Ausgabe ü
lcd.print("\xE2");
// Ausgabe ß
lcd.print("\xDF"); // Ausgabe °
lcd.print("\x22"); // Ausgabe "
lcd.print("\xE4");
// Ausgabe µ
lcd.print("\xF4"); // Ausgabe Ω |
|
| |
|
| |
|
| -
Gesamten Zeichensatz (Char-ROM) von LCD testen (Darstellen) -
International / Deutsch - Arduino Forum |
|
| -
Sonderzeichen LCD
HD44780 kompatibel - Mikrocontroller.net |
|
| -
Tipp zum Artikel "Umlaute auf LCD" Albert VuNov 08, 2018 |
|
| |
|
| -
Arduino: LCD Bibliothek für europäische Zeichem mit SPLC780D1 Display (rothschopf.net) |
|
| -
Orise Tech SPLC780D1 Datasheet (crystalfontz.com) |
|
| |
|
| -
LCD Custom
Character Generator (maxpromer.github.io) |
|
| |
|
| |
|
|
|
|
|
|
|
|
|
|
|
================================================================================= |
|
|
|
|
128 x 64 Pixel LCD Display 12864
|
|
|
|
|
| |
12864
12864B V2.0 |
| -
Datenblatt |
|
| - Neu im Shop:
12864B 128x64 LCD Matrix Display |
|
|
-
128 x 64 Pixel LCD Display 12864 Display Modul |
U8glib library copyright notice:
Universal 8bit
Graphics Library,
http://code.google.com/p/u8glib/
Copyright (c) 2012,
olikraus@gmail.com All rights reserved. |
-
https://www.buydisplay.com/lcd-display-serial-graphic-display-128x64-st7920-white-on-blue
|
|
|
-
Graphic 128x64 LCD Display Module 12864 White on Blue 5V Header Strip
-
Datasheet und mehr
https://eckstein-shop.de
|
|
-
I2C
Graphic 128x64 LCD Adapter - RobotDyn
- 20 pin
|
|
- Grafik
LCD YB12864ZB (128x64 Pixel)
|
|
|
|
|
-
https://github.com/olikraus/u8glib
-
https://github.com/olikraus/u8glib/wiki/fontsize
-
https://github.com/olikraus/u8g2/wiki
-
https://github.com/olikraus/u8g2/wiki/setup_tutorial
-
https://github.com/olikraus/u8g2/wiki/fntgrp
|
12864B AZ-Delivery Nano V3
GND GND
VCC 5V
RS D10
R/W D11
E D13
PSB GND
BLA 5V
BLK GND |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
================================================================================= |
|
|
|
|

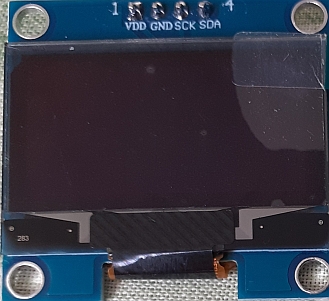

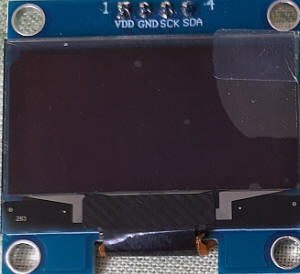

OLED
|
- organic light-emitting diode |
| |
|
|
Achtung, Anschlußfolge beachten.
Es gibt Displays welche Vcc und GND vertauscht haben!
|
 |
| -
Github Dateien zum direkten Download Arduino |
|
| |
|
|
-
Arduino Oled i2c Display 128×64 with examples, Wiring, and Libraries
issues solved
by
Engr Fahad — February
25, 2020
|
|
| |
|
|
|
|
- SSH1106
|
|
| |
|
| -
Arduino Voltmeter using SH1106 OLED display - Electronics-Lab.com
|
|
| |
|
| -
Arduino - Display OLED via I2C (SH1106)
|
|
| |
|
|
-
Arduino OLED DVM - Codrey Electronics
-
OLED Voltage Meter on Voltage Divider | 14core.com
|
|
| |
|
-
How
to use the SSD1306 OLED LCD
|
|
| - Tutorial –
Using the 0.96″ 128 x 64 Graphic I2C OLED Displays with Arduino –
tronixstuff.com |
|
| |
|
| -
Nr. 42 - OLED Display SSD1306 128x64 / 128x32 | Funduino - Kits und
Anleitungen für Arduino |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
OLED Bibliothek
|
|
| |
|
| |
|
| |
|
| -
u8x8reference · olikraus/u8g2 Wiki · GitHub |
|
| |
|
| -
Bibliothek u8g2 |
|
| |
|
| |
|
|
|
|
|
================================================================================= |
|
|
|
|
TFT
|
|
| |
|
| |
|
-
"FT-817 display", a simple
transverter display by OE8WOZ
- Touch Screen Display
|
-> sehr interessant, ARD, tiny etc |
| |
|
| |
|
-
2.4" TFT LCD Display Touch Panel SPI Serial 240x320 ILI9341 für Arduino
UNO ZH6 | eBay
|
|
| |
|
|
AZ-Touch Wandgehäuseset mit Touchscreen für ESP8266 und ESP 32
AZ-Delivery |
|
-
ArduiTouch 1 - Funktionsweise und Verwendung des Touch-Screen
AZ-Delivery
-
ESP-32 Dev Kit C bei az-delivery.de
|
|
| |
|
NANO V3 auf Buchsenleiste
-
MPE 115-1-015 Präz.-Buchsenleisten 2,54 mm, 1X15, gerade
-
Datenblatt
- mating pin 0,64 Quadrat
|
|
| |
|
| |
|
| |
|
|
|
|
|
================================================================================= |
|
|
|
|
|
|
|
| |
|
| -
AZ-Delivery
UnoR3 |
|
- IDE starten
- Board auswählen
- Boardinformation |
 |
-
LCD1602 Display Keypad Shield HD44780 1602 Modul mit 2x16 Zeichen für
Arduino
für UNO R3
-
Schematic |
|
-
LCD KeyPad Shield Albert Vu Jun 18, 2018
- Programmierung einer Stop-Uhr |
|
| |
|
|
|
|
|
================================================================================= |
|
|
|
|
|
|
|
| |
|
- Plötzlich kommt das Upload des Sketches
nicht zum Ende, der NANO blinkt nur noch.
- Der Boot Loader wurde vor
einiger Zeit aktualisiert. |
|
| - Wie kann man den streikenden NANO doch
noch zum Leben erwecken? |
|
| - Ich habe die AZ-Delivery-Anleitung
strikt befolgt und zwei NANO's durch brennen neuer Boot Loader zum
Leben erweckt. Als Programmiergerät wurde der Arduino UNO verwendet. |
|
- Die in den Kommentaren gemachten
Äusserungen(AZ-Delivery Bloog) kann ich nicht nachvollziehen.
|
|
| |
|
| ->
AZ-Delivery Nano V3 - Bootloader flashen by Albert VuSep 28, 2018
|
Hierzu wird auch das Tutorial
"Arduino
as ISP and Arduino Bootloaders" empfohlen.
|
-
Schaltung
- leider ist die Auflösung des Schaltplans sehr
schlecht, nach entsprechender Vergrößerung lesbar.
- Hier
findet sich ein besser lesbarer
Schaltplan.
Die angegebene
Schaltung funktioniert.
- Verdrahtung mittels farbiger
DUPON-Kabel(Stecker-Buchse)
- Achtung die Verkabelung beider
Komponenten erst nach dem Einrichten des UNO
vornehmen und während der Verbindung beider Arduinos ist die DC-und/oder
USB-
Speisung des UNO zu unterbrechen. |
 |
- Voraussetzung:
- PC Windows 10
Prof, IDE 1.8.12
- Hardware: Arduino UNO R3(CN)
-
Objekte: NANO R3
|
|
- UNO R3
- Stromversorgung via
USB
- LED ON: grünes Dauerlicht
- LED L:
gelb blinkend |
|

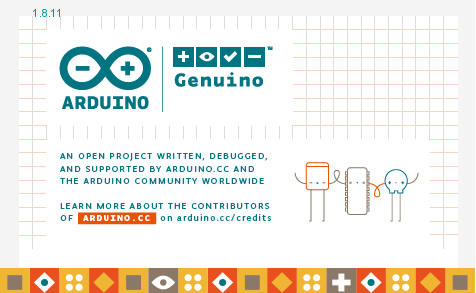

- ARDUINO IDE 1.8.12
gestartet
- unter DATEI -> Beispiele -> 11. ArduinoISP -> ArduinoISP
wählen |
|

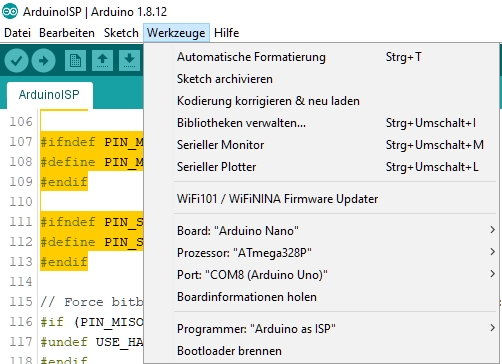

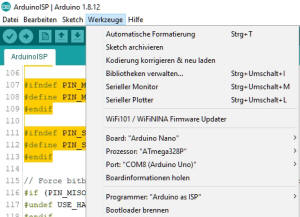

| - unter Werkzeuge -> Board -> Arduino UNO
auswählen |
|

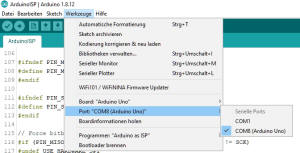

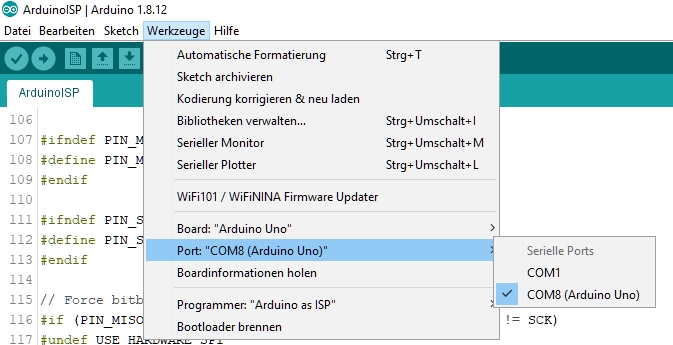

- Auswahl des COM-Ports für den UNO: hier
- anschließend den Sketch auf den UNO hochladen
-
DC/USB-Speisung des UNO unterbrechen
-

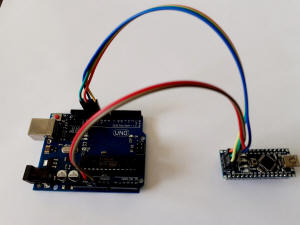

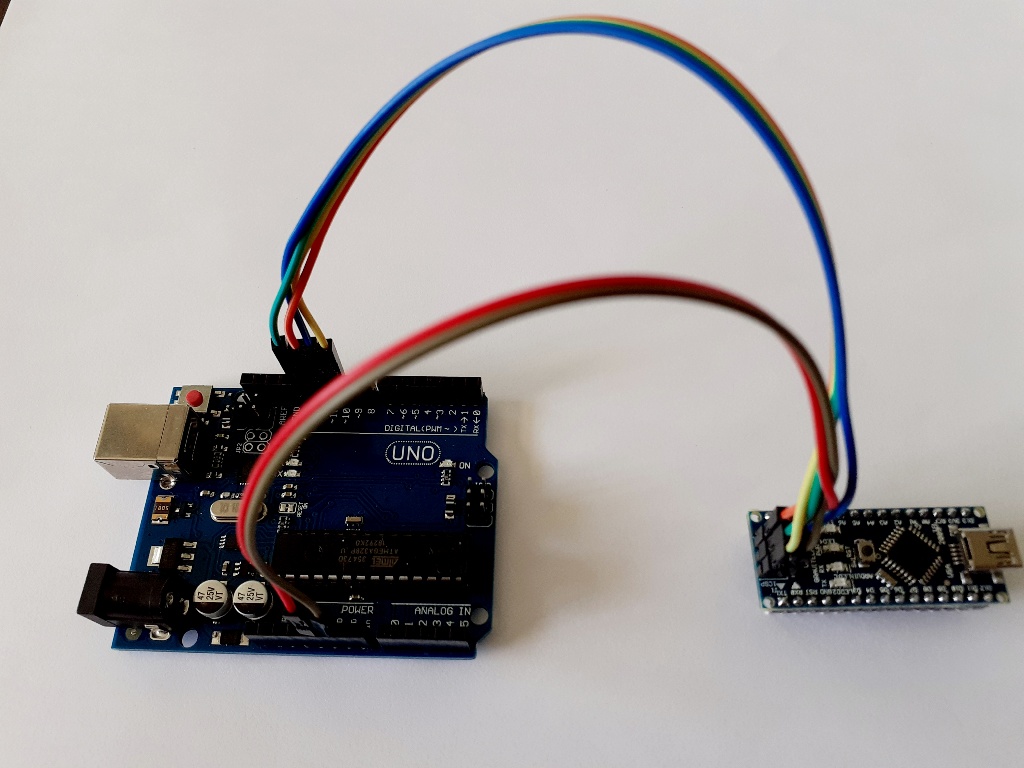

Verkabelung UNO mit NANO
- WERZEUGE BORD NANO auswählen
- COM Port
nicht verändern |
 |
- Als Programmer wird "Arduino as
ISP" gewählt.
- Bootloader brennen |
 |

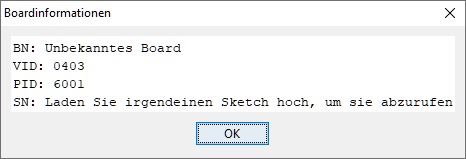

- NANO Board Info
- nunmehr ist nicht
mehr alter
Bootloader im IDE wählen |
 |
- der gegebene Hinweis musste nicht zur
Anwendung kommen
"Eventuell kann es möglich sein, dass Sie einen 10µmF
Kondensator am
programmierenden Controller zwischen GND(-) und RESET(+)
hinzufügen." |
|
| |
|
| |
|
| -
Universal Asynchronous Receiver Transmitter – Wikipedia |
|
| -
Arduino-Steckplatinen: Aufbau ohne Lötkolben
- PC-WELT |
|
| -
Steckboard in der Praxis – Elektronik-Tipps |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
|
|
|
|
|
|
|
================================================================================= |
|
|
|
|
|
|
|
| |
|
| - Preise,
Versandkosten, Service, Erfahrungen |
|
| - ein
Preisvergleich ist immer empfohlen |
|
| - Wer alles in China
ein- und wiederverkauft, die Großen nicht erwähnt |
|
| |
|
|
-
AZ-Delivery |
- Preisanstieg(Sprung) im April 2020 |
|
|
|
|
- Berrybase |
|
|
-
cheaptronic24
ebay |
|
|
|
|
-
MAKERSHOP.de ebay
-Support |
Nano ATmega328 V3.1 Board April 2020, ok
- Arduino Nano V3 Kompatibel ATmega328 Board |
|
|
|
|
-
Christian's Technikshop
|
|
| |
|
| -
Fachhändler für Mikroelektronik und 3D-Druck | Funduino
(funduinoshop.com) |
|
| -
Funduino – Kits und Anleitungen für
Arduino – Arduino lernen leicht gemacht |
|
| |
|
| |
|
| |
|
| |
|
|
|
|
|
================================================================================= |
|
|
|
|
|
|
|
| |
|
|
-
Interfacing GPIO 3.3V to 74HC04 5V Electrical
Engineering Stack Exchange |
|
|
-
S/PDIF: TTL to Coax Converter - Electrical Engineering Stack Exchange
|
|
| |
|
|
-
Stiftleiste Pin Header
männlich 40 Pin 2.54mm |
|
| |
|
-
Educaboard
- The easy Education Board for the World of Arduino
- Arduino Nano
- uBlox NEO-6M GPS |
|
| |
|
| |
|
|
- Arduino Playground -

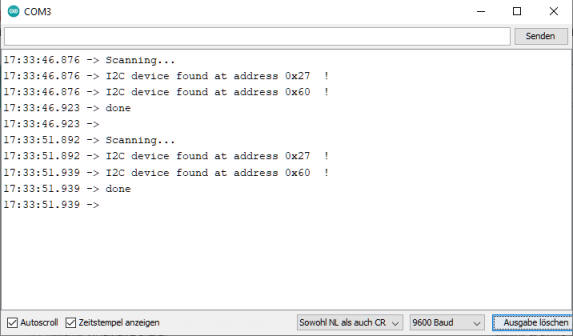

I2cScanner
I2C-Scanner |
|
| |
|

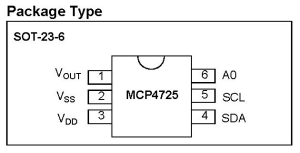

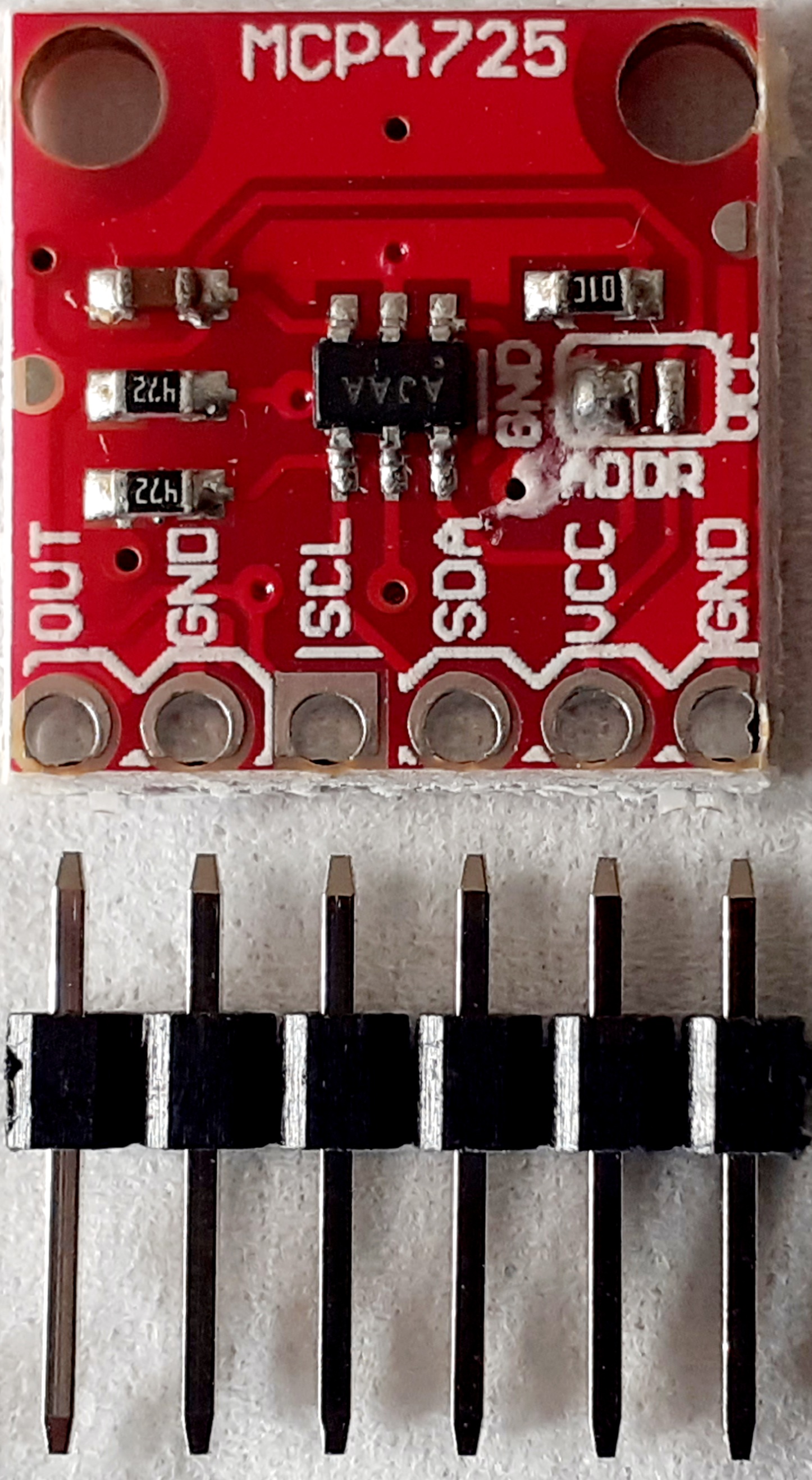

0x27
I2C-LCD-Interface

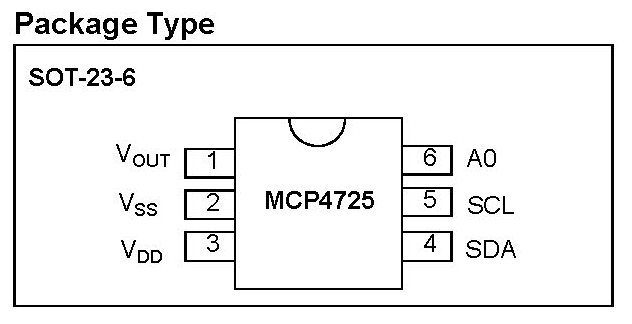

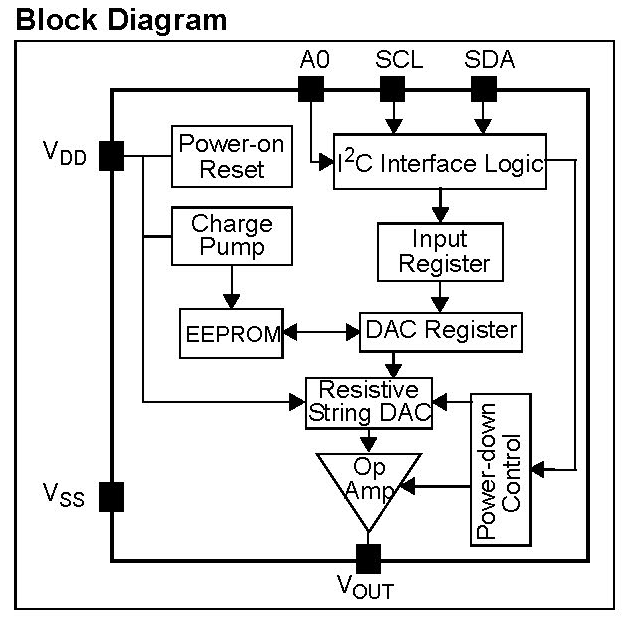

0x60 MCP4725
|
|
| |
|
|
|
|
|
|
|
| |
|
|
-

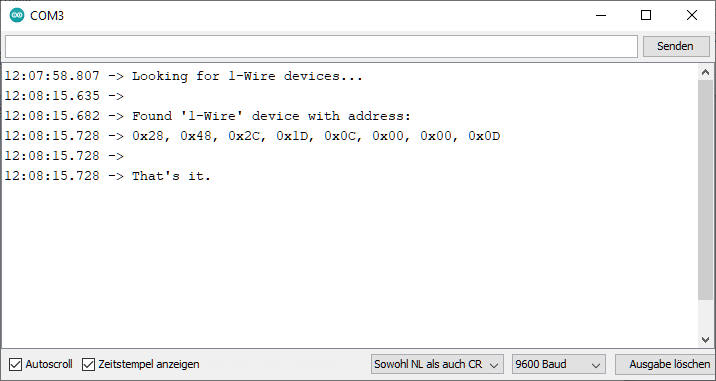

Arduino 1-Wire Address Finder (hacktronics.com)
|
|
 |
Anpassung für sGPSDO
- Pin 16
- NANO |
| |
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-

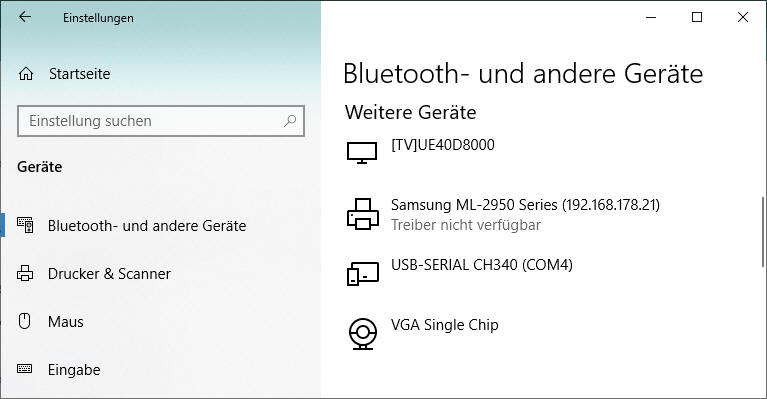

Bluetooth – König Blauzahn verbindet | heise online |
|
|
-
Bluetooth: Auf den blauen Zahn gefühlt | heise online |
|
|
-

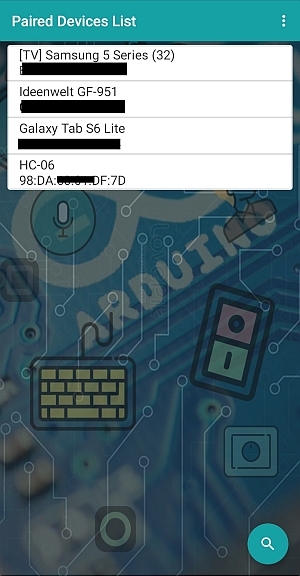

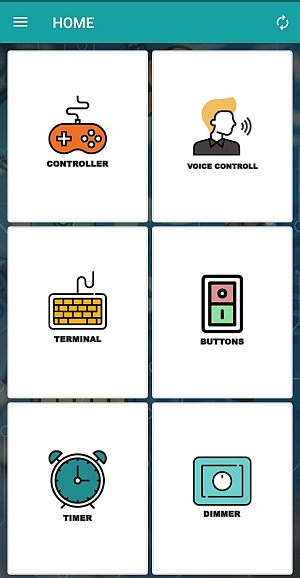

AT Command Mode of HC-05 and HC-06 Bluetooth Module : 5 Steps -
Instructables |
|
|
|
|
|
|
|
|
-
Arduino-Uhr hc-05 softwareserial - Google Suche |
|
| |
|
| |
|
|
==================================================================================== |
|
| |
|
|
-
35M-4.4GHz PLL RF Signal Source Frequency Synthesizer ADF4350
Development Board |
Bestellt: 09.03.2020
Erhalten: 12.03.2020 |
-Power Supply: DC002 Interface
DC4-9V(typical 5V)
- Output Frequency Range: ADF4351: 35M-4.4G
-
Size: 49 x 37 x 12mm |
|
"Features: This ADF4351 signal
source development board has well designed circuit board layout.
It can
be controlled by the upper computer official software.
All control
pins are leaded out for convenient operation.
Default + -50ppm 25M
active crystal oscillator.
Circuit diagram in PDF format and STM32
test program are provided.
Three-wire SPI lead to control pin and
state locking pin, allowing all functions including point frequency
sweep and frequency hopping, stepping to 1K, low frequency step can be
0.1K, according to crystal frequency.
Specifications: Output
Frequency Range:
ADF4351: 35M-4.4G
Power Supply: DC002 Interface
DC4-9V(typical 5V)
Output Signal: 2.2-4.4G fundamental wave (sine
wave),
35M-2.2G fundamental division (square
wave)
Signal Output Connector: SMA female
Size: 49 x 37 x 12mm /
1.93 x 1.45 x 0.47"
File Download:
http://pan.baidu.com/s/1o8gBCJS (password: gnxy)
Package
Includes: 1 x Signal Source Development Board
Note: This board
requires professional knowledge and ability, please make sure you know
how to use it." |
-
EVAL-ADF4351 ADF4351 Evaluation Board
|
| |
|
| - Steuerung miitels ARDUINO |
|
|
ADF4351 driven by an Arduino RF Generator 34.5 to 4400 MHz by Alain Fort F1CJN,
March 7, 2016 |
| |
|
| |
|
-
Teil 2: Frequenzgenerator
für nahezu beliebige Frequenzen im Bereich
|
|
| ---------------------------------- |
|
|
-
ADF435x PIC |
|
-
Warning: A recent batch of Chinese boards have a 5V regulator fitted
instead of the required 3v3 regulator.
Please check your board before
you apply power.
Details here:
https://forum.batc.org.uk/viewtopic.php?f=103&t=5375
|
-
ADF4351 internal and external voltages.
|
| |
|
| |
|
| |
|
| |
|
| |
|
|
==================================================================================== |
|
| |
|
| |
|
| |
|
| -https://www.ftdichip.com/Support/Documents/InstallGuides.htm |
|
-
AN_396 FTDI Drivers Installation Guide for Windows 10
|
 |
| |
|
| |
|
| |
|
| |
|
|
==================================================================================== |
|
| |
|
|
|
|
| |
LbD, KISS, RFM |
| IDE (Integreated
Development Enviroment) Integrierte Entwicklungs-Umgebung |
|
| |
|
| eine Entwicklungsumgebung,
Plattform zur Programmentwicklung, Kompilierung, Debugging, Monitoring
und Upload des Programms auf den Arduino |
|
| - die Hardware benötigt Arbeit, Input, der
Ruf, die Abfrage was soll ich tun, alle Kanäle werden abgefragt |
|
|
|
|

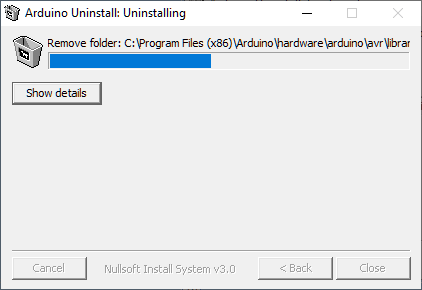

ARDUINO IDE auf
arduino.cc frei verfügbar
-
Download the
Arduino IDE
-
Getting Started with
Arduino products
-
Getting Started
with the Arduino Nano
-
Use your
Arduino Nano on the Arduino Desktop IDE
|
|
| |
|

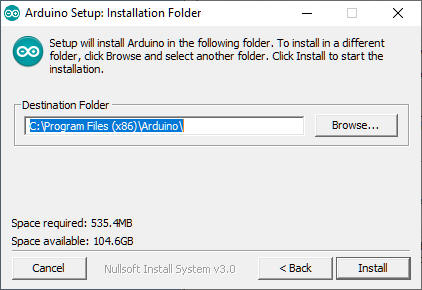

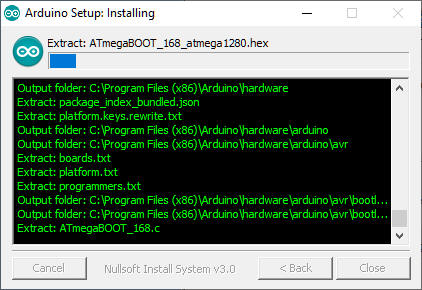

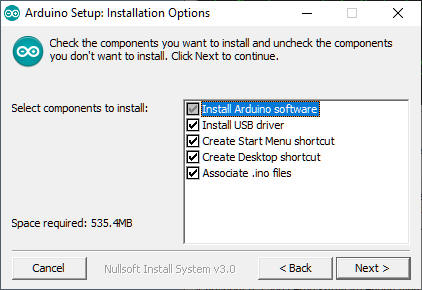

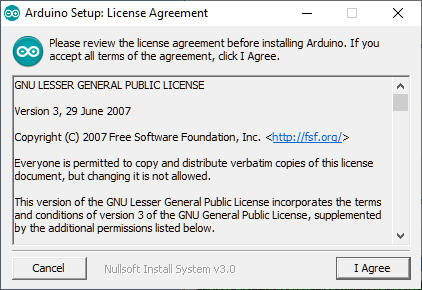

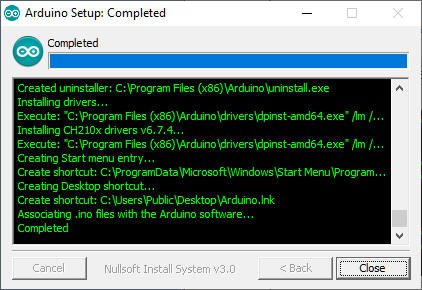

| Installation der Plattform,
IDE.zip -> mobile Anwendung |
|
| |
|
| |
|
| ARDUINO IDE Oberfläche |
|
| |
|

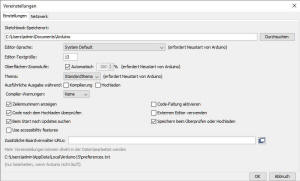

| Voreinstellung der Software,
Anpassungen |
|
Plattform Auswahl
Arduino, ESP
NANO
Bootloader, Achtung, alt und neu!
COM USB-Port
|
|
Unteres Teilfenster nach Oben
vergrößern, Ausgabe Fehlermeldung
in Textprogramm kopieren
|
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
|
|
|
|
|
|
|
================================================================================= |
|
|
|
|
SOFTWARE
|
|
| |
|
Das Programm für ein
Anwendung entsteht
-
-
- |
|
Programm, Programmcodes = genannt
SKETCHES
|
|
| Programmiersprache ist eine
C/C+ - Variante |
-
Sprach-Referenz [DE]
-
Language Reference
[DE] |
| Programm-Struktur |
|
| Deklarationen,
void Setup, void Loop |
|
| |
|
| - Struktur, Werte
(Variablen und Konstanten) und Funktionen |
|
| |
|
| Das Basisprogramm ist dreiteilig
aufgebaut: Deklarationen, void Setup, void Loop |
Beispiel für Basisprogramm zum Einstieg: blinkende
LED ( Name z.B.; blink.ino)
|
| |
|
| |
void setup() {
// put your setup code here, to run once:
}
void loop() {
// put your main code here, to run repeatedly:
} |
-
void |
| |
|
Erste Schritte in einem Sketch
|
|
| - Lesen, staunen
und studieren |
|
| |
|
| - Versuch einfachen Sketch zu
interpretieren |
|
| |
|
| - Programm-Files enden mit
.ino |
|
| - z.B. Filename.ino |
|

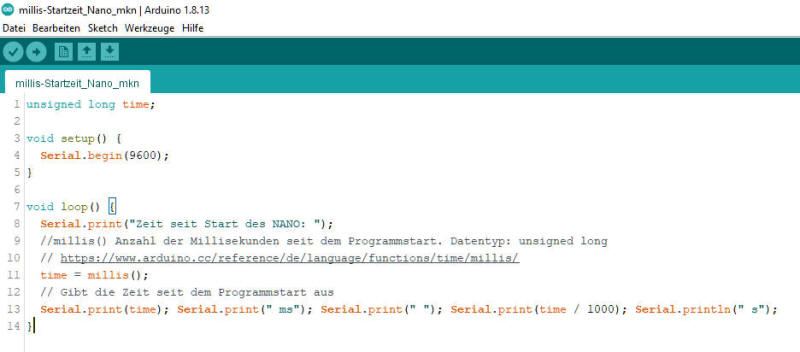

| - // Kommentar,
gültig für eine Zeile |
|
| |
|
- /*
Blockkommentar, der Block wird mit */ abgeschlossen
|
/* Kommentarblock beginnt
* Fortsetzung
*
*
*/ Kommentarblock zu Ende |
| - { ... },
geschweifte Klammer, in diesem Bereich gilt die jeweilige Deklaration,
Operation |
|
| |
|
| - println xxx;
Ausgabe von xxx, danach LF, Wagenrücklauf |
|
| - print |
|
| |
|
| Zuweisungsoperatoren |
|
| - = ; der
Wert der rechten Seite wird der linken Seite zugewiesen |
|
| - ; , das
Semikolon schließt eine Anweisungszeile, Ende der Zeile |

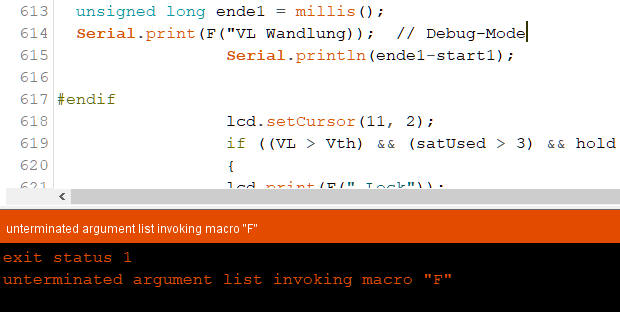

spätesten beim Test kommt eine Fehlermeldung, falls ein
; fehlt. |
| |
|
| - ==
Vergleichsoperator, sind beide Seiten gleich? |
|
| |
|
| Zeilen vor dem void Setup |
|
|
|
|
- const int LEDPin,
LEDPin werden Eigenschaften zugewiesen
Konstante ganzzahlig
Variable LEDPin |
|
| |
|
| Farbe BLAU vordefiniert |
|
| |
|
| Blink without Delay |
|
| - int
Integer, ganzzahlig, - ... + Wertebereich |
-
http://www.mintgruen.tu-berlin.de/robotikWiki/doku.php?id=einleitung:variablen
|
| - unsigned ;
vorzeichenlos, nur positive Werte |
|
| |
|
| - toggled mal Low mal High |
|
|
|
| - =
Zuweisungsoperator |
|
| - ==
Vergleichsoperator |
|
| - != ungleich |
|
| |
|
| LCD-Display 4*20
Zeichen, 2*16 Zeichen |
|
| - lcd.clear();
// löscht den LCD-Anzeigespeicher |
|
| |
|
| |
|
| If-Then-Else |
|
-
If/then/else - Bedingtes Ausführen von Programmteilen
-https://www.arduino.cc/reference/de/language/structure/boolean-operators/logicaland/
|
|
| |
|
| Der Preprozessor:
Bedingte Kompilierung |
|
| Bedingte
Kompilierung mit #ifdef |
|
| |
|
| -
Bedingte Kompilierung mit #ifdef |
|
| -
bedingte Kompilierung, Makros [Arduino im Modellbau] |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
|
|
|
|
================================================================================= |
|
|
|
|
|
|
|
| |
|
| Was, wie, Verwendung |
|
| |
|

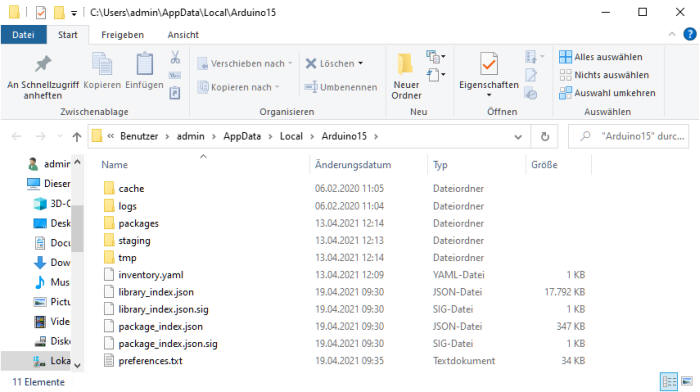

Verzeichnisstruktur
-Arduino
- libraries
-
Projekte |
|
| |
|
| - im Unterordner des Projektes
speichern |
|
| |
|
EEPROM Library
|
|
|
|
|
-
EEPROM Library
- Speicherung einer erfassten Variablen als Festwert im Speicher(EEPROM)
|
|
| -
EEPROM Write | Arduino |
|
| -
Arduino EEPROM |
|
| -
Eine Integer Zahl in das Arduino EEPROM schreiben und wieder lesen |
Shelvin – Elektronik ausprobiert und erläutert |
|
| |
|
-
Arduino Eeprom Tutorial: Beispiele zum Lesen und Schreiben von Werten
|
|
| -
EEPROM beim
Arduino |
|
| |
|
| -
AVR101: High Endurance EEPROM Storage by Atmel ->
"EEPROM-Speicher mit hoher Lebensdauer" |
|
| - 100000
Schreib-Lösch-Zyklen |
|
| |
|
| -
EEWL -
Arduino Reference by Fabrizio Pollastri |
|
| ->
GitHub - fabriziop/EEWL: The
EEWL library allows to extend the EEPROM life by distributing data
writes along a circular buffer. |
|
EEPROM wear leveling
Reduce
EEPROM writing wear by distributing them in a circular buffer |
|
"EEPROM-Verschleißausgleich
Reduzieren
Sie den EEPROM-Schreibverschleiß, indem Sie sie in einem Ringpuffer
verteilen" |
|
| |
|
| |
|
|
==================================================================================== |
|
| |
|
| |
|

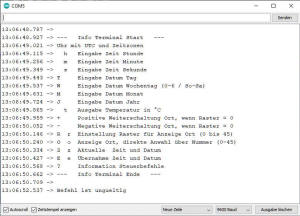

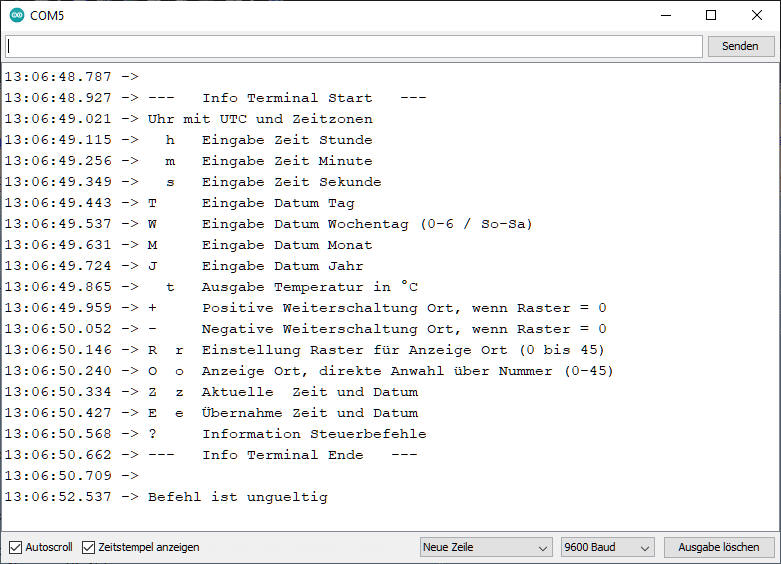

- Serieller
Monitor, wer, was, wo, wie?
|
|
| |
|
| Print-Ausgabe über eine serielle
Schnittstelle |
|
|
|
|
-

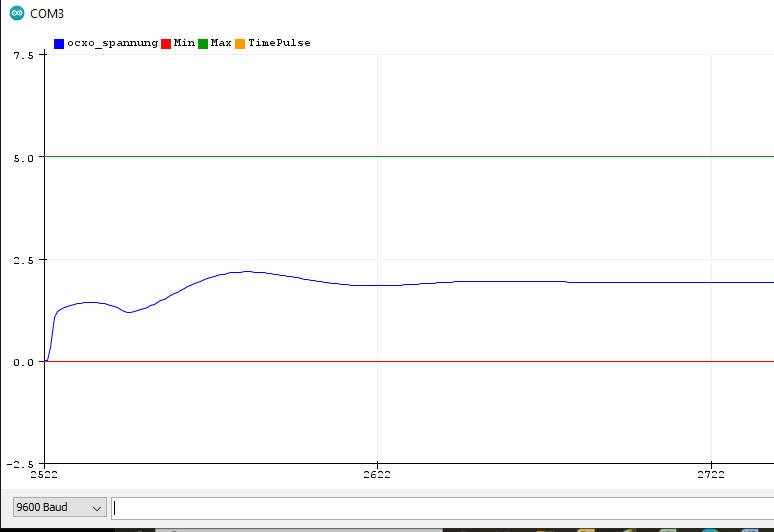

Mit seriellem Plotter: Arduino-Mikrocontroller-IDE 1.6.6 by
Heise
|
|
|
-
Serial
Plotter in der IDE |
|
| |
|
- Datenausgabe via Seriellen Monitor
|
|
| |
|
| - Arduino uses a character encoding with
UTF-8 format. |
|
| |
|
-
Show Degree Symbol On Arduino Serial Monitor - Chip Piko
-
UTF-8 Code CHARACTER EXPLANATION
- Serial.print("Temp:
"); Serial.print(tempC); Serial.print(F("\xc2\xb0"));
Serial.print(F("C")); |
--->
Free Arduino Cource With Simple Tutorial To Project - Chip Piko |
| |
|
| |
|
| |
|
Arduino IDE - Wie werden die
Zeilennummern angezeigt?
|
|
| |
|
 |
|
| |
|
| |
|
|
|
|
|
================================================================================= |
|
|
|
|
- ToDo
|
|
| |
|
| - Historie des Programms |
|
| - innere Dokumentation des Codes,
persönliche Hilfe beim Erinnern, steigert die Lesbarkeit und das
Verständnis durch Dritte |
|
| - Usermanual |
|
| - Copyright |
|
| - Lizenz |
|
| - Weitergabe von Programmen,
Hex-File, Sketch |
|
| - Achtung, vor dem Update der IDE
die Daten sichern!!! |
|
| - Interrupt |
|
| - Reset |
|
|
|
|
|
-
KISS |
|
|
-
LbD, Learning
by Doing |
|
| - RFM read the fucking manual,
Lies das verdammte Handbuch |
|
|
|
|
- AN_8453 AVR4027:
Tips and Tricks to Optimize Your C Code for 8-bit AVR Microcontrollers
| Application Notes |
Microchip Technology Inc.
AVR4027: Tips and
Tricks to Optimize Your C Code for 8-bit AVR Microcontrollers
Name:
AN_8453
Date: 12/10/2016
Description: This application note
covers some basic tips on C code optimization using avr-gcc.
Both code
and size optimization tips are described. |
|
|
|
|
| |
|
| * wie FLASHe ich ein Programm in den Speicher des
Mikrocontrollers? |
|
|
* was sind sog. BOOTLOADER? |
|
|
|
|
|
==================================================================================== |
|
|
|
|
Anwendungen
|
|
| |
|
|
|
|
|
|
|
|
-
Nano Digital Volt Meter |
ADC des NANO
-
AVR127: Understanding ADC Parameters by microchip |
|
-
Arduino LCD Voltmeter with 4 Channels
|
|
| |
|
| |
|
| |
|
Oversampling des ADC
|
|
|
|
|
|
- Ziel: Erhöhung der Auflösung der Konvertierung |
|
|
|
|
|
|
|
|
|
|
|
-
AVR121: Enhancing ADC resolution by oversampling (microchip.com) |
|
|
-
ADC Oversampling with tinyAVR 0- and 1-series, and megaAVR 0-series (microchip.com) |
|
|
- How
delta-sigma ADCs work, Part 1 (Rev. A) (ti.com) |
|
|
- AN-804
Improving A/D Converter Performance Using Dither (ti.com.cn) |
|
|
|
|
|
- GitHub -
regimantas/Oversampling: Arduino Oversampling And Decimation Library |
|
| -
Die Auflösung des ADC vom Arduino Uno erhöhen auf 16 Bit mit
Oversampling |
|
| |
|
|
|
|
|
==================================================================================== |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
|
|
|
|
==================================================================================== |
|
|
|
|
| |
|
| |
|
| |
|
|
-
PI4ino A Generic
PI4 + CW + Carrier Arduino Beacon Controller |
Bo,
OZ2M |
| |
|
|
|
|
|
==================================================================================== |
|
|
|
|
DAC Digital Analog Converter, Digital Analog Wandler
|
|
| |
|
|
|
|
- ebay MCP4725
-
3X(Mcp4725 12 Bit 2,7 V-5,5 V I2C Dac Modul Entwicklungs Board Für
Arduino X5A2) 2,40 Euro
- Bestellt: xx.08.20
-
Erhalten: 11.09.20 |
 |
-
MCP4725 Hookup Guide
-
MCP4725 Breakout Schematic
-
MCP4725_Breakout by Sparkfun
-
https://www.sparkfun.com/products/12918
|
- AJAA |
- MCP4725
12-Bit Digital-to-Analog Converter with EEPROM Memory in SOT-23-6
-
https://www.microchip.com/wwwproducts/en/en532229
-
Datenblatt MCP4725
-
MCP4725 SOT-23-6 Evaluation Board User s Guide
-
MCP4725 PICtail Plus Daughter Board User s Guide
- Rauschen der
DAC-Ausgangsspannung?
|
2-Bit Resolution
On-Board Non-Volatile Memory (EEPROM)
±0.2 LSB
DNL (typ)
External A0 Address Pin
Normal or Power-Down Mode
Fast Settling Time of 6µs (typ)
External Voltage Reference (VDD)
Rail-to-Rail Output
Low Power Consumption
Single-Supply Operation:
2.7V to 5.5V
I2CTM Interface:
Eight Available Addresses
Standard (100 kbps), Fast (400 kbps) and High Speed (3.4 Mbps) Modes
Small 6-lead SOT-23 Package
Extended Temperature Range: -40°C to
+125°C
AEC-Q100 Grade 1 qualified
|
-
Source: Microchip |
Source: Microchip |
| |
|
-
Arduino DAC Tutorial: Interfacing MCP4725 12-Bit Digital-to-Analog
Converter with Arduino
|
|
| |
|
-
Arduino
MCP4725 DAC Tutorial
|
|
|
-
Arduino + MCP4725 Breakout Board By
Mark VandeWettering
2/24/2011 |
|
| |
|
| |
|
-
https://www.microchip.com/sitesearch/search/All/MCP4725
-
https://www.microchip.com/wwwproducts/en/MCP4725
|
|
-
MCP4725
12-Bit DAC Tutorial by Adafruit [DE]
- Github [DE]
Adafruit
MCP4725 12-Bit-I2C-DAC-Treiberbibliothek |
|
| |
|
| - ebay MCP4725 |
|
| |
|
| |
|
-
Arduino with
MCP4725 12-bit Digital-to-Analog Converter Demo by Lewis Loflin
|
|
|
|
| - Arduino with MCP4725
12-bit Digital-to-Analog Converter Demo |
|
| |
|
-
https://learn.adafruit.com/mcp4725-12-bit-dac-tutorial/using-with-arduino?view=all
|
|
-
https://www.best-microcontroller-projects.com/mcp4725.html
|
|
-
http://arduinolearning.com/code/559.php
|
|
| |
|
|
|
|
|
|
|
|
================================================================================= |
|
|
|
|
|
|
|
| |
|

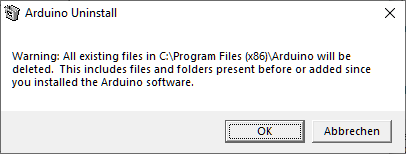

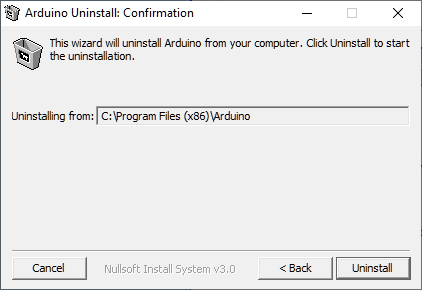

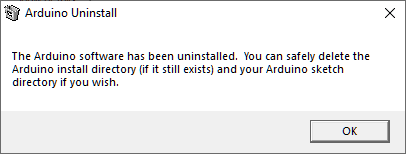

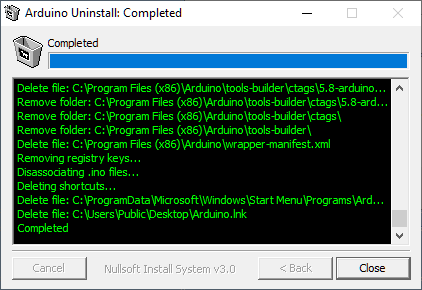

- Die Arduino IDE bietet ein Update an.
 |
|
  |
 |
| |
|
  |
|
| |
|
| |
|
  |
|
| |
|
  |
|
| |
|
  |
|
Mai 2021
 |
|
1.8.15
|
|
| |
|
-
Arduino - Anleitung - Lehrstuhl für Didaktik der Physik - LMU
München
- LbD
- Programmbeispiele |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| - Beispiele zu den
Bibliotheken |
|
| |
|
| |
|
| |
|
|
|
|
|
================================================================================= |
|
|
|
|
- Module Kits,
Breakout Boards
|
|
| |
|
| |
|
|
28BYJ-48 Schrittmotor 5V DC + ULN2003A Treiberplatine |
|
- STEP MOTOR 28BY J-48
- +5V DC
- 22038590
- ULN2003 module |
|
Produktinformationen
"28BYJ-48 Schrittmotor 5V DC + ULN2003A Treiberplatine
" Der Schrittmotor
mit Treiberplatine ULN2003A kann in verschiedenen Geräten genutzt werden
unter anderen Drucker oder Werkzeugmaschinen.
Technische Daten
Betriebsspannung: 5V
Widerstand: 300 Ohm
Abmessungen Platine: 41 x 22 x
18 mm
Abmessungen Schrittmotor: 31 x 42 x 29 mm
2 Befestigungslöcher am
Motor: 4mm Distanz Befestigungslöcher: 32mm 5 Pin Kabellänge: 25 cm
Lieferumfang Schrittmotor Treiberplatine |
|
|
|
|
-
5V-Schrittmotor 28BYJ-48 mit Treiberplatine ULN2003 für Arduino
ansteuern
|
|
| |
|
| |
|
| |
|
-
http://www.lothar-miller.de/s9y/categories/12-Software
|
|
| |
|
| |
|
| |
|
|
-
Li-ion Battery
HAT - Waveshare Wiki |
|
| |
|
| |
|
| |
|
-
DEBO BREAD POWER Entwicklerboards - Spannungsversorgung f. Steckboards
?
|
|
| |
|
|
==================================================================================== |
|
| |
|
| IDE integrated development environment
|
IDE
Integrierte Entwicklungsumgebung |
| |
|

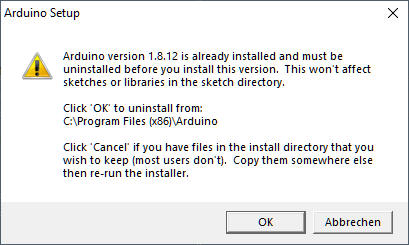

Arduino IDE Software
|
|
|
|
|
|
==================================================================================== |
|
|
|
|
|
Arduino IDE 2.0 beta(2.0.0-beta.7)
[21.05.21] |
|
| |
|
| -Arduino
Web Editor |
|
| |
|
|
|
|
|
==================================================================================== |
|
|
|
|

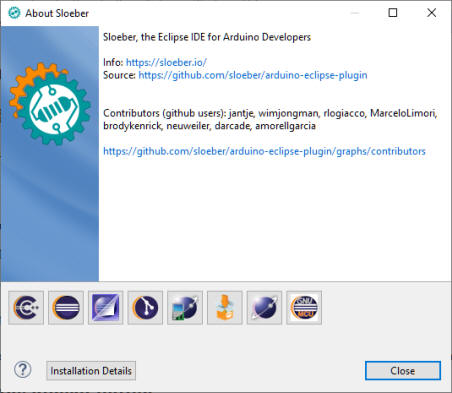

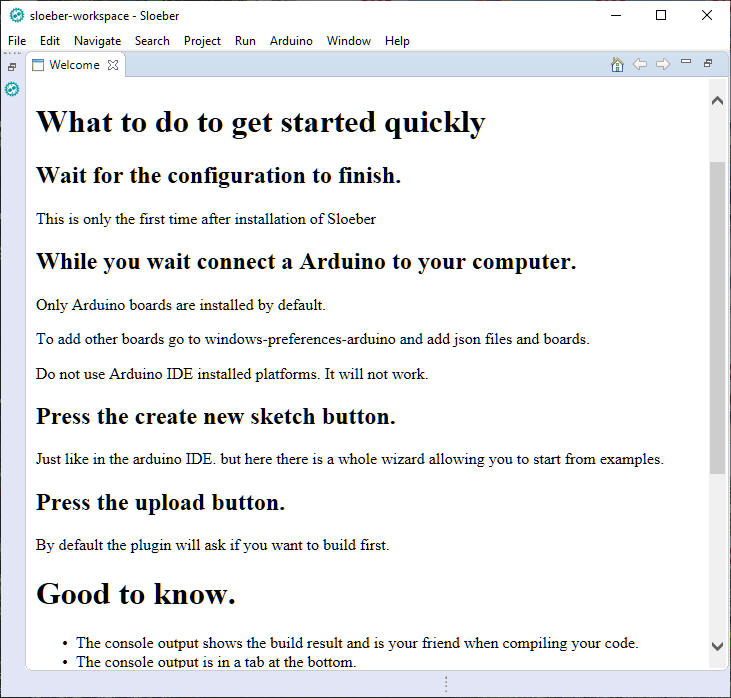

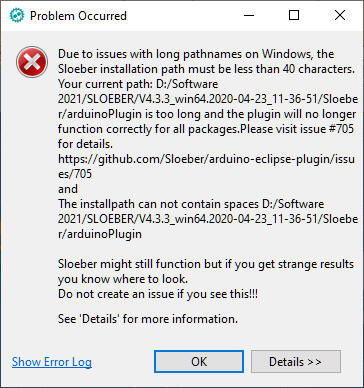

SLOEBER
|
ide
sloebel - Google Suche |
| |
|
| -
Sloeber - Learn |
|
| |
|
-
http://eclipse.baeyens.it/stable.php?OS=Windows
|
|
| |
|
 |
 |
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
==================================================================================== |
|
|
|
|
|
|
|
| |
|
|

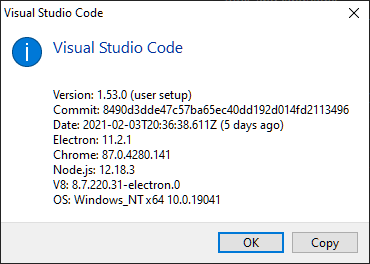

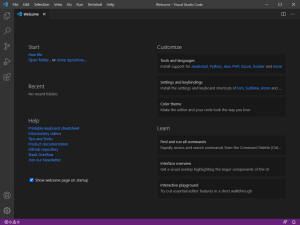

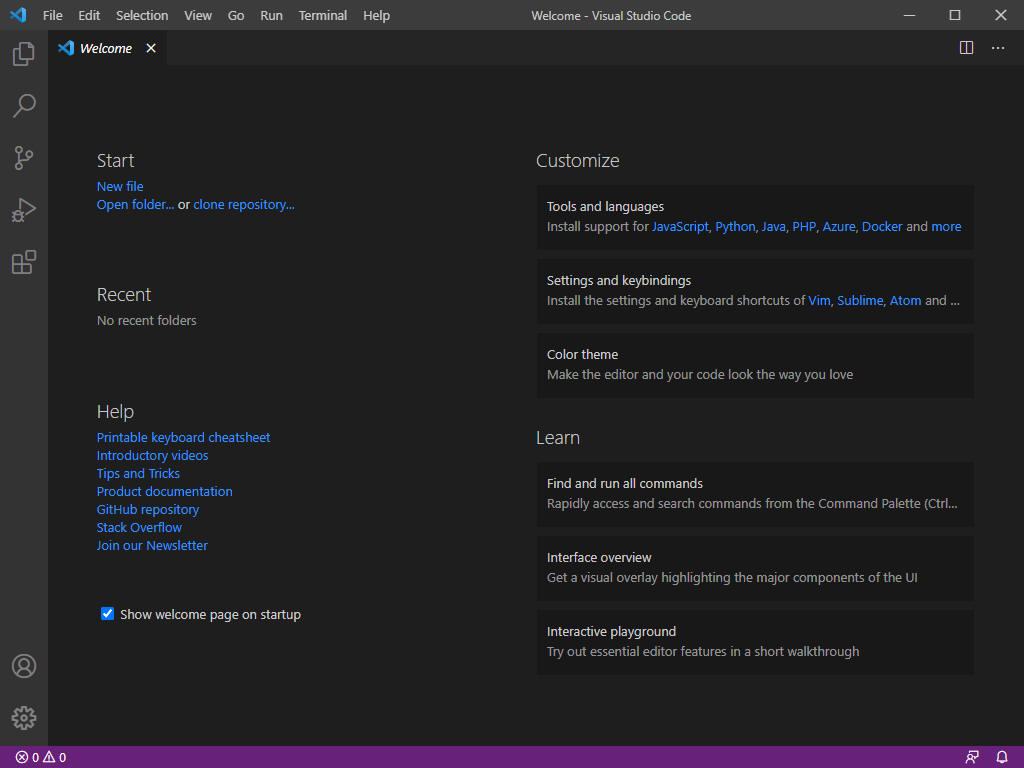

Visual Studio Code - Code
Editing. Redefined |
|
| |
|
 |
 |
|

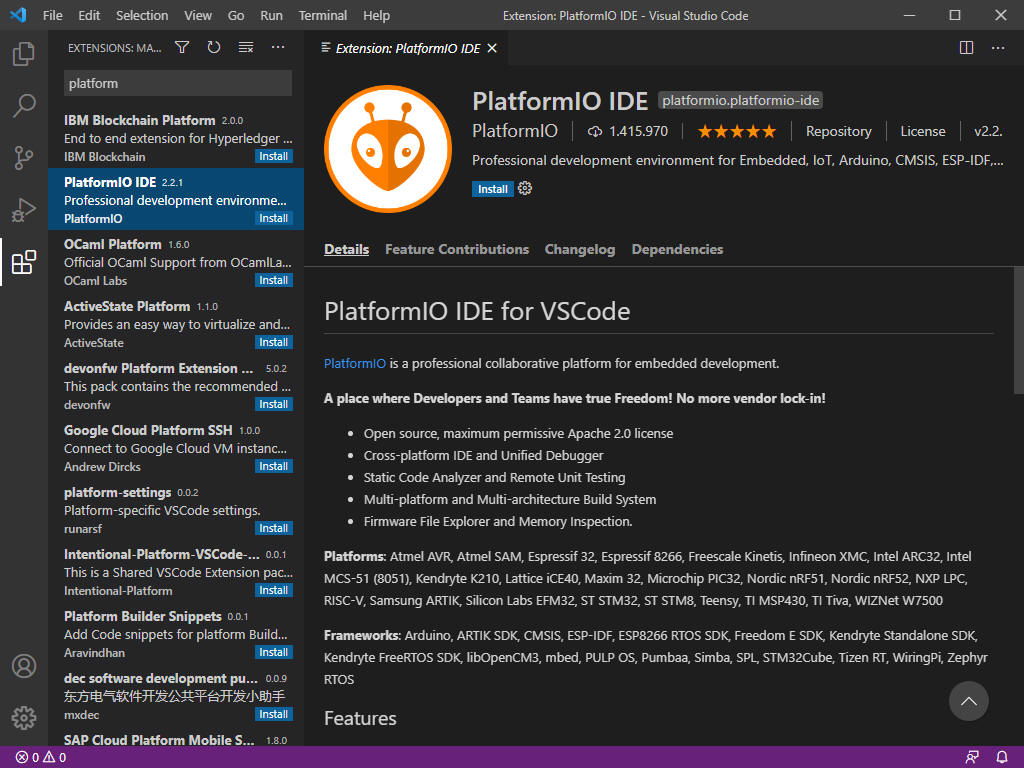

VS Code lebt: Entwicklung von Embedded-Software mit PlatformIO | heise
Developer |
|
 |
|
 |
|
| |
|
| |
|
|
|
|
| |
|
|
|
|
|
==================================================================================== |
|
|
|
|
|
TinyGPSPlus
[12.02.21,mkn]
|
|
-
Mikal Hart
TinyGPSPlus
|
|
Release
Version 1.0.2b · mikalhart/TinyGPSPlus · GitHub
mikalhart released
this on 13 Oct 2019
Download der aktuellen zip-Datei. Einbinden
der Bibliothek über zip.
Anschliessend die aktualisierte Bibliothek
einbinden und den alte Aufruf #included TinyGPSPlus.h löschen |
Neu im Biliotheksverzeichnis ist TinyGPS++
 |
|
-
TinyGPS TinyGPS++
TinyGPSPlus ....
|
Plus, plus, ++ oder was? |
| |
|
-
TinyGPSPlus by
Mikal Hart
- A new,
customizable Arduino NMEA parsing library
http://arduiniana.org
|
--> TinyGPSPlus |
| |
|
| |
|
-
Wo bin ich? by Michael Stal, heise Developer
- schnelle Auffrischung des Vergessenen, hi
|
|
| |
|
|
|
| - Standard NMEA 183
der National Marine Electronics Association |
|
| |
|
|
-
Dilution
of Precision |
|
| - HDOP Horizontal
DOP Horizontalausrichtung 2D |
|
|
-
Get the NMEA HDOP(relative accuracy) from the NMEA $GPGGA sentence |
|
| |
|
| Jean-Marie Zogg
-Homepage- GPS, GPS, GPS, .... und viel mehr |
|
| |
|
-
GPS-Modul Neo von u-blox? by Roland Pleger
-
Arduino Playground -
GPS
|
|
-
guides:falcom_fsa03
[UKHAS Wiki]
|
|
-
Artikel-Archiv GPS-Navigation mit Arduino Make
Magazin 2/2015, Seite 94 | Heise Magazine
-
Download |
|
|
-
NeoGPS |
|
- NMEA und ublox GPS Parser
-
Dokumentation |
|
|
- SlashDevin/NeoGPS |
|
|
- SlashDevin/NeoSWSerial |
|
|
- SlashDevin/NeoHWSerial |
|
| |
|
|
-
Trimble GNSS Planning |
|
| |
|
|
==================================================================================== |
|
| |
|
|
|
|
| |
|
- universeller
Texteditor für Windows
- Support gängiger Programmiersprachen |
Anwendung: Ausdruck des Sketches mit Zeilennummern |
|
-
Downloads | Notepad++
|
|
Review:
Notepad++
Download – kostenlos – CHIP
|
|
|
-
Notepad++: Die besten Erweiterungen und Plugins by
Moritz Hohmeier
|
|
-
Notepad++
download | SourceForge.net
|
|
| |
|
| |
|
|
==================================================================================== |
|
| |
|
| |
|
|
|
|
| - Erstellung eines HEX-Files aus dem
Sketch |
|
|
|
|
| --->
michaelsarduino
Alles rund um Arduino und Mikrocontroller! |
|
|
Programme als Hex |
|
 |
|
| |
|
|
|
|
| Die
ARDUINO IDE generiert während der Kompilierung auch ein hex-File des
Sketches. |
|
| |
|
| C:\\Users\\admin\\AppData\\Local\\Temp\\arduino_build_445019/NEO6_2_Zeilen_DJ8LC_V0.14.ino.hex |
|
|
Achtung nicht das File mit dem Bootloader verwenden! |
|
|
|
|
|
|
|
| |
|
|
-
Uploading
Arduino HEX files with XLoader |
|
| |
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
==================================================================================== |
|
|
|
|
|
by
Friedrich Folkmann |
|
|
|
|
Hauptseite.html

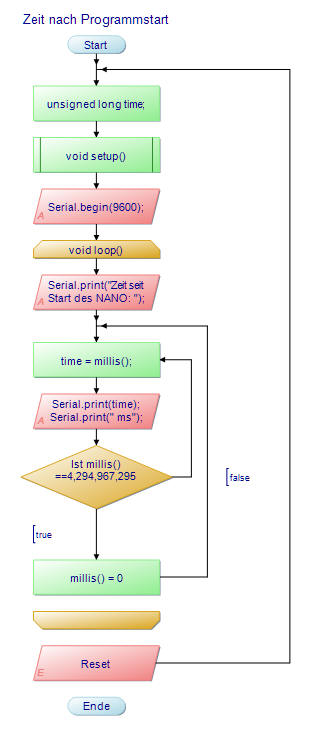

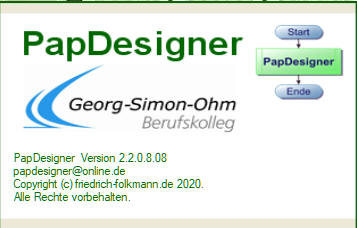

Pap ist nicht von Pappe, aber die Abkürzung kommt von
Programmablaufplan (PAP),
auch Flussdiagramm (engl.
flowchart) genannt.
Ein Vorgang mit dem man beginnen sollte, eine
elektrische Schaltung baut man in der Regel auch nach einem Schaltplan
auf.
|
 |
|
|
Pap kommt |
- Programmablaufpläne, Vorgehen zur Erstellung eines lauffähigen
C-Programms
|
|
|
|
|
Nun einmal die Vorgehensweise rückwärts. Übung macht den Meister oder
besser hilft dem Anfänger.
Wir haben kein Ende der Sketch läuft
ständig oder was passiert mit
millis() in der Zukunft?
Dennoch die Schleife wird erst verlassen
bei Ausschallten der Applikation.
"Gibt die Anzahl von Millisekunden zurück, seit das Arduino-Board
das aktuelle Programm gestartet hat. Diese Zahl läuft nach etwa 50 Tagen
über (geht auf Null zurück)."
Warum etwa 50 Tage?
4,294,967,295=(2^32 - 1) -> 49,7102696 Tage
unsigned long
"Long-Variablen ohne Vorzeichen sind Variablen
mit erweiterter Größe für die Nummernspeicherung und speichern 32 Bit (4
Byte). Im Gegensatz zu Standard-Longs werden bei unsigned Longs keine
negativen Zahlen gespeichert, sodass der Bereich zwischen 0 und
4,294,967,295 (2^32 - 1) liegt."
|
Ein erster Versuch, keine Ahnung ob richtig. |
| |
|
|
==================================================================================== |
|
| |
|
|
|
|
| |
|
|
==================================================================================== |
|
| |
|
|
|
|
Taster, Schalter: Wie sag ich es dem Arduino?
|
|
|
|
|
-
Lektion 12 – Der Taster und if-Abfrage Aller Anfang ist schwer
oder auch leicht...hi
|
|
|
- Arduino Tutorial
#6 – Zwei Taster dimmen eine LED kontinuierlich hell und dunkel |
|
-
Arduino Tutorial #3 – Taster mit einem Interrupt einlesen
- Programm mit der fallenden Flanke (FALLING)
|
|
|
|
|
|
|
|
|
- Arduino
OneButton Library by Matthias
Hertel |
|
|
- GitHub - mathertel/OneButton:
An Arduino library for using a single button for multiple purpose input. |
|
|
-
Arduino und Taster – Drucktaster einbinden mit der OneButton Library
– Makerblog.at |
|
|
|
|
|
|
|
|
avandalen/avdweb_Switch |
|
|
- Arduino switch and button library with Short/Long Press, Double
Click and Beep. Supports defining callback functions." |
|
| -
Beschreibung |
Die Webseite bietet zahlreiche Tipps u.a.
zum Arduino |
| |
|
|
|
|
|
- Native
Capacitive Sensors without additional Hardware |
|
-
Simpler kapazitiver Schalter auf einem beliebigen Arduino Pin by
http://shelvin.de
|
EMV in der Nähe des Sender?
Einstrahlungsfestigkeit? |
|
|
|
- MTCH101
MTCH101 Single-Channel Proximity Detector Data Sheet
mTouch™ Sensing Solution Acquisition Methods Capacitive Voltage Divider
|
|
|
|
|
| |
|
|
==================================================================================== |
|
|
|
|
|
--> - Scanner Bestimmung der Teilnehmeradressen am I2C-Bus |
|
| |
|
|
==================================================================================== |
|
| |
|
|
|
|
|
UNION Berlin, nee, was ist UNION? |
|
|
|
|
-
https://de.wikipedia.org/wiki/Verbund_(Datentyp)
|
|
|
|
|
| |
|
|
==================================================================================== |
|
| |
|
|
|
|
www.iforce2d.net
|
|
|
|
|
|
10Hz U-blox binary GPS data in 66 lines of code (arduino) |
|
|
|
|
|
UBX binary
protocol, extra tips (arduino) - YouTube |
|
|
|
|
Source code for stuff in
iforce2d videos
|
|
|
|
|
|
|
|
- Sensors/GPS -
PaparazziUAV
|
|
|
|
|
Sketch Speichern unter..
Speichern abgeschlossen
 |
06.04.2021 |
|
|
|
 Wieder einmal die USB-Verbindung zum NANO
nicht hergestellt, hi. |
|
| |
|
|
==================================================================================== |
|
| |
|
|
|
|
|
- Präprozessor –
Wikipedia |
|
|
- C-Präprozessor
– Wikipedia |
|
|
-
C-Programmierung: Präprozessor – Wikibooks, Sammlung freier Lehr-, Sach-
und Fachbücher |
|
| |
|
|
==================================================================================== |
|
| -
bedingte Kompilierung, Makros [Arduino im Modellbau] (wkla.no-ip.biz) |
|
|
- |
|
|
|
|
|
-
C / C++ für Java-Programmierer |
|
-
Microsoft PowerPoint - C_Cpp_05 (hs-mannheim.de)
|
|
| |
|
|
==================================================================================== |
|
| |
|
|
|
|
|
- Debug
Ausgaben im Quellcode |
#if DEBUG
== 11 .... #endif |
|
|
|
- GitHub -
hobbyelektroniker/SmartDebug: Dateien zum Video "Debugging mit dem
Arduino"
-
Debugging in der Arduino IDE - Die Hobbyelektroniker - Community
|
|
| |
|
|
==================================================================================== |
|
| |
|
|
|
|
-
State Machine - ganz einfach - Die Hobbyelektroniker - Community
|
|
| |
|
|
==================================================================================== |
|
| |
|
|
|
|
Serielle Kommunikation
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
- NewSoftSerial by Mikal Hart
A New Software Serial Library
for Arduino
|
[19.04.2021, mkn] |
|
|
|
|
Eine viel genutzte Bibliothek, aber wo ist sie versteckt? Gibt es
Beispiele für ihre Anwendung. |
|
|
|
|
Mikal gibt uns die Antwort.
"News: NewSoftSerial is in the core!
Starting with Arduino 1.0 (December, 2011), NewSoftSerial has replaced
the old SoftwareSerial library as the officially supported software
serial library.
This means that if you have 1.0 or later, you should
not download this library.
To port your code to 1.0, simply change all
NewSoftSerial references to SoftwareSerial." |
 |
|
|
|
-
SoftwareSerial Library Arduino Reference
|
|
|
|
|
-
SoftwareSerial.patch by
lectroidmarc
|
-->
freeram.ino
-->
HardwareSerial.patch |
|
-
Using SoftwareSerial in Arduino for Serial Communication |
|
|
|
|
|
|
|
|
|
|
|
- SoftwareSerial:
overflow() |
|
|
|
|
|
|
|
|
- An
arduino program that will bridge a UART and USB serial interface using
an Arduino and software serial. · GitHub |
|
|
|
|
|
|
|
|
-
Serial Communications (SoftwareSerial Class) | Renesas |
|
|
|
|
|

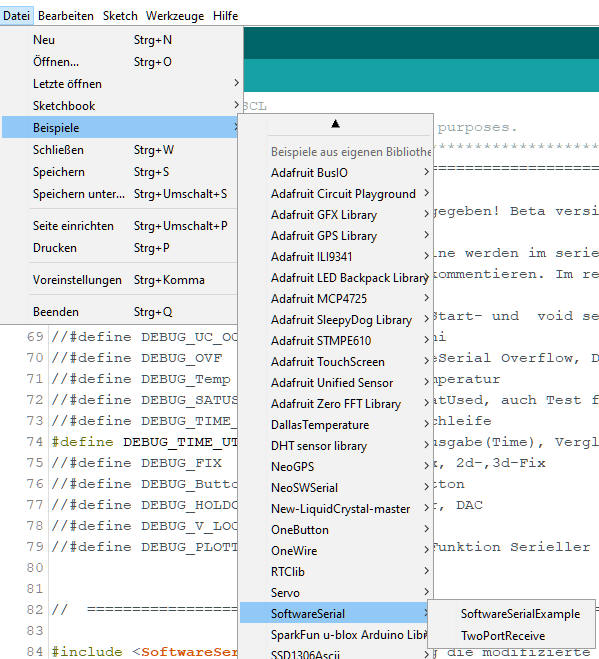

Wo ist sie versteckt? |
|
|
|
|
 |
|
|
|
|
 |
SoftwareSerial.h |
 |
|
|
|
|
- 9600 Baud, wieviel Zeichen werden geliefert?
Und wieviel
Zeichen werden in Rx Buffer eingelesen?

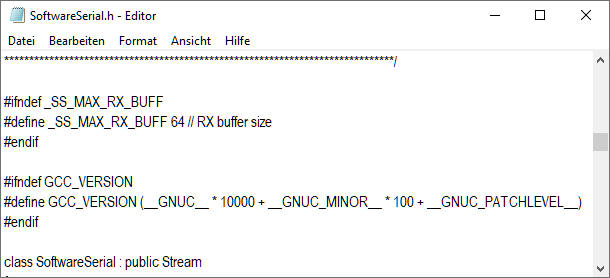

RX Buffer Size: 64
Byte
Länge der NMEA-Zeichensätze des GPS-Moduls
|
|
|
|
|
 |
|
|
|
|
|
|
|
Globale Variablen verwenden 1460 Bytes (71%) des dynamischen Speichers,
588 Bytes für lokale Variablen verbleiben. |
|
 |
|
Der Sketch verwendet 24134 Bytes (78%) des
Programmspeicherplatzes. Das Maximum sind 30720 Bytes.
Globale Variablen verwenden 1588 Bytes (77%)
des dynamischen Speichers, 460 Bytes für lokale Variablen verbleiben.
Das Maximum sind 2048 Bytes.
Wenig Arbeitsspeicher verfügbar, es können
Stabilitätsprobleme auftreten.
|
|
|
|
|

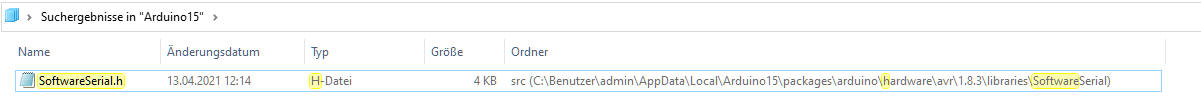

Mehrere Bibliotheken wurden für "SoftwareSerial.h" gefunden
Benutzt:
C:\Users\admin\Documents\Arduino\libraries\SoftwareSerial
Nicht
benutzt: C:\Users\admin\AppData\Local\Arduino15\packages\arduino\hardware\avr\1.8.3\libraries\SoftwareSerial |
29.05.2021, mkn |
|
|
|

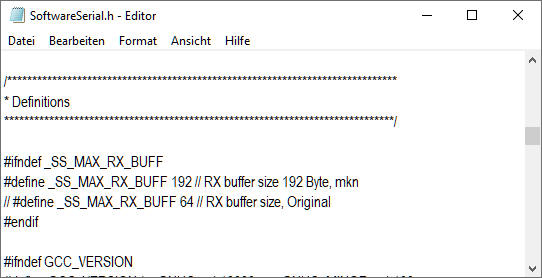

SoftwareSerial aus Arduini IDE herauskopiert, gezippt und unter
anderem Namen eingebunden
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
==================================================================================== |
|
|
|
|
|
- Hardware Serial |
|
| -
Arduino
serial buffer size ändern | Shelvin – Elektronik ausprobiert und
erläutert |
|
| |
|
| |
|
|
==================================================================================== |
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
Einschwingen der PLL nach Zwangsstart der
Abstimmspannung
Uc am TP3 |
|
|
|
| -
Arduino Serial Plotter: The Missing Manual |
|
| |
|
|
==================================================================================== |
|
Ergebnisausgabe auf LCD und/oder OLED
|
[03.05.2021, mkn] |
|
|
|
- Ablage der Daten in globale Variablen sofern sie dies für die
Verarbeitung und Ausgabe erforderlich ist
die
Datenverarbeitung erfolgt unabhängig von dem Display
|
|
- separate Ausgabeseiten erstellen
- für LCD vierzeilige
Anzeige
- für LCD zweizeilige Anzeige
- für OLED

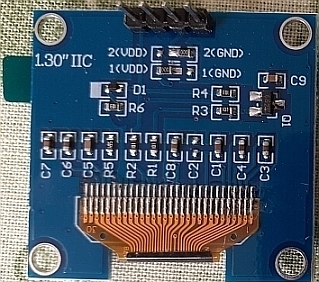

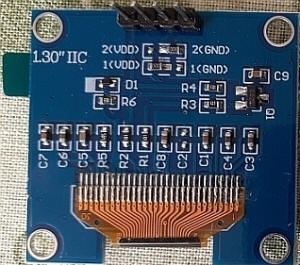

128*64, SH1106, I2C |
|
|
|
|
|
- funktionsnahe Ausgaben |
|
|
|
|
|
==================================================================================== |
|
Der ARDUINO meldet sich und nun?
|
|
|
|
|
Bibliothek OneButton-2.0.1 in Version 2.0.1 im Ordner: C:\Users\admin\Documents\Arduino\libraries\OneButton-2.0.1
wird verwendet
exit status 1
'simpleHoldover' was not declared in
this scope |
Komplette Fehlermeldung in Text-Dokument zur besseren
Auswertung kopieren.
Fehler-Fenster aufmachen(Balken nach Oben
ziehen) |
|
|
|
 |
|
|
-
Arduino-Fehler "was not declared in this scope" - daran liegt's -
CHIP |
|
|
|
|
|
|
|
|
|
|
|
==================================================================================== |
|
|
|
|
|
|
|
Betriebsstundenzähler, Betriebszeit nach Start des Programms
|
|
|
|
|
|
- Zeitbasis: |
Genauigkeit: XO: 16 MHz der MCU |
|
-
millis() |
|
-
https://www.norwegiancreations.com/2018/10/arduino-tutorial-avoiding-the-overflow-issue-when-using-millis-and-micros/
|
|
-
https://arduino.stackexchange.com/questions/12587/how-can-i-handle-the-millis-rollover/12588#12588
|
|
|
|
|
-
Zeitzähler
- EEPROM |
|
|
|
|
|
|
|
-
exit status 1
stray '\342' in program |
|
|
Kodierungsfehler schnell beheben by
Moritz Spranger Dez 06, 2018 |
|
|
|
|
- https://www.ti.com/lit/an/swra029/swra029.pdf
|
|
|
|
|
|
==================================================================================== |
|
|
|
|
-
EEPROM
|
[17.12.21,mkn] |
|
|
|
|
|
|
Arduino -
EEPROMUpdate
Beschreibung
Write a byte to the EEPROM. The
value is written only if differs from the one already saved at the same
address.
Syntax
EEPROM.update(address, value)
Parameters
address: the location to write to, starting from 0 (int)
value: the value to write, from 0 to 255 (byte)
Returns none
Anmerkung
An EEPROM write takes 3.3 ms to complete.
The EEPROM memory has a specified life of 100,000 write/erase cycles, so
using this function instead of write()
can save cycles if the written data does not change often.
|
|
|
|
|
|
- https://hartmut-waller.info/arduinoblog/eeprom/ |
|
|
|
|
|
-
http://www.netzmafia.de/skripten/hardware/Arduino/EEPROM.html |
|
|
|
|
|
|
|
|
==================================================================================== |
|
|
|
|
|
byte
[Data Types]
Beschreibung
Ein Byte speichert eine
vorzeichenlose 8-Bit-Zahl von 0 bis 255.
Syntax
byte var = val
Parameter
var: Variablenname.
val: Der Wert, der der Variablen
zugewiesen wird.
|
Quelle:
byte - Arduino-Referenz
|
|
|
|
|
==================================================================================== |
|
|
|
|
|
Fehlermeldungen |
|
|
|
|
|
Syntax-Fehler |
|
|
|
|
 |
Fehlermeldung
exit status 1
unterminated argument list invoking macro "F"
Ursache:
Lösung
Serial.print(F("VL Wandlung"));
// Debug-Mode
Anschließend: Werkzeuge, Automatische
Formatierung
|
|
|
|
|
|
|
|
==================================================================================== |
|
|
|
|
Teilung einer ganzzahligen Zahl
|
|
|
|
|
int x;
int y;
y = x>>3; // Teilung durch 8, Bit-Shift nach Rechts
um 3 Stellen
Achtung, die Integer-Zahl muss vorzeichenlos sein,
damit eindeutige Ergebnisse erzielt werden.
Am besten gleich unsigned
int verwenden, falls möglich. Alternativen hierzu siehe
>> - Arduino-Referenz.
Somit
unsigned int x;
unsigned
int y;
y = x>>3; // Teilung durch 8, Bit-Shift nach Rechts um 3
Stellen |
>> - Arduino-Referenz
Structure > Bitwise
operators > Bitshiftright |
"Wenn du die Vorzeichenerweiterung sorgfältig vermeidest, kannst du den
rechten Umschaltoperator >> verwenden,
um die Division durch Potenzen
von 2 zu berechnen." Im Beispiel int in unsigned int verändert,mkn.
|
|
unsigned int x = 1000;
unsigned int y = x >> 3; // Integer-Division
von 1000 durch 8, wodurch y = 125. |
|
|
|
|
|
|
|
|
|
|
|
==================================================================================== |
|
|
|
|
-
Navigating with GPS by
Wayne's Tinkering
Page
|
|
-
Getting the Most from GPS
....
- Precision Loss
in TinyGPS
-
|
|
|
|
|
|
|
|
|
|
|
Enabling/disabling NMEA sentences on u-Blox gps receiver?
|
|
|
- TinyGPS++ | Arduiniana |
|
|
|
|
|
- TinyGPS
Library, Processing GPS data on Teensy |
|
|
|
|
|
|
|
|
==================================================================================== |
|
|
|
|
|
- Using USB Serial
Communication |
|
|
|
|
|
==================================================================================== |
|
|
|
|
|
- DCF77
ARDUINO |
|
Conrad DCF
Receiver Board
641138 DCF Empfänger Modul 1 St. kaufen (conrad.de) Ausverkauft!
16.01.2022
|
|
|
|
|
-
DCF 77 Empfangsmodul DCF1 Bestellnr.: 810054
Datenblatt
"Hochwertiges DCF-Empfangsmodul mit passender DCF-Antenne,
abgestimmt auf den Zeitzeichensender DCF77
nahe Frankfurt. Anhand des
Ausgangssignals kann mit Hilfe eines Mikrocontrollers die sekundengenau
Zeit und Datum ermittelt werden." |
|
|
|
|
|
==================================================================================== |
|
|
|
|
|
-
DEBO TOUCH: Entwicklerboards - Kapazitiver Berührungssensor bei reichelt
elektronik |
DEBO TOUCH Developer Boards - Capacitive Touch Sensor |
- kein Datenblatt
Technische Daten
Versorgungsspannung: 2,4 ... 5,5 V
Maße: 15 x 11 mm
Chip: 223B |
|
|
|
|
|
- TTP223
Touch-Sensor (turanis.de) |
|
|
|
|
-
DEBO TOUCH - Bausätze - gwerder.digital
|
|
TTT223B
-
Datenblatt |
|
|
|
|
|
|
|
|
==================================================================================== |
|
|
|
|
|
|
|
|
|
|
- EASY BUILD CW DECODER
BASED ON DSP GOERTZEL CODE
- Arduino UNO
-
LCD Display
|
|
- Goertzel
algorithm
-
Goertzel-Algorithmus
|
|
- Arduino
Based CW decoder. *UPDATED* September 18, 2014
-
NANO
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
==================================================================================== |
|
|
|
|
-
JOY-IT Arduino Experimentier- Set via
POLLIN
- Preis: 34,99 €,
03.03.2022
- ARD_Mega2560R3
-
Datenblatt |
ARD, nicht TV!
ARDUINO |
-
MEGA2560
Lernset, Handbuch
- Nutzen für den Anfänger, die
verschiedenen Programm-Beispiele
|
|
|
|
|
|
|
|
|
==================================================================================== |
|
|
|
|
-
Erweiterungs-Shield für Arduino Nano | Roboter-Bausatz.de
- Nano wird aufgesteckt
-
Abbildung |
HX13C017 |
|
|
|
|
|
|
|
|
|
|
==================================================================================== |
|
|
|
|
|
|
|
|
|
|
|
- 2R
Hardware & Electronics: 4-input Touch Pads (2r-he.blogspot.com) |
HX19A029 |
|
- sensor chip based TTP224
|
|
Spezifikation:
- UB: 2.4 - 5.5 V
- Stromaufnahme: 2,5 µA
- Chip Sensor: TTP224
- Anzahl der Channels: 4 Channels
-
Interface: TTL
- Sensing Type: Capacitive
- Maße:35 x 29 mm
- Eigenschaften: Equipped with a built-in LED as an indicator of the
output signals from each channel touchpad |
|
|
|
|
-
DEBO TOUCH 4CH: Entwicklerboards - Touch-Pad, 4 Tasten, kapazitiv,
TTP224 bei reichelt elektronik
- Datenblatt |
|
-
TTP224 4-Kanal Digitaler Berührungssensor Kapazitiver Touch Modul und –
AZ-Delivery
-
Ausführliche Anleitung, Schaltbild, Sketch |
|
|
|
|
|
|
|
|
==================================================================================== |
|
|
|
|
|
-
ArduiTouch Wandgehäuseset mit Touchscreen für ESP32 und ESP8266 – AZ-Delivery |
|
|
|
|
|
|
|
|
==================================================================================== |
|
|
|
|
|
|
|
|
|
|
|
-
DS1307 RTC Echtzeituhr Modul I2C Compatible with Arduino CR2032 Batte
(eckstein-shop.de) |
|
|
-
RTC DS3231 I2C Echtzeituhr AT24C32 RTC Modul for Arduino, Ohne Batter
(eckstein-shop.de) |
|
|
|
|
|
-
DS1307 I2C RTC Modul - Tiny RTC günstig online kaufen | Funduino (funduinoshop.com) |
|
|
|
|
|
- Real-time clock/calendar |
|
|
|
|
|
- PCF8563
Real-time clock/calendar (nxp.com) NXP |
|
|
|
|
|
- UM10301
User Manual for NXP Real Time Clocks PCF85x3, PCF85x63, PCA8565,
PCF2123, and PCA21125 |
|
|
-
AN10652 Improved timekeeping accuracy with PCF8563 using external
temperature sensor (nxp.com) |
|
|
|
|
|
-
Waveshare PCF8563 - RTC Modul für Arduino günstig online kaufen |
Funduino (funduinoshop.com) |
|
|
|
|
|
|
|
|
-
Bluetooth Modul - Typ "HC-06" online kaufen | Funduino (funduinoshop.com) |
- Besser wäre HC-05, da Master oder Slave wählbar |
|
|
|
|
|
|
|
|
|
|
|
|
|
-
Workshop Arduino-Uhr | Ortsverband Z12 Köln (vfdb.org) |
- Ortsverband Z12 Köln
| Amateurfunk verbindet (vfdb.org) |
|
-> Vortrag
ardu_uhr_vorstellung_02072017.pdf (vfdb.org) |
|
|
|
|
|
-
orbitalair-arduino_rtc_pcf8563 |
|
|
|
|
|
- Time
wird nicht genutzt, mkn |
|
|
|
|
|
|
|
|
- Nr.18
– HC-05 und HC-06 Bluetooth Modul – Funduino – Kits und Anleitungen für
Arduino |
|
|
|
|
|
- seriellen Monitor aufgerufen, Eingabe "?", Senden |
->
? Information Steuerbefehle |
13:06:48.787 ->
13:06:48.927 -> ---
Info Terminal Start ---
13:06:49.021 -> Uhr mit UTC und Zeitzonen
13:06:49.115 -> h Eingabe Zeit Stunde
13:06:49.256 -> m Eingabe Zeit Minute
13:06:49.349 -> s Eingabe Zeit Sekunde
13:06:49.443 -> T Eingabe Datum Tag
13:06:49.537 -> W Eingabe Datum Wochentag (0-6
/ So-Sa)
13:06:49.631 -> M Eingabe Datum Monat
13:06:49.724 -> J Eingabe Datum Jahr
13:06:49.865 -> t Ausgabe Temperatur in °C
13:06:49.959 -> + Positive Weiterschaltung
Ort, wenn Raster = 0
13:06:50.052 -> - Negative Weiterschaltung
Ort, wenn Raster = 0
13:06:50.146 -> R r Einstellung Raster für
Anzeige Ort (0 bis 45)
13:06:50.240 -> O o Anzeige Ort, direkte
Anwahl über Nummer (0-45)
13:06:50.334 -> Z z Aktuelle Zeit und Datum
13:06:50.427 -> E e Übernahme Zeit und Datum
13:06:50.568 -> ? Information Steuerbefehle
13:06:50.662 -> --- Info Terminal Ende ---
13:06:50.709 ->
13:06:52.537 -> Befehl
ist ungueltig |
 |
|
|
|
|
==================================================================================== |
|
|
|
|
|
SAMSUNG A105 |
|
|
ARDUINO BLUETOOTH CONTROLLER |
|
|
|
|
 |
 |
|
|
|
 |
|
|
|
|
|
==================================================================================== |
|
|
|
|
|
-
Bakenanzeige mit Arduino | Ortsverband Z12 Köln (vfdb.org) |
|
|
-> "Beispiele für RTC-ICs: DS1307 und DS3231 von Maxim Integrated" |
->
Breakout-Boards vereinfachen die Evaluierung von Bausteinen | DigiKey |
|
|
|
|
|
|
|
==================================================================================== |
|
|
|
|
- Nr.05 – Arduino-RTC –
Funduino – Kits und Anleitungen für Arduino
-
-
"Erweiterung: Zwei I²C Bauteile gleichzeitig ansteuern: Uhrzeit und
Datum mit einer Real Time Clock mit I²C Bus auf einem I²C LCD anzeigen
lassen" |
|
|
|
|
|
- Time Library,
Timekeeping and Time/Date Manipulation on Teensy (pjrc.com) |
|
|
- DS1307RTC
Library, For Accessing Real Time Clock (RTC) Chips (pjrc.com) |
|
|
|
|
|
-
DS1307 I2C RTC Modul - Tiny RTC | Funduino (funduinoshop.com) |
|
|
|
|
|
|
|
|
|
-
DS1307 64 x 8, Serial, I2C Real-Time Clock
|
|
|
|
|
|
DS3231 Extremely Accurate I2C-Integrated RTC/TCXO/Crystal |
|
|
|
|
|
-
DS3231.pdf (analog.com) |
|
|
|
|
|
==================================================================================== |
|
|
|
|
|
|
|
|
==================================================================================== |
|
|
|
|
|
- virtuelles Wasserhaus -
Aduino
Programmierumgebung 2 - 22.04.2020 |
|
|
|
|
|
|
|
|
==================================================================================== |
|
|
|
|
|
-
HAM-gadget (1) – building a shack gadget – Geronimo/370 (geronimo370.nl)
by Gerard |
--->
GitHub -
GerardWassink/HAM-shack-gadget: Building a nice gadget for use in the
HAM shack: GPS clock / thermometer / GPS locator |
-
- zwei Displays 4*20 Zeichen zur Anzeige benutzt, I2C Bus,
unterschiedliche Adressen definiert
- |
|
|
-
HAM-gadget (2) – new Arduino board – Geronimo/370 (geronimo370.nl) |
|
|
|
|
|
-
HAM-gadget (3) – connected the GPS – Geronimo/370 (geronimo370.nl) |
|
|
|
|
|
-
HAM-gadget (4) – keyboard added – Geronimo/370 (geronimo370.nl) |
|
|
|
|
|
-
HAM-gadget (5) – menu structure – Geronimo/370 (geronimo370.nl) |
|
|
|
|
|
-
HAM-gadget (6) – adjustment & enclosure – Geronimo/370 (geronimo370.nl) |
|
|
|
|
|
==================================================================================== |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Source: Microchip
Source: Microchip
