VHF HANDY LINEAR AMPLIFIER ELH-230D Alinco Electronics
ELH-230D 2-m-Linearverstärker 30 Watt mit eingebautem Empfangsverstärker

[21.01.2013, mkn]

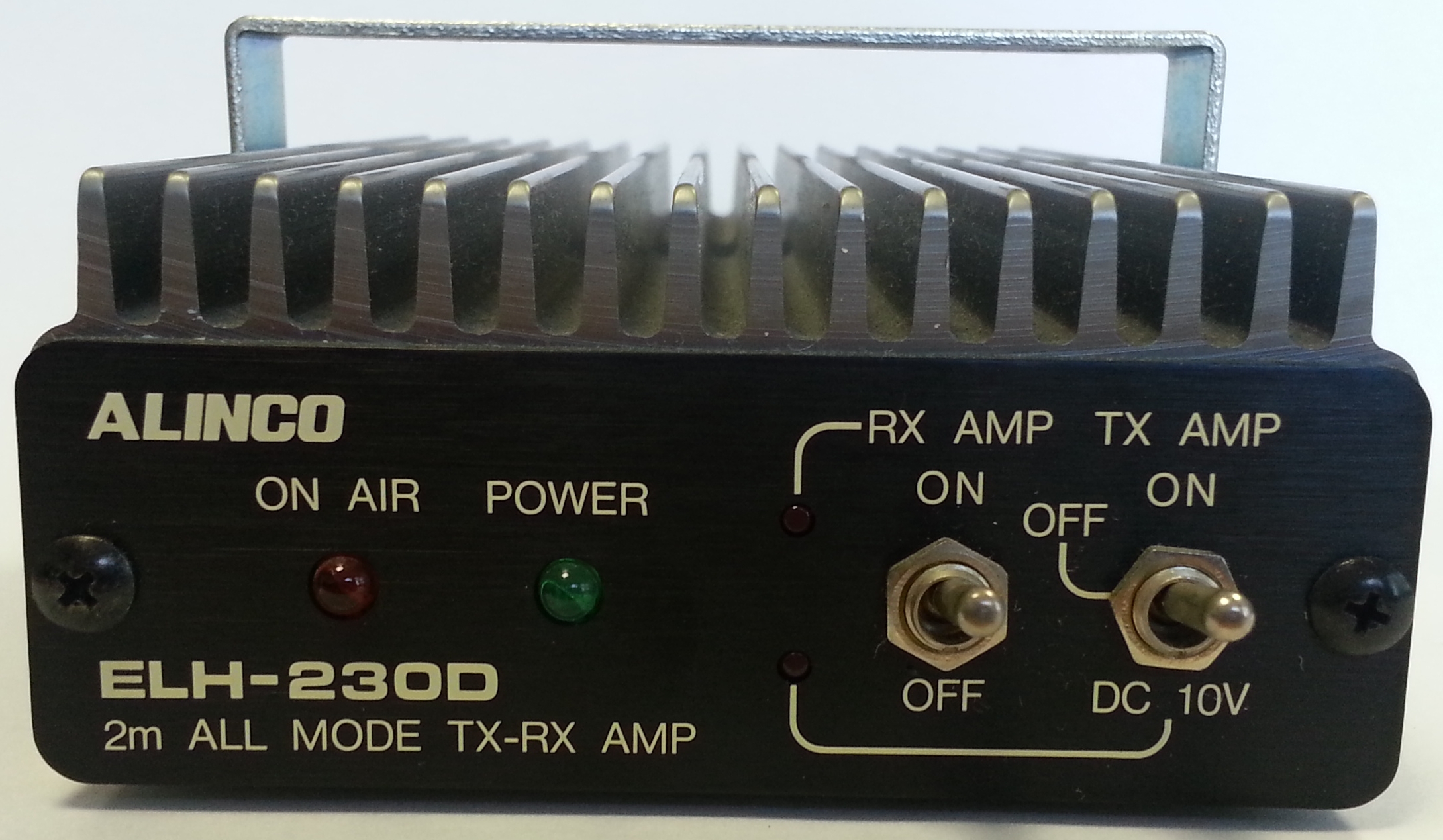

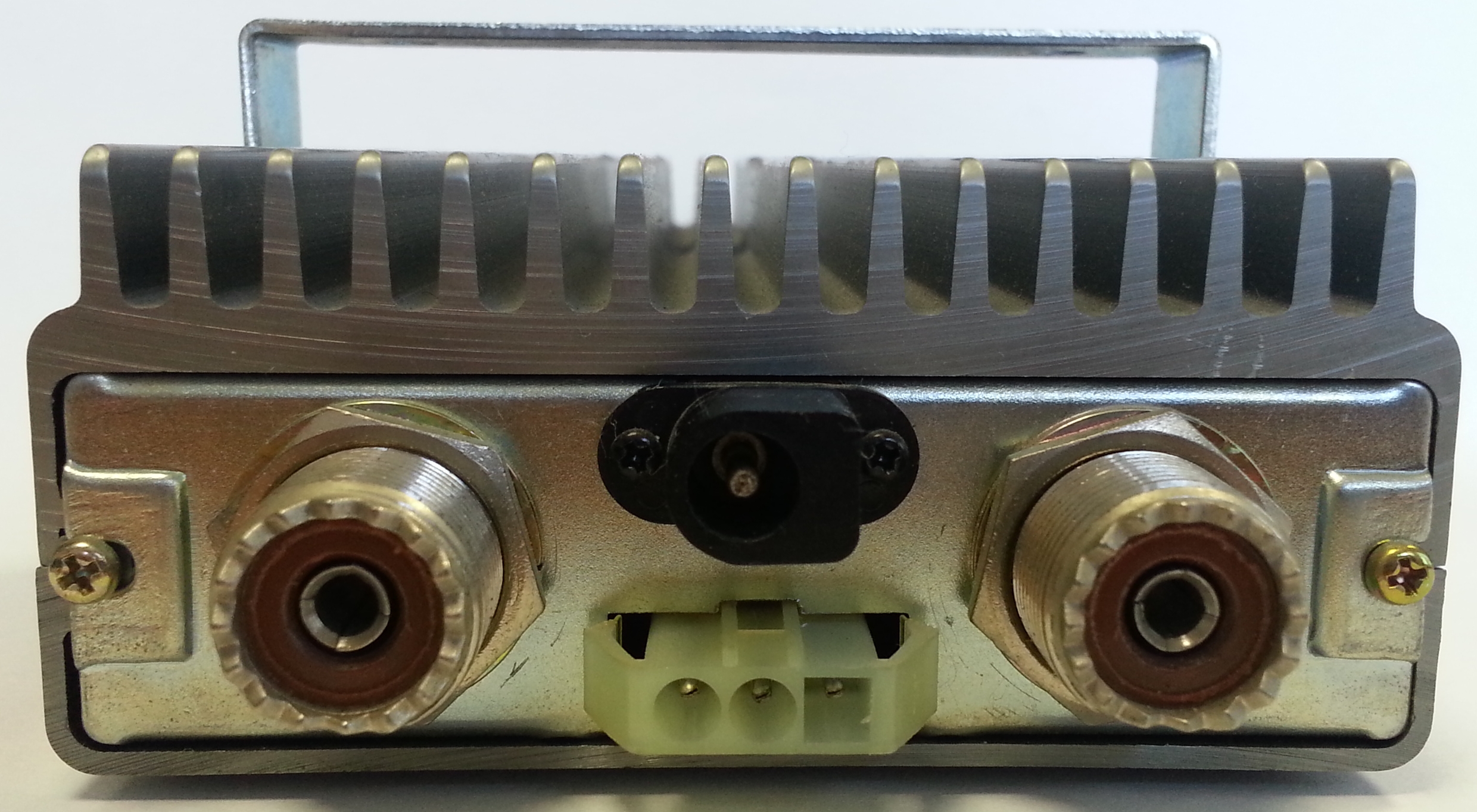

    ELH-230D Front  ELH-230D Rear
Beschreibung
  VHF HANDY LINEAR AMPLIFIER ELH-230D Alinco Electronics
  1983 Vertrieb in DL u.a. durch bogerfunk Funkanlagenvertrieb GmbH
  2m ALL MODE TX+RX AMP

   einstufiger 30 W Linearverstärker
  umschaltbare Zeitkonstante für SSB oder FM
  eingebaute 10V/1A Stromversorgung zum Anschluss eines Handfunksprechgeräts

Lieferumfang
Amplifier ELH-230D

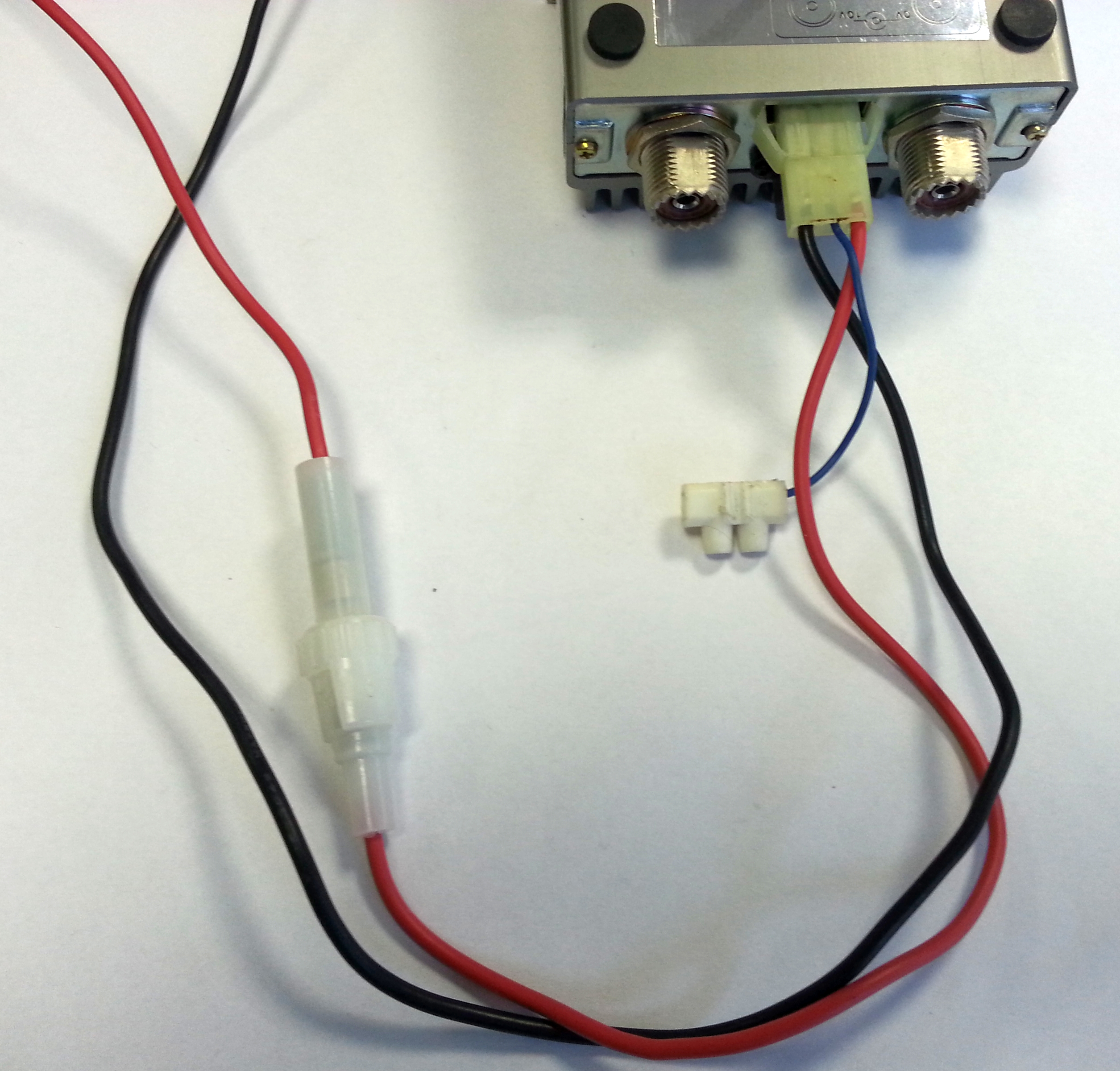

  DC Anschlußkabel ELH-230D DC
  Mobilhalterung
  div. Schrauben
  Instruction Manual by Alinco Bedienungsanleitung in Deutsch durch bogerfunk





Hersteller   Alinco Electronics

Technische Daten SPECIFICATIONS Source: Alinco User Manual
1. General Specifications
  Frequency range 144 - 148 MHz
Type of emission FM (F3), SSB (A3J). CW  (A1)
  Power supply 13.8 V DC
  Operating supply voltage range  11-15 V DC max
  Power consumption ca. 5 A bei 30 W Ausgangsleistung, 3 W Ansteuerung
    Ruhestrom ca. 100mA
  PA Ausgangsleistung 30 W bei 3 W Eingangsleistung
  Eingangsleistung 0,5 W bis 3 W [ Alinco: 1 w - 3 W]
  Empfangsverstärker ON 300mA
  Empfangsverstärkung    10dB

  Antenna impedance 50 Ohm
  RF Connectos PL-259
  Grounding system Negative
  Abmessungen/Dimensions 165 (W) x 41 (H) x 91 (D) mm
  Gewicht/Weight 0,5  kg

  Verpolungsschutz
  Sicherung/Fuse 6 A amerikanische Norm, US type
6,4x30 mm, Car Fuse


  Empfangsverstärker/ Receiving Pre-Amplifier
  Verstärkung/Gain ca./about 10 dB






  RF Power Transistor 2SC2640 Toshiba power transistor- 2SC2640 (VHF obi 30W)  ??


  2SK-125






Varianten ELH-230
  ELH-230D
  ELH-230D II Rx amp GASFET ?



Betrieb


  PA OFF
    ON
  Pre amplifier OFF
    ON

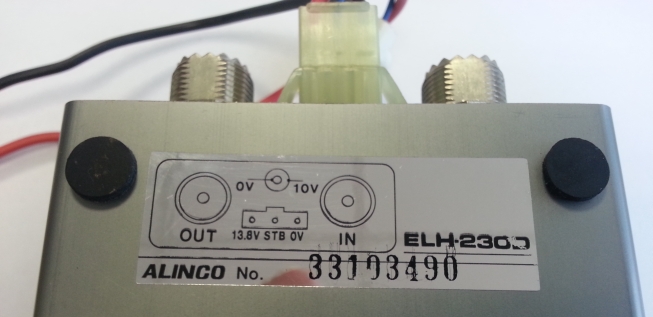

  Ausgang für Stromversorgungs des Steuer-Transceivers 10 V , !A
    Festspannungsregler IC 7810


  Achtung! Antennenseitig ist ein Tiefpass-Filter eingefügt. Dual-Band Transceiver, 70 cm Betrieb nicht möglich im Bypass-Betrieb





Modification

Infos
  ALINCO ELH-230D 30 WATT VHF POWER AMPLIFIER

Verstärker Innen		 RF for Amateur Hobbies
