Hier wird noch gesammelt und nachgedacht  AG00013_.gif (7874 Byte).
----------------------------------------------------------------------

To Do:
- transfer to final directory
- antenna length for Band II and III
- Die Antenne ist der beste Hochfrequenzverstärker.
- Wirkt das Antennenkabel oder auch der Strahler?
- supporting L-Band, rev 1.0 too?

- VLC device reference
- NOXON DAB Stick DLR
 - pictures
 - inside
Anforderungen an PC USB
Trekstor TERRES 2.0
Clear seperation between  described USB DAB Sticks and the RTL based SDR
----------------------------------------------------------------------------------------

TERRATEC NOXON DAB Stick [13.05.2012, 28.01.2019, mkn]

NOXON DAB Stick

Verwendeter Stick: NOXON DAB Stick , Edition Deutschlandradio, K1b, Rev. 1.0

Verwendete Computer:
- Laptop: HP EliteBook 8540w, Windows 7 Prof., 64 Bit
- ALDI PC: MD8008, Windows XP SP3  DUT Device under Test

Kennzeichnung auf dem Stick

NOXONDABStick
Deutschlandradio
Rückseite
NOXON DAB Stick
3101329983
KG CE
Made in China

TERRATEC

Lieferumfang DLR Version
Deutschlandfunk, Deutschlandradio Kultur, DRadio Wissen
EAN: 4 017273 107776

Stick
Antenne
CD-ROM
Quick Start Guide
Service Card (Terratec)

NOXON DAB Stick - Technische Daten [NOXON hält sich, wie so oft in der Branche, mit technischen Daten sehr zurück, Ergänzungen mkn, 13.05.2012]

Features

  • Empfang DAB und DAB+
  • Empfangsbereiche: VHF Band III, L Band  [L Band alle Versionen?]
  • USB 2.0
  • Plug ‚n‘ Play
  • Nachrichtenservice (NewsService Journaline)
  • Zusatzinformationen (Intellitext)
  • Kurztexte (Dynamic Label)
  • Elektronischer Programmführer (EPG)

Lieferumfang

  • Stick
  • Antenne
  • Antennen-Adaptor(nicht enthalten in der Deutschlandradio Edition)
  • USB-Verlängerung(nicht enthalten in der Deutschlandradio Edition)
  • CD-ROM
  • Quick-Start-Manual
  • Service Card

Größe

  • 53 x 9 x 25 mm (Breite x Höhe x Tiefe)

Gewicht

  • 10 Gramm

Systemvoraussetzungen

Mehr Info über DAB Radio: http://www.youtube.com/user/TerraTecSmartFacts

NOXON MEDIA GmbH
Steyler Straße 121
D-41334 Nettetal
Germany

Tel. +49 (0) 2157 – 302 86 24

www.noxonmedia.com  homepage ist ungepflegt[13.05.2012, mkn]

TerraTec Electronic GmbH

DAB/DAB+ USB-Stick für den digitalen Radio-Empfang am PC

CD
TERRATEC
Deutschlandradio
K1
TT601654
NOXON
DAB

ftp://ftp.terratec.de † -> http://terratec.ultron.info/

Gewährleistung

Service und Support

Treiber  -> http://terratec.ultron.info/NOXON/NOXON_DAB_Stick/ 21.01.2019

  Rev. Version Ant Hardware VID PID DAB/DAB+ Player Treiber EAN-Code

NOXON DAB Stick 2   Teleskop-Antenne Realtek RTL2832U
Elonics E4000
0xCCD 0x00E0 DAB MediaPlayer




NOXON DAB Stick     Teleskop-Antenne   0xCCD 0x00B3 DAB MediaPlayer   4017273107745
NOXON DAB Stick DLR Version 1 K1b Magnetfuß-Antenne Realtek RTL2832U
Fitipower FC0013
0xCCD 0x00B4 Deutschlandradio DAB MediaPlayer, 4.0.091 86.001.0504.2011

4017273107776

NOXON DAB Stick DLR Version 1 K1 Magnetfuß-Antenne Realtek RTL2832U
Fitipower FC0013
0xCCD 0x00B4 Deutschlandradio DAB MediaPlayer, 4.0.086 86.001.0504.2011

4017273107776(?)

NOXON DAB Stick 1   Magnetfuß-Antenne Realtek RTL2832U
Fitipower FC0013
0xCCD 0x00B3 DAB MediaPlayer

Device ID: VID: Vendor ID PID: Product ID

Kennzeichnung CD


CD
TERRATEC
Deutschlandradio
K1
TT601654
NOXON
DAB

CD-ROM: DLR DAB Stick K1

>>CD HISTORY.TXT<<

"This file contains an overview of the changes from release to release of the "Software CD".
============================================================
Current CD Version (NOXON K1)
============================================================
------------------------------------------------------------
DRIVER VERSIONS
------------------------------------------------------------
NOXON DAB Stick.........................[--86.001.0504.2011]
------------------------------------------------------------
APPLICATION VERSIONS
------------------------------------------------------------
Deutschlandradio DAB MediaPlayer........[-----------4.0.091]
============================================================
------------------------------------------------------------
CHANGES OVERVIEW
------------------------------------------------------------
K1b
- Deutschlandradio DAB MediaPlayer v4.0.091
K1:
- Initial release
- Deutschlandradio DAB MediaPlayer v4.0.086
------------------------------------------------------------"

Installation

Windows 7 Prof 64 Bit

Ein Update des DAB MediaPlayer ist empfehlenswert, da neue Funktionen(Aufnahme) und Erweiterung des Frequenzbereiches(Scan L-Band abgefragt, Wirksamkeit für Rev. 1.0?).

Nutzung

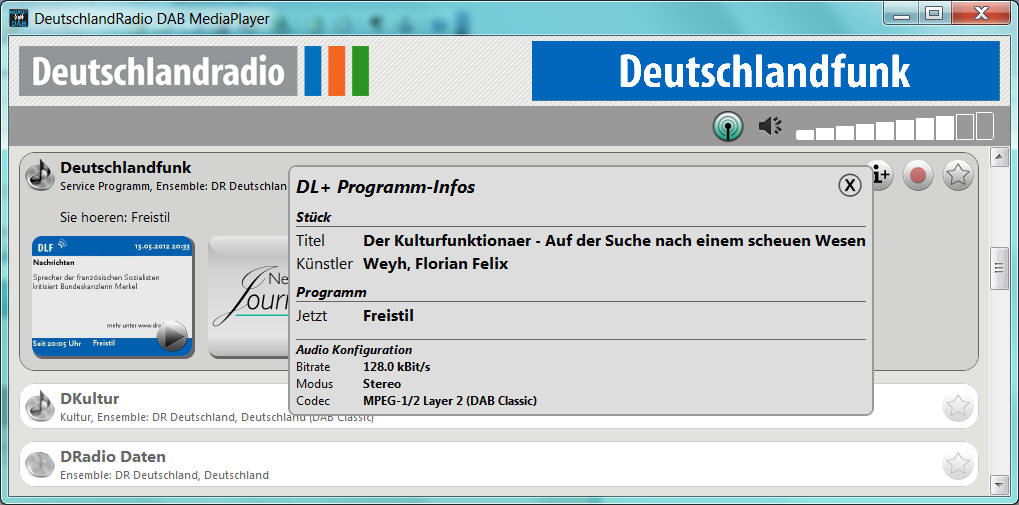

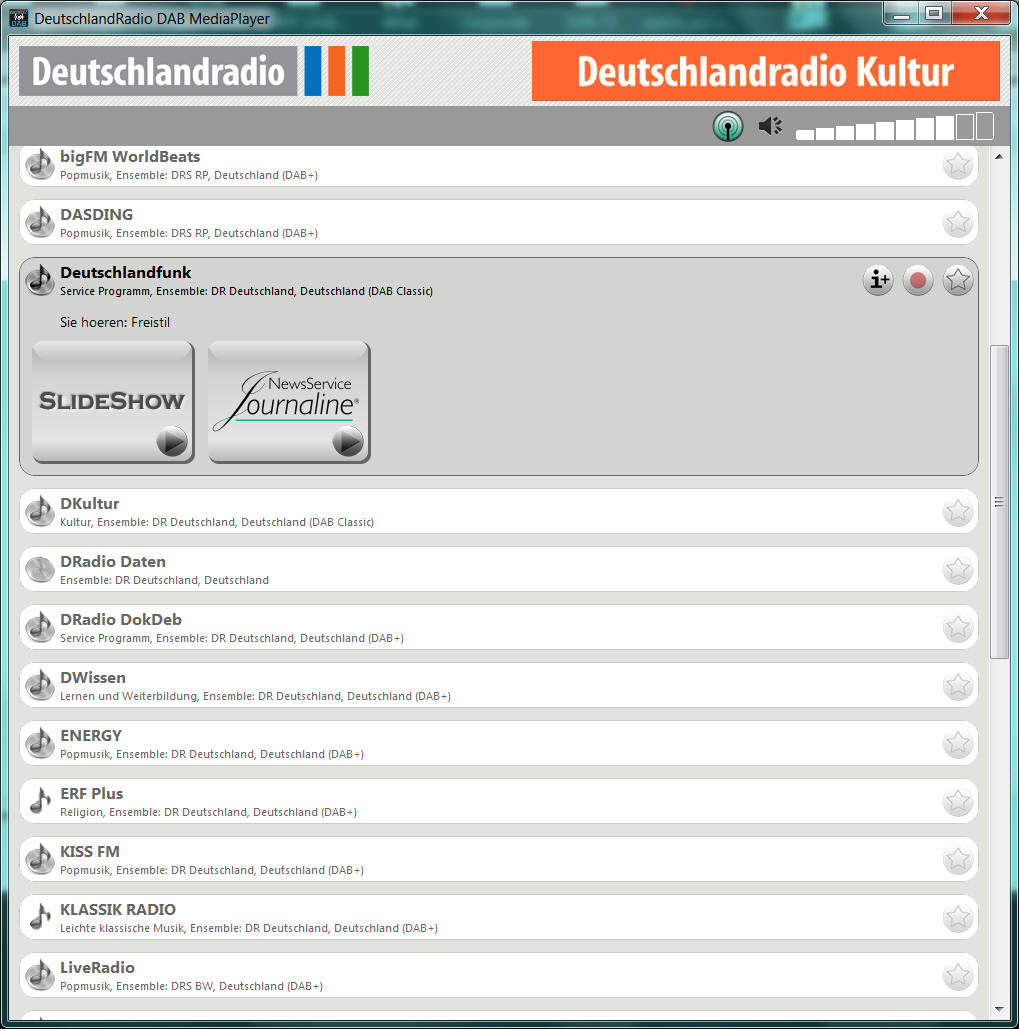

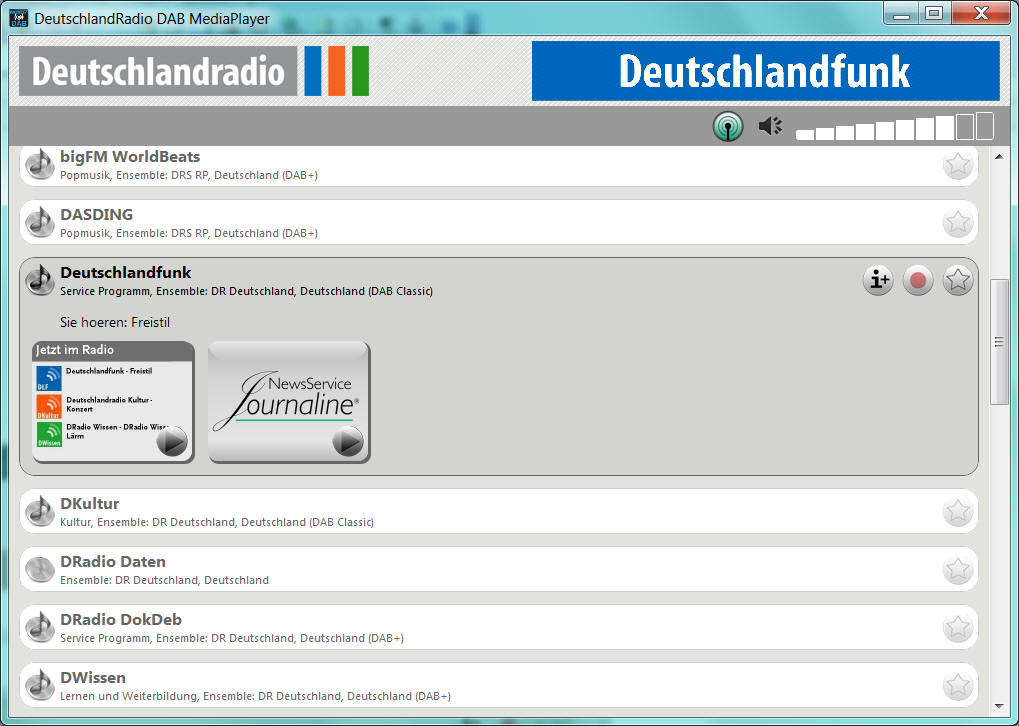

DeutschlandRadio DAB MediaPlayer



Slideshow

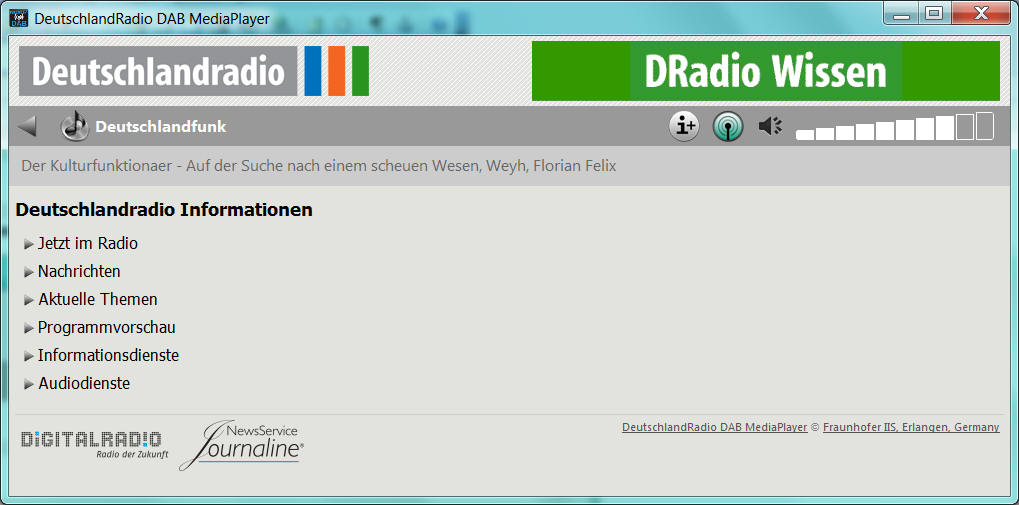

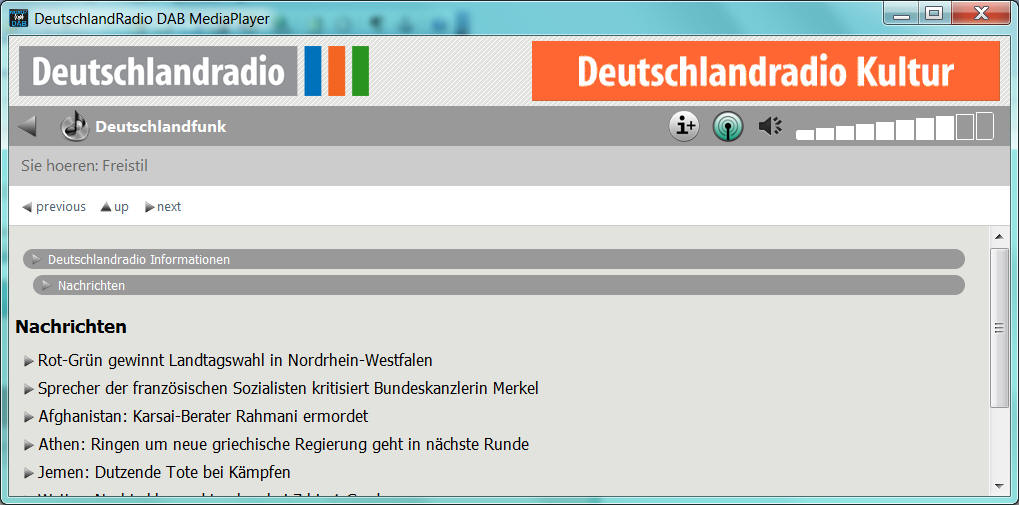

NewsService Journaline

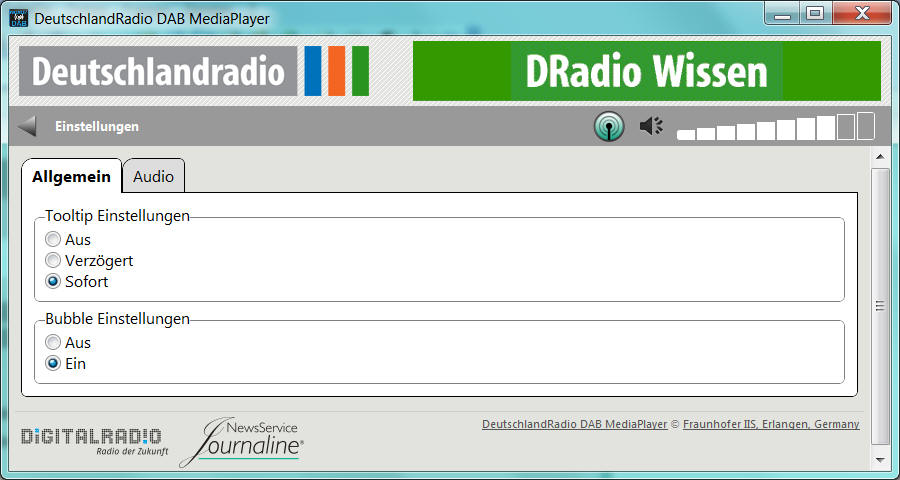

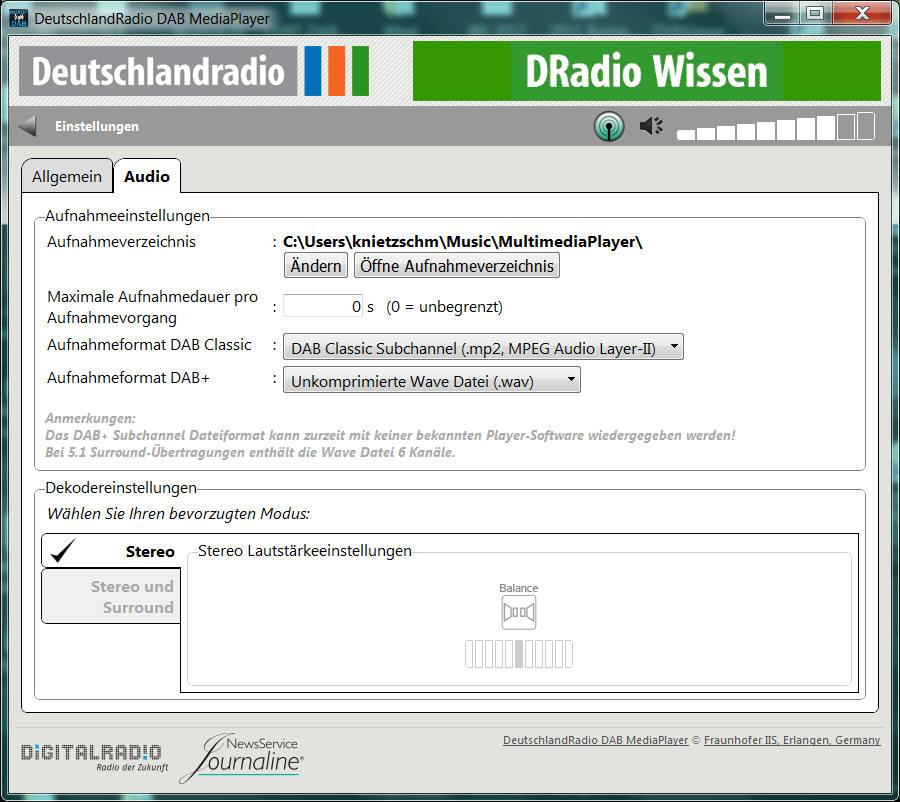

Einstellungen

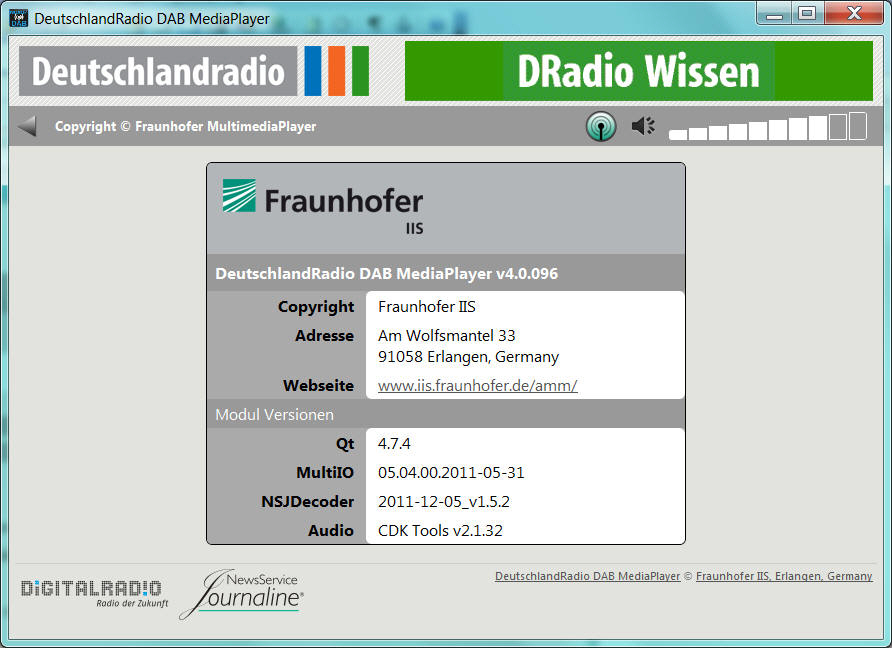

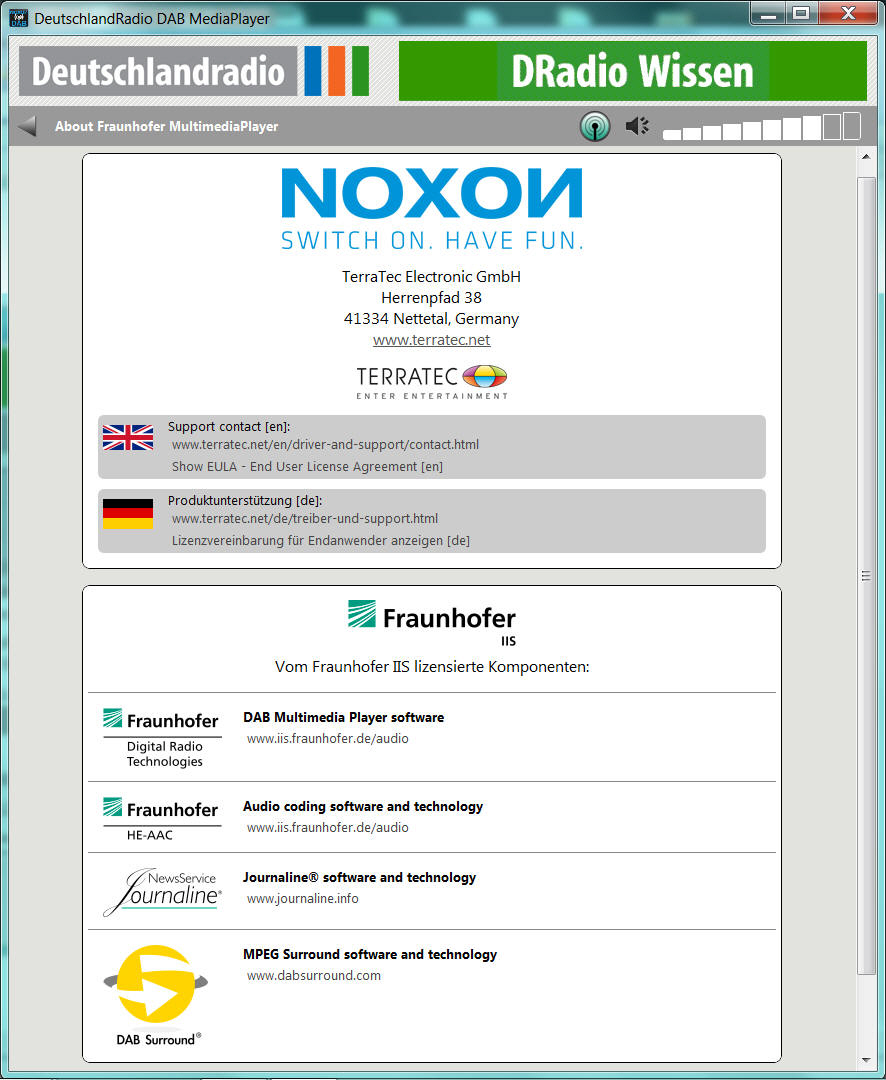

Über

Copyright



Update

MediaPlayer
Treiber

Linux site for TerraTec products

    NOXON Products

Product (status: 13.05.2012)

Hardware

VID

PID

Link

Information

All NOXON standalone products







Twonky
MediaTomb


(alternative UpnP Software for Linux)

NOXON DAB Stick

Realtek RTL2832U
Fitipower FC0013

0CCD 00B3



Kernel 3.0 and higher:
klick here

NOXON DAB Stick
(Rev.2)

Realtek RTL2832U
Elonics E4000

0CCD 00E0



Not supported yet.

Important Note: The above drivers for Linux are developed by third parties. TERRATEC Electronic GmbH can therefore not guarantee smooth operation and still does not provide technical support for these drivers. As the Linux community is very much alive, the Internet should provide you with a quick solution for every problem there is.

Disclaimer: We do not assume any legal liability for the content of websites linked with this site and we are not responsible for the content of the websites of such a Third Party.

Source: TerraTec NOXON Products



----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Frauenhofer Institut für Integrierte Schaltungen (ILS)

http://www.iis.fraunhofer.de/bf/amm/

Fraunhofer DAB/DRM MultimediaPlayer


Journaline – Fraunhofer Institute for Integrated Circuits EN DE

 http://www.iis.fraunhofer.de/bf/amm/produkte/digirundfunk/digirundf/journaline/index.jsp



Der Muxx Inspektor hilft bei der Auswertung der DAB.dat Datei.



CSV Export

Web Archive von DAB.dat Dateien unter http://dabdat.digiandi.de/

Version 1.2.3

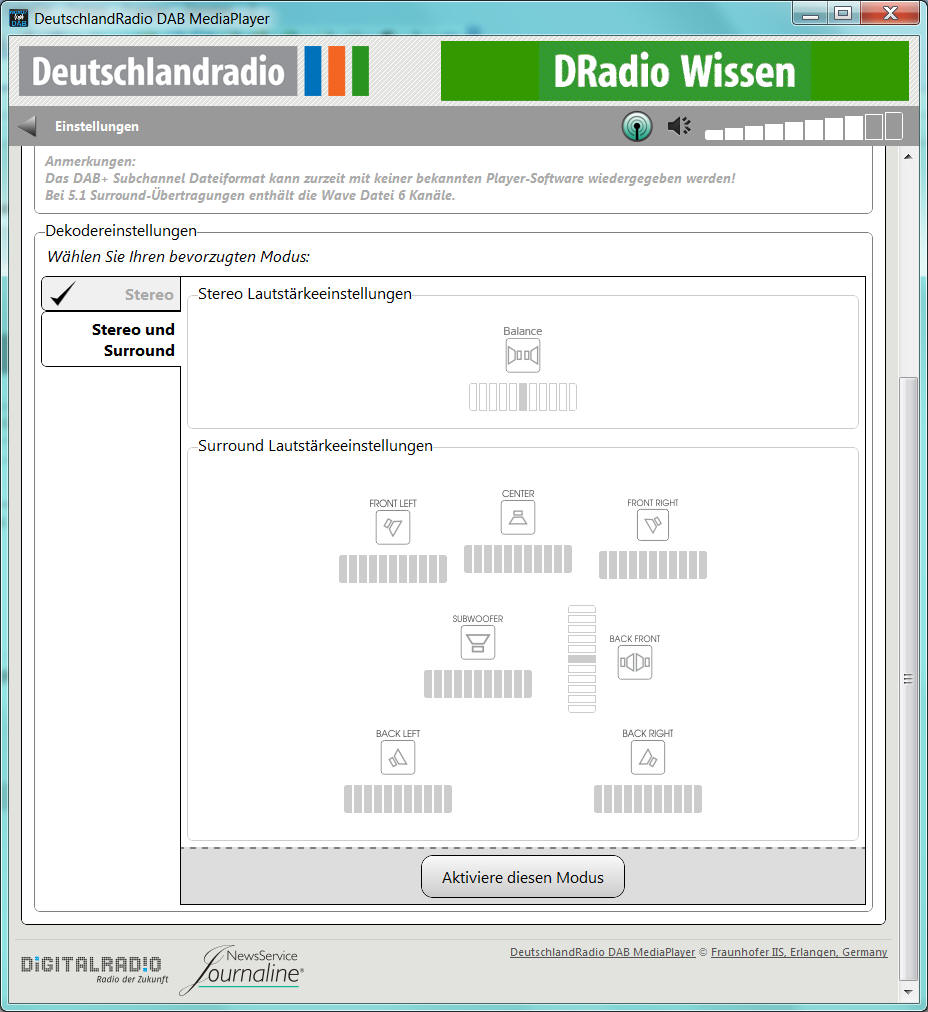

Surround-5.1 mit Noxon DAB-Stick

http://www.google.de/search?q=RTL2832U+pdf

http://wiki.spench.net/wiki/RTL2832U ---> RTL2832U based DVB-T USB dongles

http://openpli.org/forums/topic/20899-rtl2832u-chipset-support-proposal/

Foren

  http://www.dvbcube.org


RTL-SDR
https://groups.google.com/forum/#!forum/ultra-cheap-sdr



What is inside?

Burkhard Kainka --> 10.8.2011: Seit Anfang August: DAB+  zeigt u.a. das Innenleben des DAB Sticks
Die letzten Änderungen

http://www.steve-m.de/pictures/rtl-sdr/

NOXON DAB Stick Edition Deutschlandradio Rev.1

Main components of receiving system

- antenna
- Tuner
- Demodulator
- Crystal, reference oscillator
- USB interface
- computer(PC, laptop, netbook, tablet)
- operating system
- driver
- SW DAB MediaPlayer

RF Front End

Tuner Fitipower FC0013  fiticomm incorporated      Fitipower Technologies

 Supported standard and interface

 TV Standard FC0011/FC0012


EOL

FC0013


MP

FC0014

ES
2011 Q4 MP

DVB-T  X  X  X
DVB-C      X
DVB-S
ISDB_T 1SEG  X  X  X
ISDB_T FULL SEG  X  X  X
CTTB (DTMB)  X  X  X
CMMB  X  X  X
ATSC      X
NTSC      X
PAL      X
SECAM      X
DAB  X  X  X
DAB+  X  X  X
FM  X  X  X
GPS    X  X

 Interface FC0011/FC0012 FC0013 FC0014
I/Q output interface  X  X  X
Low IF interface      X

 Source: fiticomm
14th June 2012
 EOL
End of Life
 MP
 Mass Production


Tuner Elonics E4000
E4000 Product Brief
Elonics E4000 reference schematic   Elonics E4000 reference schematic
DAB+ and FM Radio USB Dongle Reference Design

Source: Elonics

Demodulator

REALTEK

RTL2832U DVB-T COFDM Demodulator + USB 2.0

  The RTL2832U is a high-performance DVB-T COFDM demodulator that supports a USB 2.0 interface.
The RTL2832U complies with NorDig Unified 1.0.3, D-Book 5.0, and EN300 744 (ETSI Specification).
It supports 2K or 8K mode with 6, 7, and 8 MHz bandwidth. Modulation parameters, e.g., code rate, and guard interval, are automatically detected.

The RTL2832U supports tuners at IF (Intermediate Frequency, 36.125MHz), low-IF (4.57MHz), or Zero-IF output using a 28.8MHz crystal, and includes FM/DAB/DAB+ Radio Support.
Embedded with an advanced ADC (Analog-to-Digital Converter), the RTL2832U features high stability in portable reception.

The state-of-the-art RTL2832U features Realtek proprietary algorithms (patent-pending), including superior channel estimation, co-channel interface rejection, long echo channel reception, and impulse noise cancellation, and provides an ideal solution for a wide range of applications for PC-TV, such as USB dongle and MiniCard/USB, and embedded system via USB interface.
General Description

Features
  COFDM complying with Nordig Unified 1.0.3, D-book 5.0, and ETSI 300-744
  Supports multiple IF frequencies (4.57MHz or 36.167MHz) and spectrum inversion
  Includes Radio Support (FM/DAB/DAB+)
  Includes ISDB-T(SBTVD-T) 1-Seg
  Supports Zero-IF input
  Single low-cost crystal for clock generation (±100ppm)
  Automatic transmission mode and guard interval detection
  Impulse noise cancellation circuits
  Automatic carrier recovery over a wide range offset (±800KHz)
  Superior performance with pre/post/long echo profiles
  Embedded adjacent and co-channel interference rejection circuit
  Delayed AGC with programmable Take-Over Point (TOP)
  7-bit ADC for RF signals level measurement
  Hardware MPEG-2 PID filters
  Infra-red port for remote control and wake-up, protocols supported are:
   Microsoft RC6 protocol
   NEC, Sony, SIRC, RC-5 protocol
  Eight general purpose I/O ports
  USB 2.0 Interface
   Supports USB Full/High speed
  Configurable vendor information via external EEPROM
  Passes USB-IF certification
  Signal 3.3V external power is required
  48-pin QFN (6x6 mm2) Green Package

Applications
  Portable DTV device
  USB dongle
  MiniCard

Source: REALTEK [14.05.2012]

Was fehlt oder könnte verbessert werden? [Reference NOXON DAB Stick Deutschlandradio, Rev. Stand: September 2011]

- Erweiterte technische Daten, wie Frequenzbereich, Empfindlichkeit, etc.
- Bedienungsanleitung auf CD-ROM oder als Print Out; zwischenzeitlich ist eine upgrade-würdige Bedienungsanleitung auf dem TerraTec-Server verfügbar
- Gemeinsame SW für DAB/DAB+, DVB-T, FM .......   und DRM+ Empfang
- MediaPlayer:
 - mehr Informationen über das empfangene Signal, wie Frequenz
- verbesserte Anzeige der RF Signal-Stärke, Nutzbarkeit für Optimierung der Antennenpositionierung



Empfangsverbesserung
- Empfangsantenne, sollte für den Empfangsbereich ausgelegt sein, wurde eventuell durch die nunmehr gelieferte Teleskop-Antenne gelöst(Länge?)
- Strahlungsleistung des Sender --> Sendernetzbetreiber, Netzwerkplannung
- Entfernung zum nächsten Senderstandort

Alternative Produkte

TERRATEC ran - T Stick+                       ermöglicht DVB-T und DAB/DAB+ - Empfang
TREKSTOR DVB-T Stick Terres 2.0         DVB-T, DAB/DAB+ und FM, Fernbedienung



Alternative Nutzung der Hardware

- NOXON DAB Stick Rev.1 Edition Deutschlandradio
- Device-ID: Vendor-ID 0x0CCD, Product ID 0x00B4

- DVB-T Empfang
- FM Empfang
- DRM+ Empfang
- Nutzung als SDR

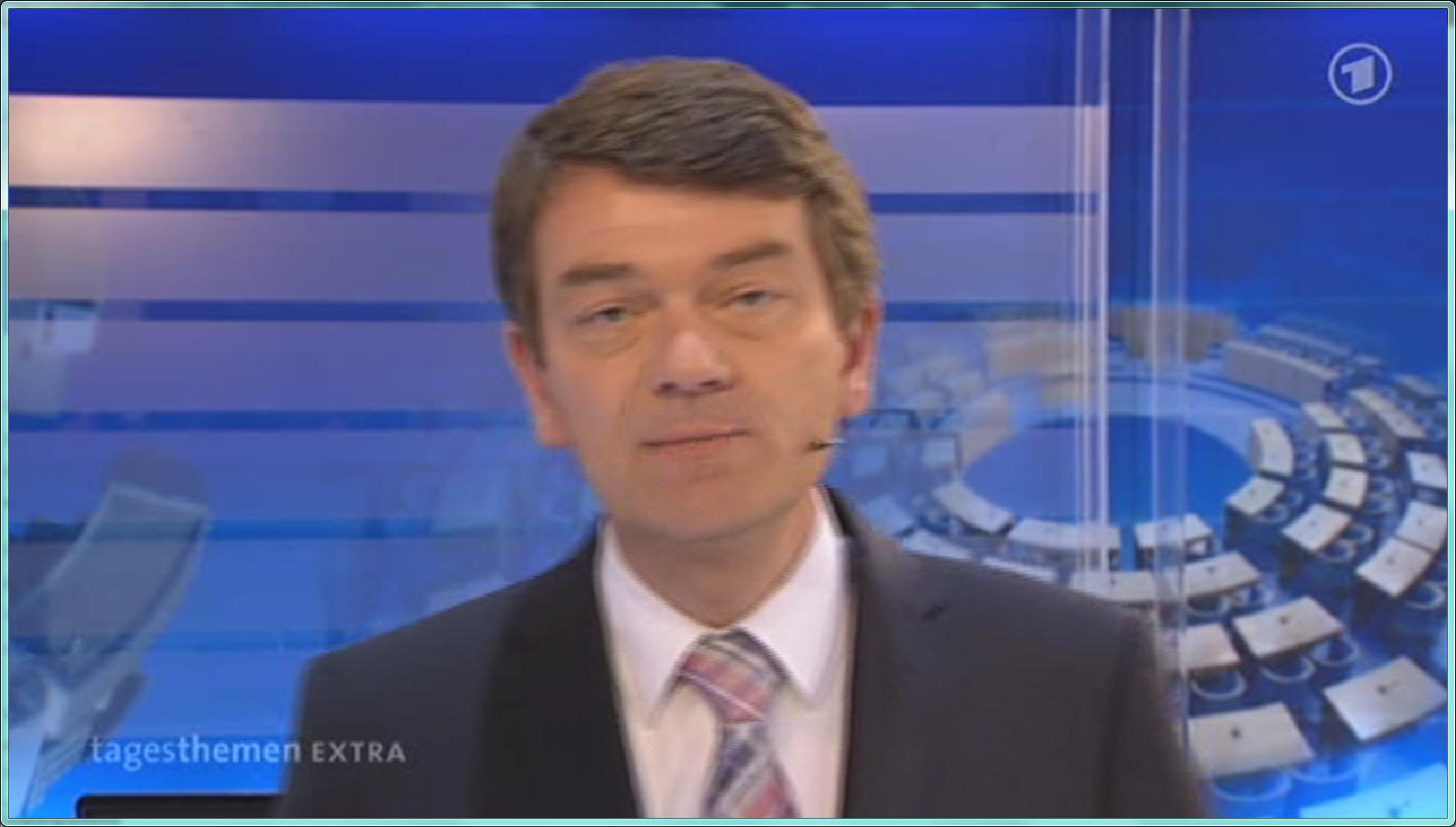

DVB-T Empfang

Der vorhandene Cinergy Piranha von TERRATEC kann nicht mehr unter Windows 7 Prof. 64 bit ,wegen fehlenden Treibers, genutzt werden.

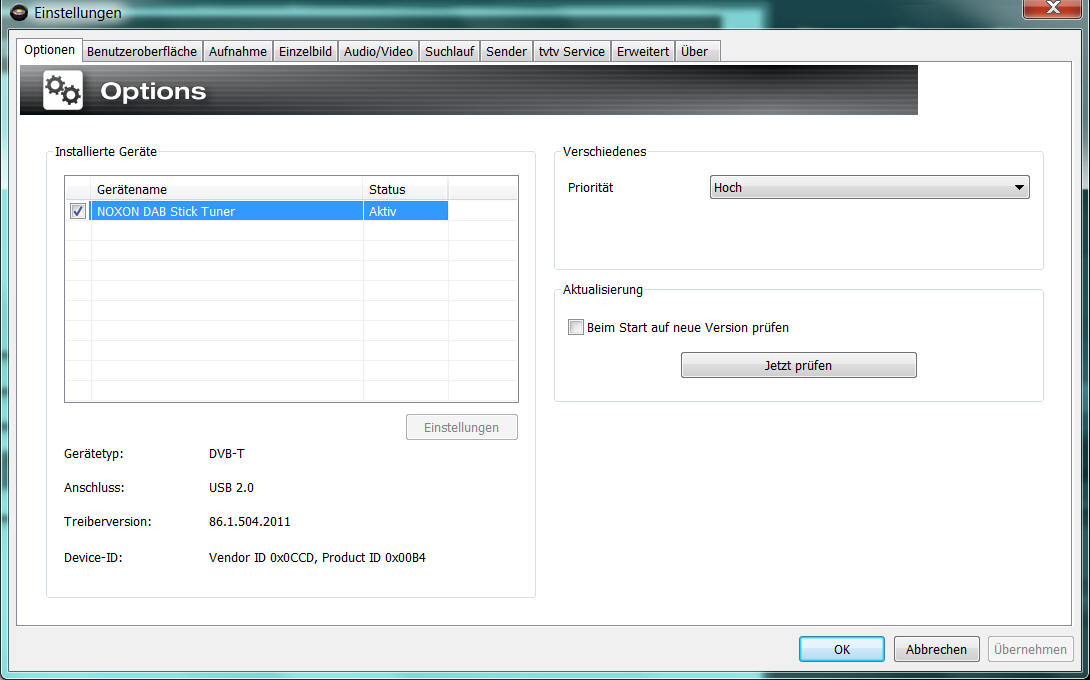

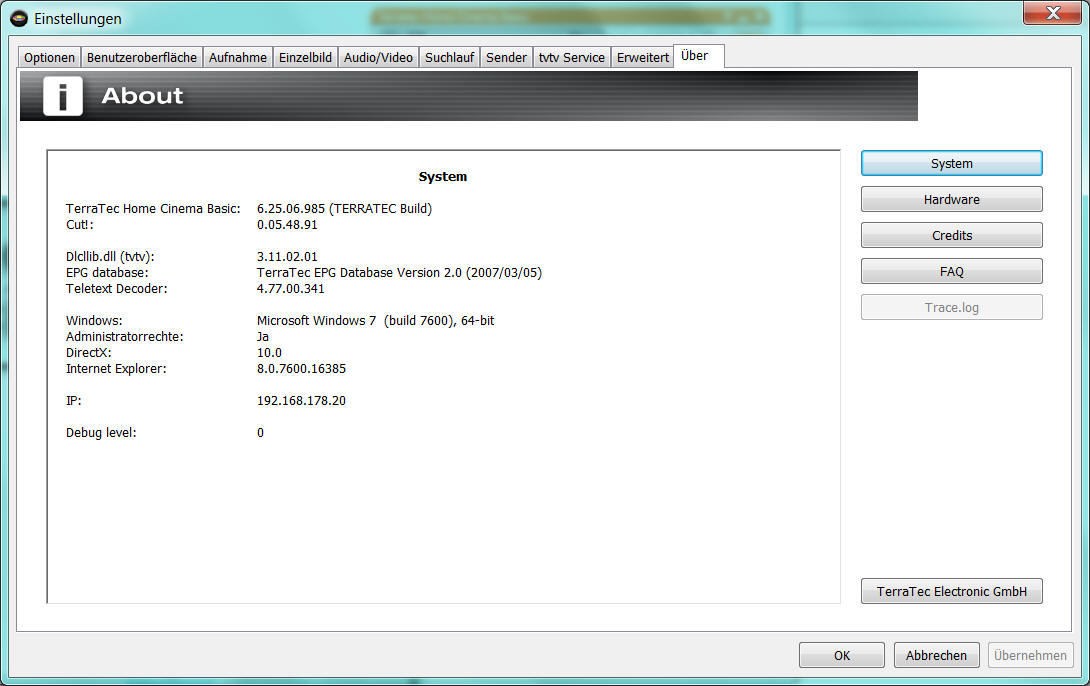

Die installierte TerraTec Home Cinema Software erkennt den Stick und ermöglicht DVB-T-Empfang.

Bitte die Treiberversion beachten! ---> 86.1.504.2011, nach einem Update des Treibers ist kein TV-Empfang mehr möglich.
NOXON_DAB_Stick_Drv_Setup_86.001.0930.2011_XP_Vista_7.exe -->  xxx.inf

"TERRATEC NOXON DAB Stick
; Driver Install Script for Windows XP/Vista/7 (64 bit)
; Copyright (c) 2011, TERRATEC Electronic GmbH
;------------------------------------------------------------------------------
; History:
;------------------------------------------------------------------------------
; 19-Mar-10 KJ 1st version
; 24-Mar-10 KJ template code added
; 08-Jun-10 KJ new version 474MHz fix
; 04-Apr-11 KJ general driver update
; 19-Mai-11 KJ general driver update
; 27-Jun-11 KJ added OEM PID's
; 22-Sep-11 KJ added more OEM PID's
; 04-Okt-11 KJ disabled directshow
..........."

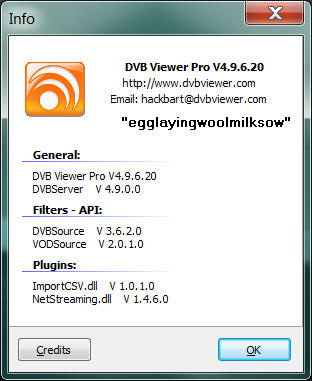

DVB Viewer Pro

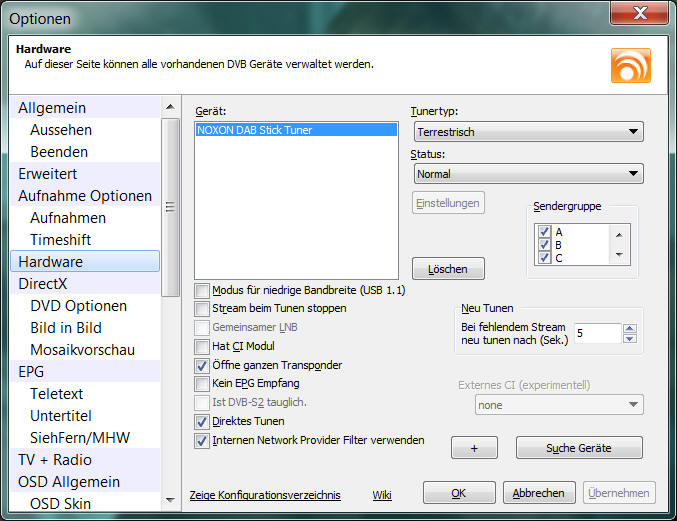

DVB Viewer Pro erkennt den Stick und ermöglicht den DVB-T Empfang.

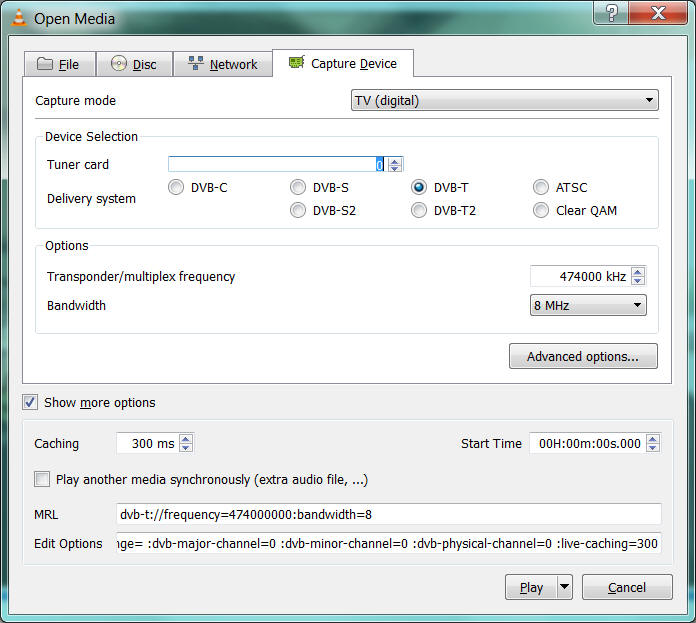

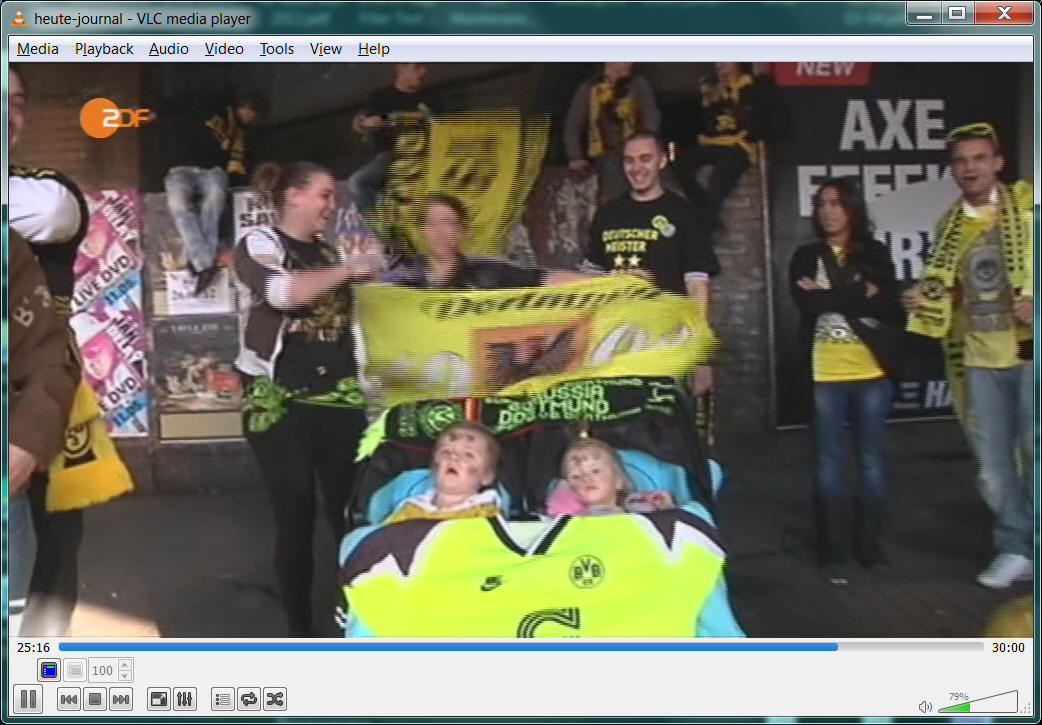

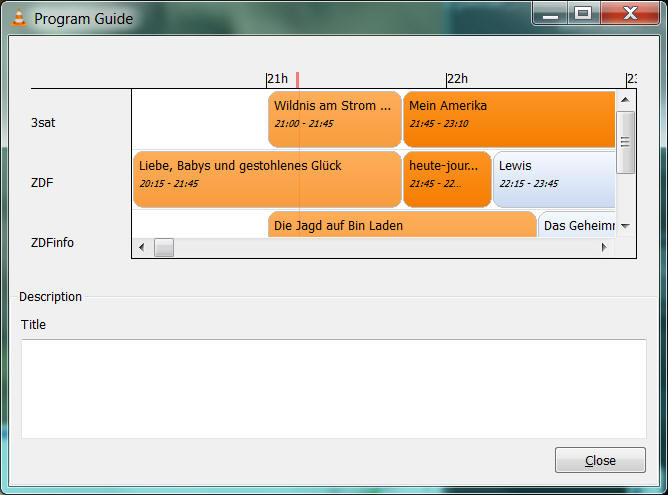

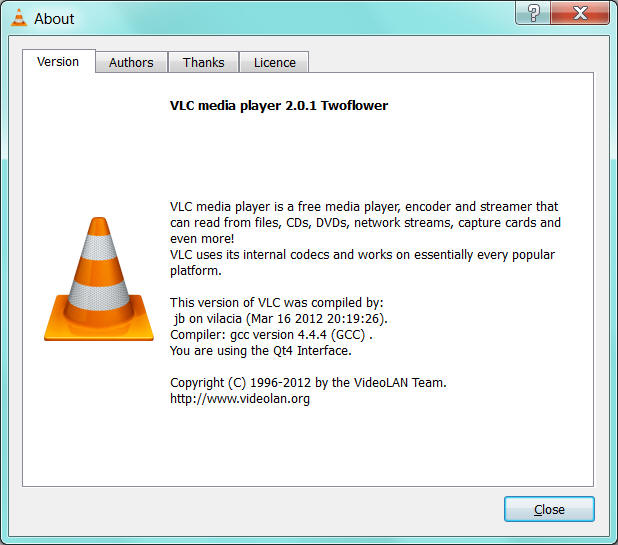

VLC Media Player

DVB-T Empfang wird ermöglicht.

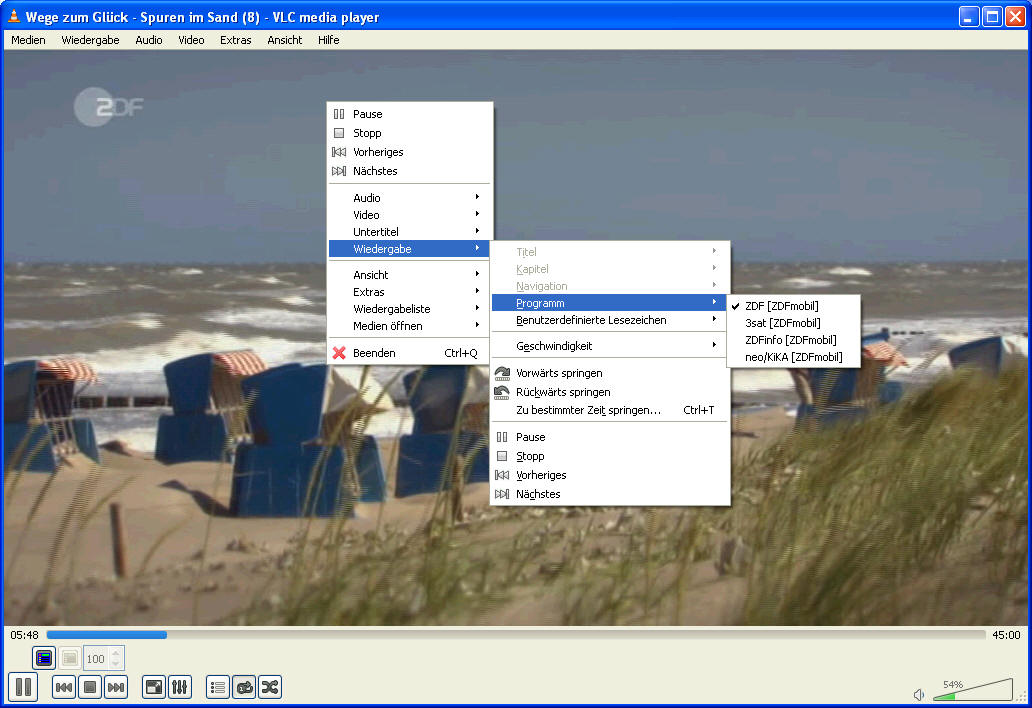

Auswahl der Service innerhalb eines Multiplexes, TS.

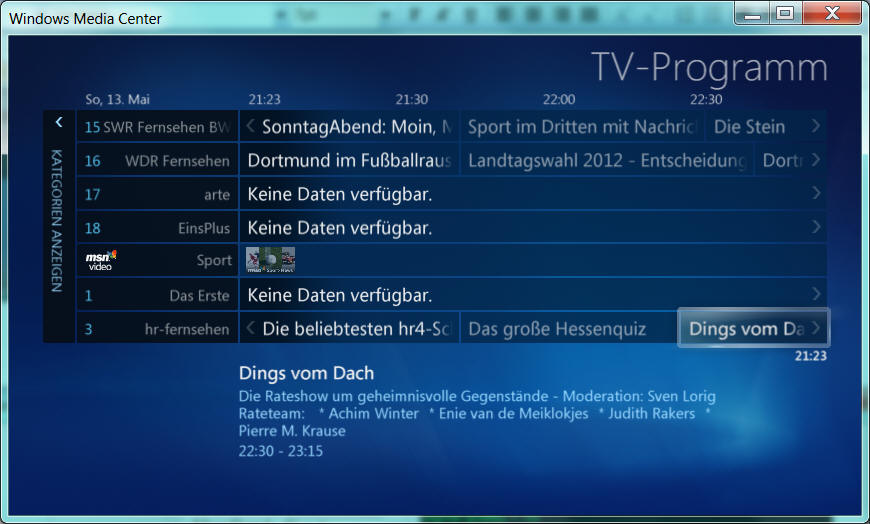

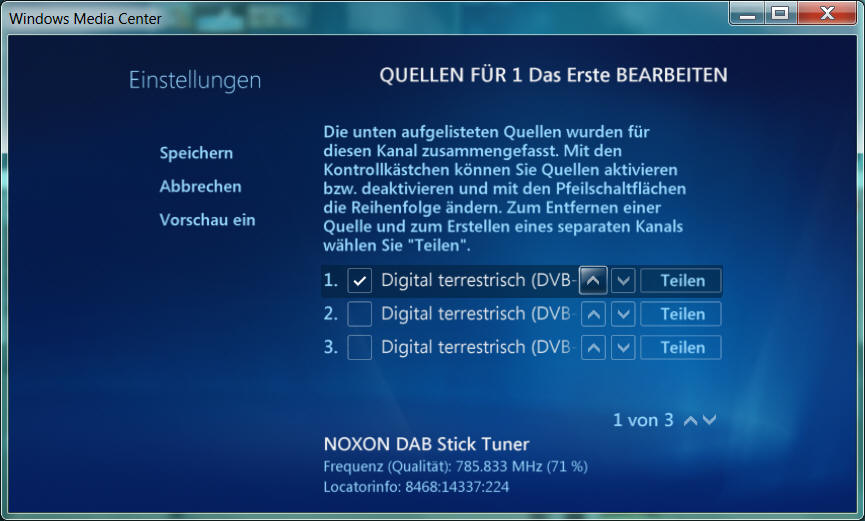

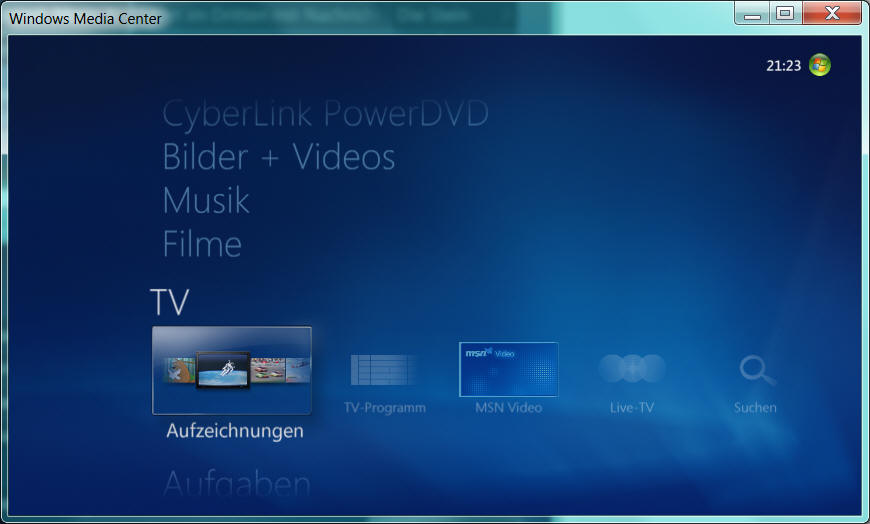

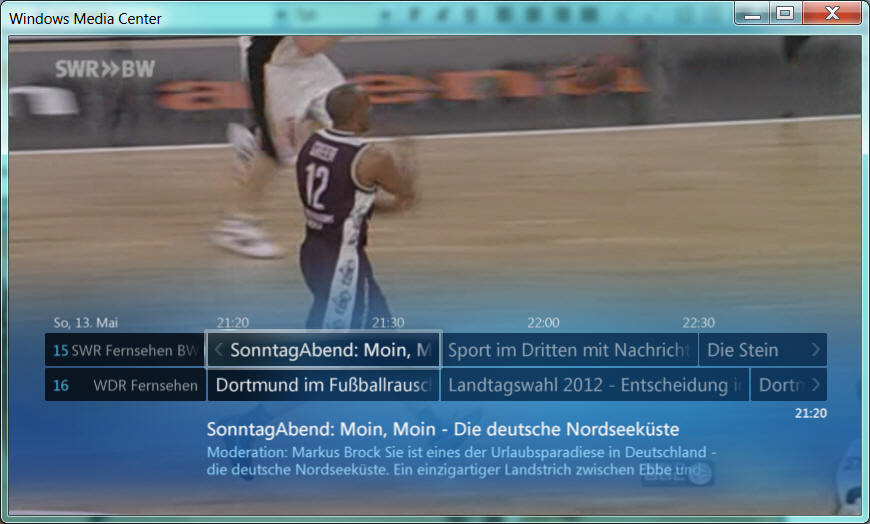

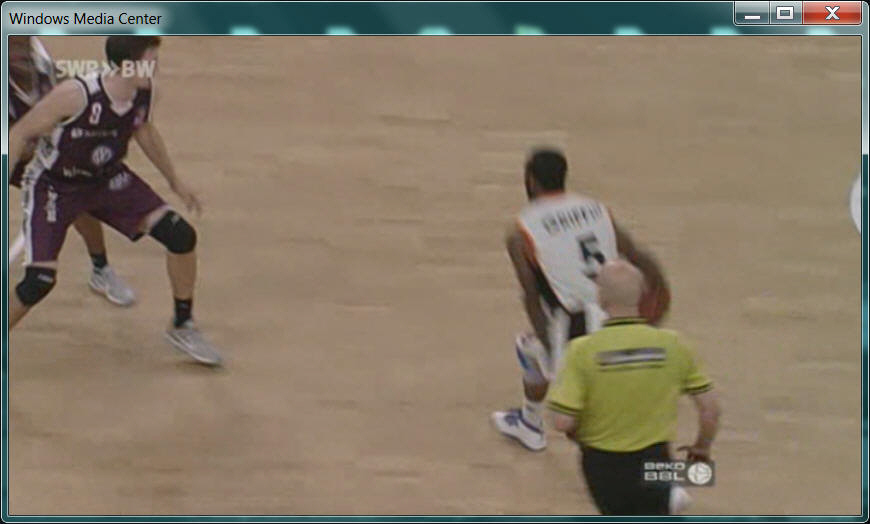

Windows Media Center

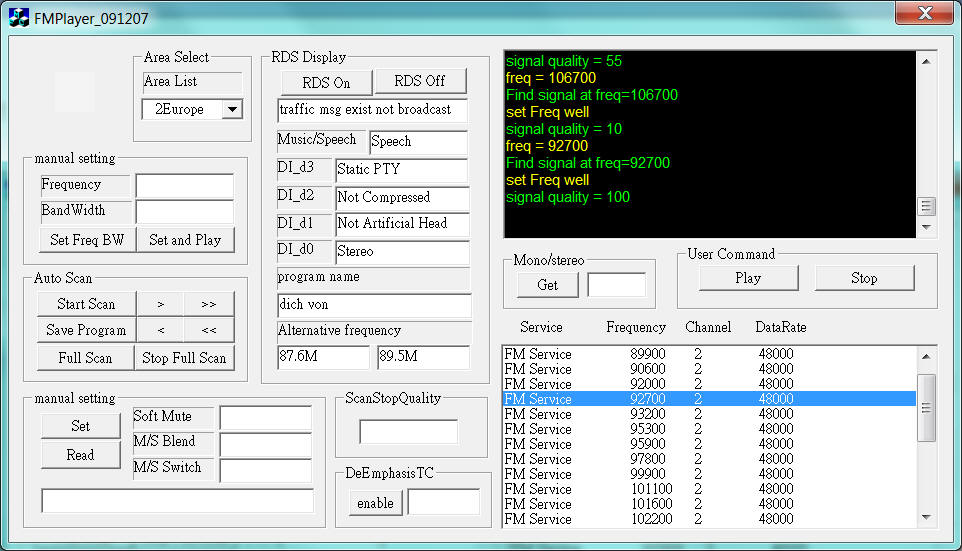

FM Empfang

Mit jedem Start ist ein erneuter Scan nötig.

--------------------------------------

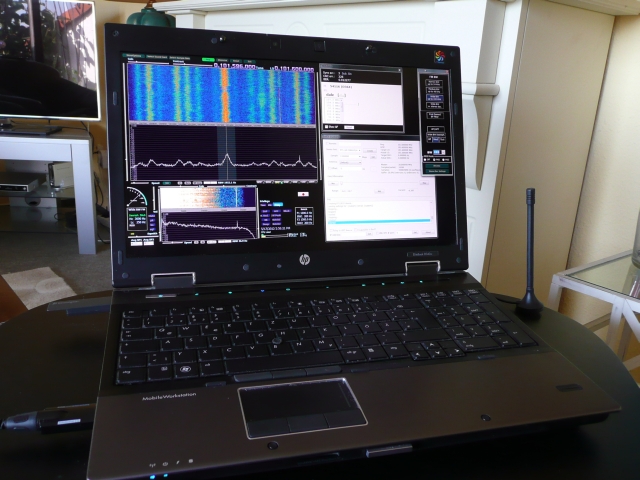

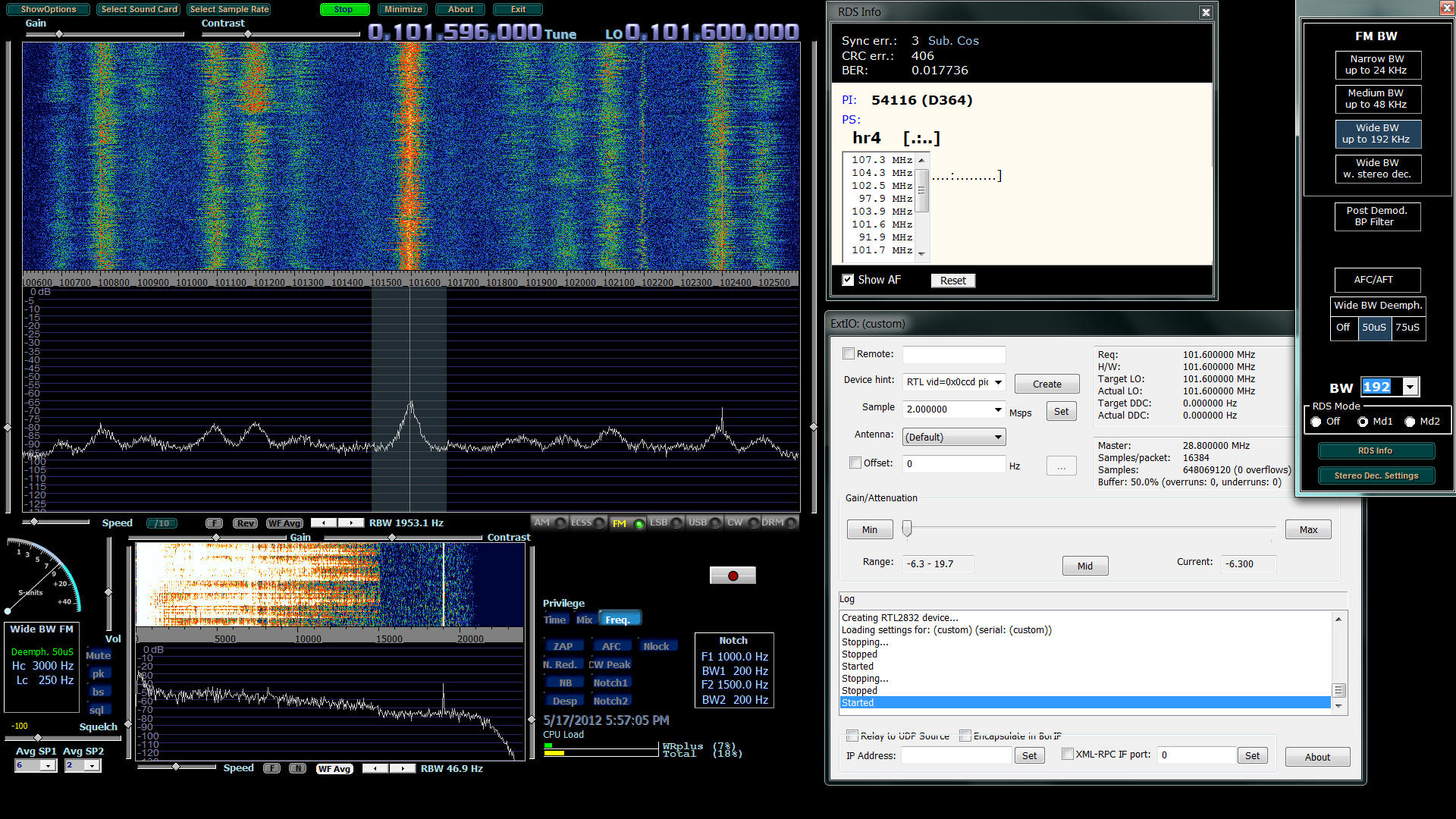

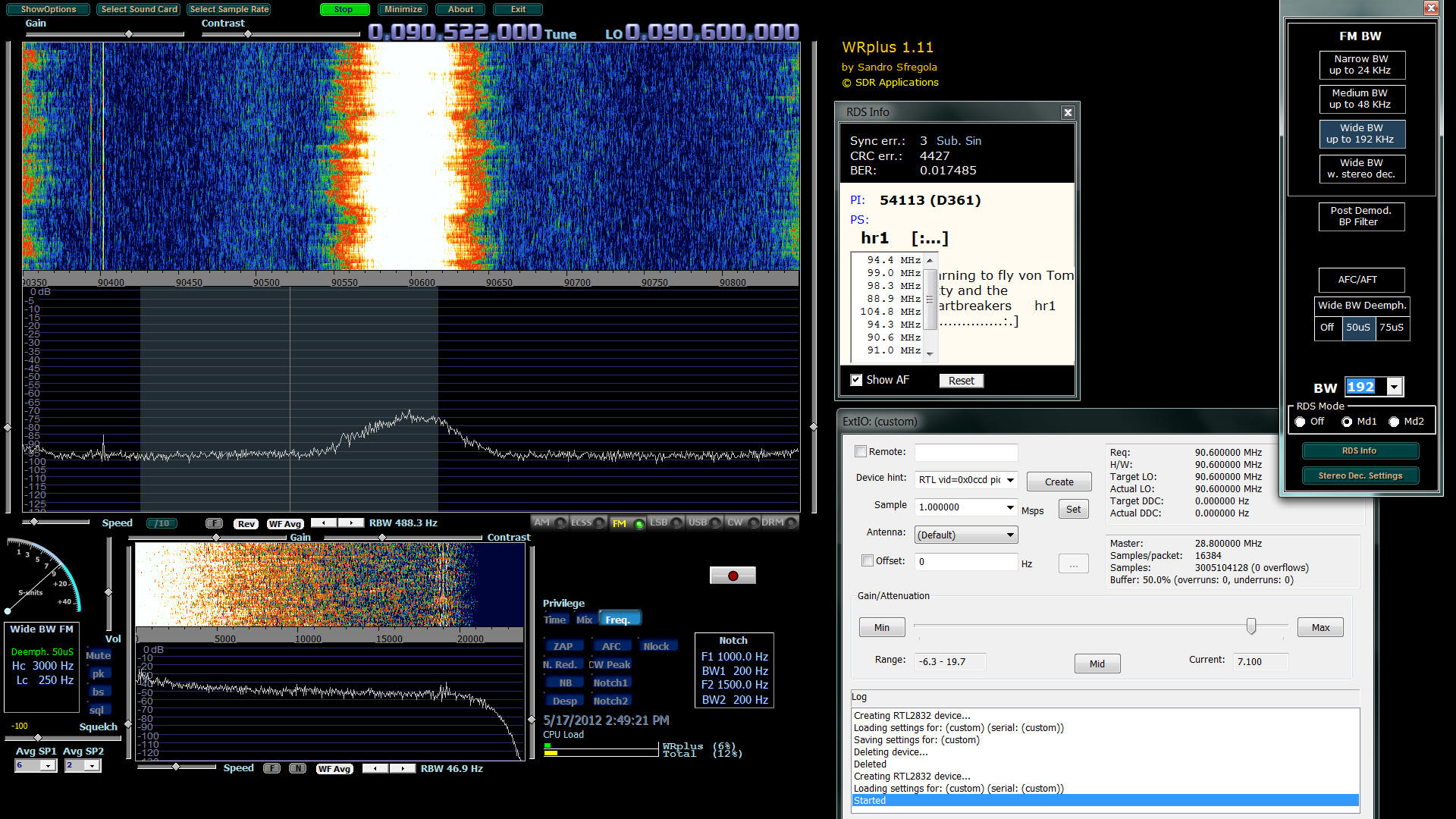

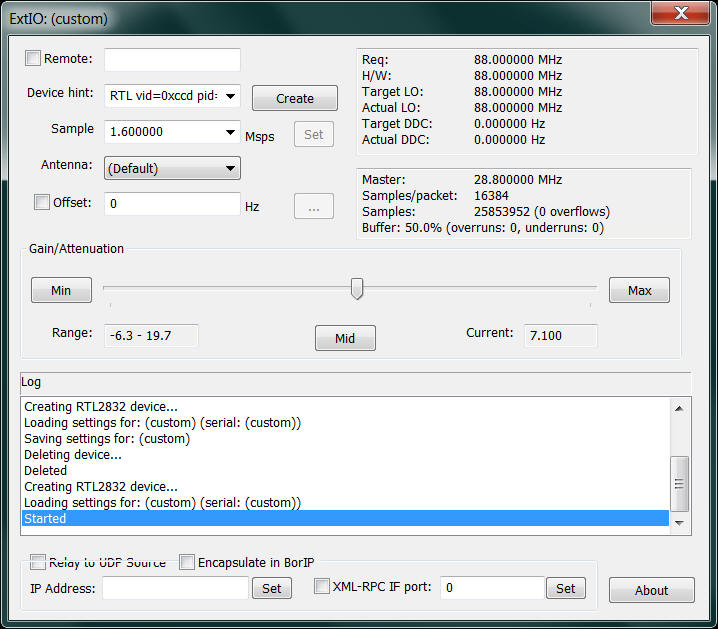

FM Radioempfang kann auch mit WRplus 1.1 realisiert werden.


WRplus FM wide band, RDS, URSP





Damit der Stick erkannt wird ist unter Device hint: RTL vid=0x0CCD pid=0x00B4  einzugeben(Deutschlandradio NOXON DAB Stick).
Für einen anderen NOXON DAB Stick ist die entsprechende  Product ID  zu verwenden.

"; TERRATEC NOXON DAB Stick
; Driver Install Script for Windows XP/Vista/7 (64 bit)
; Copyright (c) 2006-11, TERRATEC Electronic GmbH

......

DriverVer = 05/17/2011,86.001.0504.2011
[DeviceList.NTamd64]
%DABStick.DeviceDesc%=Cinergy, USB\VID_0CCD&PID_00B3
%Deutschlandradio.DeviceDesc%=Cinergy, USB\VID_0CCD&PID_00B4
%RadioEnergy.DeviceDesc%=Cinergy, USB\VID_0CCD&PID_00B5
....."

"........
DriverVer = 09/30/2011,86.001.0930.2011

[DeviceList.NTamd64]
%DABStick.DeviceDesc%=Cinergy, USB\VID_0CCD&PID_00B3
%Deutschlandradio.DeviceDesc%=Cinergy, USB\VID_0CCD&PID_00B4
%Fraunhofer.DeviceDesc%=Cinergy, USB\VID_0CCD&PID_00C6
%MediaBroadcast.DeviceDesc%=Cinergy, USB\VID_0CCD&PID_00B7

....."

Source: Terratec

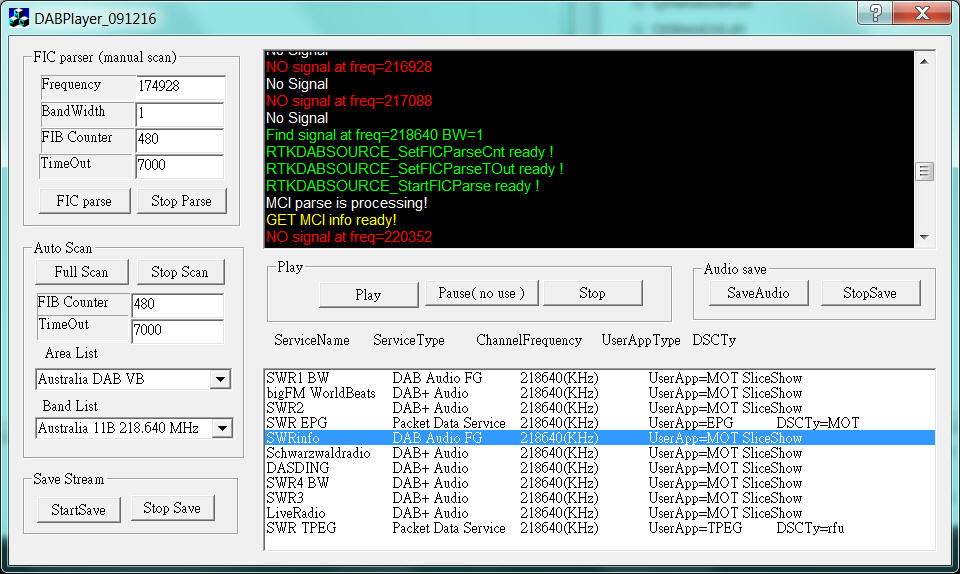

Alternative DAB/DAB+ MediaPlayer

VHF Band III is scanned, only DAB Audio is demodulated, no DAB+ or MOT support

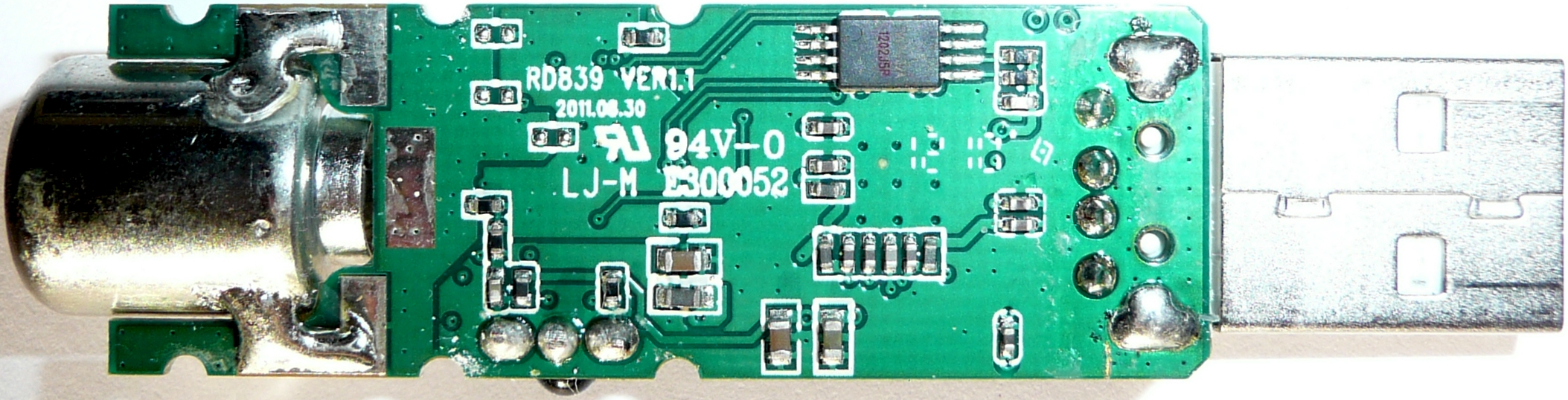

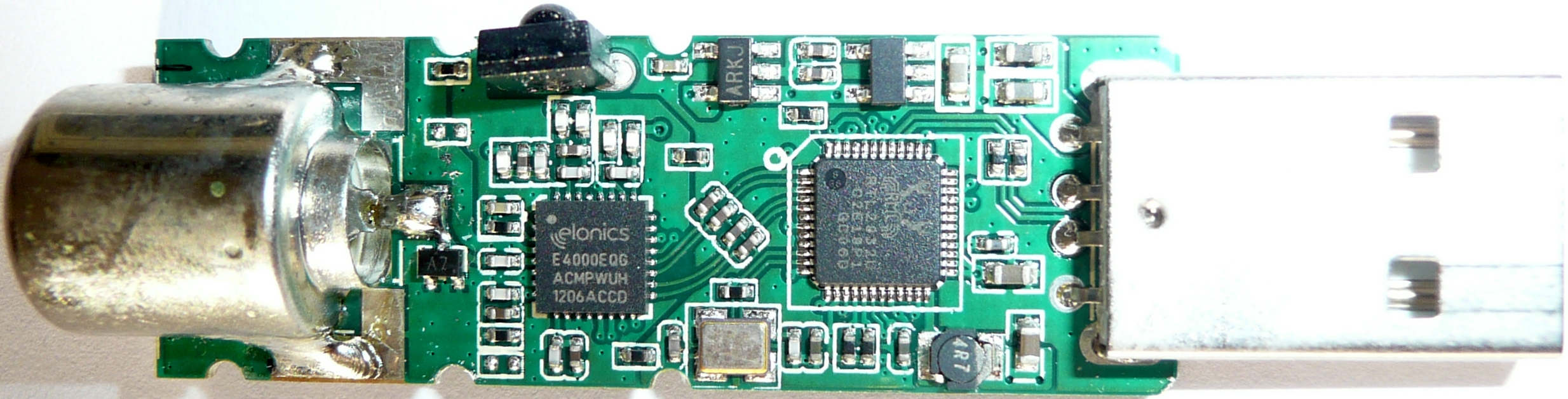

TREKSTOR DVB-T Stick Terres 2.0

TREKSTOR DVB-T Stick Terres 2.0         DVB-T, DAB/DAB+ und FM

MediaMarkt/Saturn

Juni 2012/August 2012

19.99 Euro/19.98 Euro

Kennzeichnung auf Verpackung
GB-DVBTST-20-V1-10-120302
Desined  & Engineered by TrekStor Germany
Made in China

Lieferumfang

- TrekStor DVB-T Stick Terres 2.0
- Magnetfußantenne
- Fernbedienung
- 1* Batterie CR2025
- Bedienungsanleitung
- Software-CD
 - ArcSoft ToatalMedia
 - D.Radio
 - Driver

System Requirements
- OS: Microsoft Windows XP, Vista, 7
- CPU: 2 GHz P4; 1.6 GHz Atom/Centrion
- RAM: 1 GB (recommended)
- Graphic card: Support for DirectX 9.0c
- Sound card
- Free USB 2.0 port
- Windows Media Player 9

Model-No.: DVBTST2-a

HW Inside
- RF Tuner E4000
- Demodulator RTL2832U





ExtIO: Device Hint: "RTL vid=0x1f4d pid=0xc803 tuner=e4k"

Ruhestrom: ca. 9 mA
Betriebsstrom: ca.180 mA mit Sharp#



DVB-T Stick Terres 2.0, Downloads  28.01.2019

 - Datenblatt

 - Bedienungsanleitung

 - DVB-T Stick Terres - Bedienungsanleitung der Total Media Software  DE

 - Treiber

 - CD





SDR Software Defined Radio

Realtek RTL2832U Based Software Defined Radio and more



DigitalRadio

Digitalradio Plattform

DAB/DAB+ Aussendungen stören den Empfang der nanaloge Kabel-TV-Netzwerke!

Es ist nicht immer das Schirmungsmaß des Kabels zwischen CATV-Dose und Fernseher. es gibt auch die direkte Einstrahlung in den Empfänger.
Und eigentlich sollte man den Frequenzbereich räumen bevor eine neue, digitale Modulation eingeführt wird, welche mit genutzten analogen Empfangsgeräten oder anderen inkompatibel ist.


Verbreitungswege für Rundfunk(Hörfunk und Fernsehen)

Terrestrial Broadcasting(Rundfunk) Standards(excluded analogue TV standards)
      Band Analog Mod. Digital Mod.
    Radio LW, MW, SW AM DRM(DRM30)
    Radio 64-108 MHz FM DRM+, HD-Radio
    Radio 174-240 MHz --- DAB, DAB+
    Radio 174-240 MHz --- DRM+
    Radio/TV 174-240 MHz --- T-DMB
    TV 174-240MHz --- DVB-T/T2, DVB-T2 Lite
    TV 470-862 MHz --- DVB-T/T2, DVB-T2 Lite
    TV 470-862 MHz --- CMMB
    TV 470-862 MHz --- D-TMB
    TV 470-862 MHz --- ISDB-T, ISDB-Tb
    TV 470-862 MHz --- DVB-H
    Radio 1452-1492 MHz --- DAB
    Radio/TV 1452-1492 MHz --- T-DMB
    TV 1672-1678 MHz --- DVB-H(DVB-SH)
    TV 470-862 MHz --- MediaFLO
    TV 1452-1492 MHz --- MediaFLO

  • [To do: add CATV]

--> GPS L1 band (1575MHz)

Hat DAB+ eine Zukunft?

Digital Audio Broadcast - Chance für die Zukunft des Hörfunks in Deutschland 24. Januar 2011


Erfüllen andere Technologien die Anforderungen einer gemeinsamen Hörfunk- und Fernseh-Übertragung?
Fixed(indoor, outdoor), portable and mobile reception by using one transmission channel
DVB-T2/DVB-T2-Lite --> MPLP

Was wird mit unseren alten analogen Radio?

Nun, vom altem Auto, nicht historischem, trennt man(n) sich leichter.   ;-)

Sind die AM-Bereiche bald nutzlos?
Wer ist am Frequenzspektrum interessiert?

Zukünftige Nutzung der Frequenzbereiche in Deutschland?

Rettet unsere Radios / Rettet das Kulturgut Radio   -> http://www.welt-der-alten-radios.de/impressum-rettet-467.html



OK, aber Kulturgut spiegelt auch Zeitgeist, Stand der Technik, State of Art und Nachhaltigkeit wieder....





Updated on 28. Januar 2019.
