mRS miniVNA

[15.11.2013, mkn]

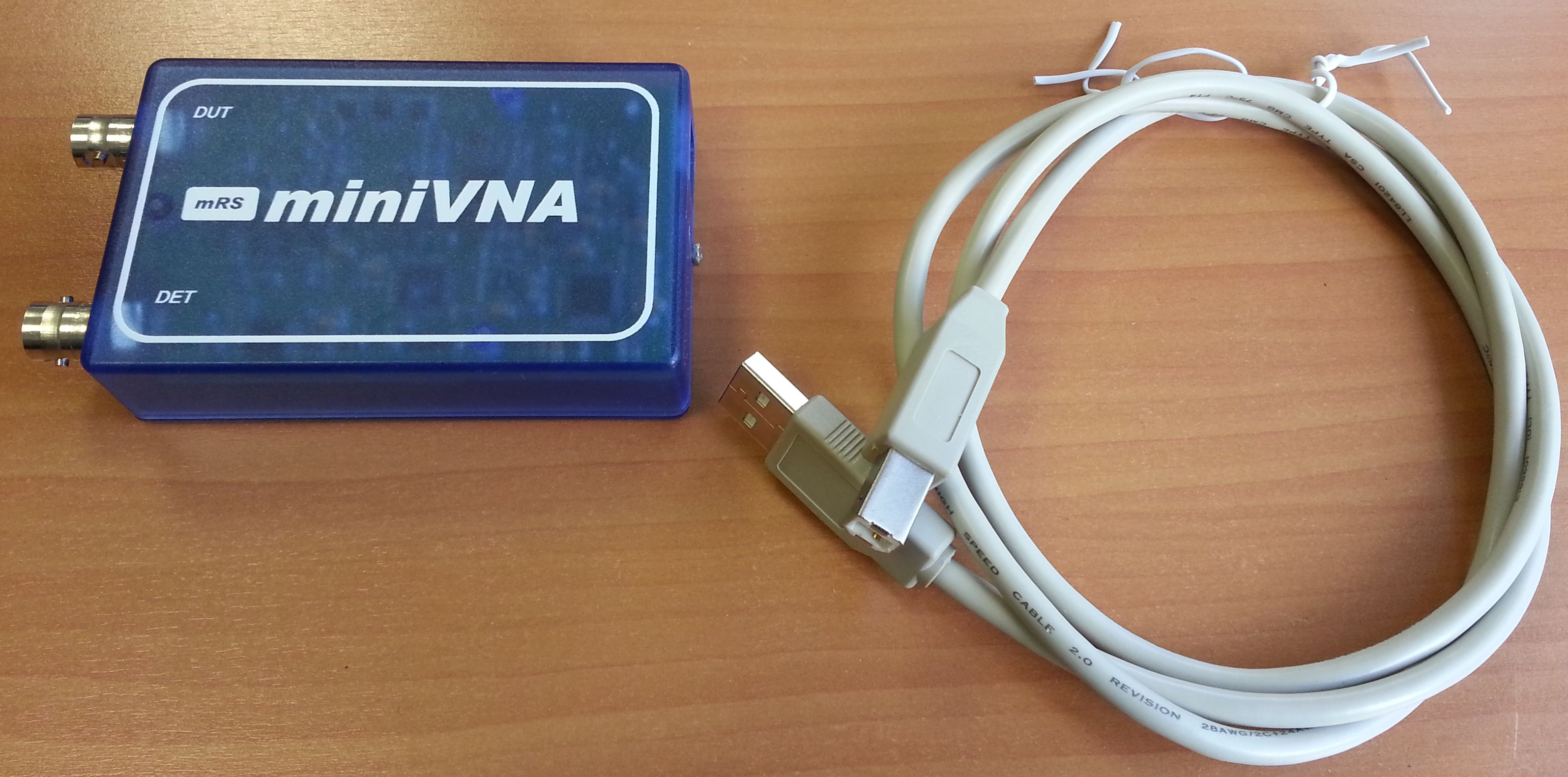

mRS mini Radio Solutions
miniVNA - HF & VHF Antenna Analyzer     Manual V2.24 by W4RT Covering 0.1 to 180 MHz
--> WiMo Mini-VNA PRO BT Antennenanalysator mit Bluetooth, aktuelle Version  ---> MiniVNA Pro BT Extender
http://www.ssbusa.com/minivna.html SSB Electronis USA
Zplots    Impedance Plots using Excel Charts


User Manual DE by DC1DV

  Reviews


www.funkamateur.de/tl_files/downloads/hefte/2007/DL5MEA_MiniVNA_Erg.pdf

http://www.ok1cjb.cz/pdf/test_miniVNA_amaterske-radio-CZ_10_07.pdf



eHam.net    miniVNA 0.1-180Mhz

Le Mini VNA  [FR] by F6CRP
  Installation
  Windows XP miniVNA V.2.3 OK
Windows 7 Prof SP1, 64 Bit OS miniVNA V.2.3 OK, miniVNA V.2.3.3 OK, miniVNA V.2.3.xxx BETA ??? Probleme ???

  Error Meassage

Software
  miniVNA V.2.3 -> http://599.cz/download.php?sekce=22 [nicht getestet, 03.9.2018, mkn]

Treiber
  http://www.ftdichip.com/Drivers/VCP.htm                   ---> "Virtual COM port (VCP) drivers cause the USB device to appear as an additional COM port available to the PC.
Application software can access the USB device in the same way as it would access a standard COM port."
Alternative Software
  DL2SBA  -> vna/J software vna/J - Installationsanleitung für Windows - V 2.8.x          User Guide
miniVNA   PA7N    ---> miniVAN
  miniVNA Signal-Generator / VFO-software   by N4SPP

  User Groups
   YAHOO Mini VNA Yahoo group   Hardware, Software, Anwendungen, sehr informativ

Hardware Issues

Kontaktprobleme mancher Stecker mit DUT BNC-Buchse

Hardware
Extender for the MiniVNA   by LA9TPA
Usage
   Erste Schritte

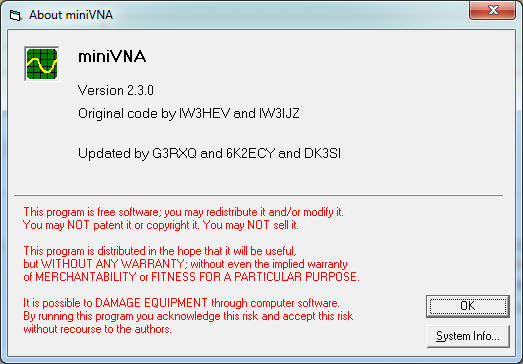

Verwendete Version miniVNA V 2.3.0 About

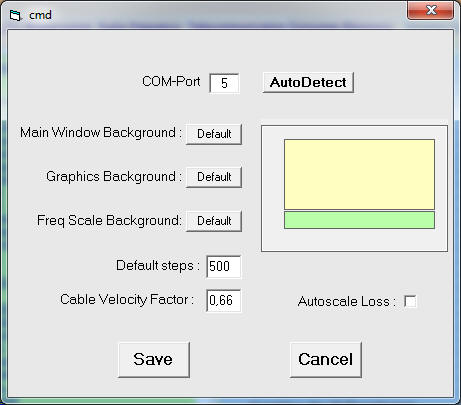

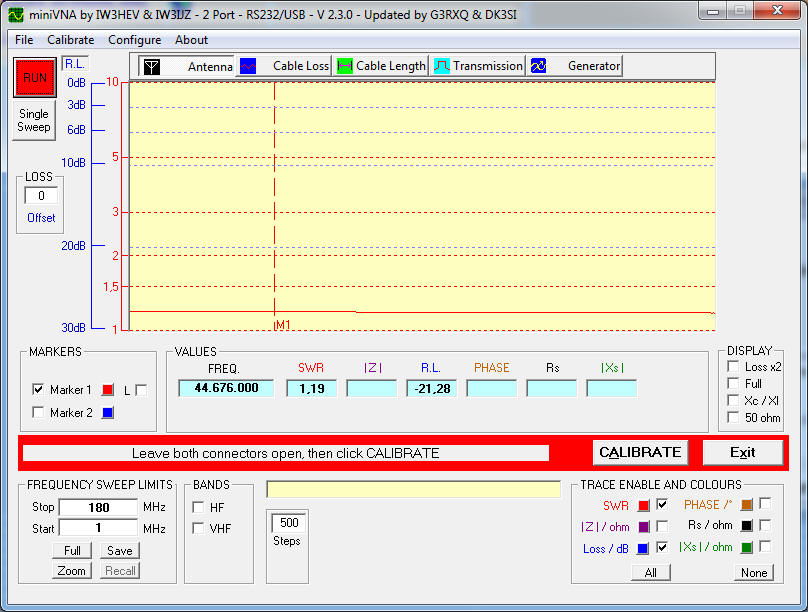

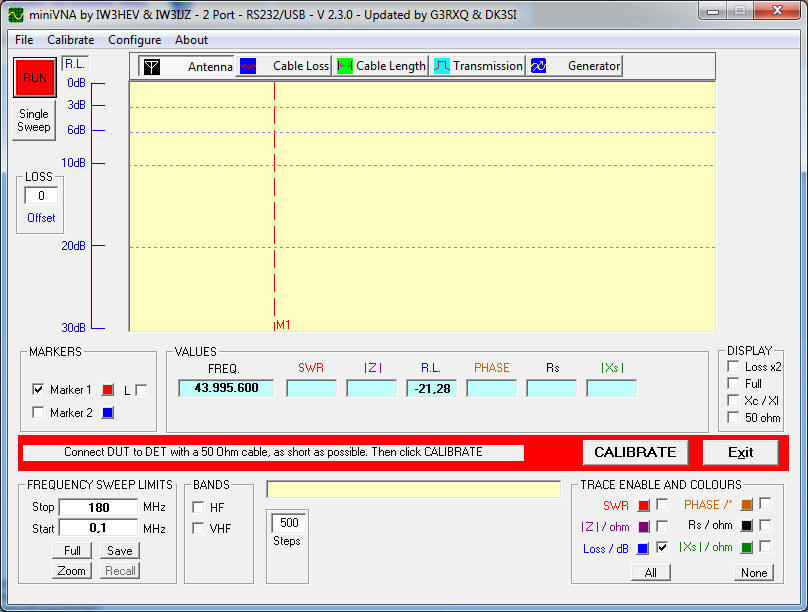

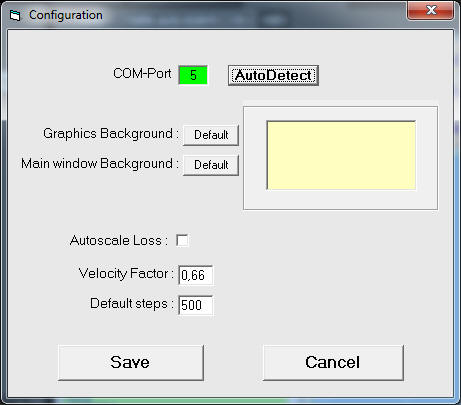

  Erste Schritte Configure

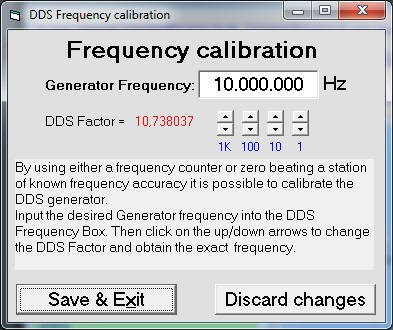

  Frequency

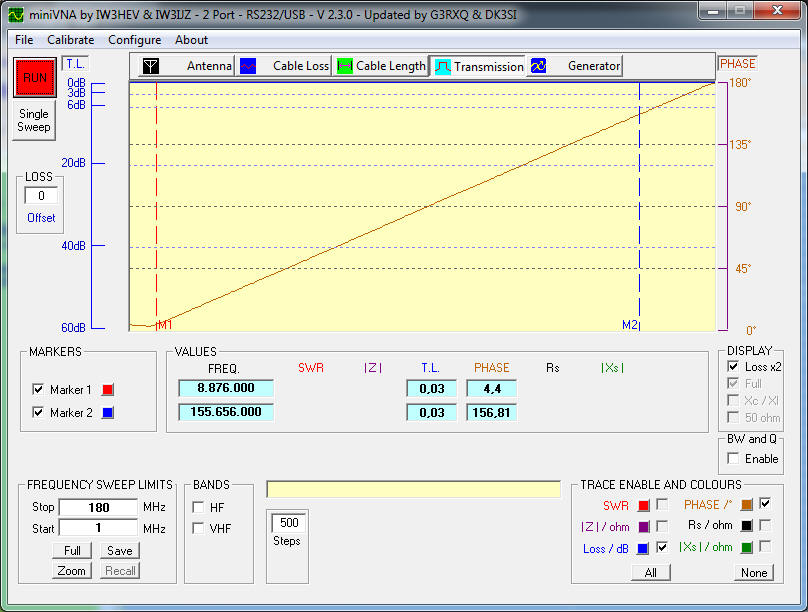

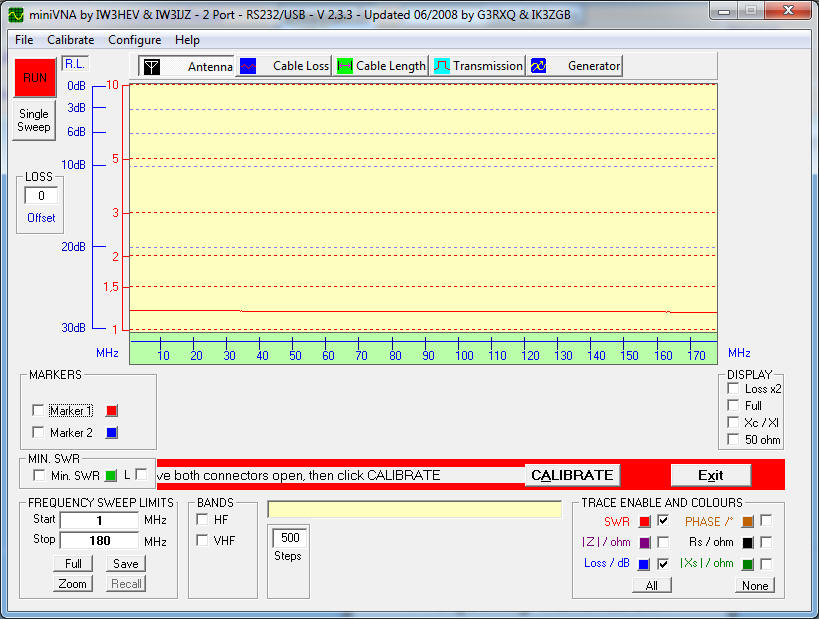

Open



  Restart das Programm nach der Durchführung der Kalibration MiniVNA Calibration by KP4MD

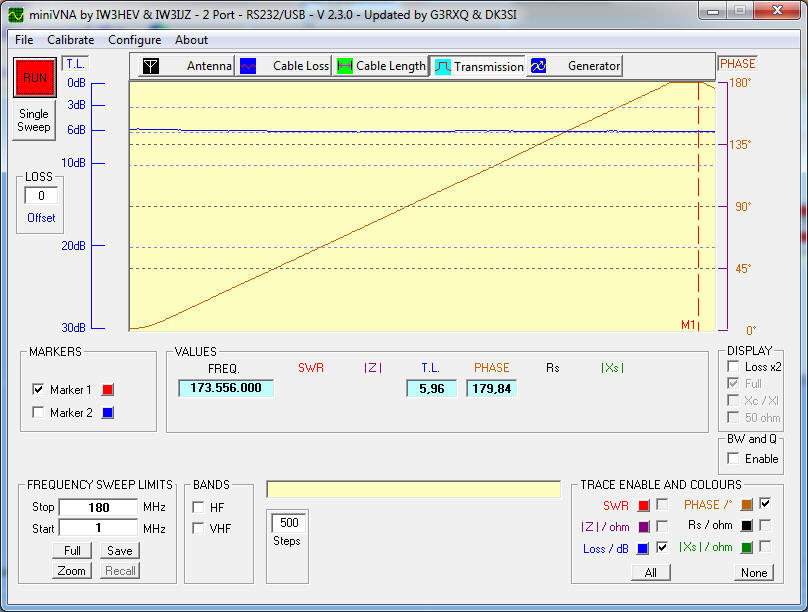

  Transmission 6 dB Dämpfungsglied  6 dB Attenuator
  10 dB Dämpfungsglied 10 dB
  2 Dämpfungsglieder, 6 dB plus 10 dB 6 plus 10 dB

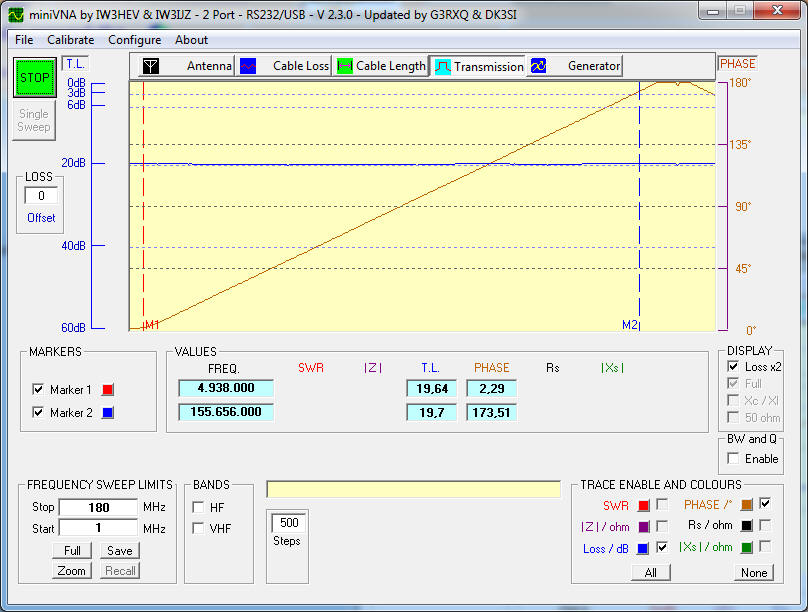

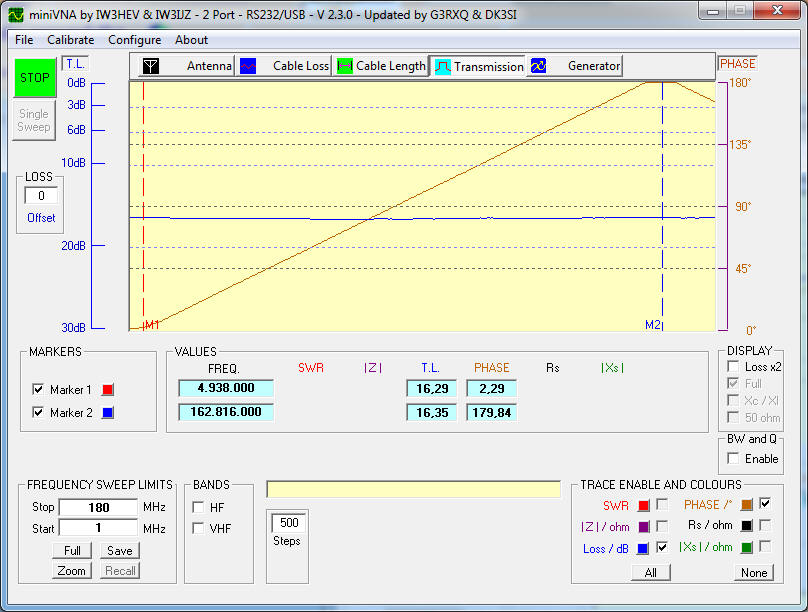

  20 dB Dämpfungsglied 20 dB
  20 dB  loss2x
20 dB Loss 2X
  30 dB Dämpfungsglied 30 dB
  Kombination 20 dB plus 10 dB, nunmehr werden 30 dB erreicht, d. h. das vorige 30 dB weist eine höhere Ungenauigkeit aus. 10 plus 20 dB

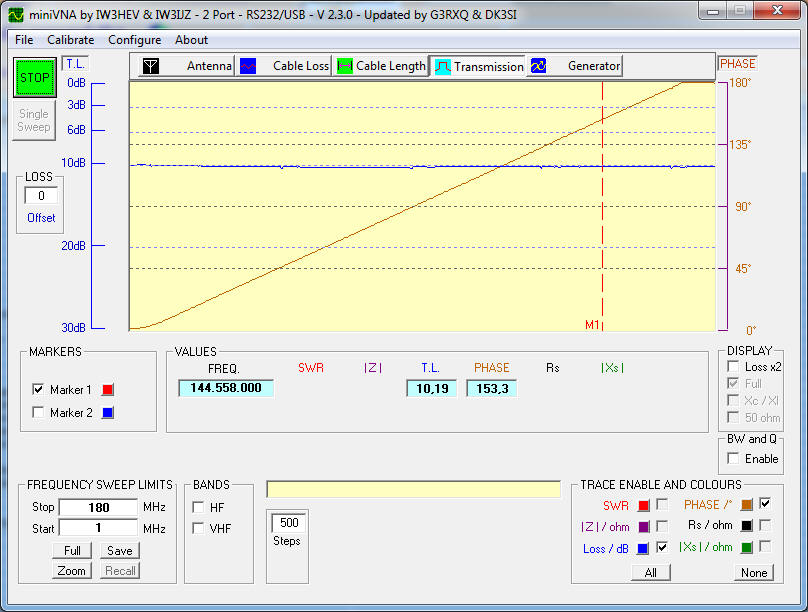

  10 dB Dämpfungsglied RADIALL R 412410

Frequency (GHz) DC - 2 GHz
V.S.W.R  1.20
Deviation (±dB) 0.35

10 dB Radiall412410

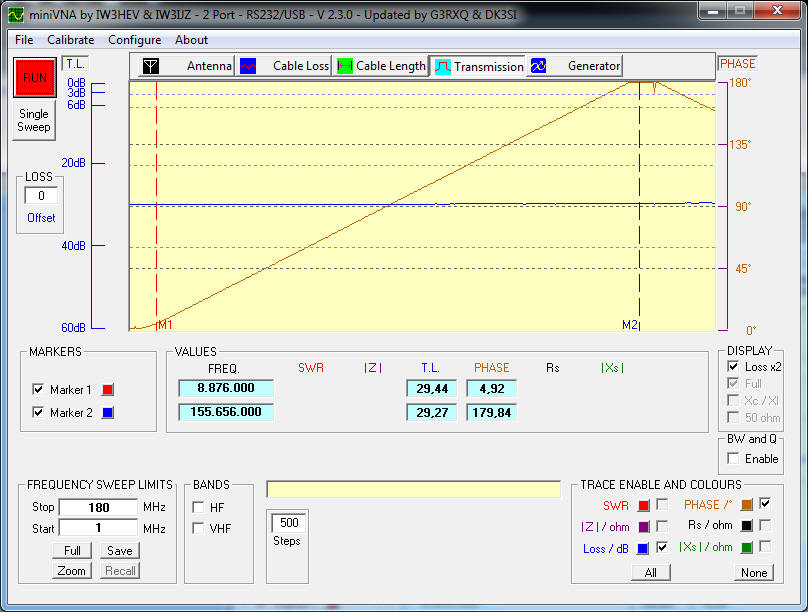

  10+20+10 dB 10+20+10
  30 dB Suhner 30 dB S

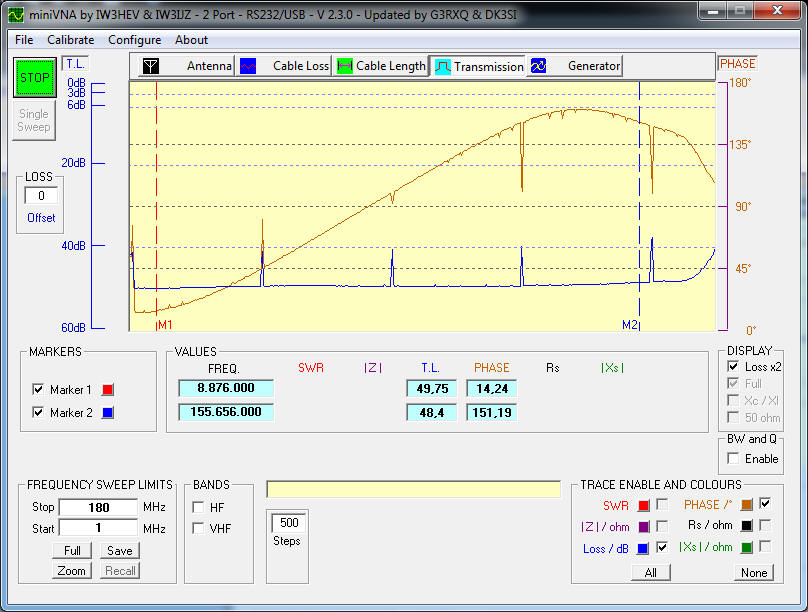

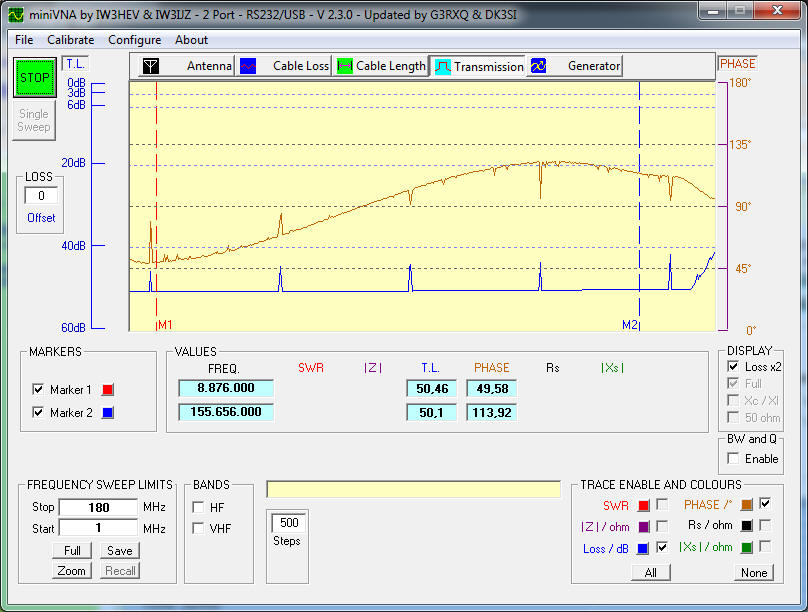

  30 dB + 10 dB + 10 dB

Ursache für Spikes?
30 10 10
  30 + 20+ 10 dB, lassen sich nicht mehr darstellen?

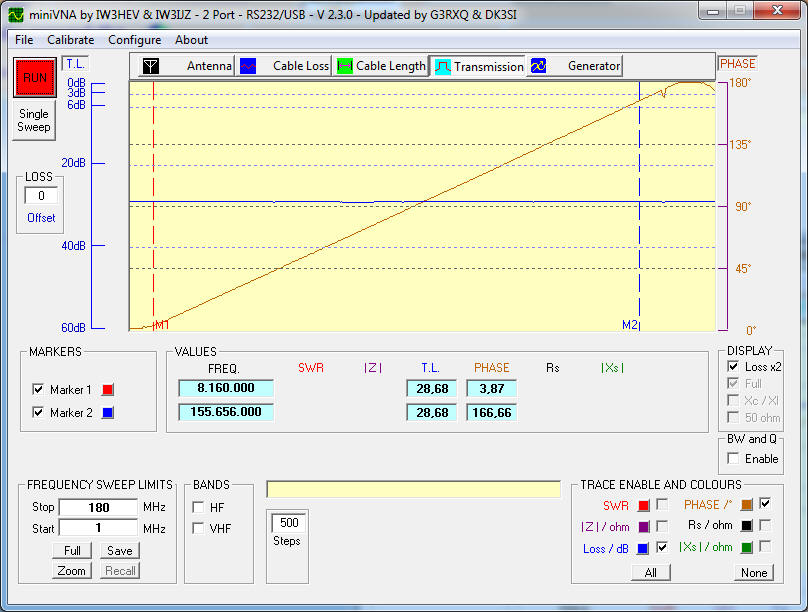

Messdynamik
60 dB

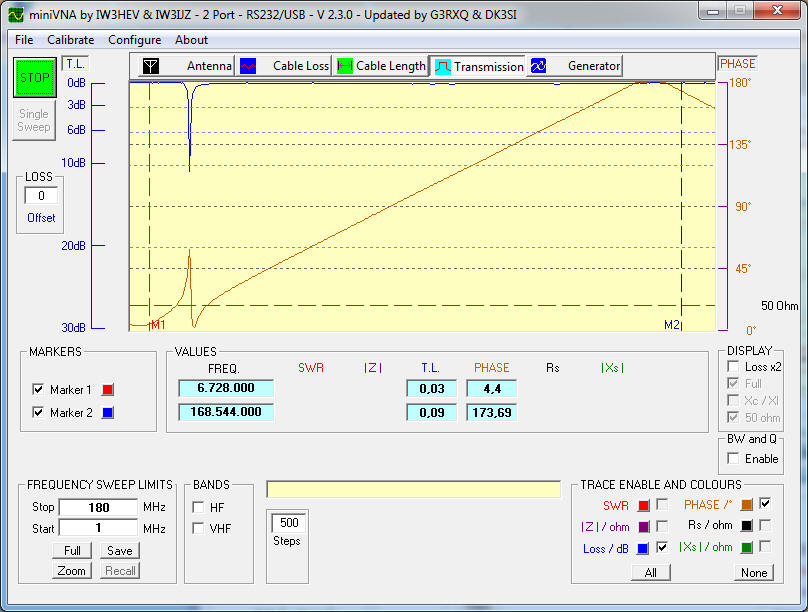

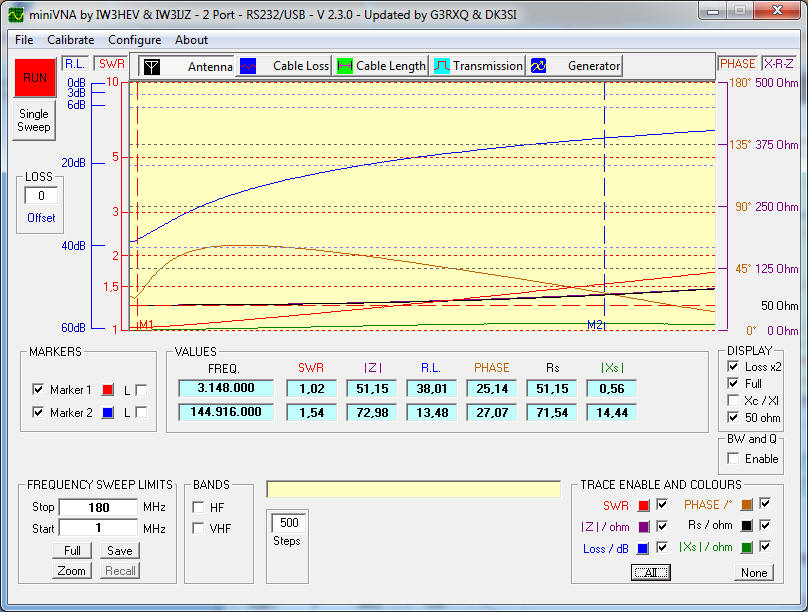

  HF Meßkabel Meßkabel

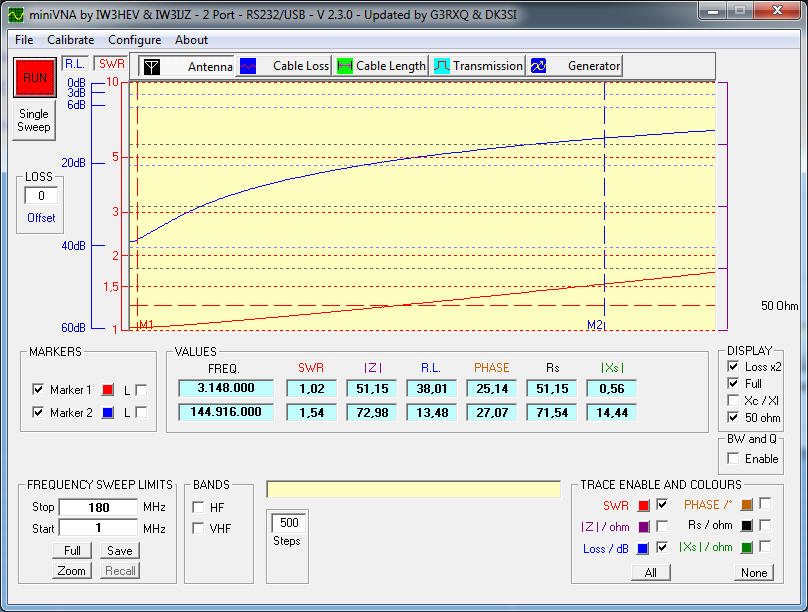

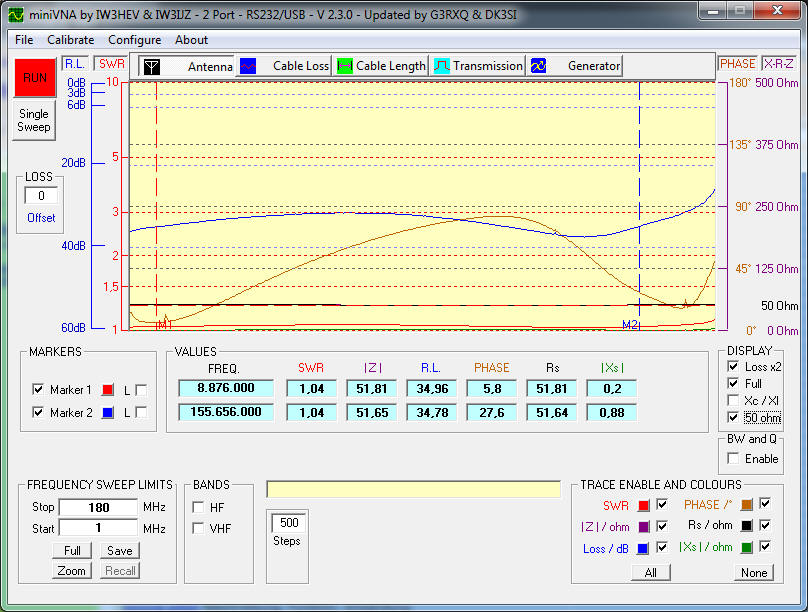

  HF Meßkabel mit 50 Ohm abgeschlossen
  HF Meßkabel RG223 M-17/84
VELOCITY RATIO 66%
  2 dB plus 5 dB Dämpfungsglied
Eigenbau (ca. 1979) Kohleschichtwiderstände
2 + 5


2 dB plus  5 dB Dämpfungsglied
Eigenbau (ca. 1979) Kohleschichtwiderstände
plus Meßkabel und 50 Ohm Abschluß Radiall R 404010

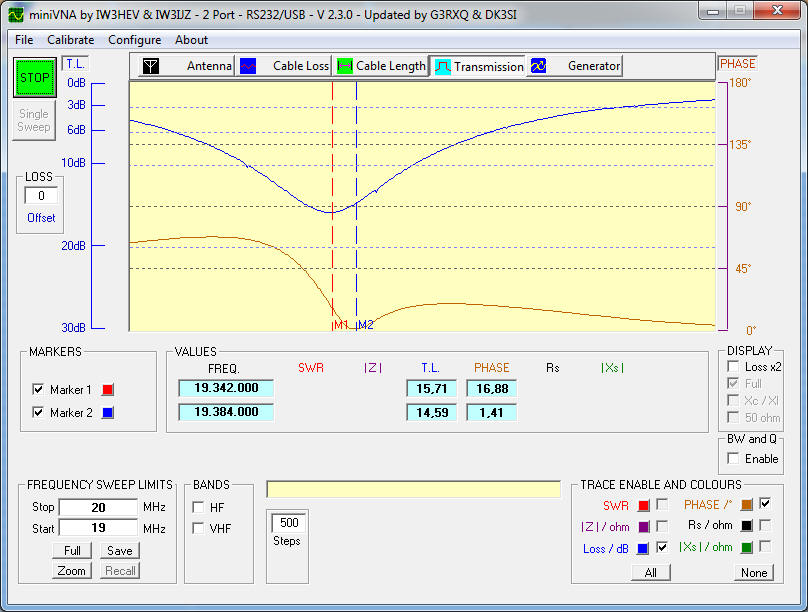

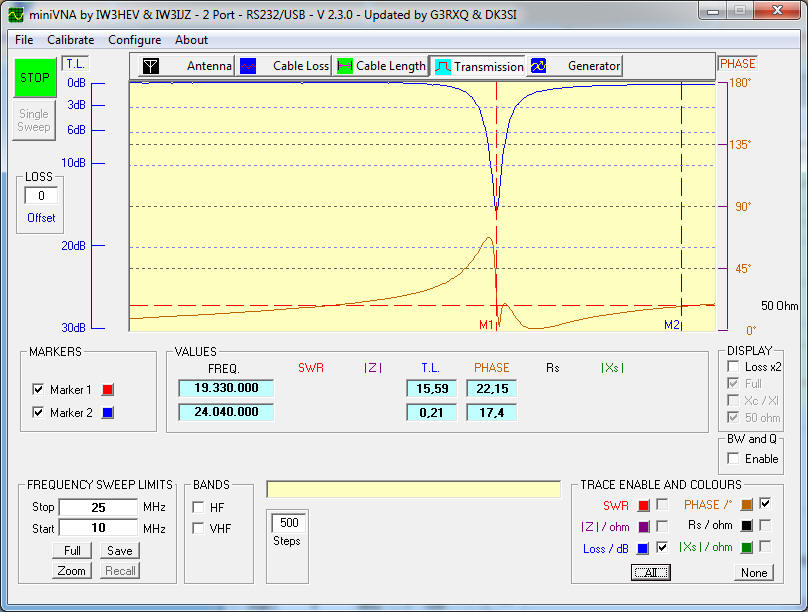

  Saugkreis, L plus 18 pF Saugkreis 18 pf

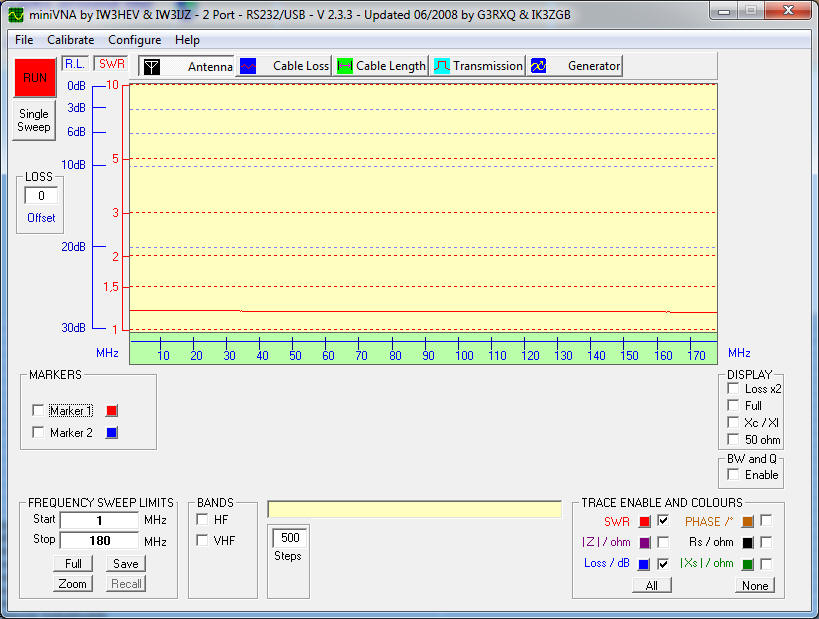

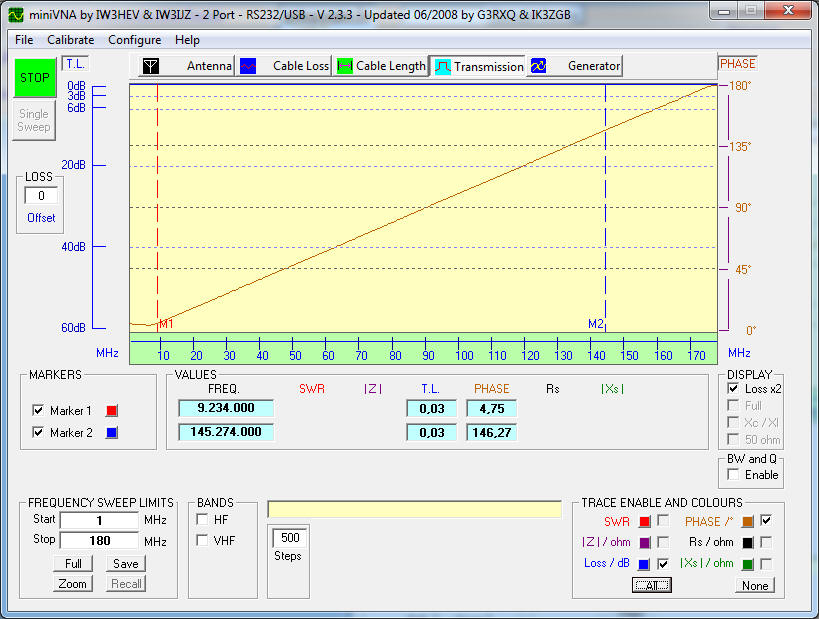

  Update auf Version miniVNA V.2.3.3   [17.11.2013, mkn]

erste Erfahrungen sind gesammelt und offensichtlich läuft die Version stabil
 "How to install and run the new V2.3.3
Dowload miniVNA233.zip from the file section.
Create a new folder, unzip and run miniVNA233.exe, configure, calibrate and enjoy the added features

* Frequency scaling with Zoom facility down to 10KHz resolution
* configurable colour of the F-scale background
* Changed Start/Stop frequency sweep boxes
* Print screen

If you are happy with V2.3.3, make a shortcut and say thank you to Christiano (IK3ZGB), Dominique (F1FRV) and Stewart (G3RXQ)" Source: V233 Install.txt

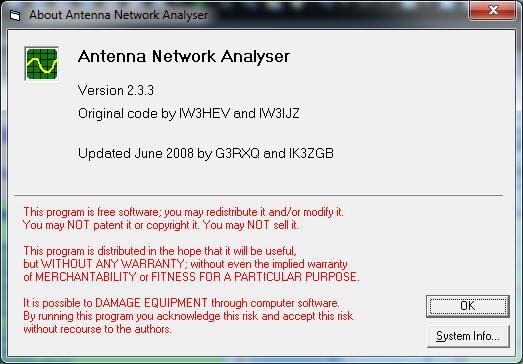

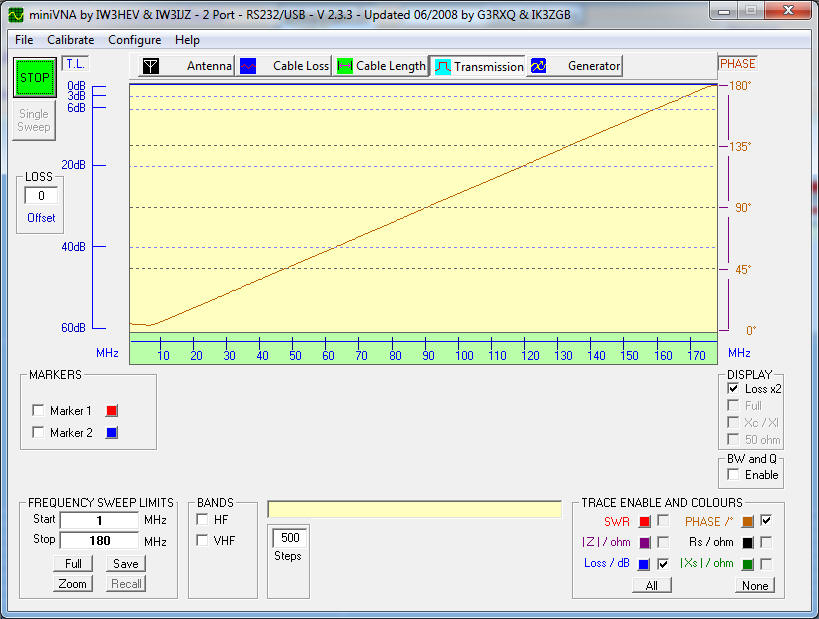

About

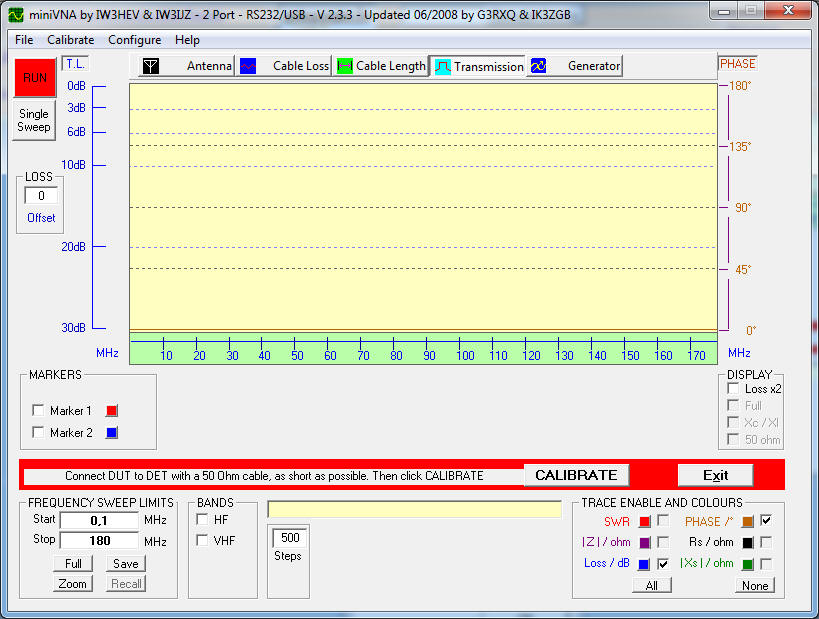

  Restart das Programm
  Messkabel Messkabel

  DUT, DET OPEN
  DUT: Messkabel M-17/84 RG 223 50 Ohm
Länge über Alles: BNC-m/Kabel/BNC-m: 50 cm

Fehlerhaft ?

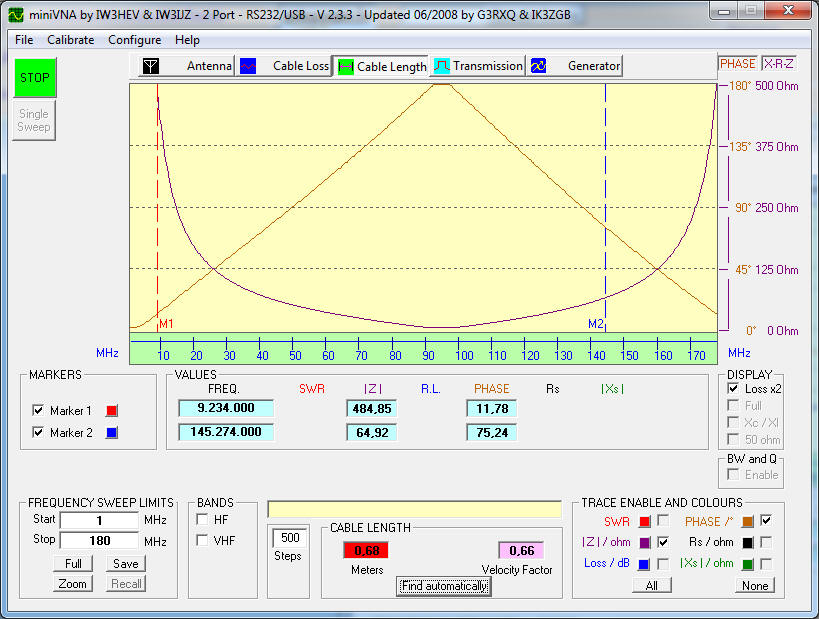

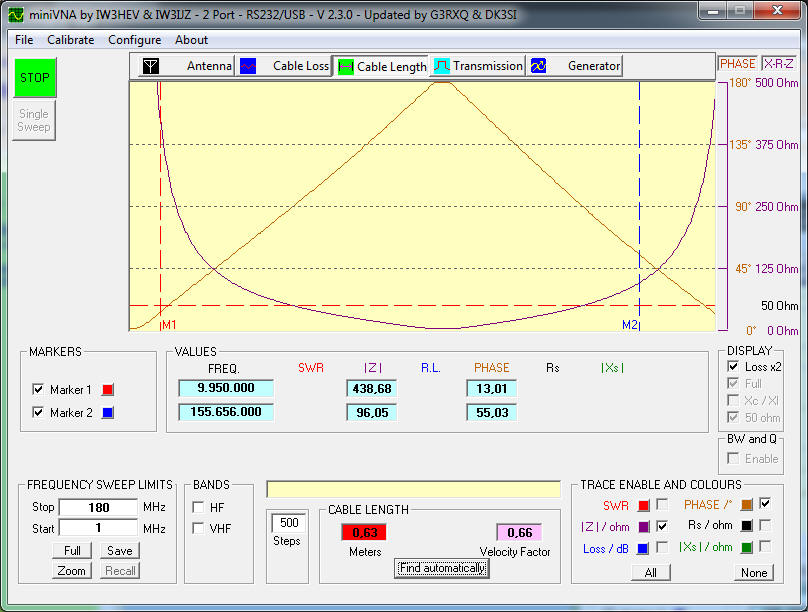

Cable Length

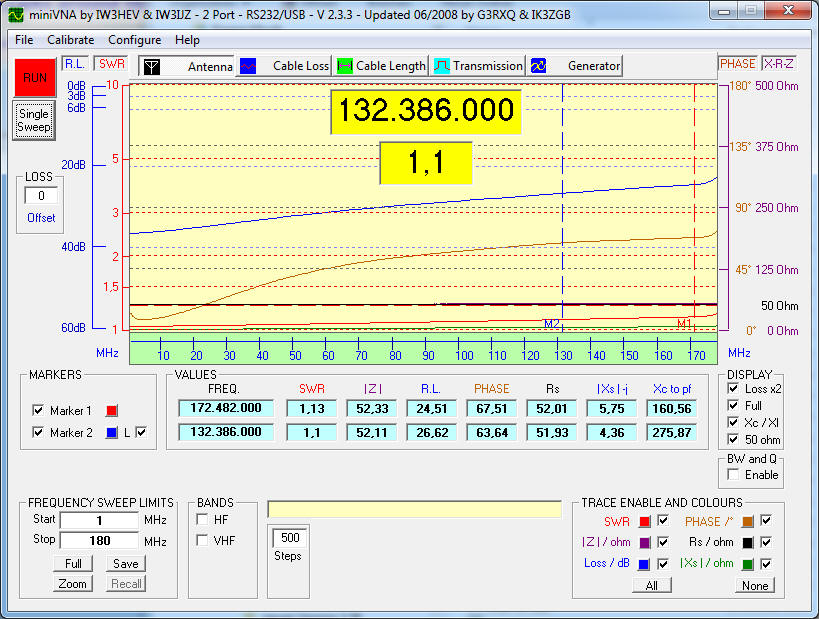

  DUT: 50 Ohm Load Radiall R 404010

    Meassuring with a MiniVNA by Frank N4SPP

miniVNA PRO


  miniVNAPRO Bluetooth mod by SM0W
