EchoLink®



  EchoLink         www.amateurfunk-wiki.de Amateurfunk-Wiki des DARC e.V. und des ADACOM e.V.
EchoLink  Wikipedia
ARRL   VoIP and Amateur Radio QST
EchoLink  IRLP Nifty E-Z Guide to EchoLink Operation

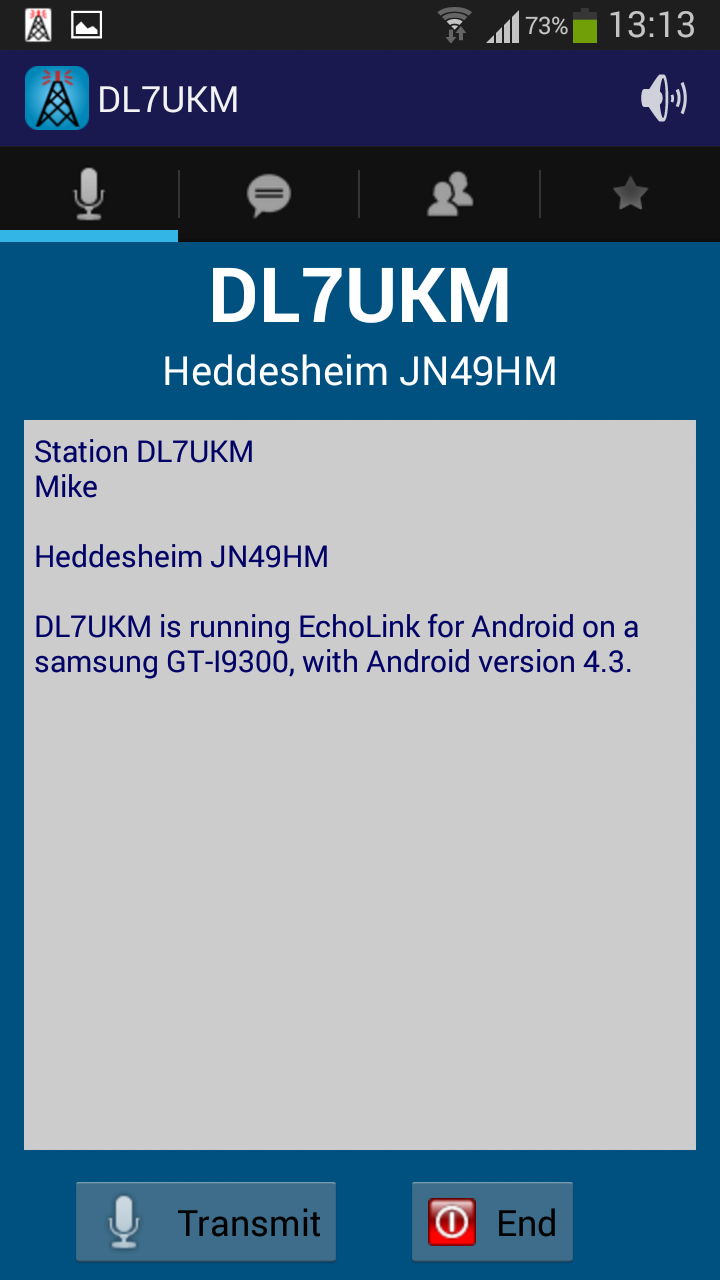

  Ist DL7UKM online?
Introducing EchoLink® Software  by Jonathan Taylor, K1RFD



   EchoLink User's Guide

   EchoLink, Windows 7/8/10, and Windows Vista

   EchoLink Proxy

   DTMF Functions: Steuerung, Verbindungsaufbau, Test, ...


Current Logins

Link Status

     EchoLink in "sysop" mode requieres a special interface

  EchoLink for Android Usage with Smartphone, Tablet

Google Group EchoLink Android

Software EchoLink Android


  EchoLink® Technik  DF2NU

EchoLink Portal     Peter Amsler, HB9DWW

Echolinkmap.org

Echo-DTMF - DTMF Dialer für den PC von DF3OJ  DF3OJ

AFU DTMF Dialer  von DF2VC





EchoLink-Repeater DB0XW in Wittmund

IC-32e mit LC-Linkvon Landolt

LC Link von Landolt-Computer

DC4FS Voice over IP Interface für EchoLink-, eQSO und TeamSpeak-Gateways

DARC EchoLink Infopage

INTERMAR-Technik: Echolink





EchoLink+   von DK6XH & DC4FS

http://de.groups.yahoo.com/group/EchoLinkPlus/

http://www.svxlink.org/

http://svxlink.de/
  - SvxLink Server user documentation
  - Connect by callsign
  SVX-Link  Beschreibung

Links Near Center of JN49HM (Online only)

Bundesnetzagentur   EchoLink

Simplex EchoLink Gateways (DL)





        2-m- Band 70-cm-Band
Mitteilung Nr. 102/2006 Amateurfunkdienst; Rufzeichenplan Einstufung Echolink ---> Frequenzen
 144,9625 MHz  145.2375 MHz
430,025 MHz
Vfg Nr. 12/2005 geändert durch Vfg Nr. 34/2005   Amateurfunkdienst; Rufzeichenplan für den Amateurfunkdienst in Deutschland
144,9750 MHz  145.2875 MHz
430,050 MHz
Änderungen für Betreiber von Echolink Simplex Gateways 12.08.14 by DARC
145.3375 MHz
432,800 MHz

432,825 MHz


432,850 MHz
          432,875 MHz
EchoLink-Gateway
EchoLink Simplex Node
Screenshot
SAMSUNG SIII
Node #
QRG, etc
DB0FTH-L

430.025 MHz           CTCSS 110.9 Hz


DBØVV-L
DBØVV's Nutzung  Idar-Oberstein
181085

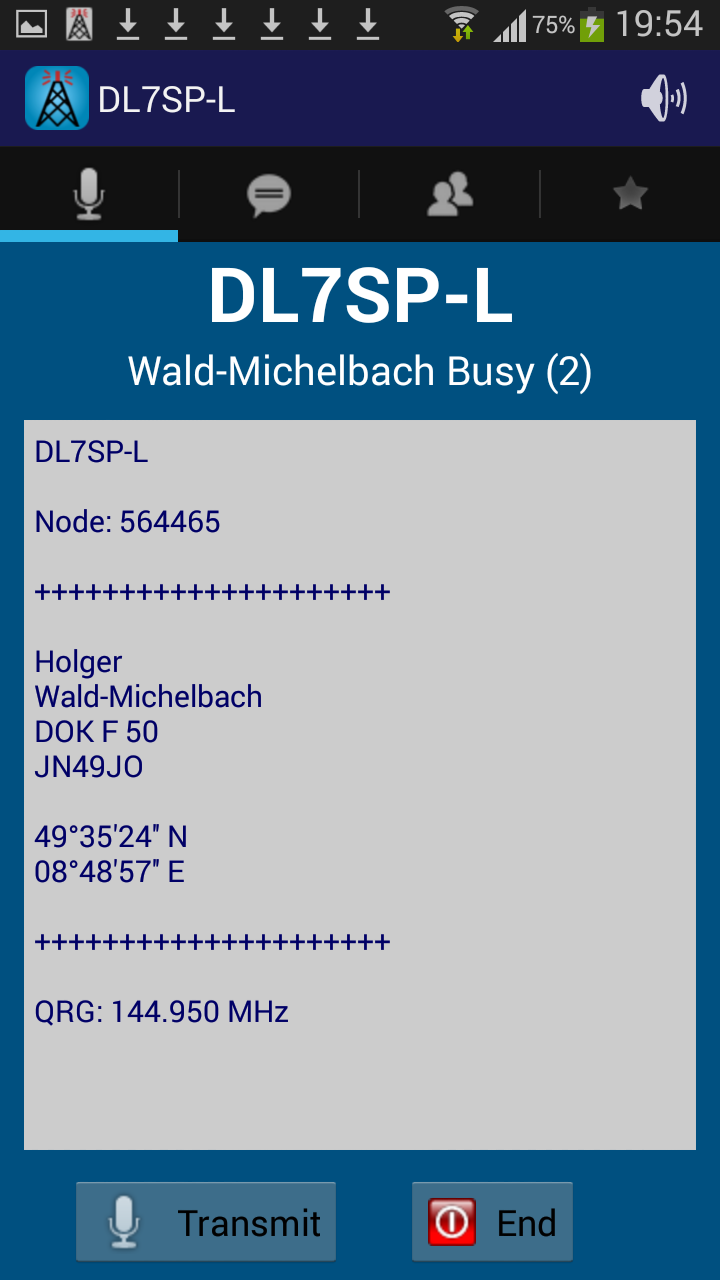

DL7SP-L
DL7SP-L
Node: 564465
+++++++++++++++++++++
Holger
Wald-Michelbach
DOK F 50
JN49JO

49°35'24'' N
08°48'87'' E
+++++++++++++++++++++
QRG: 144.950 MHz
564465
144,950 MHz

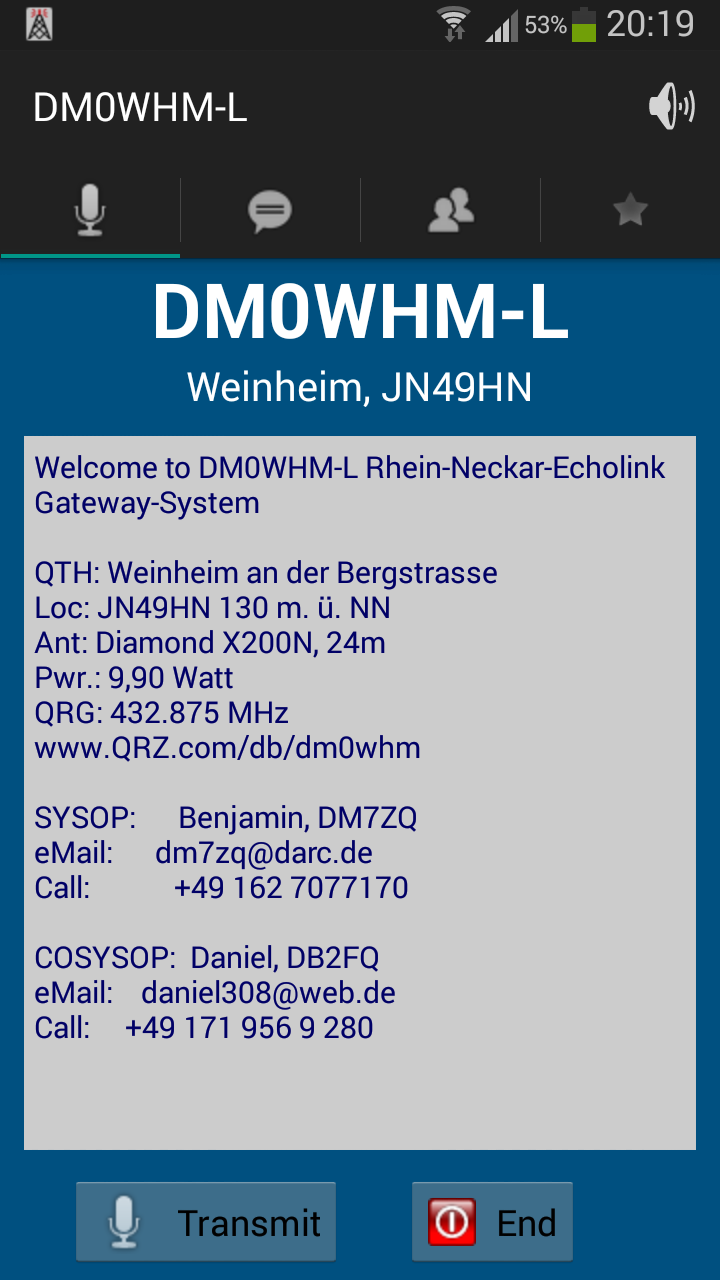

DM0WHM-L
Welcome to DM0WHM-L
Rhein-Neckar-Echolink Gateway-System

QTH: Weinheim an der Bergstrasse
Loc: JN49HN 130 m. ü. NN
Ant: Diamond X200N, 24m
Pwr.: 9,90 Watt
QRG: 432.875 MHz
www.QRZ.com/db/dm0whm

SYSOP: Benjamin, DM7ZQ


COSYSOP: Daniel, DB2FQ






















69469 - Mai 2017
- Umstellung auf SVX-Link  Beschreibung
- 11. Mai 2017
Steuerung, via RF-Zugang, erfolgt durch DTMF- Kommandos

- *   Kennung des Gateways und Zeitansage
- 0# weitere Informationen
   - 0# Systeminformationen
   - 1# Sprachpapagei
    -
2# EchoLink-Modul

- # Trennung
- D1# Verbindung mit EchoLink-Testserver

- Module
 - 1# Sprachpapagei, Kontrolle des eigenen Signals am Gateway
 -   # deaktiviere Sprachpapagei
 - 2# EchoLink-Modul
 EchoLink-Modul
 - 2#  ON
 -  #   OFF, deaktiviere EchoLink

 -  0# Aufruf der Hilfe
 -  1# Abfrage bestehender Verbindungen
 -  2# Ansage der Lokalen Node ID
 - 31# Verbindung zu einem zufälligen Link oder Relais  aufbauen
 - 32# Verbindung zu einem zufälligen Konferenzserver  aufbauen
 -  4# Letzte Verbindung wieder aufbauen
 - 50# Abhör-Modus deaktivieren
 - 51# Abhör-Modus aktivieren
 -   6* Connect by Callsign

Verbindungsaufbau zum Node(Gateway, Repeater):
 Eingabe der Node-Nummer plus #

- 9999# ECHOTEST
- Zur Beendigung der Echotest-Verbindung # senden.

- Verbindungsaufbau mit DO4EM-L
  - 717589#
- Zur Beendigung der Verbindung # senden.

- Oder auch
## für Beendigung der Verbindung und schließen des EchoLink-Moduls.

6* Connect by callsign



Die Kurzwahlen können direkt gesendet werden. Die KW öffnet das EchoLink-Modul und startet den  Verbindungsaufbau zum hinterlegten Node.

Die DTMF-Tasten ABCD auf  Handfunksprechern sind mitunter den Tasten oberhalb der Ziffertasten zugeordnet.


K u r z w a h l e n
KW Call Node QRG QTH
D1# Echo-Test 9999
D10# DMØZBA-L 243991 145.2875 Bensheim
11 -   - -
12 -   - -
D13# DL7SP-L 564465 144.950 Wald-Michelbach
D14# DBØHRW-R 496959 439.262,5 Würzberg/Odw.
D15# DO9RWG-L 942249 145.925 Hemsbach
D16# DBØCI-R 7355 439.075 Schramberg
D17# DH2FBL-L 64293 144.612,5 Darmstadt
D18# HB9AW-R 6879 439.250 Sursee/Luzern
D19# DLØIMA-L 50313 diverse I n t e r m a r
D20# DBØRWP-R 72100 439.575 Rottweil
D33# V31HQ-L 852746   Belize
D43# DB0BLO-R 48880 439.275 Berlin
D44# DO4EM-L 717589 145.300 Berlin

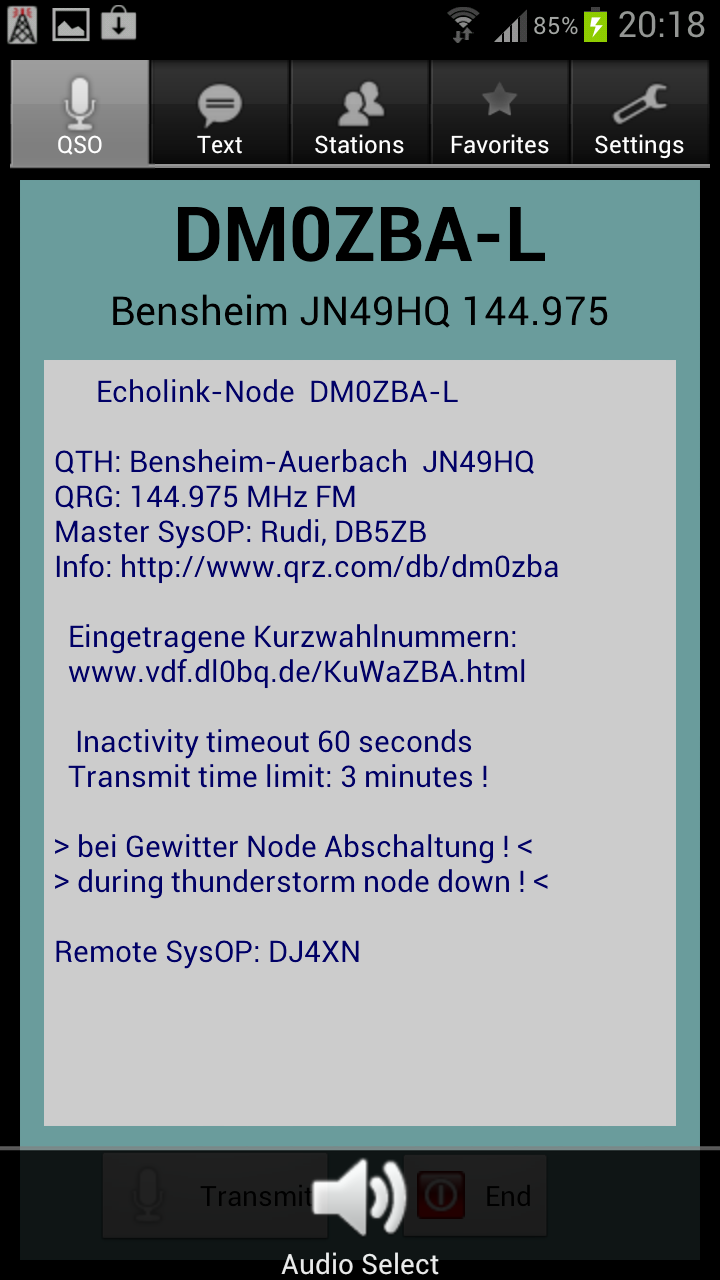

DMØZBA-L

Echolink-Node DM0ZBA-L

QTH: Bensheim-Auerbach JN49HQ
QRG: 144.975 MHz FM
Master SysOP: Rudi, DB5ZB
Info: http://www.qrz.com/db/dm0zba

Inactivity timeout 60 seconds
RX es TX time limit: 3 minutes !

> bei Gewitter Node Abschaltung ! <
> during thunderstorm node down ! <

Remote SysOP: DJ4XN

243991

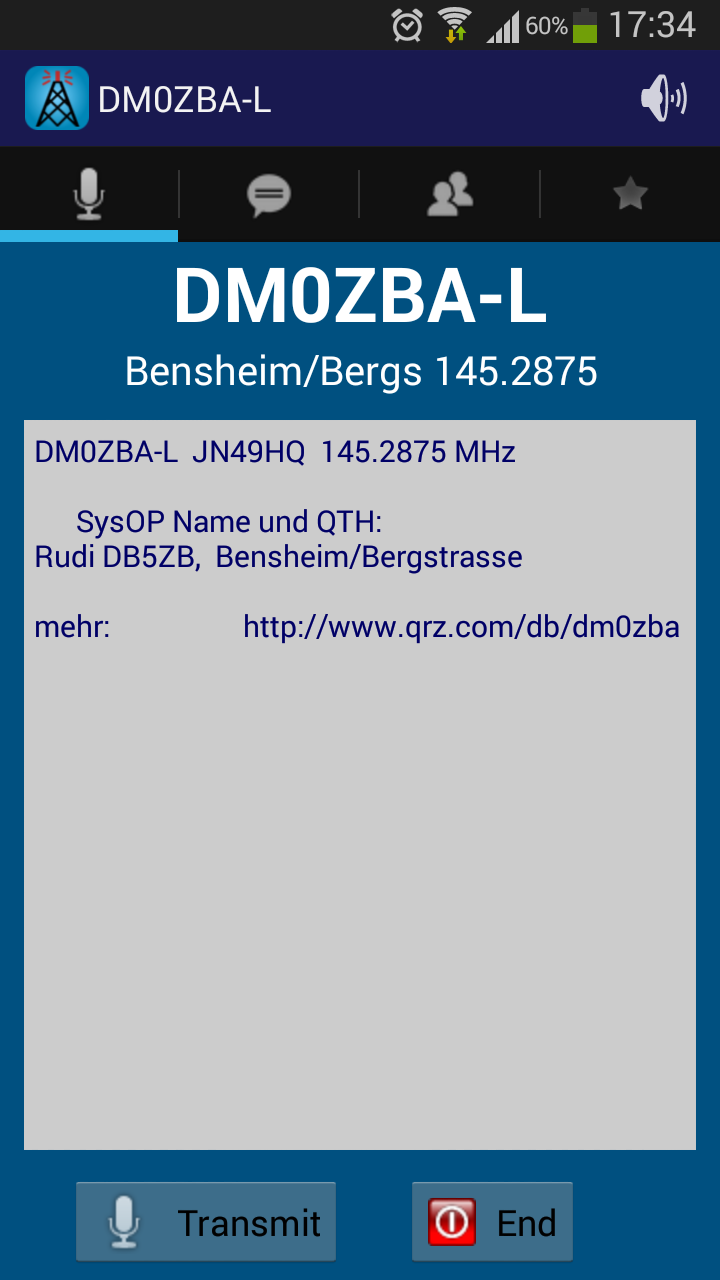

Neu ab 30.03.2015
"DM0ZBA-L JN49HQ 145.2875 MHz

SysOP Name und QTH:
Rudi DB5ZB, Bensheim/Bergstrasse

mehr: http://www.qrz.com/db/dm0zba"


   Eingetragene Kurzwahlnummern

Steuerung bei RF-Zugang
 * Kennung
 # Trennung
 9999 ECHOTEST


DMØZOG-L
Welcome to DM0ZOG-L (ex.DL0FHO)

Please notice the talking limit (240 sec.) and the limit of 3 Stations connecting via Net

LOC/QTH: JN38xk Offenburg, DL
QRG: 432.825 MHz FM RX/TX
TRX/QRO: Kenwood TM-451E, 1 W
web: http://dl0fho.et-it.fh-offenburg.de

1st Op. : DJ6GC, Martin dj6gc@darc.de
2nd Op. : DL2GBA, Bernhard dl2gba@darc.de
3rd Op. : DH2SE, Sascha DH2SE@darc.de
QSL-Cards appreciated via A11
Einführung in die Betriebsart EchoLink         Einfuehrung_echolink.ppt

Studienarbeit Echolink
(Doku. 2,8 MB)
 Studienarbeit Echolink.pdf


  DO4EM-L JO62MN Berlin-Hohenschönhausen
145,3 MHz
  717589

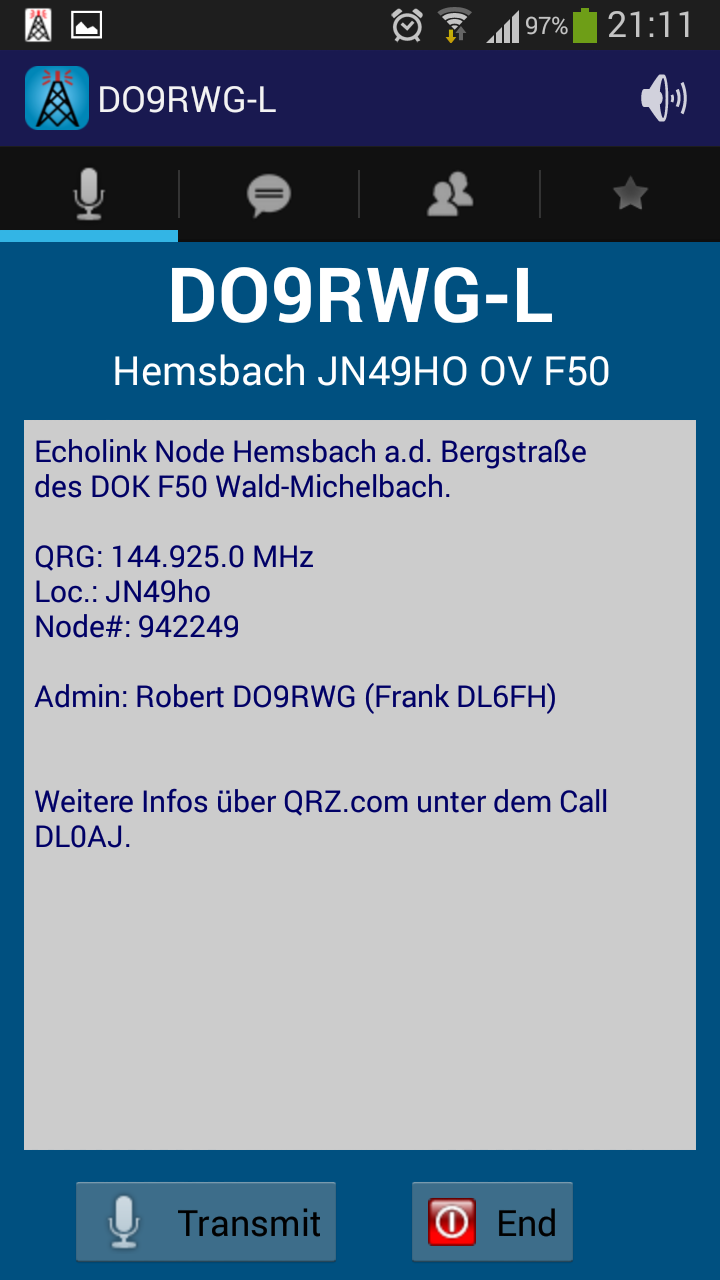

  DO9RWG-L DO9RWG

144,925 MHz

DL0AJ

Vorstellung und Kurzwahlliste

10 – DM0ZBA-L – Bensheim - Hessen
11 – DM0ZHP-L – Heppenheim – Hessen – DOK F02
12 – DM0WHM-L – Weinheim – A20 – BW – Uplink 70cm
13 – DL7SP-L – Gadern/Wald-Michelbach – Odw/OV F50
14 – DB0HRW-R – Michelstadt – Odw/Hessen
15 – DO1ACR-L/DO0ACR-R – Pfalz – Uplink auf 70cm
16 – DO6MDA-L – Hesseneck – OV F50
17 – DH2FBL-L – Weiterstadt - Hessen
18 – DB0LE-R - Leipzig
19 – DB0EL-R – Olympiatower München
...
43 – DB0BLO-R – Berlin
...

942249
Steuerung bei RF-Zugang
 * Kennung
 # Trennung
 9999 ECHOTEST


G4ILO-L
3098
145,2375 MHz      CTCSS Tone: 77.0 Hz
OE7ABH-L
256075
432.850 MHz
EchoLink-Repeater
CTCSS

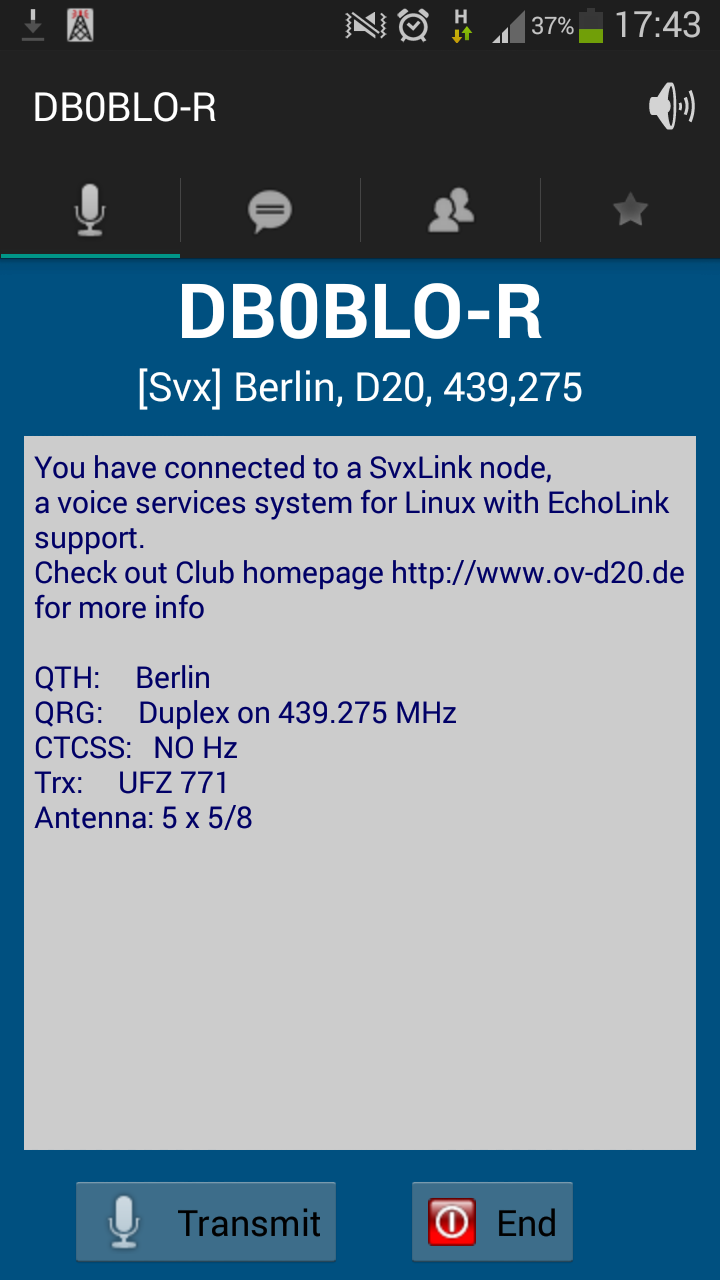

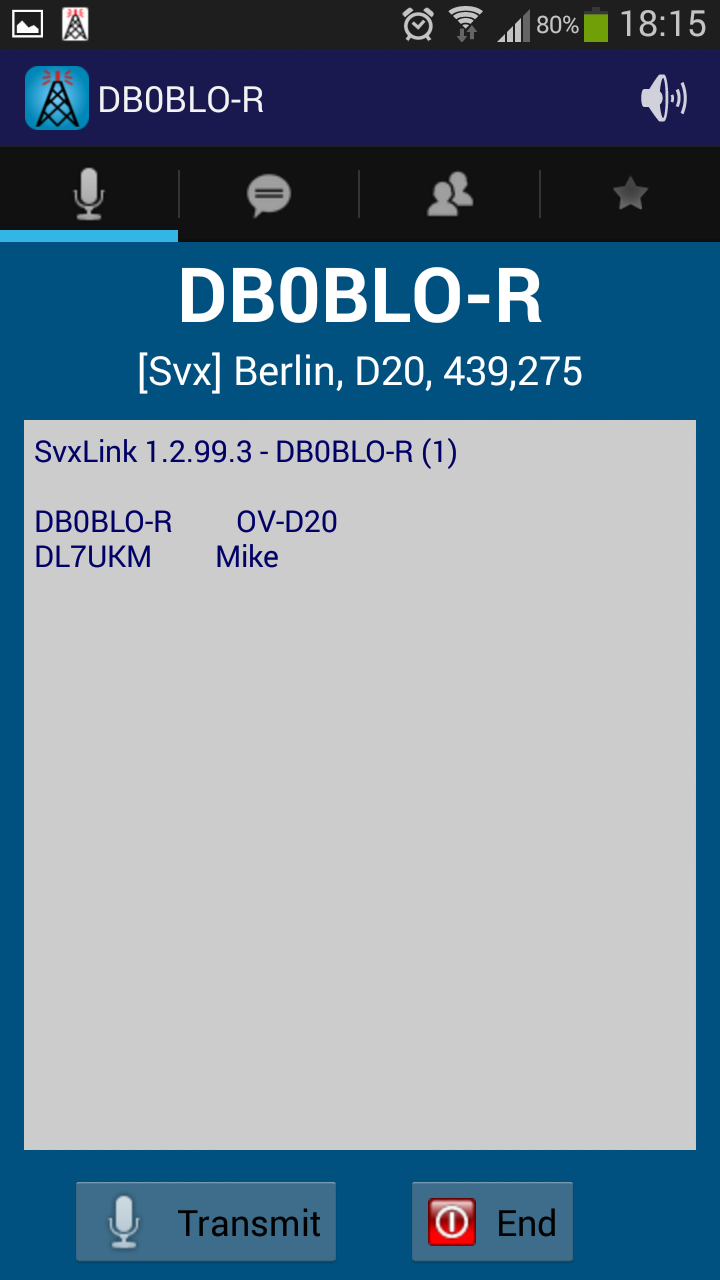

DBØBLO-R
439,275 MHz / 431,675 MHz Duplex (-7,6 MHz) DB0BLO-R 48880 EchoLink Zugang DBØBLO-R
SVX-Link Software
Steuerung
2# Echolink aktivieren
Verbindungsaufbau: Node-Nr # (node-Nummer mit # abschliessen!)
# EchoLink deaktivieren

DBØFS-R
DBØKOE
8853
DB0MAK-R
 ---> EchoLink Anleitung
      Audio Livestream
237686
DB0RBB-R
OV P26

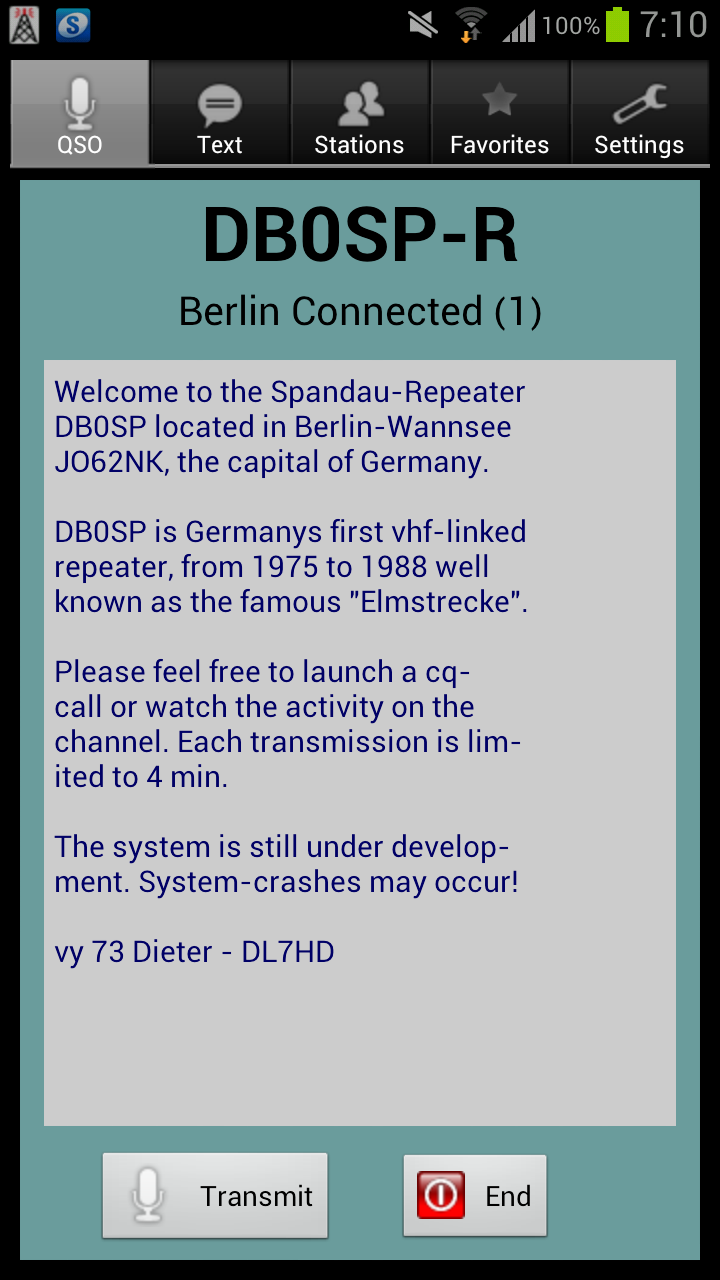

DBØSP-R
"Welcome to the Spandau-Repeater
DB0SP located in Berlin-Wannsee
JO62NK, the capital of Germany.

DB0SP is germanys first vfh-linked
repeater, from 1975 to 1988 well
known as the famous "ELMSTRECKE".

Please feel free to launch a cq-
call or watch the activity on the
cannel. Each transmissin is lim-
ited to to 4 min.

The system is still under develop-
ment. System-crashed may occur!

vy 73 Dieter - DL7HD"
EchoLink Repeater DB0SP-R
  255413



Cluster: 2-m/70-cm/23-cm

DB0SP.DARC.DE

DB0BLN.DARC.DE

---> DLØSP


       DB0SP - DB0BLN
  DBØTUD-R       DB0TUD Repeater and EchoLink System
DBØUA-R

DBØXW
EchoLink-Repeater DBØXW in Wittmund   EchoLink Plus
162698
77,0 Hz
DFØHHH-R
 10-m-FM-Repeater    Live-Stream 10 m & 70 cm

DF0HHH



Rosengarten
76975
29,590/29,690 MHz

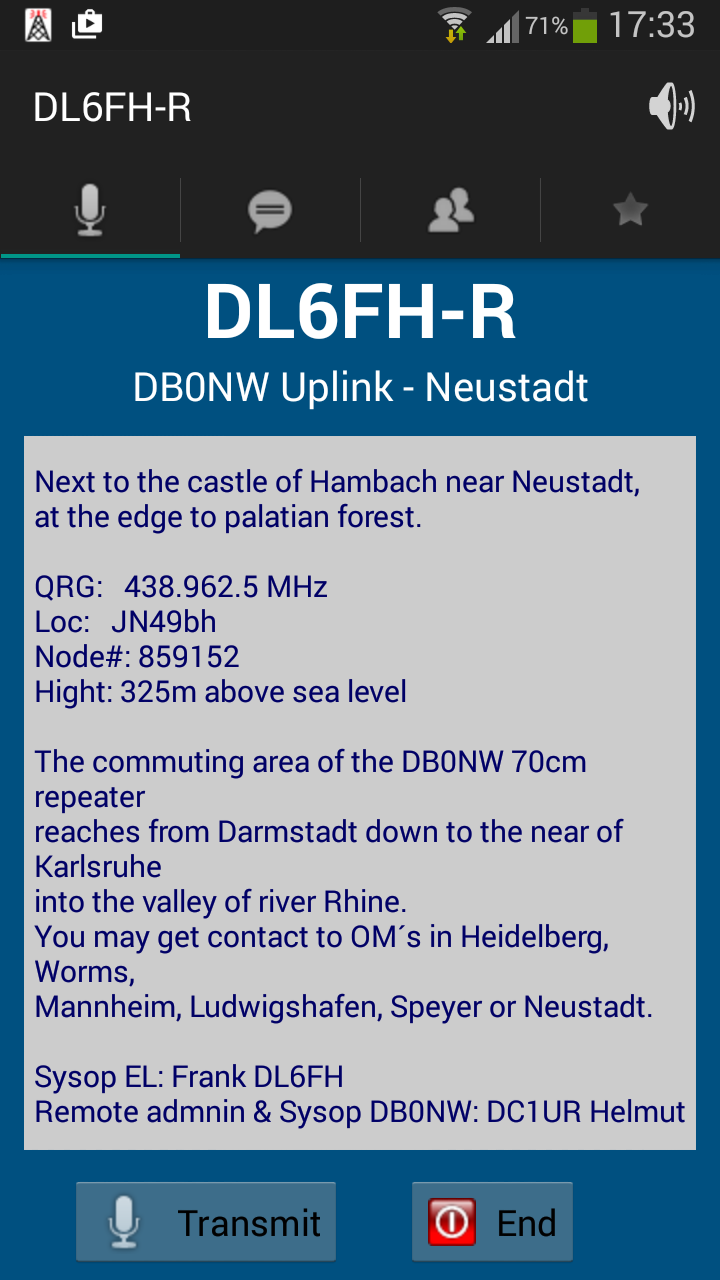

DL6FH-R

Zugang zum Relais DB0NW

DL6FH-R

Uplink to the DB0NW 70cm repeater.

Next to the castle of Hambach near Neustadt,
at the edge to palatian forest.

QRG: 438.962.5 MHz
Loc: JN49bh
Node#: 557348
Hight: 325m above sea level

The commuting area of the DB0NW 70cm repeater reaches from Darmstadt down to the near of Karlsruhe into the valley of river Rhine.

557348

Hinweise zur Benutzung

 EL-Zugang via DL6FH-R
Ist DL6FH-R online?
DL6FH-R Echolinkanbindung zu DB0NW

432,3625/438,9625 MHz

"1.) Mit DTMF einen (*) Stern senden
      - Kennung des Links wird gesendet.

 2.) Wieder mit DTMF die Nodenummer des Zielrepeaters eingeben
      - Bestätigung abwarten-Connected to XYZ....

3.) QSO kann nun beginnen.

4.) BITTE NICHT VERGESSEN, nach Beendigung des QSO's durch senden einer (#) Raute die Verbindung wieder zu trennen.


OKØBHD-R
You are connected to OK0BHD
and OK0BHJ repeaters now.
_______________________________
www.ok0bhd.ic.cz
_______________________________
OK0BHD - 438.975 -7.6 MHz,
PL 88.5 Hz, JN89IJ, 570 m
8x dipole (7 dBd) omni
sysop: Libor, OK2ZO

OK0BHJ - 439.100 -7.6 MHz,
PL 88.5 Hz, JN89DN, 720 m
8x dipole (7 dBd) omni
sysop: Petr, OK2VAT

both RPTRs
RIG: HIP2000
PWR: 10W

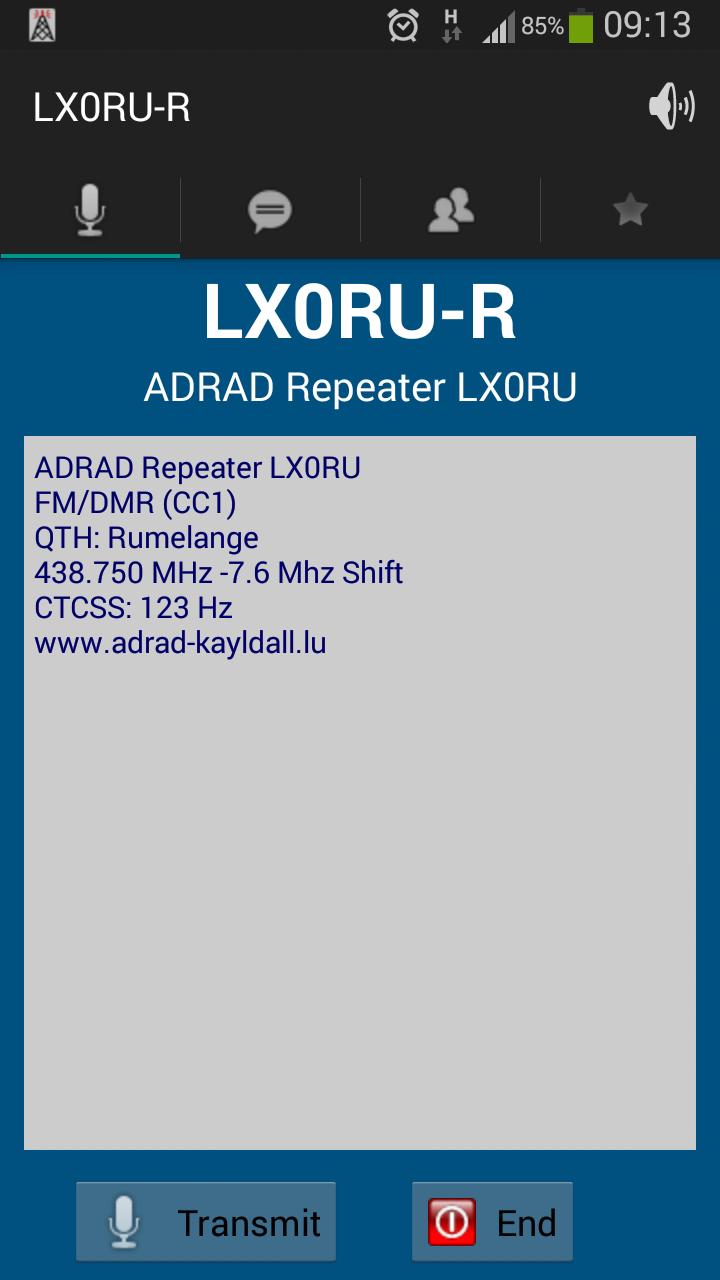

LX0RU-R http://www.adrad-kayldall.lu
268062
VK4WIS-R
Welcome to the Sunshine Coast Amateur Radio Club Echolink Node 316084
on our 146.825MHz repeater at Noosa Heads and linked
to our 146.850MHz repeater at Maleny.
Queries email vk4un@bigpond.com
 316084
EchoLink in Russia   --- in German by Google Translator
Legal  Situation ???
Bundesnetzagentur
Mitteilung Nr. 102/2006 Amateurfunkdienst; Rufzeichenplan Einstufung Echolink
Verbindungsaufbau via PC, Laptop und Smartphone, Nutzung der IP Verbindung zum Relais, Nutzung einer Telekommunikationsleitung
Nutzung in DL
Nutzung im Ausland
http://svxlink.de/
Trac pages for SvxLink --->"The SvxLink project is developing a flexible, general purpose voice services system for ham radio use."
DF2NU...EchoLink
EchoAnswer by K1XD

  EchoLink for Android Usage with Smartphone

Google Group EchoLink Android

Software EchoLink Android

  EchoLink fürs iPhone HB9DWW
Usage, Nutzung EchoLink

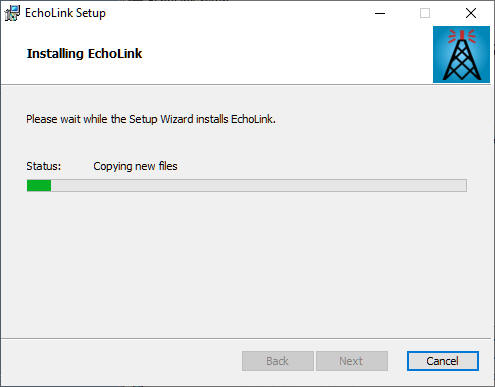

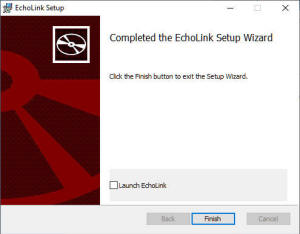

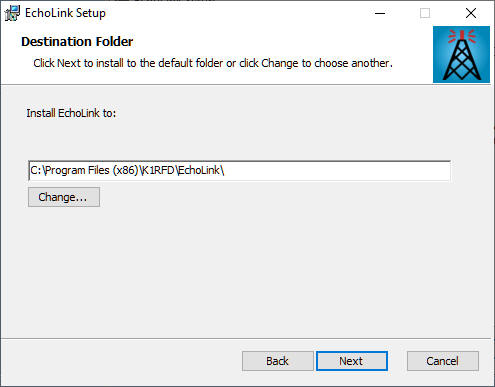

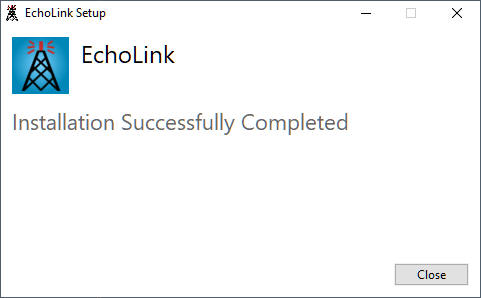

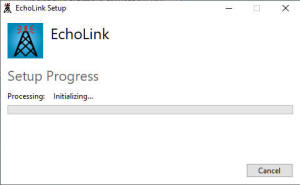

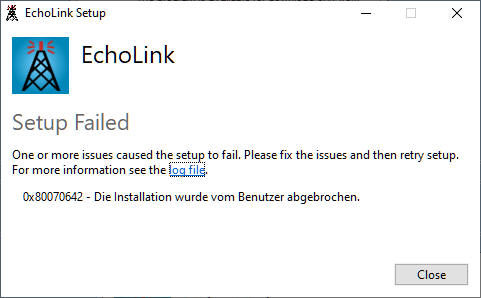

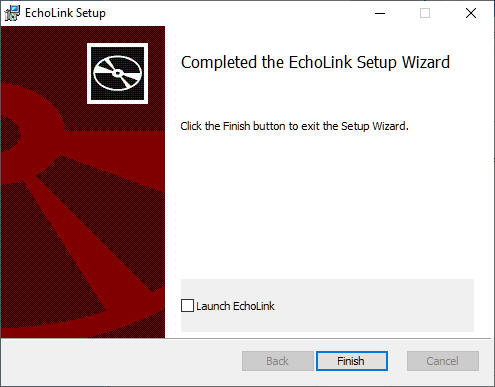

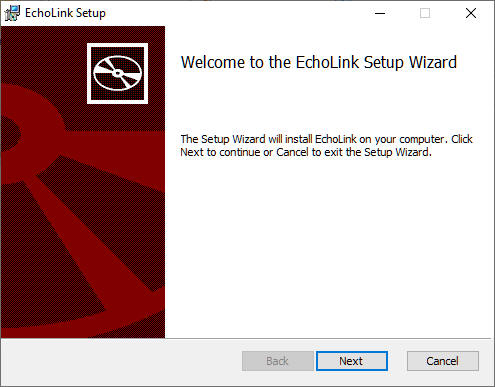

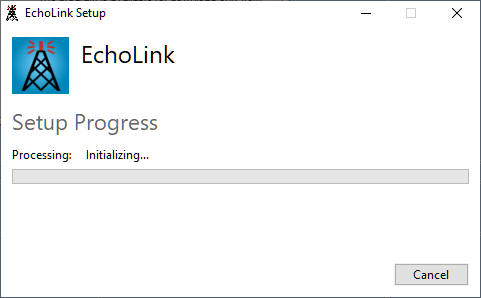

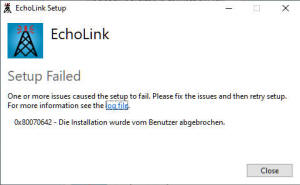

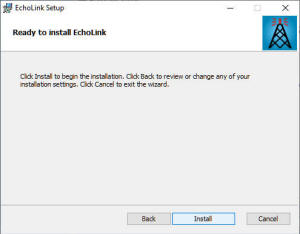

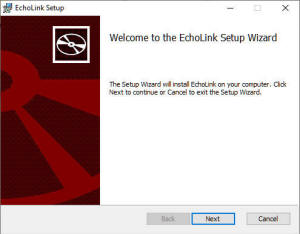

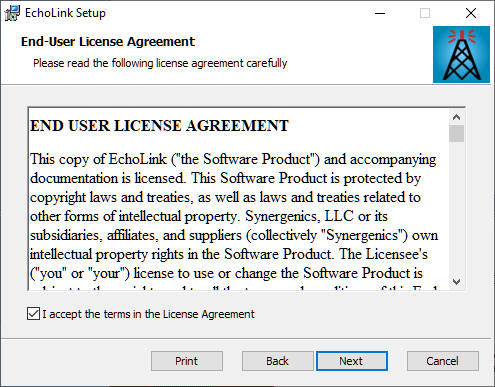

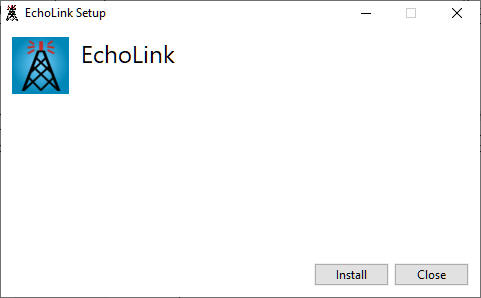

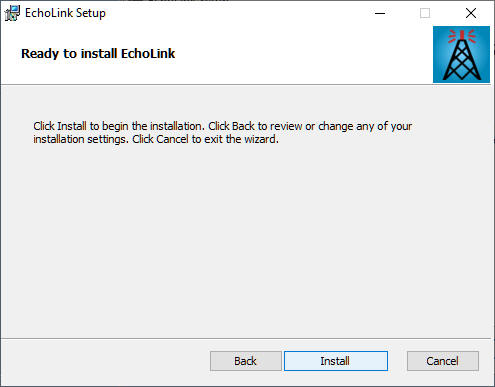

Installation

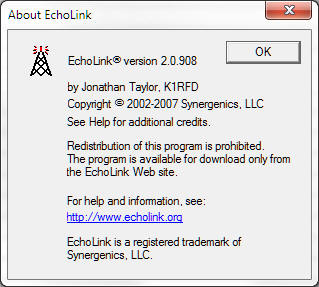

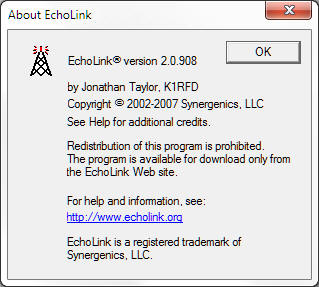

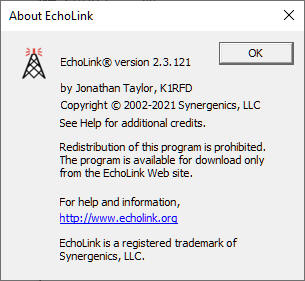

        EchoLink Version

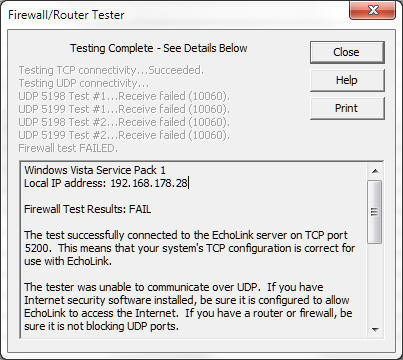

Firewall/Router Tester
"Windows Vista Service Pack 1
Local IP address: 192.168.178.28

Firewall Test Results: FAIL

The test successfully connected to the EchoLink server on TCP port 5200. This means that your system's TCP configuration is correct for use with EchoLink.

The tester was unable to communicate over UDP. If you have Internet security software installed, be sure it is configured to allow EchoLink to access the Internet. If you have a router or firewall, be sure it is not blocking UDP ports.

There appears to be a router between this computer and the Internet. A router normally requires special configuration for use with EchoLink.

This version of Windows includes Windows Firewall. If Windows Firewall is enabled (which is the default), an exception must be added to un-block EchoLink and allow it to access the Internet. (If you chose the Unblock option when you first started EchoLink, this exception has probably already been added.)

For more information, click the Help button above, or see the Firewall Solutions page on the EchoLink Web site."
Sorce: EchoLink Programm

EcholLink Firewall/Router-test



Android

  GOOGLE play EchoLink

  Samsung S3

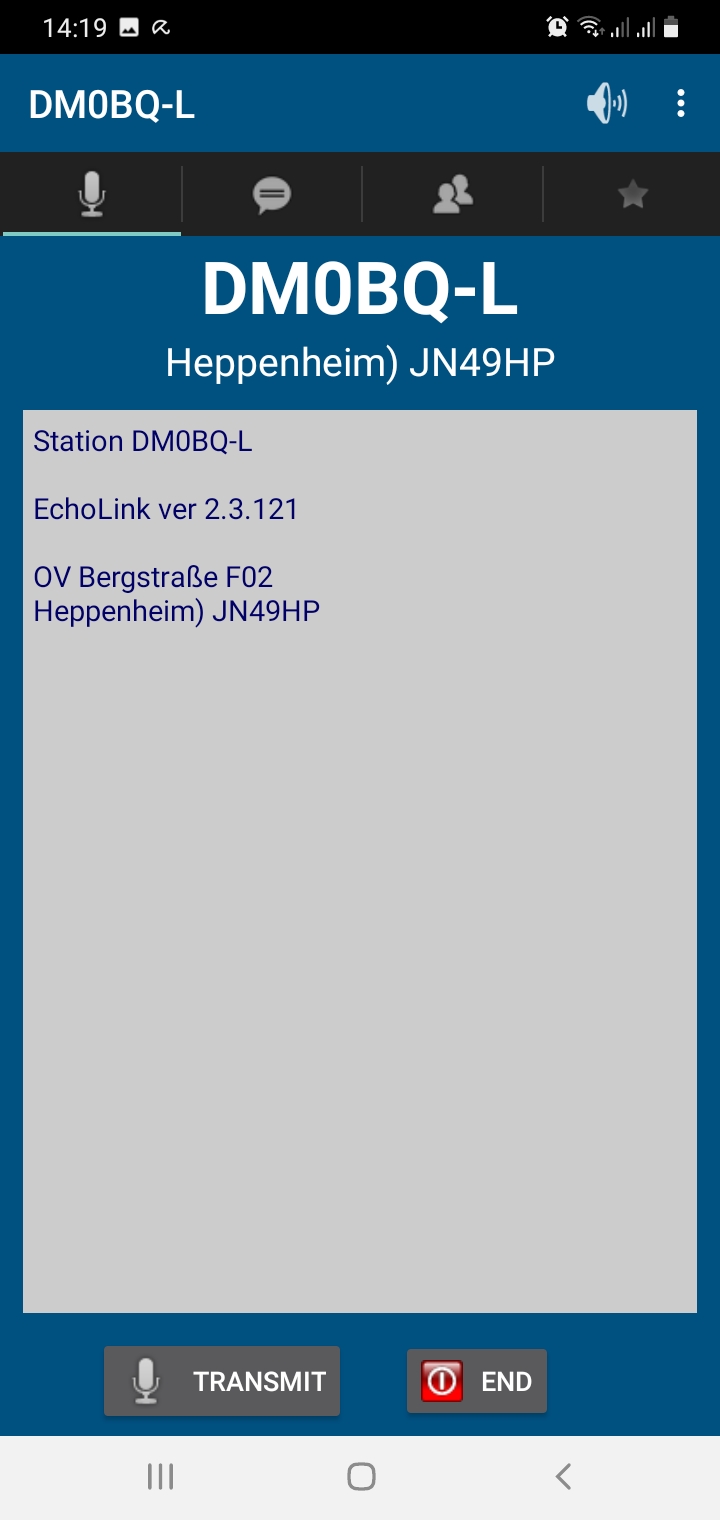

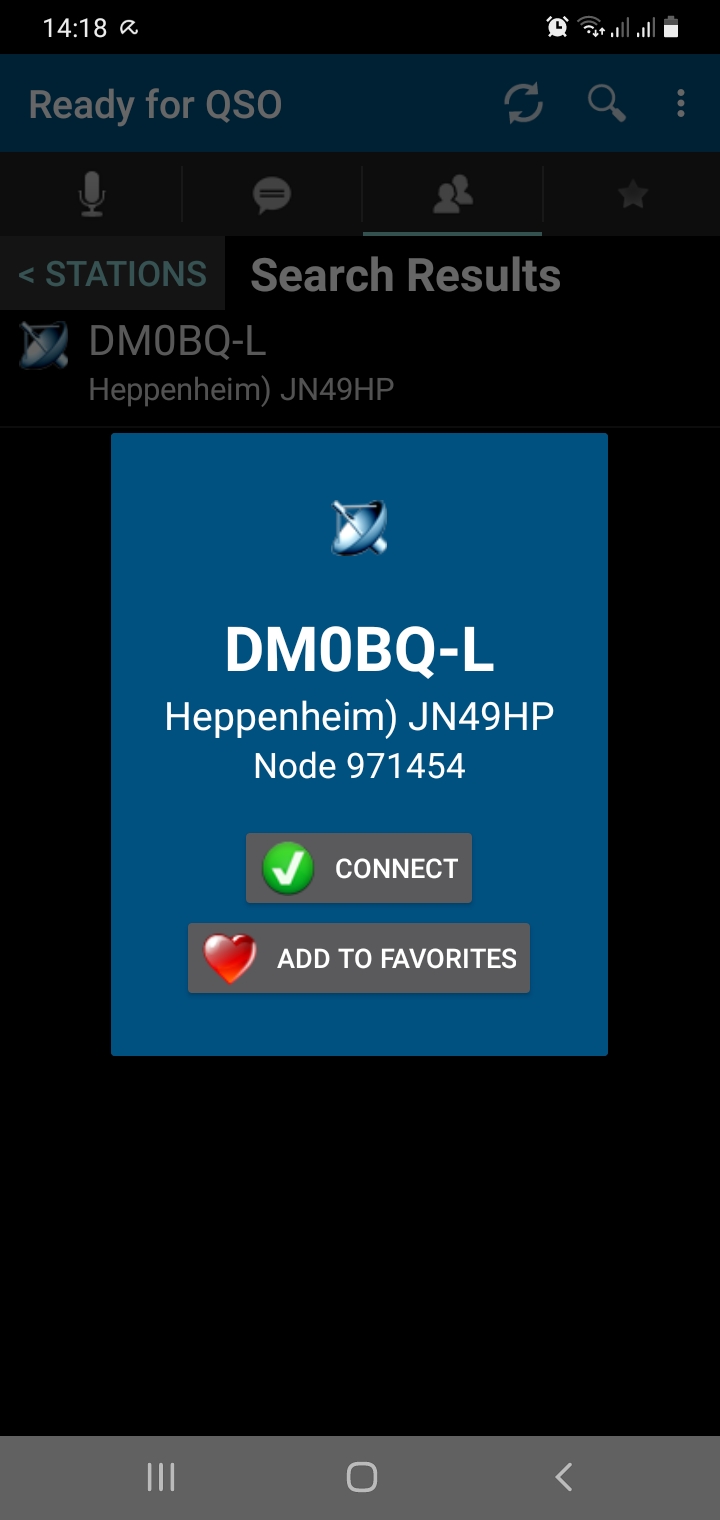

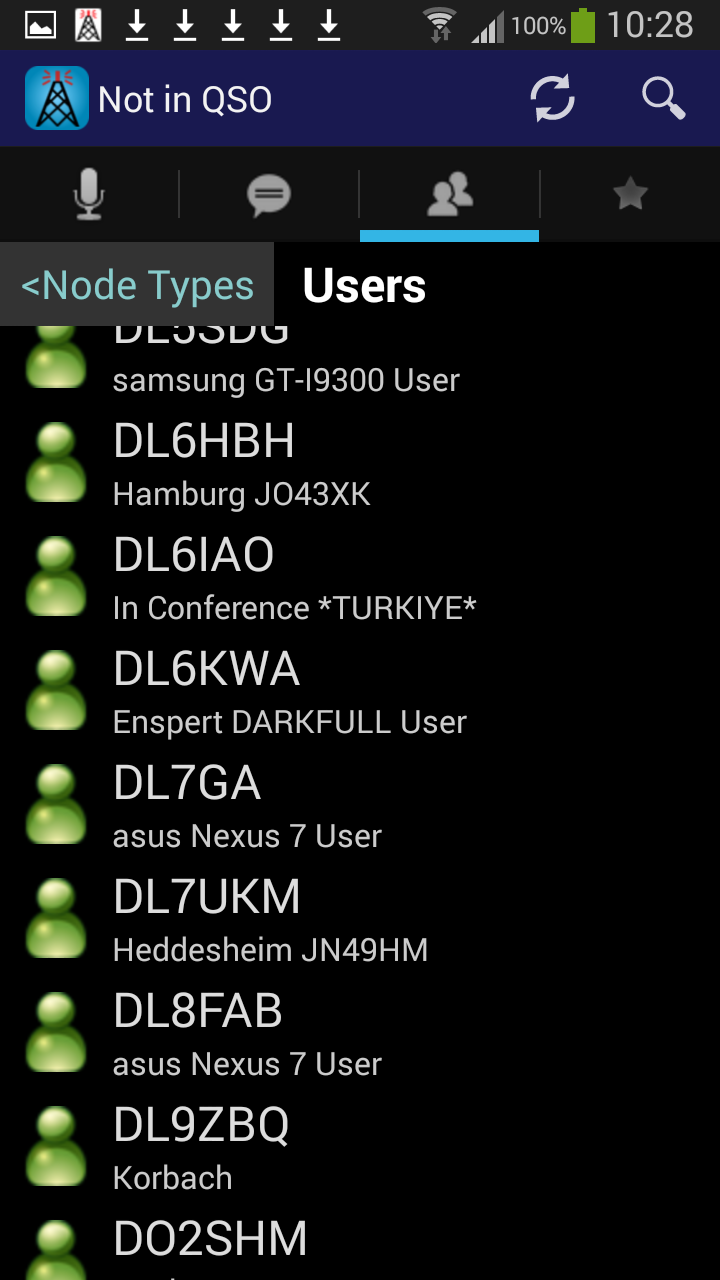

  EchoLink Android

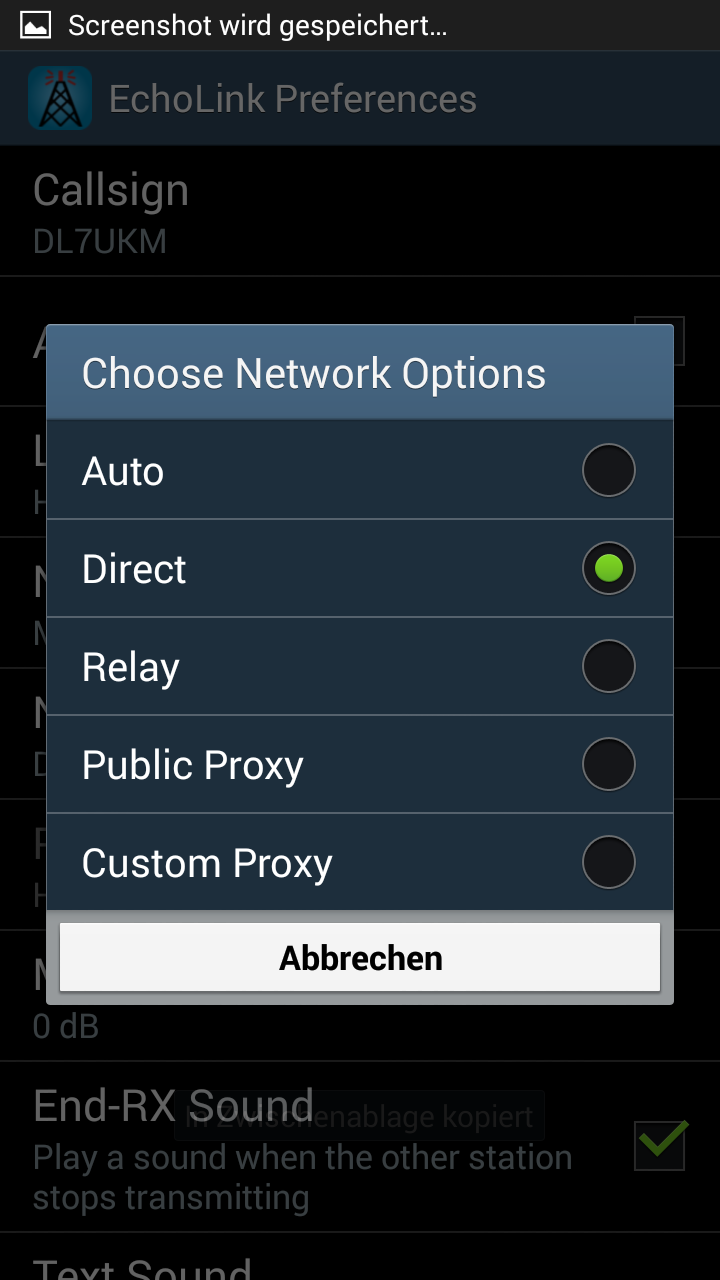

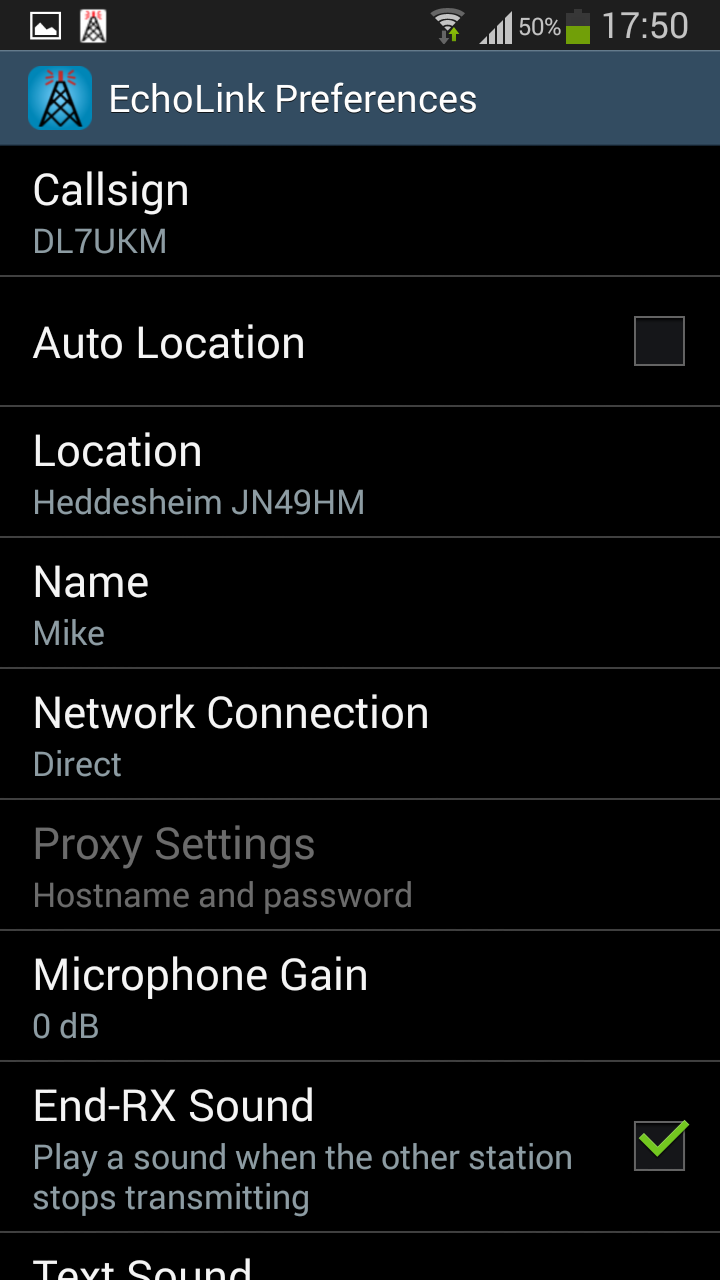

  Network Connection Choose Network Options



- Direct:
 - erfordert die Portfreigaben im Router zum Internet, somit direkter Zugriff auf den Router(z.B. WiFi-Access-Point erforderlich)
 - Anruf, Verbindungsaufbau, durch andere Teilnehmer möglich

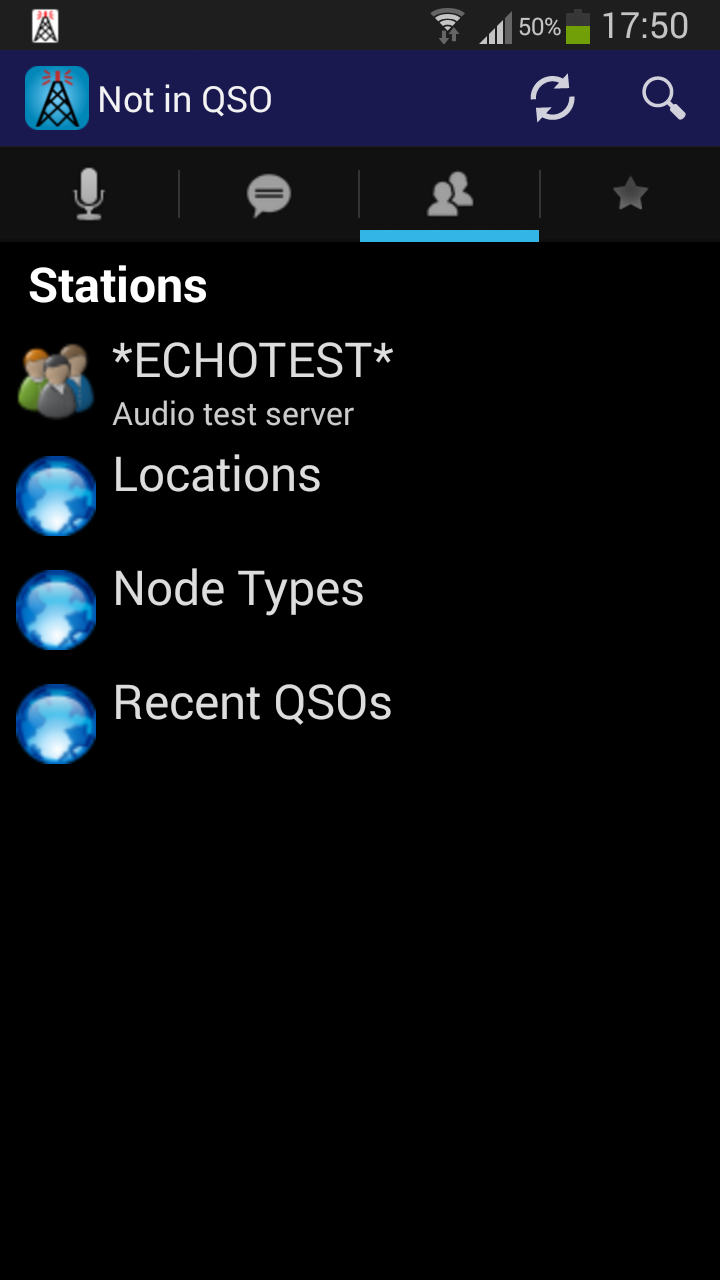

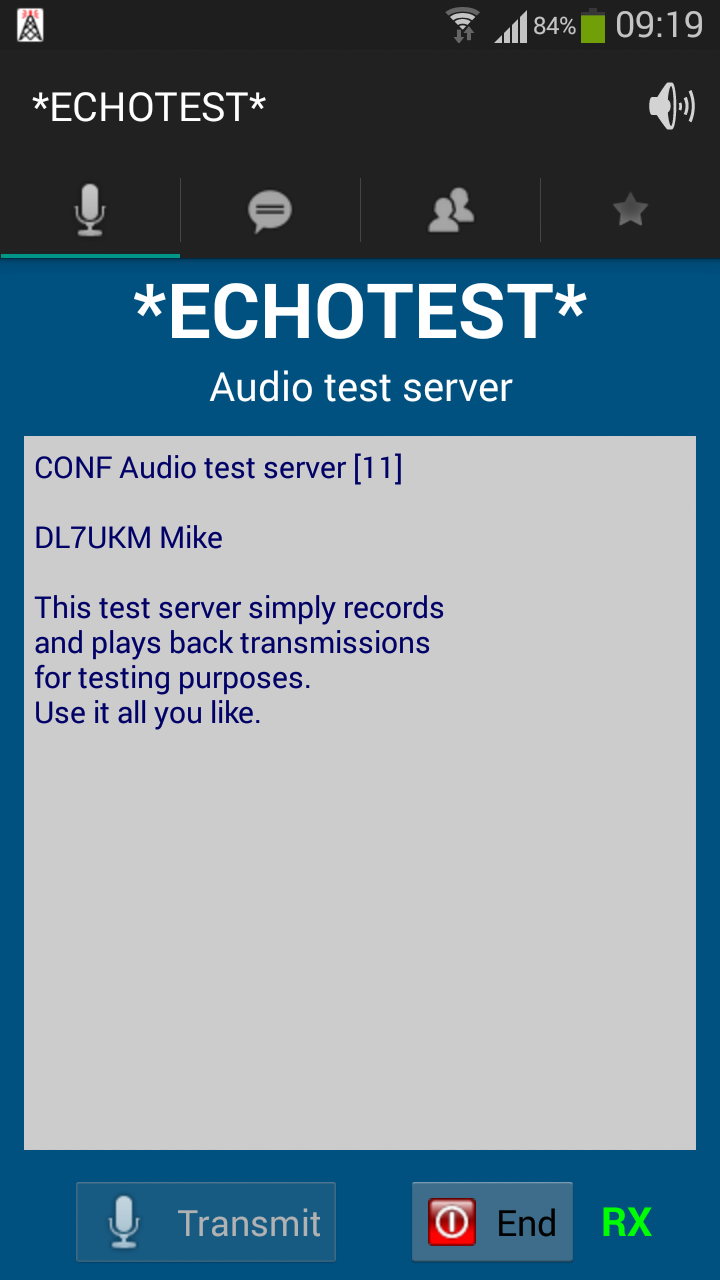

  ECHOTEST
Audio test server
Echotest

  Connect mit eigenem Node

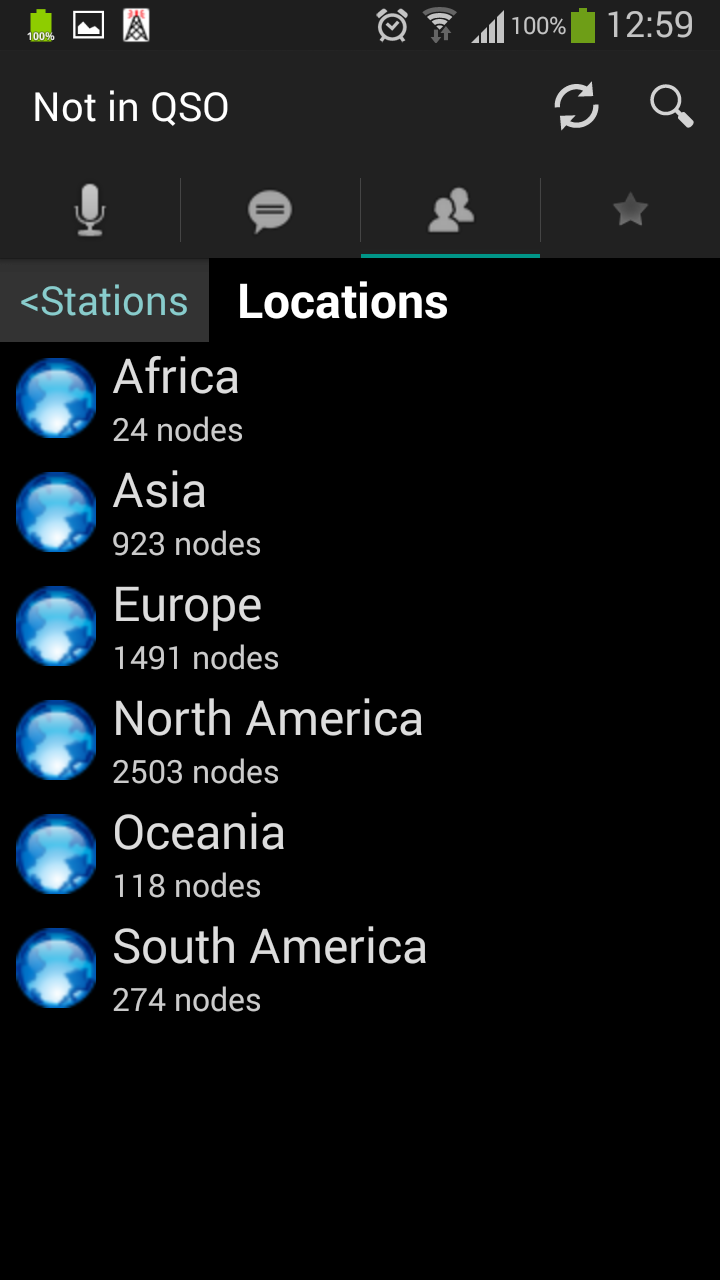

  Locations

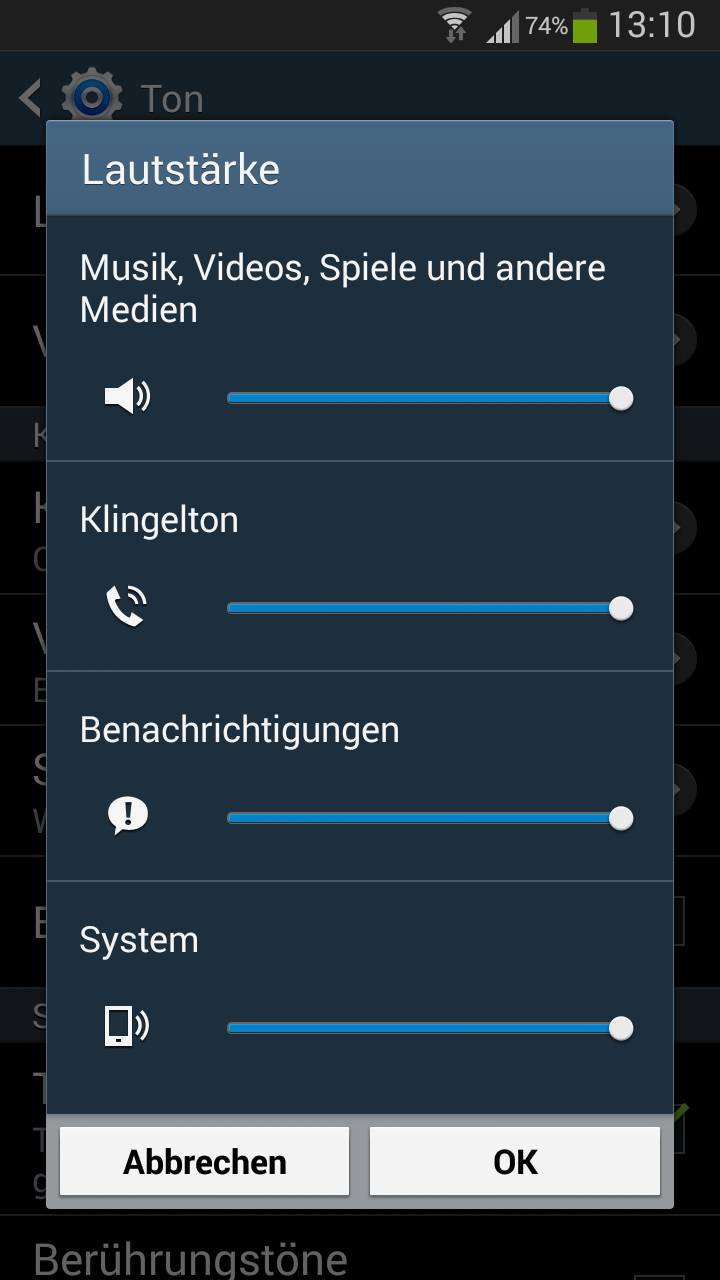

  Sound für Benachrichtigungen aktivieren
  Workaround bei EchoLink-Problemen, Probleme bei der Nutzung von EchoLink-Gateways über Proxyserver welche sich auch im HAMNET befinden  by DG8NGN 23. März 2015

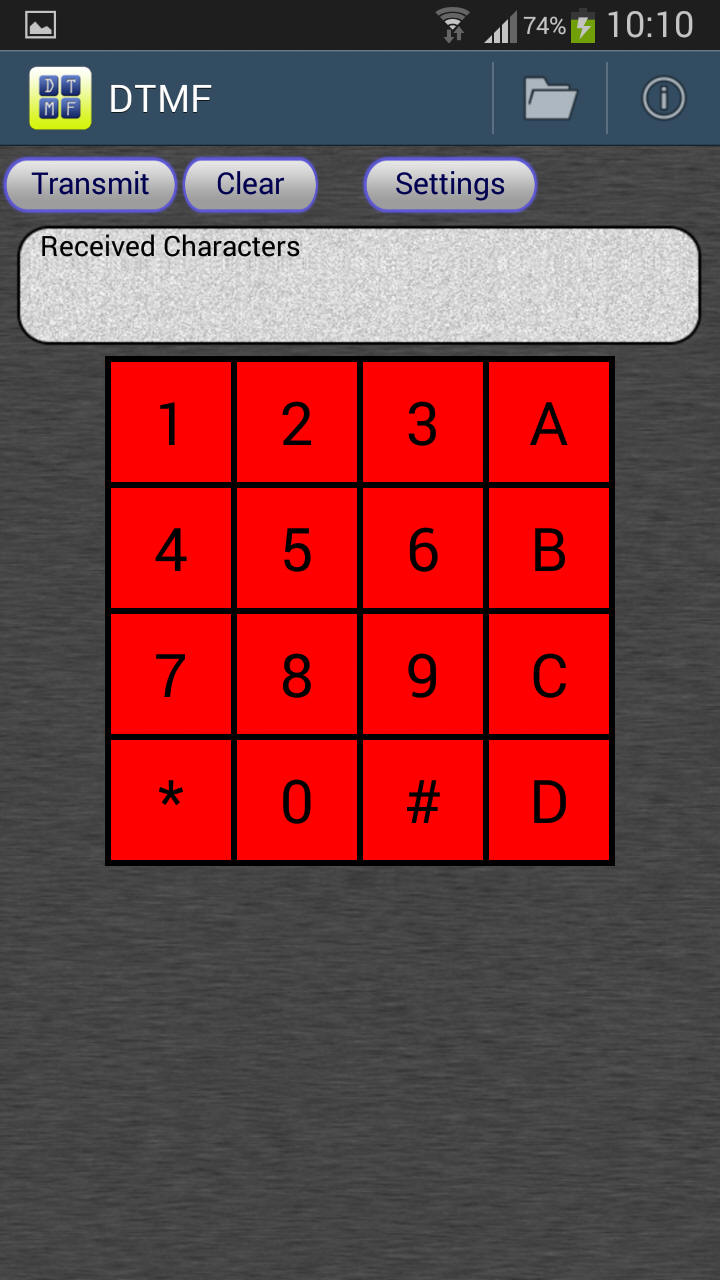

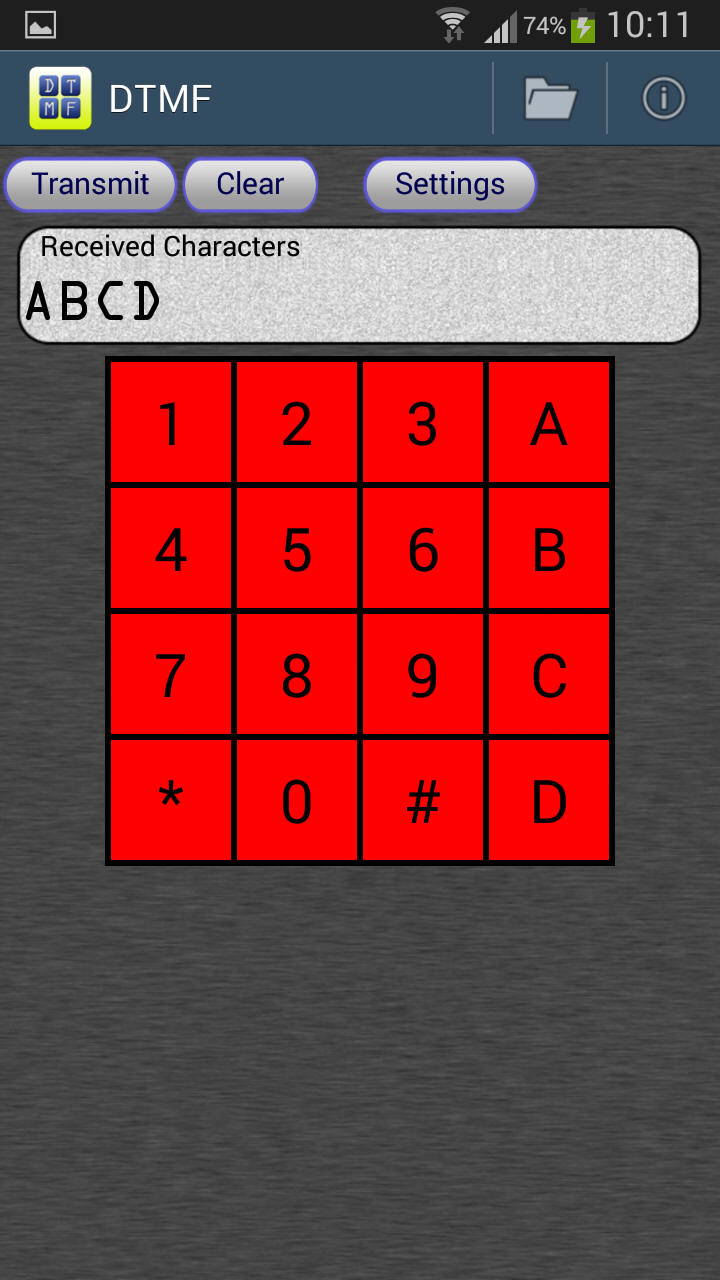

  Überprüfung der DTMF-Tastaturbelegung
  Die DTMF-Tasten ABCD auf  Handfunksprechern sind mitunter den Tasten oberhalb der Ziffertasten zugeordnet.

    BAOFENG
GT-3TP
Taste  DTMF
MENU   A
  ⇑      B
  ⇓      C
EXIT     D



To Do:

  - Zugang via WiFi, Mobile Phone Networks data rate
  - EchoLink Nutzung via PC, SmartPhone, IP-Anbindung zur EchoLink-RF-Station
  - legal aspects in DL?
   - Rufzeichen bei Nutzung im Ausland, CEPT, EchoLink generell nicht erlaubt(Frankreich?)
  - EchoLink via SmartPhone, Einwahl auf lokale Gateways, Repeater

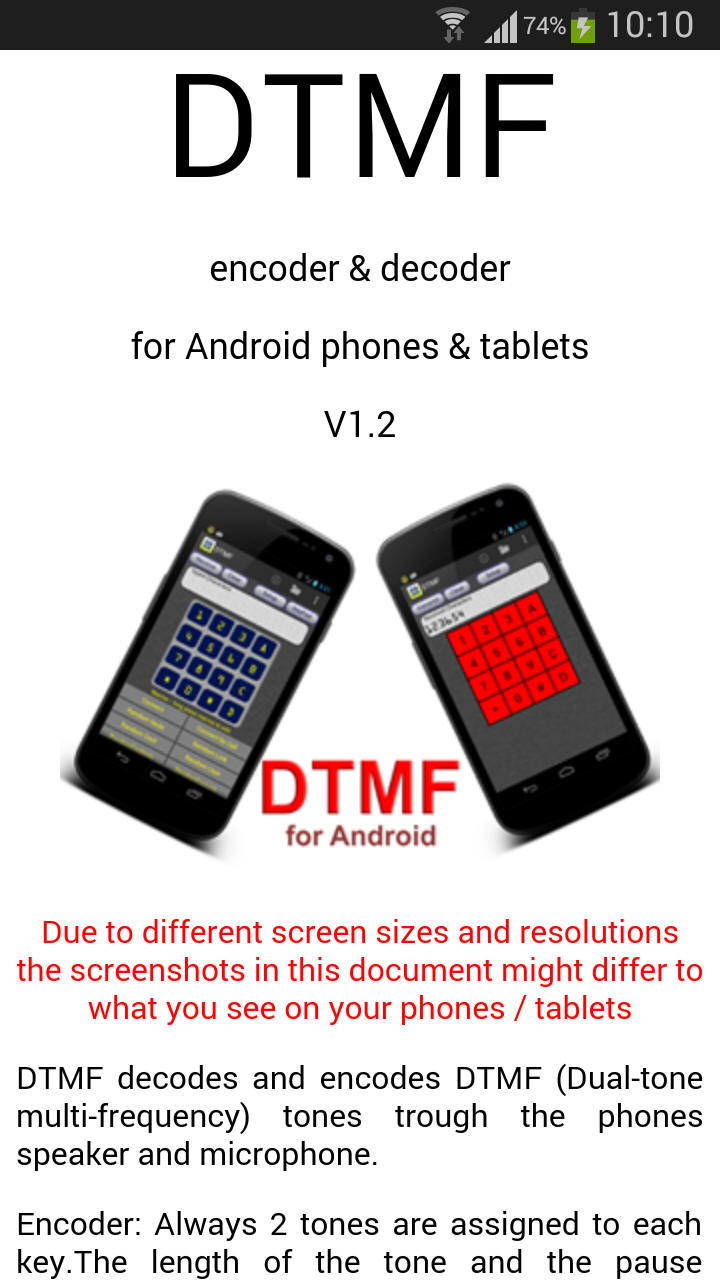

  DTMF Generator, Nachrüstung, Smartphone

  Faxgerät vor Jahren entsorgt, Hama Fernabfrage noch vorhanden

   DTMF Encoder by cstech.co.uk   http://www.holtek.com.tw/productdetail/-/vg/ht9200 http://www.box73.de/

  - Wo nachrüsten? Im gemeinsamen Mikrofon-Signalweg, in einzelnen Geräten, ...

  Ältere UKW-Funkgeräte mit DTMF und CTCSS aufrüsten by DK8JG

  Wo ist der nächste EchoLink Zugang?
  Listen

  Repeater Liste
  Android
  -> RepeaterBook   ZBM2

  EchoLink Finder  by Hamdroid

  IRLP Finder by Hamdroid
  Telephone DTMF Dialer
  MFW DTMF Dialer Codesender für Fernabfrage

  DTMF Dialer Android

  SvxLink auf Raspberry-Pi
  Mein Echolink- Gateway by DK5OH
  http://www.hamserverpi.de/
  http://www.ruhrtronik.de/



Updated on 30. Juli 2017.
