This page is still under construction.

   To Do   It's time to finalize and sort the content on this page!  ;-)



Kenwood TM-733A/E

[08.07.2013, 27.10.2013, 22.07.2017, mkn]


Beschreibung 144-146-MHz, 430/440-MHz-FM-Doppelband-Gerät

  - absetzbares Bedienteil


Hersteller Kenwood



Lieferumfang
  TM-733E, Mikrofon MC45, DC-Kabel incl. Sicherungshalter

Baujahr 198x

Optionen
  - DFK-7B Kenwood Trennsatz-Kabel (7m)
  - DFK-3B Kenwood Trennsatz-Kabel (3m) Abnehmbares Frontplattenkabel, Frontplattensatz
  - TSU-8 CTCSS-Modul nachbestückt


Technische Daten, SPECIFICATIONS Source: Bedienungsanleitung


  Betriebspannung 13,8 V DC +/- 15 % ( 11,7 - 15,8 V)
    144-146 MHz 430-440 MHz
  Ausgangsleistung, Hoch 50 W 35 W
  Ausgangsleistung, Mittel, M 10 W 10 W
  Ausgangsleistung, Niedrig, L ca. 5 W ca. 5 W

  Stromaufnahme, Senden, max. < 11,5 A < 10,0 A
  Stromaufnahme, Empfang(kein Signal) < 1,2 A



  1995 Kenwood TM-733E VHF/UHF-FM Mobiltransceiver

 FUNKAMATEUR Typenblätter-Archive



User Manual Instruction Manual EN Bedienungsanleitung in Deutsch

Mikrofon MC45
  - Multifunktions-Mikrofon
- Electret-Mikrofon

  - Kenwood MC-45 NoName Handmikrofon mit Westernstecker
- https://www.funktechnik-bielefeld.de/ 22.07.2013, Preis: 29,95 €
  - Schaltbild

  -gesucht MC-45DM, Multifunktions-Mikrofon mit DTMF-Tastatur

  http://www.oz1bxm.dk/BS/Kenwood-mics1.jpg  http://oz1bxm.dk/index.html

TSU-8 CTCSS-Modul


Sicherung 15 A


Packet Radio   Bedienungsanleitung in Deutsch
  DATA-Anschluß am Frontpanel D-10
  DATA-Anschluß-Stiftbelegung D-11


  PKS≠PTT
  Pegel
  Separate DATA-Ausgänge
  PR9 500 mVp-p, 10 kOhm
  PR1 300 mVp-p, 10 kOhm

  PACKET-Betrieb D-100, D-101

  Modulationseingangspegel   Frequenz-Hub Selektion F+Step
  1200 Baud 20 mVss, Eingangsimpedanz: 10 kOhm 3 kHz(±0,5 kHz) 1200 Baud Standard
9600 Baud 2000 mVss, Engangsimpedanz: 10 kOhm 2 Khz(±0,5 kHz) 9600 Baud wählen
    Faktor 100---> Pegelung
    Mikrofoneingang wird stumm geschaltet

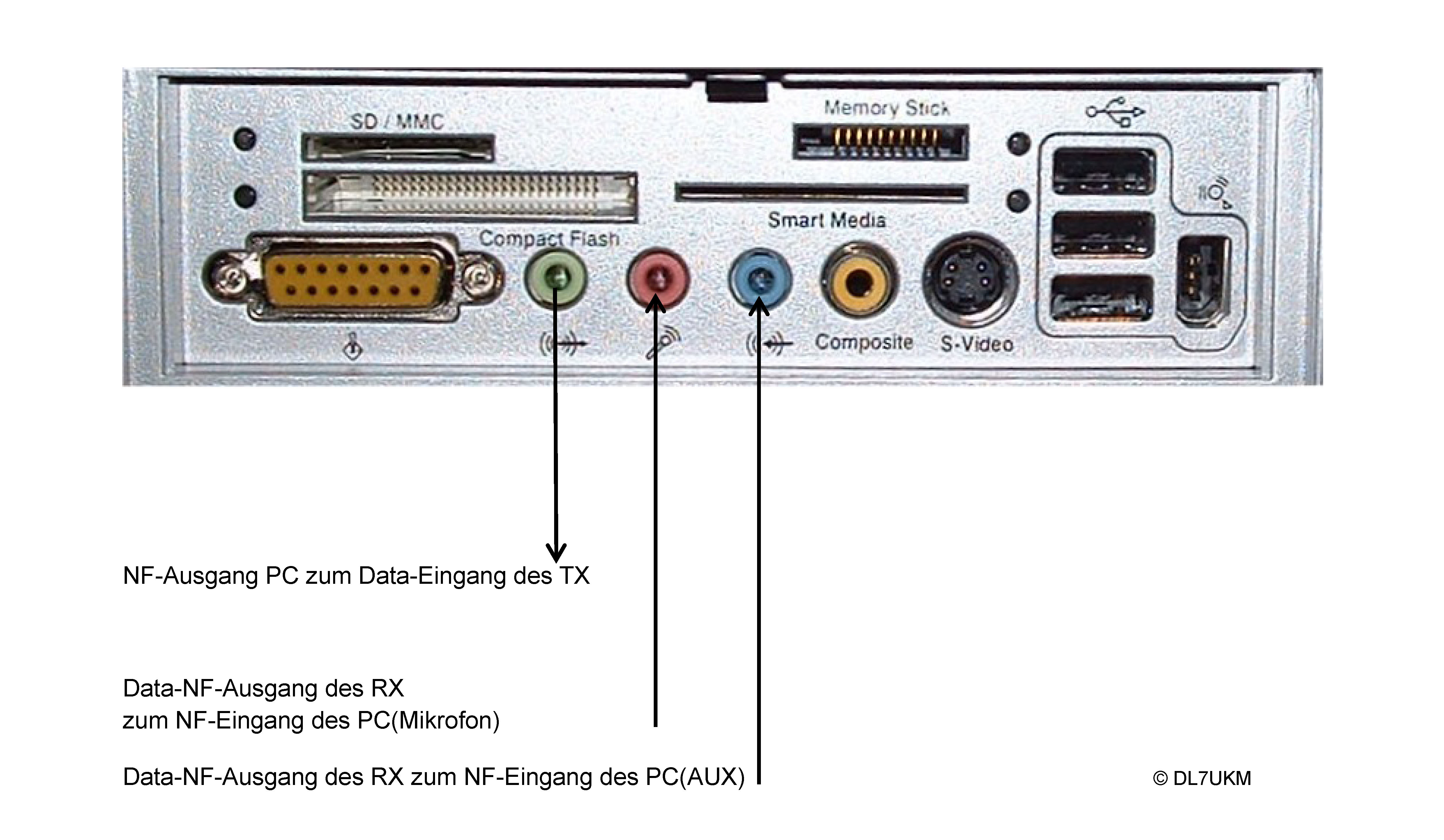

  Interface [26.10.2013] 2 NF-Eingangs-Transformatoren PR9 und PR1, Stecker-Klinkenstecker-Kabel zum PC, Selektion über Mikrofon-Eingangsmixer AUX-Mixer, Links(MONO; PR1k2) oder Rechts(PR9K6)
Wie sieht es mit dem AUX-Eingang aus? Stereo-Mixer vorhanden, aber die Empfindlichkeit gegenüber dem Mikrofon-Eingang deutlich geringer. 		???
CONNECTXL
Hat Mikro-Eingang überhaupt einen Stereo-Mixer ? Nein. :-((
    Senderseitige Pegelung Intel ® Front Panel I/O Connectivity Design Guide

  EchoLink Interface Kenwood TM-733 HB9DWW



Modification
  Frequenzbereiche

  Decreasing Intermod susceptibility of the Kenwood TM-733 by  KA7OEI
  TM-733a Dual Band Transciever  by N8QT  Quick Reference, Circuit Diagramm
  Modifications for the Kenwood TM-733
  Kenwood TM733 by DK7IN NF-Störungen, defekte VHF Endstufe
  X-Band Modifikation beim TM-733 von Kenwood by Marc / DG3ACM


Infos
  KENWOOD TM733A Question




Ersatzteile Etus-Landgraf TM-733 Schematiken: 1 2 3

  Beleuchtung Display
Subminiature bulb
Design With free wires
Durchmesser: 3,15 mm Länge 6,35 mm 		ehemals bei Reichelt unter L 3211  Bild

L 3211 6 V, 40 MA, D 3.15 MM

EAN/GTIN: 9900000250317

  2*2 Lampen in Serienschaltung
  - Dimmung

Erweiterung RC-D710 Bedienteil mit eingebautem TNC für TM-V71E, TM-D700E,
TM-G707E, TM-V7E, TM-733E, TM-255E und TM-455E
  Kenwood-Statement zum eigenem Produkt RC-D710: "Transceiver, an die das RC-D710 angeschlossen werden kann
TM-V71E, TM-D710E, TM-D700E, TM-V708E, TM-G707E, TM-V7E, TM-733E, TM-255E und TM-455E
Das RC-D710 arbeitet an Transceivern, die einen Datenanschluss besitzen und für Packet-Radio mit
1200/9600 bps geeignet sind. Kenwood garantiert jedoch nicht die Performance des angeschlossenen Transceivers."

Auf der Suche nach Ersatz für das MC-45DM, DTMF-MIC mit RJ45 Konnektor

  MC-52DM, 8 poliger Stecker TS-2000, optionales Zubehör
  MC-53DM
  MC-57DM, 8 poliger Stecker TS-2000
  MC-58
  MC-59 kein eingebauter DTMF-Generator!

  http://www.kc2wbx.com/welcome/dtmf-mic-kenwood-ts-2000/
  Alinco EMS-57 - DTMF-Handmikrofon alinco-ems-57?c=18
  Alinco EMS-57

  ALINCO-EMS-79-DTMF-Handmikrofon-fuer-DR-735E.2.html


Reparatur

  - Defekter TM-733 von Kenwood by Marc / DG3ACM

 - Sicherung F202
 - Serial Data Converter TC4S11F

Gesucht
  -  MC-45DM, Multifunktions-Mikrofon mit DTMF-Tastatur
  - Sicherungen 15A USA-FLINK 15A Feinsicherung 6,3x32mm, flink, US-Norm, 15A
by Reichelt
 - Datenblatt


To Do
  Drawing, Bilder
  Modification

Google "Kenwood TM-733"
  "Kenwood TM-733 Packet Radio"
