Diplome

  ---> DL7UKM Awards, Diplome


  ARRL's Online DXCC

  DLD - Deutschland-Diplom

- DOK-Abstreichliste


  - Diplom Interessen Gruppe (diplom-interessen-gruppe.info)

 DL7UKM DIG 6517

  - Home Page of OL5DIG czech section DIG OK5DIG, diplom interessen group (nagano.cz) - OK DIG-Mitgliedsliste (nagano.cz)




  WFF-Diplom  World Flora Fauna



  Diplom-Beantragung
  - Ausschreibung, Regeln
- QSL's sammeln
- prüfen, beantragen
- Online-Beantragung

  Online-Beantragung

  LoTW erlaubt die Integration von QSL's via Clublog

  eQSL

  DARC Community Logbook (DCL) - DARC

--->DCL DARC		 ermöglicht neben dem QSO-Abgleich die Integration von QSL's per Papier-QSl, eQSL, LoTW und Clublog

  QRZ.com erlaubt die Integration von QSL's via LoTW

  Diplombeantragung für zahlreiche "digitale" Clubs

  UAAC UltimateAAC, Heinz Urban, DK5UR
  Hinweis zur Installation
- Windows 10 Prof, 64 bit
- MS Office 2010 Pro Plus, 32 bit

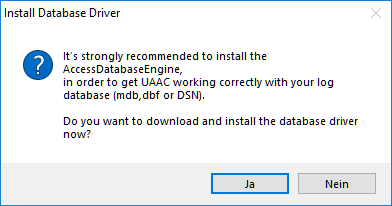

- Achtung UltimateAAC, 32-bit-Version installieren

- 64-bit-Version erfordert ACCESS-Data-Engine-64-bit
- Auswirkung bei Start von Word, ...

- aufmerksam geworden beim Versuch das Swiss-Log direkt einzubinden---> Fehlermeldung

Lösung
UAAC 64 bit deinstalliert und 32-bit-Version installiert
http://epc-mc.eu/index.php?option=com_phocadownload&view=category&id=4:32bit&lang=de



  WWFF World Wide Flora & Fauna

- http://wwff.co/logsearch/

    nationale DLFF-Datenbank Worked DL Flora & Fauna DLFF-Diplom Hunter: DLFF Diplomausschreibung/DLFF rules
 Auskunft am 18.02.2018: DL7UKM
    http://www.wff-dl.de by DL2VFR

 - DL-FF-Gebiete

  - bei Altlandsberg

DL DLFF-376 Fredersdorfer Mühlenfließ, Langes Luch und Breites Luch Brandenburg DL EU
Gooogle
Fredersdorfer Mühlenfließ, Langes Luch und Breites Luch Brandenburg

Map


KGV Am Mühlenfließ e. V.

Sind Teile der Anlage eingeschlossen?
- Ja/Nein, unterschiedliche Maps.
- Map der NABU: nein

NSG: Naturschutzgebiet
FFH: Flora Fauna Habitat


https://de.wikipedia.org/wiki/Liste_der_FFH-Gebiete_in_Brandenburg

3448-301 Langes Elsenfließ und Wegendorfer Mühlenfließ 211,07 Lage ♁Position Beschreibung

Langes Elsenfließ und Wegendorfer Mühlenfließ
LANGES ELSENFLIEß UND WEGENDORFER FLIEß
Langes Elsenfließ und Wegendorfer Mühlenfließ by Google

Karte -> Ja   Landesamt für Bauen und Verkehr (LBV)

http://www.maerkisch-oderland.de/cms/front_content.php
- GEO-Portal   -> Ja
  - https://www.landkreismol.de/WebOffice_Extern/synserver?project=internet&user=gast&password=gast&View=Umweltdaten

http://www.altlandsberg.de/uploads/downloads/Seiten/bauamt/BEK_Buergeracker_FNP-Anlage.pdf
  Steckbriefe der Natura 2000 Gebiete

3448-301 Langes Elsenfließ und Wegendorfer Mühlenfließ (FFH-Gebiet)
 		 https://geodienste.bfn.de/schutzgebiete?lang=de
Langes Elsenfließ ..., FFH


http://www.ffh-gebiete.de/ffh-gebiete/


  Bedingungen für Aktivierer - Lage, Karten
- Station
- Antenne
- Stromversorgung






DX


  Bavarian Contest Club
  DXing.com
  Northern California DX Foundation
  425DXNEWS
  DX News
  DXMAPS.COM   Login      14  28 50 144 432 MHz

  Amateurfunkpraxis/DX by FUNKAMATEUR
  DX Code of Conduct
  Das neue Handbuch für den DXer by K7UA, 2015
  OK DX Foundation


DX-Cluster



  F5LEN Webcluster
  Simon's DX Cluster ALL 14 MHz 28 MHz
  DX SUMMIT.fi

  DX Cluster - Show spots • SK6AW † The SK6AW WEB-Cluster will SHUT DOWN on 30 Nov. 2015. Thank you all for these years.
    The SK6AW DX-Cluster.  Info by SK6AW, 10.09.2015

"This is the SK6AW DX-Cluster, SM6YOU-2, on the web.

* Available in several colour schemes
* Available on WAP: http://sm6.se/wap
* Available on iPhone: http://sm6.se/i
* Available on Telnet: telnet://sm6.se:8000
* Available on IRC: irc://irc.efnet.pl/cqdx

To be able to spot, you need to sign up (using your callsign!), then you're ready to send spots worldwide. Please do not abuse this function, all spotting-actions are logged.

Even if the refresh timer is set to 60 seconds, you can refresh manually. The data is always live.

iPhone push notifications is currently OFFLINE. The app we used to send notifications has been cancelled


Sysop options!
Do you display our cluster on a webpage using an IFRAME or AJAX?
You can add some optional parameters to make it look more like you want!
Worst-case URL could look something like this:
http://www.sk6aw.net/cluster/?skin=1&mode=SSB&continent=EU&invert=no&limit=20&announce=yes&wcy=yes&hideall=yes

Explanation:

skin=1               0=Blue, 1=White, 2=Gray, 3=Light Blue
mode=SSB         SSB, CW or DIG (must be in caps)
continent=EU     EU, AF, AS, OC, NA or SA
invert=no           if yes; show only spots OUTSIDE of continent
                          if no; show only spots WITHIN continent
limit=20              how many lines of cluster to display
announce=yes   show "sh/ann" below spots
wcy=yes             show wcy/wwv below spots
hideall=yes         hide text/settings, just add a small source-line at the bottom
If you don't send any parameters (except "hideall"), the users default cluster settings will be used, if he ever visited us before.

Questions?
Post them in the guestbook at sk6aw.net, or mail us, info [a] sk6aw.net "
  DXSpider
  www.dxcluster.org     --->

 "Unfortunately, because there seems to be a divergence of view between various telnet clients as to whether they echo or not, I have set the default to be 'remote echo'. If you use one of those telnet clients that actually obeys the rfcs (eg a unix telnet) you may feel happier doing a set/noecho after you have logged in. "
  DXSpider documentation wiki

 - German		 Registration, Password
- http://www.dxcluster.org/main/adminmanual_en-9.html

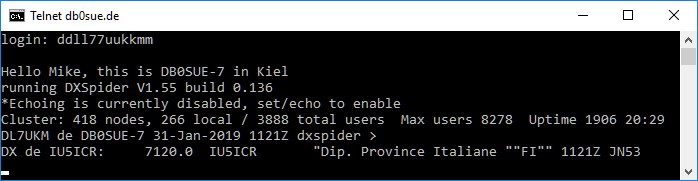

  TELNET Aktivierung unter Windows 10 Prof

    - Windows 10 & 7: Telnet aktivieren, Port & Befehle – so geht's
 - Windows 10: Telnet Client aktivieren und deaktivieren








- open db0sue.de 8000

- Enter

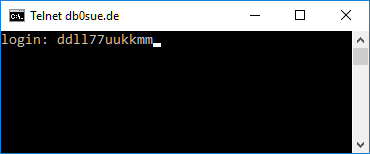

- Eingabe wird mit Echo gedoppelt -> siehe DXSpider






Internet Explorer: telnet://db0sue.de:8000/






EME

  DL0SHF DL0SHF
  EME-auf-23cm-mit-Minimalaufwand by Hannes Fasching, OE5JFL

  http://www.ka9q.net/moonbounce-notes/ History



EMV / BEMFV



    Sechsundzwanzigste Verordnung zur Durchführung des Bundes-Immissionsschutzgesetzes   2013  pdf

  Elektrische, magnetische und elektromagnetische Felder (EMF) Berufsgenossenschaft für Transport und Verkehrswirtschaft (BG Verkehr)
   - DGUV Vorschrift 15 - Elektromagnetische Felder (BGV B11)

  Elektromagnetische Felder am Arbeitsplatz oder im Shack

  Bundesnetzagentur
   - Standortverfahren
   -> Formulare 		Verordnung über das Nachweisverfahren zur Begrenzung elektromagnetischer Felder (BEMFV)    pdf

  - Anzeige ortsfester Amateurfunkanlagen (BEMFV)

  Anleitung zur Durchführung einer Anzeige		 "(1) Eine ortsfeste Funkanlage mit einer äquivalenten isotropen Strahlungsleistung (EIRP) von 10 Watt oder mehr darf nur betrieben werden, wenn für diesen Standort eine gültige Standortbescheinigung vorliegt. Das Gleiche gilt für eine ortsfeste Funkanlage mit einer äquivalenten isotropen Strahlungsleistung (EIRP) von weniger als 10 Watt, die an einem Standort mit einer Gesamtstrahlungsleistung von 10 Watt oder mehr errichtet wurde, oder wenn durch die hinzukommende Funkanlage die Gesamtstrahlungsleistung von 10 Watt (EIRP) erreicht oder überschritten wird. Satz 2 gilt nicht für solche Funkanlagen, die eine äquivalente isotrope Strahlungsleistung (EIRP) von 100 Milliwatt oder weniger aufweisen." Quelle

    WattWächter
  DARC https://www.darc.de/der-club/referate/emv/emv-emvu-bemfv-etc/ Mitgliederservice, Anmeldung erforderlich

  DM2BLE's Antennenbibliothek -> www.dm2ble.de  DM2BLE

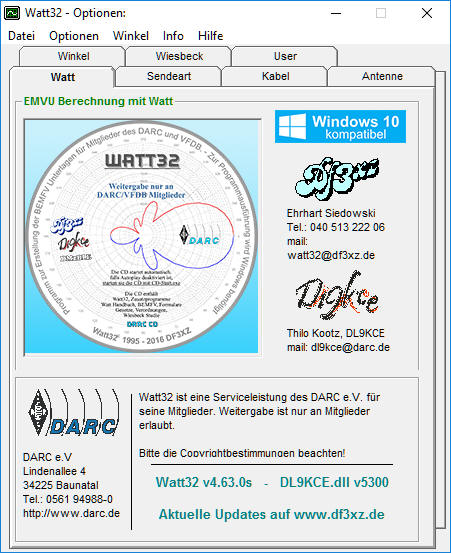

  EMVU Sicherheitsabstandsberechnung mit Watt32©   by DF3XZ

 - Fern-, Nahbereich, Leistung, Sicherheitsabstand, kontrollierbarer Bereich
   - gemeinsamer Betrieb

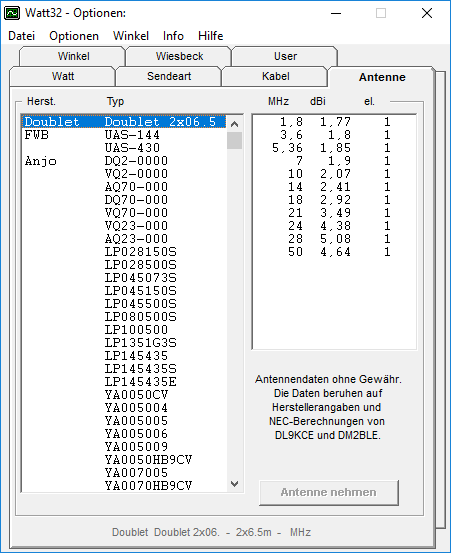

  - AntUser.txt  Eingabe von Antennen, Gewinn und Elementeanzahl Antennentyp (nur Text-Info oder wird die Info auch bewertet?)
- Speicherort Windows 10, Benutzer Local, Virtual Store, Watt32
- Weitergabe von AntUser.txt mit der user.dat




  Eigene Antennen
Bei der Eingabe der Texte für Hersteller, Antennenbezeichnung und Antennentyp kein Komma verwenden!
  Struktur der Datei
- Komma dient als Separator, Trennungszeichen der Daten innerhalb einer Zeile
  Daten der Doublet nach DM2BLE
Drahtantennen  Doublet mit Hühnerleitung
Gewinn: 5,36 MHz, als 1,85 dbi angesetzt
Daten direkt ins AntUser.txt-File eingegeben		 [Doublet]
Doublet 2x06.5m,2x6.5m,1.8,1.77,1,3.6,1.8,1,5,1.85,1,7,1.9,1,10,2.07,1,14,2.41,1,18,2.92,1,21,3.49,1,24,4.38,1,28,5.08,1,50,4.64,1,#
[FWB]
UAS-144,L/4 vert.,144,5.15,1,#
UAS-430,5/8 L vert.,430,7.15,1,#

  Wo werden die User-Datein abgelegt?

  23.03.2017
- Update entdeckt
25.03.17
- Update erschienen, unmehr v4.63.1s

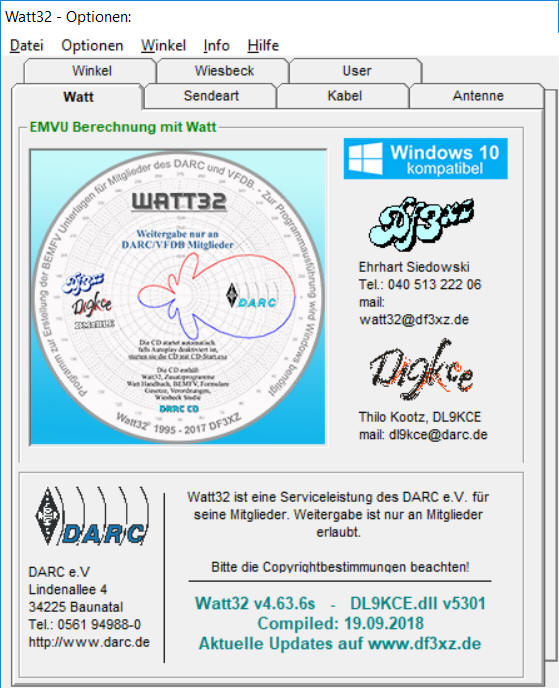

  Update auf v4.63.6s



  20.03.2019
- QO-100 macht ein Update der Standortanzeige erforderlich
- Gewinnangaben für Spiegel
- 60 cm Spiegel für 2,32 GHz -> 20,26 dBi


   DARC Distrikt Hamburg(E)  EMV-EMVU

  Selbsterklärung nach BEMFV
 Erfahrungen mit RegTP-Aussenstellen bei Anzeigen nach § 9 BEMFV  by DH2MIC		 DH2MIC

  Berechnung El.-Magn. Felder im Nahbereich von Antennen FS3D  by DK9BW


  Daten sammeln und einfach beginnen
- Lizenzurkunde
- Standortkoordinaten
- Lageplan, Flurplan
- Zeichnungen Gebäude, Tragwerke, Antennen
- Höhen der Sendeantennen über NN und über Boden
- Blockschaltbild der Station
- Sendeleistung pro Band und Modulation
- Antennengewinn, Strahlungsleistung
- Azimut / Elevation / Polarisation von Richtantennen
- Speisekabel, Typ, Dämpfung, Frequenzabhängigkeit
- Software installieren, z. B. Watt32
- Berechnungen
- Zeichnen
- Messen, Auswertung
-> Selbsterklärung(Anzeige) oder Standortbescheinigung  		 Flurplan,  Baden-Württemberg [20.04.2017]
Geoportal Baden-Württemberg
- Geodatenviewer
 Suche nach Flurstück
 Dienste Aktivieren
 - Liegenschaftskataster

ALKIS-Basis (WMS_LGL-BW_ALKIS_Basis)
-->   Der WMS LGL-BW ALKIS Basis zeigt die Liegenschaftskarte im Maßstabsbereich von 1:50 000 bis 1:500. Dargestellt werden auf 2 Layern: - Katastergrundriss (Flurstücke, Gebäude, Bauwerke und Einrichtungen, tatsächliche Nutzung). Der Dienst liefert keine amtliche Liegenschaftskarte nach der Verwaltungsvorschrift für die Führung des Liegenschaftskatasters.

- ALKIS auswählen
- unter Karten den Dienst aktivieren
-Transparenz unter dem Dateifolder
-Icon Hintergrund Karte, hier kann auch Hintergrund Luftbild ausgewählt werden



  ERP effective radiated power effektive Strahlungsleistung PERP=(Pout-Ploss)*G
        - Pout
- Ploss
- G
  EIRP equivalent isotropic radiated power Äquivalente isotrope Strahlungsleistung Bezugsgröße ist der isotrope Strahler

PEIRP=(Pout-Ploss)*G+2,15 dB

  Messen der Feldstärke
  Kalibrierung von HF-Strahlungsmonitoren
  http://www.sat-schneider.de/download/datade.pdf by SAT-Schneider Downloads
  - E-Feldsonde EFS1
  - H-Feldsonde HFS1

  Elektromagnetische Felder und Antennenmesstechnik Arbeitsgruppe 2.21 PTB
  Traceable electric and magnetic field calibrations of radiation monitors for amateur radio inside a parallel plate transmission line up to 30 MHz by T. Kootz 1, T. Schrader 2, and K. Münter* 1 DARC – Deutscher Amateur Radio Club, Baunatal, Germany 2Physikalisch-Technische Bundesanstalt (PTB), Bundesallee 100, 38116 Braunschweig, Germany *retired, formerly at: DARC and PTB, Germany http://www.adv-radio-sci.net/10/19/2012/ars-10-19-2012.pdf
  Kalibrierung von HF-Strahlungsmonitoren in einer symmetrischen Parallelplattenleitung des DARC P24
  Umgang mit den Ergebnissen aus der DARC-Kalibrierung - P24

    Molière, T., DL7AV u.a.:
Feldstärkemessungen leicht gemacht, CQ-DL 70 (1999), H.6 S.484, H.7, S. 564, H. 8, S. 668, H. 9, S. 747
  Erfahrungen mit Geräten aus der Serie "Feldstärkemessungen leicht gemacht" von om Molière, DL7AV, in der CQDL 1999.
  Umrechnungsskala zum Feldstärkemeßgerät von DL7AV
-> PDF-Datei		 by DL2CH
  Pegelmesser by DL2KHP
  Kalibrierservice für Pegelmesser nach Thomas Moliere (DL7AV) oder PWRM1
  Feldstärkemessungen mit dem PWRM 1 by DL3VCO http://www.sat-schneider.de/deutsch/produkte.htm

  Taschenlexikon der Störersuche - Messungen_in_der_Umgebung_von_Funksendeanlagen.pdf NARDA-STS
    - Eine breitbandige isotrope Antenne


  NARDA-STS
  http://www.nardasts.com/pdf/hochfrequenz/ Strahlungsmeßgeräte EMR-200, EMR-300
    E-Feld-Sonde Typ 8
    H-Feld-Sonde Typ 12
    Bedienungsanleitung_EMR300_02.pdf
  Feldstaerkebestimmung an Amateurfunksendeanlagen1.pdf Achtung, aktuelle Grenzerte beachten
  MEASURING RF LEVELS AT MULTISIGNAL SITES

  Messauswertung


  reaktive Nahfeld
Feld32
  Messauswertung Watt32















EMV Störungen



  EMV Fehleranalyse mit den Oszilloskopen R&S®RTO und R&S®RTE Applikationsschrift

  - Eine selbstgebaute Netznachbildung für Precompliance-Tests leitungsgebundener Störaussendungen an DC-DC-Netzgeräten | Rohde & Schwarz


Erdung



  DEHN

  - BLITZPLANER®
  - Blitz- und Überspannungsschutz für Kabelnetze, Antennen, Fernsehsignale, Tonsignale und interaktive Dienste
  - Windlastzonenermittlung nach Postleitzahl










Foren
  Amateurfunk-Forum der UHF-Gruppe der USKA
  Amateurfunk Forum      DB3OM
  Hamradioboard
  eHam.net
  Kleinanzeigen FUNKAMATEUR

  Forum der DL-QRP-AG für QRP und Selbstbau im Amateurfunk

  BBT - Bayerischer Bergtag
  Forum der Dresdner UKW-Runde VHF-, UHF- & SHF-Forum



Formelsammlung





  Damit fing es einmal an. Der Stromkreis

    U=I*R
    I=U/R
    R=U/I Ist der Widerstand von Spannung und Strom abhängig?

    P=U*I

    XL=ω*L
    ω=2*¶*F



  YO3DAC - VA3IUL  ---> RF System Formulas




Funkruf



  POCSAG --> Frequenzen
  POCSAG - der Amateur-Funkruf
Vortrag in Darmstadt vom April 1999.
  Funkruf (SAMS) im Amateurfunk SAMS (Short Amateur Message System)
  FunkrufMaster  DB0FHN
  FunkrufMaster by DL8RO
  POCSAG, SAMS oder: Funkruf im Amateurfunk † DLØXK Amateur Radio Research Group
- University of Kaiserslautern
  Funkruf (POCSAG) by IGFS e.V.
  DBØHRF POCSAG Funkrufsender - Großer Feldberg   Funkruf absetzen http://funkruf.db0ibm.de/ (Registrierung erforderlich)
  Amateurfunk Funkruf
  Umbau zweier Skyper auf Amateurfunk-Funkruf  by DJ9PZ
  Skyper -Umbau by DB5ZQ
  439,9875 MHz (70cm-Band)
FM
Datenübertragungsrate von 1200 Baud (512 - 2400 Baud)
Protokoll: POCSAG
Modulation: FSK ±4,5 kHz
Bandbreite: 25 kHz

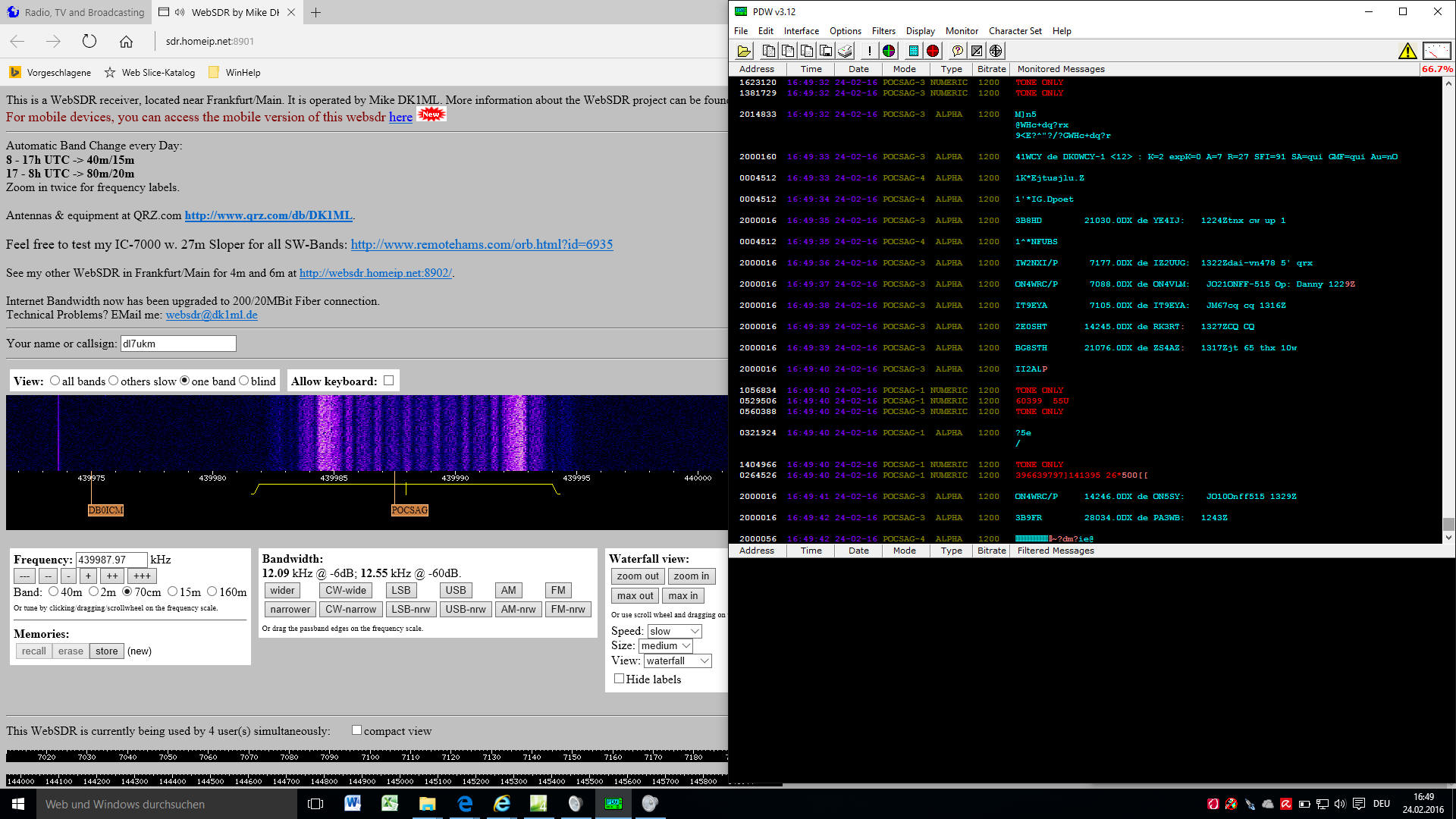

  - Empfang mit SDR und Decodierung mittels PC
  - Umbau Skyper

  Decoding-Software

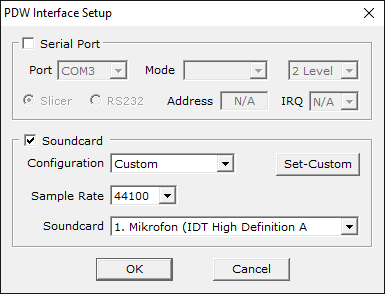

  PDW Paging Decoder Software
Forum

Used:
- Windows 10 Pro 64 bit
- 3,5 mm Klinken-Stecker-NF-Kabel zwischen NF-Out und Mic-Input des Laptops
- RX sdr.homeip.net:8901/  by DK1ML
- Empfang
  DBØHRF POCSAG Funkrufsender - Großer Feldberg







HAMNET           Highspeed Amateurradio Multimedia Network



  Zugang zum Netzwerk via Funk
RF
LoS		 via Internet
---> HAMNET Zugang via VPN einrichten

  AMPRNet IP Koordination Deutschland
  AMPRNet  AMateur Packet Radio Network
  Hamnet IP-Database
  HAMNET in Berlin und Brandenburg      Funkzentrum In Media e. V.
- Zugang
- HAMNET Adressen
  HAMNET im OEVSV Wiki

  DO4BZ

  ATV-Relais db0ukw http://44.225.69.75

HF-FAX

  -analoge Übertragung von Bildinformationen
  HF-Fax Beginners Guide

  Wetterfax-Aussendungen
  RTTY und Wetterfax Sendepläne, Sender Pinneberg, Deutscher Wetterdienst Quelle zum Empfangs-Test
    Empfang mit fldigi
  National Weather Service Marine Forecasts  RADIOFAX
- Worldwide Marine Radiofacsimile Broadcast Schedules pdf



IOTA Islands on the Air



   SSB-QRGs: 3.755, 7.055, 14.260, 18.128, 21.260, 24.950, 28.460 und 28.560 MHz

  RSGB IOTA
  Logging software by EI5DI


Edited on 16. März 2024.
